Maîtriser l'Arrosage Automatique GARDENA : Électrovannes, Débit et Performance des Arroseurs

L'arrosage automatique représente une solution moderne et efficace pour l'entretien des jardins, permettant d'irriguer les plantes de manière intelligente. Ce système apporte la juste dose d’eau nécessaire à la santé des végétaux tout en contribuant à des économies d’eau significatives, une ressource précieuse. Toutefois, pour garantir une performance optimale, il est crucial de comprendre et de maîtriser les éléments clés tels que les électrovannes, le débit d'eau, et le fonctionnement des arroseurs, notamment avec les systèmes GARDENA.

Conception et Installation Préliminaire d'un Système d'Arrosage Enterré

Avant de se lancer dans l'installation d'un système d'arrosage enterré, une planification minutieuse est indispensable. Cette étape initiale garantit l'efficacité et la durabilité de l'installation.

Calcul du Débit d'Eau et Vérification de la Pression

La première étape consiste à déterminer le débit d'eau de votre installation. Cette mesure est fondamentale pour dimensionner correctement le système et s'assurer que tous les arroseurs reçoivent une quantité d'eau suffisante. Pour cela, on peut utiliser la formule suivante : (Contenance en litres / Temps en secondes) × 3,6 = débit en m3/h.

Pour mettre en pratique cette formule, il est recommandé de remplir un seau de 10 litres en ouvrant le robinet qui alimentera l'arrosage à fond. Il faut ensuite noter le temps, en secondes, nécessaire pour que le seau soit entièrement rempli. La conversion en mètre cube par heure donnera une indication précise du débit disponible. Cette valeur est cruciale pour déterminer le nombre de réseaux et d’électrovannes à mettre en place.

Parallèlement au calcul du débit, il est impératif de vérifier la pression de l’eau. Une pression minimale de 2 kg/cm² (soit 2 bars) est généralement requise pour le bon fonctionnement de la plupart des systèmes d'arrosage automatique. Cette vérification s'effectue à l'aide d'un manomètre branché sur le robinet. Une pression insuffisante peut entraîner un fonctionnement suboptimal des arroseurs et, par conséquent, un arrosage inadéquat de l'ensemble du jardin.

Planification Détaillée du Jardin et du Système

Après avoir mesuré le débit et la pression, l'étape suivante est l'élaboration d'un plan détaillé de votre jardin. Ce plan doit inclure plusieurs informations essentielles :

• Les arrivées d’eau existantes.
• Les prises électriques nécessaires au fonctionnement du programmateur et des électrovannes.
• Les obstacles physiques tels que les arbres, trampolines, balançoires, piscines, etc., qui pourraient gêner l'installation des tuyaux ou le rayon d'action des arroseurs.
• Les différentes zones du jardin avec leurs spécificités végétales (bordures, massifs, potager, arbustes, pelouse, etc.), car chaque zone peut nécessiter un type d'arrosage et un volume d'eau différents.
• Les dénivellations du terrain, car elles peuvent influencer la pression de l'eau et la répartition de l'arrosage.

C'est à partir de ce plan préliminaire que vous pourrez faire établir un plan du système d’arrosage par un professionnel ou le concevoir vous-même. Un plan bien pensé optimise l'efficacité de l'arrosage, minimise le gaspillage d'eau et assure une couverture uniforme.

Assemblage et Enfouissement du Réseau d'Arrosage

Une fois la planification achevée, l'assemblage et l'enfouissement du réseau peuvent commencer. Cette phase demande de la précision pour éviter les problèmes ultérieurs.

Assemblage au Sol et Test Pré-Enfouissement

Il est fortement conseillé d’assembler le réseau au sol avant son enfouissement. Cela implique de relier les tuyaux aux asperseurs à l’aide de raccords. Cette méthode permet de vérifier l'ajustement de toutes les pièces, la bonne connexion des éléments, et surtout, de tester le système pour détecter d'éventuelles fuites ou des problèmes de pression. Il est important de mesurer précisément la longueur de tuyaux nécessaire pour chaque section. Pour faciliter la mise en place des tuyaux, notamment ceux en polyéthylène, il peut être utile de les tremper dans de l’eau chaude. Cela les détend et les rend plus flexibles, simplifiant ainsi les raccordements.

Procédure d'Enfouissement

Lorsque le système a été testé et validé au sol, l'étape d'enfouissement peut débuter. Commencez par indiquer l’emplacement précis de chaque élément (tuyaux, arroseurs, électrovannes) sur la pelouse à l'aide d'une bombe de peinture de couleur. Cette signalisation est cruciale pour creuser les tranchées aux bons endroits.

Les tranchées sont généralement creusées à l’aide d’une bêche. Une profondeur suffisante est nécessaire pour protéger les tuyaux du gel et des dommages mécaniques. Une fois les tranchées creusées, il est recommandé d'y déposer une couche de gravier d'environ 10 cm au fond. Cette couche de gravier assure un drainage adéquat et protège les tuyaux de l'humidité stagnante, prolongeant ainsi leur durée de vie.

Ensuite, les tuyaux sont placés dans les tranchées. Les asperseurs sont connectés aux tuyaux aux emplacements définis, et les électrovannes sont branchées ainsi que le programmateur. Il est impératif de s'assurer que toutes les connexions sont étanches et sécurisées pour éviter toute perte de pression ou fuite future.

Gestion du Débit Irrégulier et des Pertes de Pression

Un système d'arrosage efficace dépend d'un débit suffisant et d'une pression adéquate. Des débits irréguliers ou une pression insuffisante peuvent compromettre l'efficacité de l'arrosage.

Causes des Pertes de Pression dans les Systèmes d'Arrosage

Plusieurs facteurs peuvent entraîner un manque de pression sur les arroseurs et un débit irrégulier, empêchant le système d’arrosage de fonctionner à sa pleine puissance prévue et d'arroser l'ensemble du jardin comme souhaité.

Une cause fréquente est l’utilisation d’un tuyau d’arrosage trop étroit. Un tuyau de jardin standard, avec un diamètre de 13 mm, est idéal pour raccorder un seul arroseur à un tuyau d’environ 20 mètres. Cependant, si l'on souhaite irriguer une grande surface ou connecter simultanément plusieurs arroseurs, ce diamètre peut poser problème. Un tuyau d’arrosage de 13 mm développe une importante résistance dans la conduite, ce qui empêche la pompe de développer sa pleine capacité et pression.

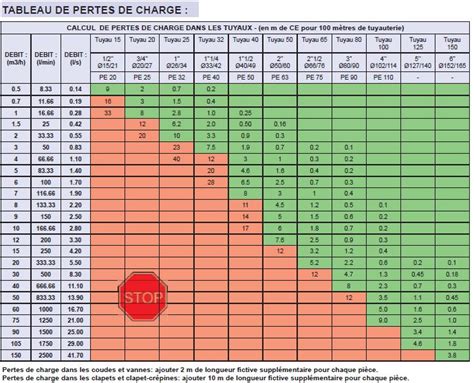

Les pertes de charge, qui sont à l'origine de cette réduction de pression, se calculent à partir de plusieurs paramètres :

• La longueur du tuyau : Plus le tuyau est long, plus les pertes par frottement sont importantes.
• Le diamètre intérieur du tuyau : Un diamètre plus petit augmente la résistance à l'écoulement de l'eau.
• La capacité de la pompe (débit d’eau par heure dans le tuyau) : Une pompe puissante, poussant un grand volume d'eau dans un tuyau trop étroit, accentuera les pertes de charge.

Une longue distance, un petit diamètre intérieur et une puissante capacité de la pompe contribuent ainsi aux pertes de charge.

Solutions pour Optimiser le Débit et la Pression

Pour remédier aux problèmes de débit irrégulier et de pertes de pression, plusieurs stratégies peuvent être adoptées. La longueur requise pour le tuyau est un élément fixe qui ne peut être modifié. Par conséquent, l'attention doit se porter sur le diamètre intérieur du tuyau et le choix d’une pompe adéquate.

Si une pompe à eau est déjà en place et que son remplacement n'est pas envisagé, la solution la plus simple est d’opter pour un tuyau plus large. Il est fortement conseillé d’utiliser un tuyau de jardin avec un diamètre intérieur minimal de 19 mm. L'utilisation d'un tuyau de ce diamètre réduit considérablement la résistance à l'écoulement et permet de bénéficier au mieux des performances de la pompe existante.

Dans le cas où l'achat d'une nouvelle pompe est envisagé, il est recommandé d'utiliser des outils d'aide à la décision ou des configurateurs disponibles auprès des fabricants comme GARDENA. Ces outils permettent d'indiquer la situation spécifique (taille du jardin, nombre d'arroseurs, etc.) et de calculer automatiquement la pompe appropriée à chaque cas, garantissant ainsi une performance optimale du système d'arrosage.

Influence des Électrovannes et des Programmateur sur la Pression

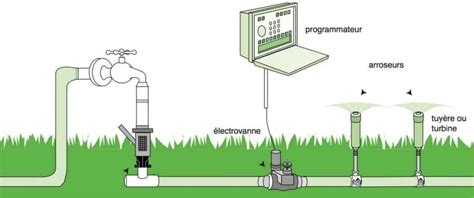

L'intégration d'un programmateur ou ordinateur d'arrosage, indispensable pour l'automatisation, implique l'utilisation d'électrovannes. Ces composants peuvent également influencer la pression du système.

Impact des Électrovannes sur la Pression

En cas d'utilisation d'un programmateur d'arrosage, une certaine réduction de la pression est inévitable en raison de la présence des électrovannes. Les électrovannes, bien qu'essentielles pour contrôler l'ouverture et la fermeture des différentes zones d'arrosage, introduisent une légère résistance au passage de l'eau.

Si une baisse significative des performances est observée par rapport à une utilisation sans programmateur, il est probable que les arroseurs fonctionnent dans la zone limite de leur capacité. Cela signifie que la pression résiduelle après le passage par l'électrovanne n'est pas suffisante pour que les arroseurs projettent l'eau à leur portée maximale ou avec une uniformité adéquate.

Minimisation des Pertes liées aux Composants

Pour minimiser les pertes par frottement dans le parcours du tuyau et compenser la légère réduction de pression due aux électrovannes, l'utilisation de tuyaux de 19 mm (3/4") est préconisée. De plus, il est judicieux d'opter pour des raccords de tuyaux du système Profi de GARDENA. Ces raccords sont spécialement conçus pour offrir un grand débit d'eau, en particulier pour les tuyaux de 3/4", assurant ainsi une meilleure transmission de la pression à travers le système. En combinant des tuyaux de plus grand diamètre et des raccords optimisés, on peut compenser efficacement les pertes de charge et garantir que les arroseurs reçoivent une pression suffisante pour une performance optimale.

L'Écosystème GARDENA pour un Arrosage Optimal

GARDENA propose une gamme complète de solutions pour l'arrosage automatique, intégrant des composants conçus pour fonctionner en synergie et offrir une efficacité maximale.

Composants Clés des Systèmes GARDENA

Les systèmes d'arrosage GARDENA sont réputés pour leur fiabilité et leur modularité. Ils incluent des éléments essentiels tels que :

• Les programmateurs d'arrosage : Ces dispositifs intelligents permettent de définir des horaires d'arrosage précis, la durée et la fréquence, s'adaptant aux besoins spécifiques des plantes et aux conditions météorologiques. Les programmateurs GARDENA peuvent être connectés à des capteurs d'humidité du sol ou de pluie pour ajuster l'arrosage en temps réel, optimisant ainsi la consommation d'eau.
• Les électrovannes : Intégrées au système, les électrovannes GARDENA sont conçues pour assurer une ouverture et une fermeture fiables des circuits d'eau vers les différentes zones d'arrosage. Elles sont généralement robustes et conçues pour minimiser les pertes de charge, bien qu'une légère réduction reste inévitable.
• Les arroseurs : GARDENA propose une vaste sélection d'arroseurs adaptés à différentes surfaces et types de végétation, incluant des arroseurs escamotables, des micro-asperseurs pour les massifs, et des goutte-à-goutte pour les haies et les potagers. Chaque type d'arroseur est conçu pour une distribution d'eau spécifique, assurant une couverture uniforme et une efficacité maximale.
• Les tuyaux et raccords : L'importance du diamètre des tuyaux a été soulignée précédemment. GARDENA propose des tuyaux de différents diamètres, y compris les tuyaux de 19 mm (3/4") recommandés pour les grands systèmes. Le système Profi de GARDENA, avec ses raccords spécifiques à grand débit, est particulièrement adapté aux installations nécessitant une performance hydraulique élevée.

Avantages d'un Système Intégré GARDENA

L'utilisation d'un système d'arrosage intégré de GARDENA présente plusieurs avantages :

• Facilité d'installation et d'utilisation : Les produits GARDENA sont conçus pour être intuitifs, facilitant à la fois l'installation pour les bricoleurs et l'utilisation quotidienne des programmateurs.
• Optimisation de la consommation d'eau : Grâce aux programmateurs intelligents et aux capteurs, les systèmes GARDENA permettent d'apporter la juste dose d'eau, évitant le gaspillage et contribuant à des économies significatives.
• Durabilité et fiabilité : Les matériaux de haute qualité et la conception robuste des composants GARDENA garantissent une longue durée de vie et un fonctionnement fiable du système.
• Modularité et évolutivité : Les systèmes GARDENA sont modulaires, ce qui signifie qu'ils peuvent être adaptés et étendus au fur et à mesure des besoins du jardin, permettant une personnalisation complète.
• Performance des arroseurs : En choisissant les bons diamètres de tuyaux et les raccords appropriés, notamment le système Profi de GARDENA, la performance des arroseurs est maximisée, assurant un arrosage uniforme et efficace sur l'ensemble du jardin.

En conclusion, l'arrosage automatique GARDENA, avec ses électrovannes, la gestion attentive du débit et la performance optimisée des arroseurs, offre une solution complète pour un jardin sain et une consommation d'eau maîtrisée. Une planification rigoureuse, une installation soignée et le choix des bons composants sont les clés d'un système performant et durable.
