L'Arrosage Automatique : Guide Complet pour une Installation Réussie

L'arrosage automatique est devenu un élément clé pour l'entretien des espaces verts, offrant une solution efficace et économique pour répondre aux besoins hydriques des plantes. Que ce soit pour un gazon luxuriant, des arbustes florissants ou des arbres majestueux, un système bien conçu permet d'optimiser la consommation d'eau tout en garantissant la santé et la vitalité de la végétation. Bien que l'installation d'un système pour un petit jardin de forme simple soit envisageable par un entrepreneur non spécialisé, elle est fortement déconseillée pour les jardins aux configurations complexes ou présentant des contraintes techniques spécifiques. La conception et la pose d'un système d'arrosage enterré, en particulier, relèvent d'une spécialité qui peut même faire l'objet d'un certificat de spécialisation. Cet article vise à fournir les bases essentielles pour aborder sereinement l'installation d'un tel système.

Comprendre les Fondamentaux : Pression et Débit

Avant toute chose, il est impératif de déterminer la pression statique et le débit du réseau d'eau du client. Ces deux paramètres sont cruciaux pour le bon fonctionnement des composants du système d'arrosage, notamment les turbines et les tuyères. Ces dernières requièrent une pression comprise entre 2 et 3,5 bars pour fonctionner de manière optimale. Cependant, il faut tenir compte des pertes de charge qui surviennent lors de la circulation de l'eau. Les pertes de charge linéaires, dues à la friction de l'eau contre les parois des tuyaux (environ 0,25 bars tous les 10 mètres de tuyau), et les pertes de charge locales, causées par les coudes, les réducteurs et autres raccords, réduisent la pression disponible aux arroseurs. C'est pourquoi il est généralement conseillé de disposer d'une pression statique dans le système d'au moins 3,5 à 4 bars.

Si la pression statique est insuffisante, il devient nécessaire d'installer un surpresseur pour augmenter la pression. À l'inverse, si la pression est trop élevée, un réducteur de pression doit être intégré au système pour prévenir les "coups de bélier", des phénomènes de surpression soudaine qui peuvent endommager les canalisations et les équipements. La mesure de la pression statique s'effectue à l'aide d'un manomètre, un instrument simple à visser sur le robinet d'eau le plus proche du compteur.

La Phase de Conception et de Préparation

Une fois les contraintes hydrauliques établies, la phase de conception peut débuter. Cela implique la création d'un plan détaillé du jardin, sur lequel seront matérialisées avec précision les futures installations. Le piquetage, par exemple, permet de définir l'emplacement exact des regards qui abriteront les électrovannes et les purges, ainsi que la position de chaque arroseur.

Le branchement au réseau d'eau potable doit être réalisé en aval du compteur d'eau, garantissant ainsi qu'il reste toujours accessible pour d'éventuelles interventions ou contrôles.

La Réalisation des Tranchées et le Choix des Matériaux

L'installation des réseaux de canalisations nécessite la création de tranchées. Pour le réseau primaire, qui relie la source d'eau aux électrovannes, une profondeur d'environ 60 cm est recommandée. Le réseau secondaire, assurant la liaison entre les électrovannes et les arroseurs, nécessite une profondeur d'environ 40 cm. La largeur des tranchées doit être d'au moins 12 cm, et ne doit pas dépasser deux fois le diamètre de la canalisation. Il est essentiel de s'assurer que le fond des tranchées soit parfaitement nivelé pour éviter toute contrainte sur les tuyaux.

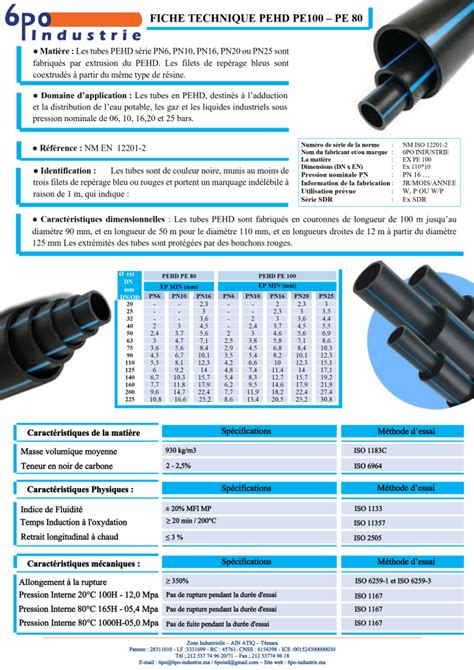

Deux principaux types de conduites sont couramment utilisés pour l'irrigation : le polyéthylène (PE) et le PVC. Les tubes en PVC, légers et faciles à poser grâce à leur système d'emboîtement ou de collage, présentent cependant une sensibilité accrue aux chocs et à l'écrasement. Les tubes noirs en PE, bien que plus lourds, offrent une meilleure résistance grâce à leur semi-flexibilité, les rendant plus aptes à supporter le gel, les chocs et l'écrasement.

L'assemblage des tubes en PE se réalise généralement par serrage mécanique pour les diamètres inférieurs à 63 mm, à l'aide de raccords à compression (en plastique ou en laiton) ou de raccords encliquetables (droits, coudés ou en T). La marque Plasson est une référence reconnue dans ce domaine. Pour des diamètres plus importants ou des applications industrielles nécessitant une grande fiabilité, l'électrosoudage est une technique plus sûre, bien qu'elle requière un équipement spécifique.

La Pose des Canalisations et les Techniques d'Assemblage

Lors du déroulage d'une couronne de tube PE, il est crucial de la faire rouler, en commençant par le tube extérieur, afin d'éviter toute torsion. Avant de commencer, il est conseillé d'obstruer l'extrémité du tuyau pour empêcher l'entrée d'impuretés. La coupe des tuyaux se fait généralement à la scie à métaux. Pour les gros diamètres, une étape de chanfreinage de l'extrémité et un ponçage à la lime ou au papier de verre sont nécessaires avant la mise en place d'un raccord.

Après le raccordement des tuyaux, une étape de mise en eau du système est indispensable. Cette opération permet de purger le réseau primaire de toutes les impuretés qui auraient pu y pénétrer et qui pourraient compromettre le bon fonctionnement des électrovannes.

L'Installation des Électrovannes et des Regards

Le système d'arrosage automatique est généralement composé d'une électrovanne principale et d'une électrovanne secondaire pour chaque zone d'arrosage préalablement définie. L'ensemble de la robinetterie et des électrovannes doit être logé dans des regards. Les modèles rectangulaires sont souvent privilégiés pour leur praticité. La taille des regards est déterminée par le nombre d'électrovannes à installer. Il est important que les regards affleurent le niveau fini du sol après tassement, et que les électrovannes soient positionnées à une profondeur d'environ 40 cm.

Les turbines et les tuyères, éléments centraux de la diffusion de l'eau, se connectent aux tubes en PE à l'aide de Colliers de Prise en Charge (CPC) en PE. Avant de procéder à la pose définitive des arroseurs, une nouvelle mise en eau du système est nécessaire. Cette étape permet cette fois de purger les réseaux secondaires de toute impureté et, surtout, d'identifier d'éventuelles fuites au niveau des raccords.

Optimisation de la Diffusion de l'Eau : Arroseurs et Réseaux

La manière dont les arroseurs sont disposés sur le réseau est primordiale pour une couverture homogène. Sauf contre-indication spécifique, l'installation en "peigne" est généralement privilégiée, utilisant des raccords en T et des coudes pour créer un bouclage complet du réseau. L'espacement entre les lignes d'arroseurs et les goutteurs dépend de plusieurs facteurs, notamment le type de sol. Un sol sableux, par exemple, limite la dispersion de l'eau, nécessitant des goutteurs et des lignes plus rapprochés pour une efficacité optimale.

Le déroulage des tuyaux doit se faire de manière antagoniste à leur enroulement d'origine. Il est recommandé de poser les lignes "en tension" pour éviter l'effet "zigzag" qui peut survenir lors de la dilatation des tuyaux sous l'effet de la chaleur estivale. Pour anticiper les besoins de maintenance hivernale, il est essentiel de prévoir des vannes de vidange manuelles sur chaque réseau secondaire, positionnées en point bas, afin de pouvoir purger l'eau résiduelle et prévenir les risques de gel.

L'Électricité au Service de l'Arrosage : Programmation et Sécurité

Le programmateur est le cerveau du système d'arrosage automatique. Pour les modèles fonctionnant sur secteur, il est préférable de les installer à l'intérieur, à l'abri des intempéries, bien que certains modèles avec transformateur intégré puissent être fixés sur un mur extérieur. Le câblage électrique entre le programmateur et les électrovannes 24V s'effectue à l'aide d'un câble U1000 R2V multibrins, doté d'une gaine en caoutchouc. Ce câble peut être enterré directement, mais il est fortement recommandé de le faire passer dans une goulotte pour une protection accrue. Au niveau des regards, les connexions électriques aux électrovannes doivent être réalisées avec des connecteurs étanches, idéalement imprégnés de graisse pour une meilleure isolation.

Des dispositifs de sécurité et d'optimisation peuvent être intégrés au système. Les sondes de pluie, par exemple, permettent de couper automatiquement l'arrosage en cas de précipitation, et doivent être installées dans un endroit bien exposé à la pluie, à l'abri des débordements de toiture. Le débitmètre, quant à lui, installé entre le compteur d'eau et l'électrovanne principale, est un outil précieux pour détecter une rupture de canalisation ou une fuite anormale.

La Finition et les Derniers Réglages

Une fois l'ensemble des réseaux posés, il est temps de procéder au remblayage des tranchées. Les 15 premiers centimètres doivent être comblés avec un matériau exempt de cailloux, afin de prévenir tout risque d'endommagement des tuyaux. Ensuite, il est primordial de positionner des filets avertisseurs : bleus pour les canalisations d'eau seule, et rouges en cas de présence de câbles électriques.

Avant de finaliser l'installation, une étape de contrôle et de réglage des arroseurs est indispensable. Il faut d'abord vérifier, à l'aide du débitmètre, que le débit est nul lorsque le système est fermé, signe qu'il n'y a pas de fuite. Pour les turbines, il est crucial de s'assurer que les buses installées correspondent aux préconisations du concepteur. Chaque turbine est livrée avec un jeu complet de buses, offrant la possibilité d'ajuster la portée et le débit en fonction des observations sur le terrain. Pour les tuyères, le choix des buses est directement conditionné par la portée souhaitée et doit être effectué dès la commande. Un code couleur facilite leur identification rapide.

Une fois ces réglages effectués, il ne reste plus qu'à programmer les durées d'arrosage pour chaque secteur et les heures de lancement des programmes. Il est important d'adapter la durée des cycles en fonction de la pluviométrie des arroseurs : les tuyères ont une pluviométrie généralement 3 à 6 fois supérieure à celle des turbines. L'ajustement saisonnier est également une pratique recommandée. La plupart des programmateurs disposent d'une fonction "Water budget" qui permet de modifier rapidement la durée de fonctionnement des électrovannes, en appliquant un pourcentage d'ajustement par rapport aux réglages de base, sans avoir à modifier ces derniers.

Les Documents Clés pour une Installation Terminée

À la réception d'une installation d'arrosage automatique, plusieurs documents essentiels doivent être remis. Le plan de récolement à l'échelle du terrain, détaillant l'ensemble des installations, est indispensable. Il doit être accompagné des notices techniques des fournitures utilisées, du manuel d'utilisateur du programmateur, et d'un tableau récapitulatif des programmes d'arrosage.

L'Arrosage Goutte-à-Goutte : Une Alternative Économique et Efficace

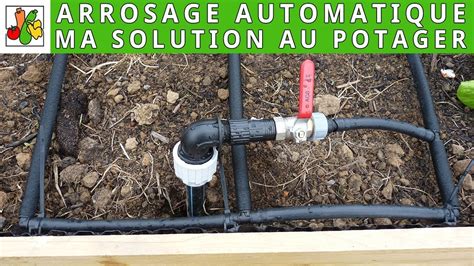

En complément des systèmes enterrés plus traditionnels, l'arrosage goutte-à-goutte offre une solution particulièrement économique et respectueuse de l'environnement. Cette méthode consiste à délivrer l'eau lentement et directement au pied des plantes, minimisant ainsi l'évaporation et le gaspillage. Il existe des kits complets conçus pour différents usages, tels que les potagers, les haies, les massifs de fleurs, ou encore les arbres isolés.

Certains systèmes, comme ceux fonctionnant par gravité à partir d'une réserve d'eau, ne nécessitent ni pile ni électricité, offrant une grande autonomie et une simplicité d'installation. Ces systèmes peuvent maintenir le sol humide pendant plusieurs semaines, même en période de forte chaleur, et permettent d'adapter le débit d'eau aux besoins spécifiques de chaque plante grâce à des goutteurs réglables.

Pour les situations où l'installation d'un réseau complet enterré est complexe, il est possible de raccorder un tuyau goutte-à-goutte à un tuyau d'arrosage existant. Cette opération, bien que nécessitant quelques étapes précises, reste accessible même aux jardiniers novices. Elle implique de rassembler le matériel adéquat, de s'assurer de l'intégrité du tuyau d'arrosage, de choisir l'emplacement idéal pour le raccordement, puis de couper les tuyaux à l'aide d'un outil adapté pour garantir une coupe nette. Vient ensuite la fixation du nez de robinet à une vannette, puis le raccordement du tuyau goutte-à-goutte, où une bague de serrage assure l'étanchéité. Un test final permet de vérifier le bon fonctionnement du système.

Les Différents Types d'Arrosage Automatique

L'arrosage automatique englobe plusieurs technologies, chacune adaptée à des besoins spécifiques :

• L'arrosage par aspersion : Idéal pour les grandes surfaces comme les pelouses, il diffuse l'eau sous forme de jets. Les arroseurs mobiles (oscillants, rotatifs, multi-surfaces, canons) ou fixes (tuyères, turbines) sont utilisés. Bien qu'efficace, il peut être moins économe en eau que d'autres méthodes.
• La micro-aspersion : Produit une fine pluie sur une surface allant jusqu'à 3 mètres. C'est une méthode délicate et économe, adaptée aux massifs et petites zones engazonnées. L'installation se fait à basse pression avec des micro-asperseurs positionnés à intervalles réguliers.
• La micro-irrigation (ou goutte-à-goutte) : Utilise des tuyaux poreux ou micro-perforés qui libèrent l'eau lentement, directement au pied des plantes. Ce système, fonctionnant à basse pression, est très économe et idéal pour les potagers, les jardins et les cultures.
• L'arrosage enterré : Constitue un réseau de canalisations permanent et invisible sous le sol. Il offre une efficacité maximale avec un minimum de gaspillage. Ce système, bien que plus technique à installer, assure une irrigation uniforme et améliore la santé des plantes en apportant l'eau directement aux racines. Il est particulièrement adapté aux grandes surfaces comme les gazons ou les cultures agricoles.

Planification et Installation d'un Système Enterré

L'installation d'un système d'arrosage enterré, bien que prometteuse en termes de confort et d'efficacité, représente une tâche complexe nécessitant une planification minutieuse et des compétences en bricolage.

1. Planification de l'installation : Avant de débuter, une étude approfondie est nécessaire. Il faut déterminer la taille de la zone à arroser, analyser le type de sol (argileux, sableux, limoneux), identifier les types de plantes présentes, et surtout, connaître la pression et le débit d'eau disponibles. Ces éléments permettront de choisir le système d'arrosage enterré le plus adapté.
2. Creusement des tranchées : Des tranchées doivent être creusées pour accueillir les canalisations. La profondeur recommandée est d'au moins 30 à 60 cm selon qu'il s'agisse du réseau secondaire ou primaire, et elles doivent être suffisamment larges pour permettre une installation aisée des tuyaux.
3. Installation des canalisations : Les tuyaux en PE ou PVC sont ensuite posés dans les tranchées, en suivant le plan établi lors de la phase de conception. L'utilisation de connecteurs de tuyaux assure la liaison entre les différentes sections.
4. Installation des têtes d'arrosage : Les arroseurs (tuyères ou turbines) sont installés aux endroits stratégiques pour assurer une couverture optimale. Leur hauteur doit être ajustée pour éviter toute stagnation d'eau.
5. Installation des vannes : Les électrovannes, qui contrôlent le flux d'eau vers chaque zone, sont positionnées dans des regards accessibles pour faciliter la maintenance.
6. Installation du système de commande : Le programmateur, qui gère les cycles d'arrosage, doit être installé dans un endroit sec et protégé.
7. Test du système : Avant la mise en service complète, chaque zone d'arrosage doit être testée pour vérifier le bon fonctionnement des arroseurs et l'absence de fuites.

Optimiser l'Arrosage pour une Efficacité Maximale

Le moment idéal pour déclencher l'arrosage automatique est tôt le matin. La fraîcheur de l'air et les premiers rayons du soleil permettent une meilleure assimilation de l'eau par les plantes, tout en minimisant l'évaporation. Éviter l'arrosage en pleine journée est crucial, car l'évaporation naturelle augmente la consommation d'eau et réduit l'efficacité de l'irrigation. L'arrosage en soirée est également une option, mais il présente le risque de maintenir un environnement humide autour de la plante, favorisant le développement de maladies fongiques.

Un conseil de professionnel pour évaluer l'humidité du sol consiste à enfoncer un bâton jusqu'à 30 cm de profondeur ; s'il ressort propre et sec, un arrosage est nécessaire.

Les Différents Types de Programmateurs et de Tuyaux

Les programmateurs d'arrosage automatique offrent une grande flexibilité. Ils peuvent être réglés selon une périodicité et une durée d'arrosage choisies, par exemple tous les jours à 21h pour une durée déterminée. Certains modèles fonctionnent avec des piles ou utilisent l'énergie solaire, ce qui permet une installation aisée dans n'importe quel endroit. L'association d'un programmateur à un pluviomètre ou une sonde d'humidité est fortement recommandée pour ajuster les arrosages en fonction des conditions météorologiques et du taux d'humidité du sol, optimisant ainsi l'usage de l'eau.

Pour les réseaux de tuyaux, les plus gros diamètres sont utilisés comme tuyaux principaux, reliés à l'arrivée d'eau après le programmateur. Des raccords permettent ensuite de brancher des tuyaux de plus petits diamètres pour les réseaux secondaires.

Focus sur les Arroseurs : Tuyères et Turbines

Les arroseurs enterrés se divisent en deux grandes familles : les tuyères et les turbines. Ces composants, proposés par des marques reconnues comme Rain Bird, Hunter ou Toro, sont essentiels au bon fonctionnement de l'arrosage automatique enterré.

• Les tuyères : Elles sont idéales pour l'arrosage de massifs, de plates-bandes et de petites surfaces. Leur portée est généralement plus courte que celle des turbines. La portée et le type de jet (secteur de cercle fixe ou réglable, voire rectangulaire) sont déterminés par la buse installée. La pluviométrie des tuyères escamotables est très élevée, permettant un arrosage intense, mais elles requièrent un débit d'eau important selon les buses sélectionnées.
• Les turbines : Conçues pour les grands espaces, les turbines arrosent sur des distances plus importantes, pouvant atteindre 15 mètres et plus. Elles sont équipées d'une tourelle réglable qui, sous l'effet de la pression de l'eau, tourne pour arroser le secteur de cercle défini. Comme les tuyères, les turbines possèdent des jeux de buses interchangeables qui permettent d'ajuster la distance et le débit d'arrosage.

Le choix entre tuyère et turbine dépendra donc de la taille de la zone à arroser et de la portée nécessaire. Les marques spécialisées proposent une large gamme d'accessoires pour adapter ces arroseurs à des conditions spécifiques.

Conclusion Préliminaire sur l'Arrosage Automatique

L'arrosage automatique, qu'il soit enterré, goutte-à-goutte, par aspersion ou micro-aspersion, représente une solution d'irrigation moderne et efficace. Il offre un gain de temps considérable, une meilleure gestion de la consommation d'eau et une qualité d'arrosage optimisée, apportant l'eau là où la plante en a le plus besoin. Bien que certains systèmes, notamment l'arrosage enterré, puissent représenter un investissement initial plus conséquent et nécessiter l'intervention de professionnels pour leur conception et leur installation, les bénéfices à long terme en termes de temps, d'eau économisée et de santé des végétaux justifient souvent cet effort. Le choix du système doit être guidé par les besoins spécifiques de chaque jardin, la configuration du terrain, le type de végétation et le budget disponible. L'intégration de sondes de pluie et de débitmètres renforce encore l'efficacité et la gestion de ces systèmes.
