Se réveiller un matin pour découvrir une partie de son jardin transformée en marécage, un tuyau ayant encore éclaté ou une électrovanne fuyant, est un scénario bien trop courant pour de nombreux propriétaires. Face à cette situation, le premier réflexe est souvent de blâmer le matériel ou de simplement remplacer la pièce défectueuse. L'installation d'un réducteur de pression est un excellent début, mais la véritable cause de ces défaillances en série est souvent un stress hydraulique permanent. Votre réseau d’arrosage n’est pas une simple tuyauterie, c’est un écosystème sous pression constante. Une pression excessive, même de quelques bars, agit comme un poison lent : elle fatigue les joints, déforme les membranes des électrovannes et finit par provoquer des ruptures aux points les plus faibles. Cet article vise à disséquer les pathologies de votre réseau d'arrosage, en allant au-delà du simple conseil d'installer un réducteur. Nous aborderons les points essentiels, du diagnostic initial à la protection contre les risques les plus sournois, pour vous guider dans une démarche préventive et garantir la longévité de votre installation.
Diagnostiquer la Puissance de Votre Installation : Le Test du Débit
Avant toute chose, il faut poser un diagnostic. Connaître la pression de votre réseau public est une chose, mais la véritable puissance de votre installation se mesure par son débit. C’est la quantité d’eau que votre robinet peut fournir en un temps donné. Ignorer ce paramètre, c’est comme construire un moteur sans connaître la taille des pistons. Le « test du seau » est une méthode simple, rapide et incroyablement révélatrice pour quantifier cette force brute. Le principe est d’une simplicité enfantine : mesurer combien de temps il faut pour remplir un récipient de volume connu. Mais le résultat vous donnera une donnée cruciale : votre débit en mètres cubes par heure (m³/h).
Tout savoir sur l'irrigation et l'arrosage. Techniques, matériel et astuces.
Cette valeur dictera le nombre de zones que vous pourrez créer, le type d’arroseurs que vous pourrez utiliser et, surtout, la nécessité absolue d’un réducteur de pression adapté. Imaginons que vous remplissiez un seau de 10 litres en 16 secondes. Le calcul est le suivant : (10 litres / 16 secondes) x 3,6 = 2,25 m³/h. Ce débit de 2250 litres par heure est considéré comme tout à fait correct pour alimenter un système standard. Cependant, si votre débit est inférieur à 1,8 m³/h, vous devrez prévoir plus de zones d’arrosage plus petites. La vérification de la pression de l’eau est cruciale, car une pression trop élevée peut endommager les tuyaux et provoquer des fuites. Un régulateur de pression fonctionnel est essentiel pour maintenir une pression d’eau stable et éviter les problèmes.
Choisir des Artères Solides : L'Importance du Tuyau PEHD
Si le réducteur de pression est le cœur de votre système, les tuyaux en sont les artères. Choisir un matériau fragile ou inadapté, c’est s’exposer à une rupture certaine. Pour un réseau enterré, qui subit les contraintes du sol, les variations de température et une pression constante, il n’y a qu’un seul choix véritablement serein : le tuyau en polyéthylène haute densité (PEHD). Oubliez les tuyaux d’arrosage classiques ou les PVC basse qualité. Le PEHD est conçu pour résister. Sa longévité est un atout majeur. Des études montrent que les tuyaux PEHD peuvent dépasser 50 ans de durée de vie minimum, ce qui signifie que vous installez un réseau pour une génération, pas pour une saison. C’est l’assurance de ne pas avoir à déterrer votre jardin dans 5 ans pour une fuite.
Le choix ne s’arrête pas au matériau. Le PEHD est classé par « Pression Nominale » (PN), qui indique la pression maximale qu’il peut supporter en continu. L’installation de raccords de haute qualité peut contribuer à réduire les risques de fuites. Il est impératif de s'assurer que tous les raccords sont bien serrés et d'utiliser des produits de qualité pour garantir une étanchéité optimale.

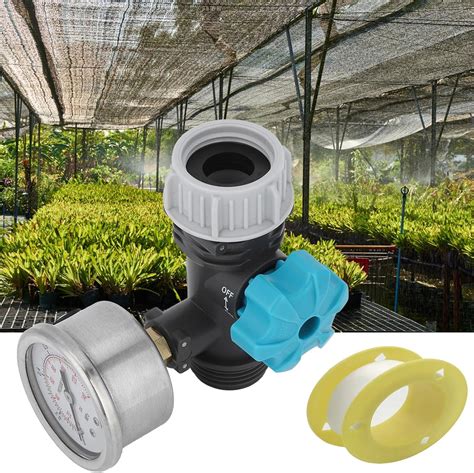

Le Réducteur de Pression : Positionnement et Fonctionnement
Le régulateur de pression d’eau de votre maison est fixé à la conduite d’eau principale, pas très loin de la vanne d’ouverture d’eau principale. Il ralentit le débit d'eau à l'intérieur de vos tuyaux, de sorte que la pression de l'eau à l'intérieur de votre maison tombe en dessous d'une certaine limite, mesurée en livres par pouce carré (PSI). Un régulateur de pression d’eau typique maintiendra l’eau de votre maison à environ 60 psi. Sans régulateur de pression d'eau, la pression de l'eau de votre maison peut atteindre 90 ou 100 psi ou plus.
Concernant le positionnement du réducteur de pression dans un système d'arrosage, il est essentiel de noter une divergence de pratiques. Certains, comme Rain Bird, conseillent de monter le réducteur avant l'électrovanne. Cependant, une expérience de vingt ans dans le domaine suggère de monter les filtres et/ou régulateurs de pression après l'électrovanne, arguant qu'un réducteur de pression placé avant l'électrovanne peut entraîner des problèmes de fermeture de cette dernière.
Une fuite, si elle se produit au niveau des deux parties blanches sur chaque côté du réducteur, est normale : c'est fait pour fuir en cas de pression trop importante. C'est une sorte de soupape de décharge. Ces petits bouts blancs peuvent d'ailleurs sortir du trou en cas de forte pression, voire être perdus. La fuite est-elle normale ? C'est un genre de bypass, ou de soupape de sécurité ? Parce que ça fuit dans le jardin, donc dans l'absolu ça ne gêne pas trop. Cependant, il ne faut pas qu'il éclate en deux pendant les vacances, au risque de trouver tout le jardin dévasté. En effet, elle vient bien du petit trou !
Les Fuites du Régulateur de Pression d'Eau : Diagnostic et Réparation
Les fuites dans le régulateur de pression d'eau de votre maison peuvent se manifester de l'une des deux manières suivantes : soit de l'eau peut couler sur le sol de votre maison, soit une fuite à l'intérieur du régulateur, permettant à l'excès d'eau de s'écouler dans les tuyaux de votre maison et augmentant ainsi la pression. Le seul moyen de détecter une fuite interne consiste à surveiller la mesure de la pression de l'eau sur le compteur relié au régulateur. Les fuites externes sont faciles à repérer car elles provoquent une fuite d'eau sur le sol de votre maison.
Peu importe où se trouve la fuite et comment elle se manifeste, pour résoudre le problème, vous devrez retirer le régulateur de pression d'eau et remplacer certaines des pièces.
Procédure de Réparation du Régulateur de Pression
Pour démarrer ce projet, il est nécessaire de couper l'alimentation en eau principale et d'ouvrir les robinets de votre maison pour vider l'eau des tuyaux. Une fois que cela est fait, vous pouvez alors démonter le régulateur. Vous aurez besoin d'une grande clé à pipe pour déconnecter le régulateur du tuyau. Une fois que vous avez le régulateur éteint, vous pouvez voir à l'intérieur de la pièce.
À l'intérieur de l'unité, vous verrez un ressort, un arbre mobile et des joints d'étanchéité en caoutchouc. En règle générale, de nombreuses fuites sont causées par la détérioration des joints. Ces joints sont chargés de former un joint étanche à l'air contre les parties métalliques du détendeur. Ces joints facilitent également la circulation de l'eau à l'intérieur du détendeur, ce qui aide le détendeur à faire son travail. Examinez les joints d'étanchéité et recherchez des fissures, des piqûres et des malformations. Si les joints sont très vieux, ils deviennent fragiles comme du plastique. Voici comment vous pouvez affirmer que les joints sont la source du problème.
Retirez les joints. Une fois que cela est fait, votre prochaine étape consistera à trouver des joints de rechange dans votre quincaillerie ou votre centre de rénovation. Vous pouvez également essayer d’acheter un kit de réparation de régulateur de pression d’eau, mais ces kits sont souvent coûteux. Il faudra peut-être un peu de travail pour choisir les joints de la bonne taille pour le régulateur de pression d'eau de votre maison. Si vous n'êtes pas sûr, achetez plusieurs types de joints et fixez-les aux pièces du régulateur de pression d'eau. Une fois que vous avez terminé, remettez le régulateur de pression d'eau sur le tuyau. Utilisez du ruban de téflon pour assurer une étanchéité à l'air avec le régulateur et les tuyaux de la maison.
Les Causes Courantes de Fuites dans un Système d’Irrigation Automatique
Les systèmes d’irrigation automatique sont un moyen efficace de maintenir votre jardin en bonne santé tout en économisant de l’eau. Cependant, comme tout système de plomberie, ils sont susceptibles de connaître des fuites, ce qui peut entraîner des pertes d’eau importantes et nuire à la performance de l’irrigation. Il est donc essentiel de prendre des mesures préventives pour éviter ces fuites et garantir le bon fonctionnement du système.
Raccords Mal Serrés ou Endommagés
Les fuites dans les systèmes d’irrigation sont souvent causées par des raccords mal serrés ou endommagés. Avec le temps, ces raccords peuvent se desserrer sous la pression de l’eau ou se détériorer en raison de l’exposition aux intempéries.
Tuyaux Fissurés ou Obstrués
Les tuyaux qui composent votre système d’irrigation peuvent se fissurer en raison de la pression de l’eau, des impacts physiques ou des changements de température. Les tuyaux obstrués, en raison de l’accumulation de calcaire ou de débris, peuvent également créer des fuites à des points de faiblesse.
Problèmes au Niveau des Buses et des Arroseurs
Les buses et les arroseurs qui projettent l’eau peuvent se boucher ou se casser, ce qui entraîne une mauvaise répartition de l’eau et, dans certains cas, des fuites. L’usure due à une exposition prolongée au soleil ou aux intempéries peut également endommager ces éléments.
Systèmes de Régulation de Pression Défectueux
Un régulateur de pression défectueux peut causer des fluctuations de pression dans le système, augmentant ainsi le risque de fuites. Si la pression devient trop élevée, elle peut endommager les tuyaux et les raccords, entraînant des fuites. Parfois, le problème est plus sournois qu’une rupture franche. Une pression mal régulée peut créer des micro-fuites au niveau des électrovannes. Une surpression peut forcer une vanne à ‘pleurer’ avec un léger passage d’eau, créant une zone humide sans qu’il y ait de vraie fuite de tuyau. Ce phénomène illustre parfaitement comment un problème de régulation (le réducteur) peut engendrer des symptômes qui miment une autre pathologie (une fuite de tuyau). Avant de chercher une rupture, il est crucial de s'assurer que votre réducteur de pression fonctionne correctement et est bien réglé.
Prévenir les Fuites dans Votre Système d’Irrigation Automatique
La meilleure façon de prévenir les fuites dans un système d’irrigation automatique est de procéder à une inspection régulière de tous les composants. Vérifiez les tuyaux, raccords, buses, et arroseurs pour détecter toute usure ou tout dommage. Nettoyez régulièrement les buses et les arroseurs pour éviter l’accumulation de débris et de calcaire qui pourraient les obstruer. Une buse bouchée peut créer une pression excessive dans le système et provoquer des fuites.
Protection contre le Gel : Une Mesure Indispensable
L’ennemi le plus redoutable d’un réseau d’arrosage, après la surpression, est le gel. L’eau, en gelant, augmente de volume d’environ 9%. Cette force d’expansion est colossale et ne laisse aucune chance aux corps de vannes, clapets ou tuyaux. Une simple vidange par gravité ne suffit jamais. Il reste toujours des points bas où l’eau stagne, prête à geler et à tout faire éclater.
La seule méthode 100% efficace pour prévenir cette pathologie hivernale est la purge à l’air comprimé. Cette opération peut sembler complexe, mais elle est à la portée d’un bricoleur averti si l’on respecte une règle d’or : ne jamais injecter d’air à une pression supérieure à 2 ou 3 bars. Utiliser un compresseur sans régulateur de pression reviendrait à créer volontairement la surpression que l’on cherche à éviter, avec un risque d’endommager les turbines des arroseurs.
Les tuyaux d’irrigation qui ne sont pas protégés contre le gel peuvent se fissurer lorsque les températures chutent. En hiver, vidangez le système d’irrigation et protégez les tuyaux à l’aide de manchons isolants ou d’autres protections adaptées pour éviter qu’ils ne gèlent et se fissurent. Un professionnel des espaces verts témoigne qu’après un hiver particulièrement rigoureux avec des températures descendant à -15°C, toutes ses installations purgées à l’air comprimé ont parfaitement fonctionné au printemps suivant. En revanche, un de ses clients qui avait jugé l’opération superflue a subi des dégâts importants : 3 électrovannes éclatées et 2 clapets anti-retour fissurés. Le coût total de la réparation s’est élevé à 850€.
Que Faire en Cas de Fuite dans un Système d’Irrigation Automatique ?
Si vous remarquez une fuite, il est important de localiser rapidement la zone affectée. Vous pouvez utiliser un test de pression pour vérifier où se trouve la fuite ou rechercher des zones particulièrement humides ou détrempées dans le jardin. Le cauchemar absolu : votre compteur d’eau tourne alors que tous les robinets sont fermés, ou une zone de votre pelouse est anormalement verte et spongieuse. Vous avez une fuite sur votre réseau enterré. Avant de louer une mini-pelle, il existe des méthodes de diagnostic fiables qui ne demandent qu’un peu de patience et un manomètre. La plus efficace est le test de mise sous pression nocturne.
Une fois la fuite localisée, réparez les composants endommagés. Remplacez les tuyaux fissurés, resserrez les raccords, ou changez les buses et les arroseurs défectueux. Si la fuite provient d’un raccord desserré, resserrez-le soigneusement. Si la fuite est difficile à localiser ou nécessite des réparations importantes, n’hésitez pas à faire appel à un professionnel pour effectuer un diagnostic complet du système. Un plombier spécialisé en irrigation pourra intervenir rapidement pour réparer les fuites et assurer la longévité de votre système d’irrigation.
La Filtration de l'Eau : Un Bouclier contre les Débris
On pourrait penser que l’eau du réseau public est parfaitement propre. C’est une erreur coûteuse. Même si elle est potable, l’eau de ville transporte une quantité non négligeable de particules : grains de sable, particules de rouille arrachées aux vieilles canalisations publiques, copeaux de PVC ou de métal suite à des travaux sur le réseau, ou encore des dépôts de calcaire. Ces débris sont les ennemis jurés des composants de votre système d’arrosage.
L’installation d’un filtre à tamis juste après le compteur et avant le réducteur de pression n’est donc pas un luxe, c’est une nécessité absolue. Il agit comme le rein de votre écosystème d’arrosage, en retenant ces impuretés avant qu’elles ne causent des dommages irréversibles. Le nettoyage de ce filtre, une ou deux fois par an, est une opération de maintenance simple qui prolonge la vie de tous les autres composants. Une analyse menée sur une centaine d’installations a montré ce que les filtres retiennent sur une saison. En moyenne, 15 à 20 grammes de débris sont collectés, composés de rouille (40%), de sable fin (35%), de copeaux divers (15%) et de calcaire (10%).
Tout savoir sur l'irrigation et l'arrosage. Techniques, matériel et astuces.
La Vanne Maîtresse : Une Sécurité Anti-Gaspillage
Même avec la meilleure installation du monde, un composant peut un jour défaillir. Imaginez qu’une électrovanne se bloque en position ouverte au milieu de la nuit. Sans sécurité supplémentaire, elle arrosera en continu pendant des heures, jusqu’à ce que vous vous en rendiez compte. Le résultat : un gaspillage d’eau colossal, une facture astronomique et une partie de votre jardin inondée. C’est ici qu’intervient la vanne maîtresse (ou Master Valve).
Connectée à la sortie « MV » de votre programmateur, elle agit comme un interrupteur général. Elle ne s’ouvre que lorsqu’un cycle d’arrosage est lancé pour une zone, et se referme dès qu’il est terminé. Ainsi, si une vanne de zone reste bloquée ouverte, la vanne maîtresse coupera l’alimentation générale du réseau à la fin du temps programmé, limitant la fuite à quelques minutes au lieu de plusieurs heures. Un golf a vécu ce scénario : une électrovanne s’est bloquée ouverte à 3h du matin. L’installation, dépourvue de vanne maîtresse, aurait arrosé sans discontinuer pendant 5 heures jusqu’à l’arrivée du personnel, gaspillant environ 15 000 litres d’eau. Heureusement, une vanne maîtresse avait été installée et programmée pour se couper après chaque cycle de 20 minutes. La perte s’est donc limitée à 500 litres. Ce simple composant a permis d’économiser 14 500 litres d’eau et d’éviter l’inondation d’une large partie du fairway.
Protection Contre la Dépression : Un Enjeu Sanitaire Majeur
Nous avons beaucoup parlé de la surpression, mais un danger inverse, plus rare mais bien plus grave, existe : la dépression. Lors d’une intervention sur le réseau public (une casse, des travaux), la pression peut chuter brutalement. Si à ce moment précis, un tuyau de votre système d’arrosage est immergé (dans une piscine pour le remplissage, une cuve de récupération, ou même une flaque d’eau traitée), un phénomène de siphonage peut se produire. C’est un risque sanitaire majeur.

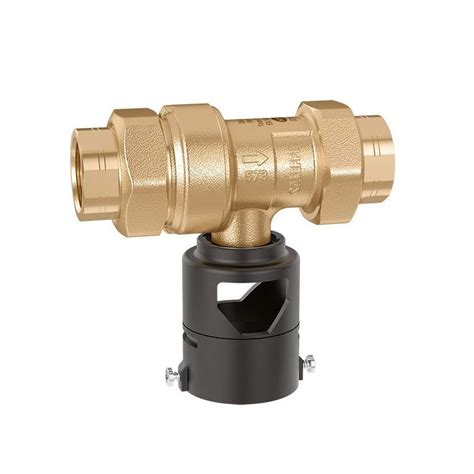

Il est crucial de comprendre que le réducteur de pression est totalement inutile face à ce phénomène. Lui gère l’excès de pression entrante, pas la dépression. Le réducteur gère la surpression, tandis que le clapet anti-retour ou disconnecteur gère la dépression. La protection contre ce risque n’est pas une option, elle est une obligation légale dans de nombreuses configurations. L’installation d’un clapet anti-retour contrôlable ou d’un disconnecteur est la seule barrière fiable pour garantir que l’eau de votre réseau ne puisse jamais repartir en sens inverse.
Pression et Économie d'Eau : Une Alliance Essentielle
Gérer la pression n’est pas seulement une question de protection du matériel, c’est aussi un levier majeur d’économie d’eau. En période de sécheresse, les arrêtés préfectoraux imposent souvent des restrictions sur les horaires d’arrosage. Une installation bien conçue et bien réglée vous permet non seulement de respecter ces contraintes, mais aussi d’optimiser chaque goutte d’eau.
Une pression trop élevée provoque un effet de « brumisation » : l’eau s’évapore avant même de toucher le sol ou est emportée par le vent. En réglant votre réducteur de pression autour de 2 à 2.5 bars, vous assurez la formation de gouttelettes plus lourdes, qui atteignent leur cible et pénètrent efficacement dans le sol. Cette simple action peut faire une différence énorme. Des études ont montré que réduire la pression de 5 à 2.5 bars permet une réduction de 30% de la consommation d’eau, pour une efficacité d’arrosage équivalente voire supérieure.
Il est recommandé de programmer systématiquement l’arrosage entre 22h et 6h du matin pour minimiser l'évaporation due à la chaleur et au vent. De plus, diviser les cycles longs en deux passages plus courts (par exemple 2×10 minutes au lieu de 1×20 minutes) espacés d’une heure permet une meilleure absorption de l'eau par le sol et réduit le ruissellement.
La protection de votre installation d’arrosage va bien au-delà d’un seul appareil. C’est une philosophie de conception, de maintenance et de gestion.
