Le choix judicieux du diamètre de son tuyau en polyéthylène (PE) est un aspect fondamental pour garantir la performance et la durabilité de toute installation hydraulique. Que ce soit pour l'arrosage de jardin, l'alimentation en eau potable d'une maison ou un système d'irrigation agricole, un dimensionnement approprié du tuyau PE influence directement le débit d'eau, la pression et la longévité de votre réseau. La performance hydraulique de votre installation dépend étroitement du diamètre de votre tuyau en polyéthylène. Un diamètre inapproprié affecte directement la pression et le débit, deux éléments importants pour le bon fonctionnement de votre réseau d'eau.
L'Impact Crucial du Diamètre sur la Performance Hydraulique
Lorsque le diamètre est trop petit par rapport aux besoins, la vitesse d'écoulement augmente excessivement, provoquant des pertes de charge importantes et une baisse de pression aux points de distribution. À l'inverse, un diamètre trop grand peut entraîner une vitesse d'écoulement trop faible, favorisant le dépôt de sédiments et une utilisation inefficace de la pompe. Il est donc essentiel de trouver le juste équilibre pour optimiser le fonctionnement de votre système d'arrosage.
Un tuyau PE de 20 mm peut alimenter efficacement plusieurs points d’eau comme des arroseurs ou des turbines d’arrosage sans perte de pression significative, offrant ainsi un bon équilibre entre performance et praticité pour l'arrosage domestique. Cependant, dans certaines situations, un diamètre supérieur à 25 mm peut s’avérer nécessaire pour l’alimentation d’une habitation. Si la distance entre le compteur d’eau et la maison dépasse 30 mètres, un tuyau de 32 mm est souvent préférable pour compenser les pertes de charge liées à la longueur.
Facteurs Clés pour le Dimensionnement des Tuyaux PE
Le dimensionnement des tuyaux dans les grands réseaux d’irrigation doit prendre en compte plusieurs facteurs techniques essentiels. La longueur totale du réseau influence considérablement les pertes de charge, tandis que le nombre de tuyères d’arrosage et leur débit unitaire déterminent le besoin global en eau. Il est également important de considérer le type de terrain, les dénivelés et les obstacles potentiels qui pourraient influencer le tracé du réseau et, par conséquent, les pertes de charge.
Video N°101 Comment CALCULER LES PERTES DE CHARGE LINEAIRES
L'Importance de l'Adéquation entre le Diamètre du Tuyau PE et la Pompe

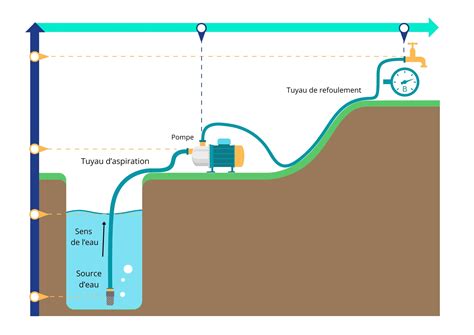

La relation entre le diamètre du tuyau PE et le type de pompe utilisé est importante pour garantir un fonctionnement optimal de votre installation. L’adéquation diamètre tuyau et capacité pompe est importante pour optimiser les performances hydrauliques. Une pompe trop puissante associée à un tuyau de diamètre insuffisant peut engendrer des problèmes de cavitation qui détériorent rapidement les équipements. Pour assurer la longévité de vos tuyaux PE et de votre pompe, il convient de respecter les recommandations du fabricant concernant le diamètre d’aspiration et de refoulement. Les pompes de surface requièrent généralement un diamètre plus grand à l’aspiration qu’au refoulement pour éviter les phénomènes de cavitation. Une mauvaise adéquation peut non seulement réduire l'efficacité du système, mais aussi entraîner une usure prématurée des composants.
Débits Supportés et Vitesse Optimale de l'Eau
Pour choisir correctement le diamètre de votre tuyau PE, il est important de connaître les débits que chaque dimension peut supporter. La vitesse optimale de l’eau dans les tuyaux en polyéthylène se situe généralement entre 1 et 1,5 mètre par seconde. Des vitesses inférieures peuvent entraîner une accumulation de sédiments, tandis que des vitesses supérieures augmentent les pertes de charge et le risque d'érosion interne du tuyau. Des abaques et des calculateurs en ligne sont souvent disponibles pour aider à déterminer le diamètre idéal en fonction du débit requis et de la longueur du réseau.
Caractéristiques des Matériaux PE : PEHD vs PEBD
Le polyéthylène haute densité (PEHD) et le polyéthylène basse densité (PEBD) présentent des caractéristiques différentes qui influencent le choix du diamètre de votre tuyau. Le PEBD se distingue par sa grande flexibilité qui facilite l’installation dans des terrains accidentés, mais nécessite souvent un diamètre plus important pour supporter les mêmes pressions que le PEHD. Dans les applications d’arrosage de jardin, le PEBD (référence PE 40) est souvent privilégié pour sa maniabilité et son coût plus accessible.
En revanche, le PEHD (PE 80 ou PE 100) est préférable pour les installations permanentes enterrées ou les réseaux d’irrigation professionnels nécessitant une durabilité accrue. Le PEHD est reconnu pour sa résistance aux chocs, aux UV, au gel et à la corrosion, ainsi qu'à la majorité des agents chimiques. Cette robustesse le rend idéal pour des applications où la fiabilité à long terme est primordiale.
Comprendre le Standard Dimension Ratio (SDR) et les Pressions Nominales
Le Standard Dimension Ratio (SDR) est un paramètre important pour déterminer la résistance d’un tuyau PE à la pression. Les tuyaux PE sont disponibles en différentes pressions nominales, généralement 4, 6, 10 et 16 bars, adaptées à diverses applications selon vos besoins. Pour une utilisation d’arrosage de jardin, un tuyau avec une pression nominale de 4 bars est généralement suffisant puisque l’eau du réseau se situe aux environs de 3 bars.
En revanche, pour l’alimentation en eau potable d’une maison ou pour des systèmes d’irrigation avec de longues distances, un tuyau PE de 10 bars ou plus est recommandé afin de compenser les pertes de charge et assurer un fonctionnement optimal même en cas de pic de pression. Le SDR est directement lié à la pression nominale : un SDR plus faible indique un tuyau avec une paroi plus épaisse et donc une plus grande résistance à la pression.
Codification par Bandes de Couleur et Conformité aux Normes

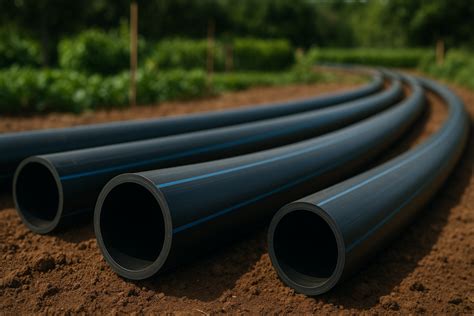

Les bandes de couleur sur les tuyaux PE constituent un système de codage visuel permettant d’identifier rapidement leur usage prévu. Ces marquages colorés sont régis par des normes strictes qui garantissent la conformité des tuyaux PE aux exigences de sécurité et de qualité pour chaque type d’application. Pour l’eau potable, les tuyaux doivent être conformes aux normes NF 12201 et NF 114 groupe 2, assurant l’absence de migration de substances nocives vers l’eau. Ces normes sont cruciales pour garantir la salubrité de l'eau consommée.
Les tuyaux pour le gaz doivent respecter la norme NF 1555, plus exigeante en termes d’étanchéité puisque les fuites peuvent présenter un danger d’explosion. Pour l’irrigation agricole, les tuyaux à bande bleue sont également utilisés, mais peuvent être choisis dans des gammes de pression différentes selon l’ampleur du réseau et la distance à parcourir. Il est impératif de se conformer à ces codes couleur pour éviter toute confusion et garantir la sécurité des installations.
L'Influence du Type d'Installation et des Conditions Environnementales
Le type d’installation d’un tuyau PE affecte directement le diamètre à choisir car les contraintes environnementales sont différentes. Pour les tuyaux enterrés, une profondeur minimale de 60 à 80 cm est généralement recommandée afin de les protéger du gel dans les régions froides. Cette profondeur permet de maintenir une température relativement stable autour du tuyau, réduisant ainsi le risque de rupture due à l'expansion de l'eau gelée.
La nature du sol joue également un rôle important puisque les sols argileux ont tendance à se dilater et à se contracter selon les variations d’humidité, ce qui peut exercer une pression supplémentaire sur vos canalisations. Dans ces cas, des mesures supplémentaires, comme l'utilisation de sable de remblai ou de gaines de protection, peuvent être nécessaires pour préserver l'intégrité du tuyau.
Techniques de Raccordement pour Tuyaux en Polyéthylène

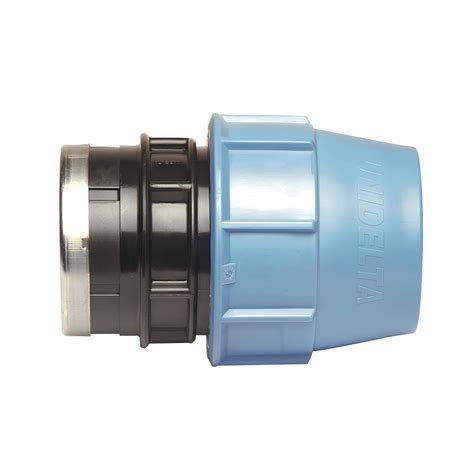

Plusieurs techniques de raccordement sont disponibles pour les tuyaux en polyéthylène, chacune ayant ses avantages selon le contexte d’installation. Les raccords compression sont particulièrement adaptés aux installations domestiques et permettent un montage sans outillage spécifique, ce qui facilite leur mise en œuvre par les particuliers. Leur simplicité d'installation en fait un choix populaire pour les projets d'arrosage de jardin.
Pour les installations plus importantes ou nécessitant une étanchéité parfaite, les raccords électrosoudables offrent une résistance mécanique supérieure mais demandent un équipement spécialisé. Cette méthode assure une connexion homogène et extrêmement robuste, idéale pour les réseaux sous haute pression ou les installations enterrées où la fiabilité est essentielle. Le choix de la technique de raccordement doit être guidé par la pression du système, l'environnement d'installation et les compétences de l'installateur.
Le Tuyau PEHD 6 bars Ø 25 : Un Choix Robuste pour l'Arrosage
Le tuyau en polyéthylène haute densité, résistant aux chocs et aux UV, est un élément essentiel pour la circulation d’eau dans votre réseau d’arrosage. Les tuyaux en polyéthylène haute densité et semi-rigides sont spécifiquement conçus pour répondre aux exigences des systèmes d'arrosage. Le tuyau en polyéthylène de 25 mm est robuste et ne craint ni les chocs, ni les UV, ni le gel, ni la corrosion ! Il résiste également à la majorité des agents chimiques et offre une excellente durée de vie à son propriétaire. Avec son diamètre de 25 mm, il supporte très bien les pressions élevées, jusqu’à 6,3 bars.
Ce tuyau en polyéthylène de 25 mètres est très facile à installer, grâce à sa grande flexibilité. Il supporte des tracés sinueux, ce qui réduit le nombre de raccords à ajouter sur le réseau d’arrosage, simplifiant ainsi l'installation et diminuant les points potentiels de fuite. Outre ce tuyau en polyéthylène diamètre 25, il existe plusieurs tailles de tuyaux PEHD 25 pour les systèmes d'arrosage de potagers résidentiels ou de plus grandes surfaces, commerciales et agricoles, permettant une adaptation précise aux besoins spécifiques de chaque projet.
Le choix du bon diamètre de tuyau PE n’est pas à prendre à la légère pour votre installation. En tenant compte du débit souhaité, de la pression disponible et du type d’utilisation, vous éviterez les problèmes de perte de charge ou de surpression qui peuvent compromettre votre système. Chaque installation est unique, et il est recommandé de solliciter des conseils d'experts en cas de doute technique ou de besoin d’un avis pour dimensionner votre matériel.
