Dans l'univers de l’arrosage automatique, l’électrovanne est un composant incontournable, se trouvant au cœur de tous les systèmes d’irrigation modernes. Bien que son importance soit reconnue, son fonctionnement peut parfois rester flou pour de nombreux utilisateurs, qu'ils soient jardiniers amateurs ou professionnels. Ce robinet automatisé s’ouvre ou se ferme grâce à un signal électrique, agissant comme un « robinet intelligent » relié à un programmateur. L'intégration de ces technologies permet de gérer l'eau de manière efficace, en particulier dans les installations comportant plusieurs zones telles que pelouses, massifs, potagers ou haies.

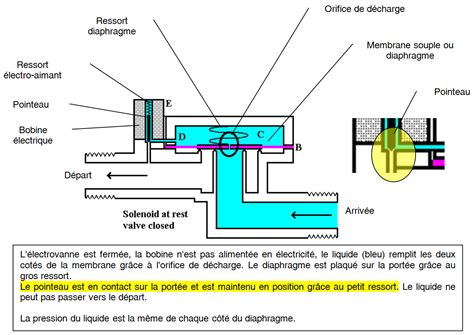

Lorsque le programmateur envoie un signal électrique, le solénoïde de l'électrovanne s'active, ouvrant ainsi le passage de l'eau. Compacte mais essentielle, l’électrovanne est un élément clé pour assurer un arrosage précis et automatisé, évitant le gaspillage et garantissant une hydratation optimale des plantes.
Les Cerveaux de l'Arrosage : Types et Fonctionnalités des Programmateurs
Le programmateur est le cœur d’un système d’arrosage : c’est l’outil essentiel pour automatiser le processus et garantir que chaque zone reçoive la bonne quantité d’eau au bon moment. Un rappel rapide pour les non-initiés à l’arrosage automatique : le programmateur permet de commander l’ouverture et la fermeture des électrovannes d’arrosage. Il déclenche donc l’arrosage automatique, selon une fréquence préalablement définie. Une mauvaise programmation peut entraîner un gaspillage d’eau, du stress pour les plantes et des effets négatifs sur les économies d’énergie et d’argent.
Le Programmateur Nez de Robinet
Très simple d’utilisation, ce type de programmateur se fixe directement sur le robinet. Il peut être équipé d'une ou deux voies pour alimenter plusieurs circuits d’arrosage. Ce type de programmateur suffit amplement pour arroser une pelouse ou un potager. Il est capable de commander un arrosage de surface (avec des tuyères ou des turbines) ou un arrosage goutte à goutte, ce qui le rend idéal pour les petites surfaces et les systèmes d'irrigation basiques.
Le Programmateur Secteur (Multivoies)
Si les besoins en arrosage automatique sont plus complexes, avec plusieurs réseaux à gérer, le choix d’un programmateur secteur ou multivoies s’impose. Branché sur une prise électrique, il offre la possibilité de choisir précisément les zones à arroser, en définissant une quantité et un débit d’eau spécifiques pour chacune. Ces systèmes sont plus sophistiqués et conviennent aux jardins de taille moyenne à grande nécessitant une gestion plus fine de l'irrigation.
Le Programmateur à Piles
Ce programmateur est indispensable sur les sites dépourvus d’électricité. Le programmateur à piles peut être directement installé sur une conduite d’eau ou sur un robinet. Sa nature autonome le rend parfait pour les endroits isolés ou pour les installations temporaires.
Les Avantages Spécifiques des Programmateurs à Piles Rain Bird
En l’absence de courant électrique, le programmateur à pile WPX de Rain Bird est idéal pour mettre en place un arrosage automatique performant et fiable. Ce modèle, très résistant, peut être disposé n’importe où grâce à son boîtier étanche. Avec son indice de protection IP68, il peut fonctionner sous l’eau et est protégé contre les poussières, permettant ainsi une installation dans un regard de vannes enterré. Une pile alcaline 9V lui assure une durée de vie d’un an, minimisant les interventions.
La programmation du boîtier à pile WPX Rain Bird est simple et rapide. Les fonctionnalités fréquemment utilisées sont accessibles depuis un même menu, et l’écran LCD affiche simultanément les informations de programmation pour chaque zone d’arrosage, indépendantes les unes des autres. La programmation se fait rapidement en trois étapes : durée d’arrosage, heure de départ et jours d’arrosage, offrant un véritable gain de temps.
Concernant les zones d’arrosage, le programmateur à pile WPX peut gérer entre 1 et 6 zones, selon le modèle choisi. Les modèles à 2, 4 et 6 zones prennent en charge une vanne maîtresse ou un relais de démarrage de pompe. Ceux à 4 et 6 zones disposent d’un second fil commun, pour une installation facilitée. Chaque programmateur est équipé d’une connexion pour une sonde de pluie, qui peut être désactivée si nécessaire sur une ou plusieurs zones. Si l’arrosage de plusieurs zones est programmé à la même heure, elles seront arrosées par ordre croissant, grâce à un système de file d’attente automatique.
Les Avantages des Programmateurs d’Arrosage Rain Bird Compatibles WiFi
Les programmateurs Rain Bird compatibles WiFi sont conçus pour gérer au mieux l’arrosage et l’irrigation de vos surfaces à distance. On pense notamment aux séries ESP-RZXe et ESP-Me de Rain Bird, deux programmateurs d’arrosage aux fonctionnalités indispensables.
ESP-RZXe, le Programmateur à Station Fixe
Ce modèle est idéal pour les novices qui n’ont jamais mis en place d’arrosage automatique. Il est particulièrement adapté aux arrosages de jardin et aux irrigations de petites surfaces. Le programmateur Rain Bird ESP-RZXe est disponible pour 4, 6 et 8 zones d’arrosage.
Approprié pour les débutants, le programmateur ESP-RZXe est facile d’installation et d’utilisation. Son installation ne nécessite que 2 vis de fixation, et un guide pour conduits permet d’installer les fils de raccordement dans l’armoire. L’utilisation est tout aussi simple : une programmation par zone permet de commander chaque électrovanne de façon indépendante, et son écran LCD affiche toutes les informations concernant la zone sélectionnée. Le calendrier d’arrosage est personnalisable et permet d’attribuer des cycles d’arrosage différents à chaque zone, avec un démarrage manuel indépendant possible.
ESP-Me, le Programmateur Modulaire
Désormais compatible WiFi, le programmateur modulaire ESP-Me Rain Bird a vu ses fonctionnalités améliorées pour sa dernière version. C’est un programmateur d’arrosage très flexible, qui peut prendre en charge jusqu’à 22 stations et 24 heures de départ d’arrosage différentes. Outre le fait qu’il possède les caractéristiques des programmateurs cités précédemment, il dispose également du plus grand écran LCD de sa gamme, pour une utilisation facilitée.
Module WiFi LNK pour les Programmateurs d’Arrosage Rain Bird
Les programmateurs ESP-RZXe et ESP-Me sont tous deux compatibles WiFi. Ils sont programmables à distance grâce au module WiFi LNK et à un smartphone Android ou Apple. L’application offre un accès complet au système d’arrosage, à distance et en temps réel. Il est ainsi possible de gérer facilement plusieurs sites et plusieurs zones, offrant une flexibilité et un contrôle sans précédent.
Les Fondamentaux de la Programmation d'un Système d'Arrosage
Le programmateur est le cœur d’un système d’arrosage : c’est l’outil essentiel pour automatiser le processus et garantir que chaque zone reçoive la bonne quantité d’eau au bon moment. Installer correctement le programmateur d’arrosage est la première étape. Avant de programmer, il est essentiel de s’assurer que l’installation a été réalisée correctement. Les méthodes varient selon le type d’appareil :
- Programmateurs muraux : à fixer au mur et à connecter au réseau électrique. Ils doivent être reliés à des électrovannes de tension équivalente et chaque zone doit être testée.
- Programmateurs de regard : installés directement dans le regard avec l’électrovanne. Fonctionnent avec une pile de 9V et nécessitent un bon positionnement et une isolation contre l’humidité.
- Programmateurs de robinet : se branchent directement sur un robinet extérieur et fonctionnent à piles. Idéaux pour les petits systèmes, avec électrovanne intégrée.
Comprendre la Logique de Programmation
Une fois installé, il est important de comprendre le fonctionnement basé sur deux éléments clés :
- Zones (ou secteurs) : correspondent aux électrovannes, c’est-à-dire aux zones à arroser (pelouse, massifs, potager, haies).
- Programmes : cycles complets d’arrosage pouvant inclure une ou plusieurs zones. Les modèles de robinet ont généralement un seul programme.
L’unité de commande exécute l’arrosage de manière séquentielle, en ouvrant et fermant les électrovannes une par une, selon l’ordre défini et aux horaires programmés. Il n’est donc pas nécessaire de définir une heure de démarrage pour chaque zone, mais uniquement l’heure de début du programme : l’unité de commande se charge de l’activation des différentes zones.
Voici les étapes à suivre pour configurer de manière optimale la programmation de l’unité de commande :
- Définir les zones : Attribuez un numéro ou un nom à chaque zone contrôlée par une électrovanne.
- Définir les temps d’arrosage : Pour chaque programme, il faut spécifier l'heure de démarrage, la durée (en minutes) et la fréquence (par exemple, deux fois par jour, un jour sur deux, chaque semaine).
- Ajustement saisonnier : Adaptez la programmation selon la saison. En été, il peut être préférable de conserver la durée mais d’augmenter la fréquence.
Bonnes Pratiques pour Programmer un Système d’Arrosage
Une mauvaise programmation peut nuire au bon fonctionnement. Il est important d'éviter les erreurs courantes :
- Chevauchement des programmes : Des horaires trop proches ou des zones partagées peuvent provoquer des doublons ou des blocages, perturbant l'irrigation.
- Même durée pour toutes les zones : Chaque zone a des besoins différents (ensoleillement, type de plante, sol). Une durée uniforme peut créer des déséquilibres, arrosant trop certaines zones et pas assez d'autres.
- Ignorer l’absorption du sol : Sur sols argileux ou en pente, privilégiez des cycles courts et répétés pour éviter le ruissellement, qui entraîne un gaspillage d'eau et une mauvaise absorption.
Programmateurs Rain : Simplicité et Précision d’Installation
Les programmateurs Rain sont conçus pour simplifier chaque étape, même pour les débutants. Leurs avantages incluent :
- Programmation “3-Easy-Steps” : Une configuration rapide en trois données essentielles.
- Modèles intelligents : Avec application mobile et suivi en temps réel pour une gestion moderne.
- Touches larges : Pour une saisie facile et intuitive.
- Compatibles avec capteurs de pluie : Pour une adaptation automatique aux conditions météorologiques.
Avec des modèles professionnels et simples à utiliser, ces programmateurs permettent de gérer votre système efficacement et sans erreur. Choisir une technologie fiable est la première étape vers un arrosage optimal.
Gestion de la Pression et des Relais : Comprendre un Système de Pompage
Dans une installation d'arrosage automatique complexe, un système de pompage peut être mis en place, notamment pour l'utilisation de l'eau d'un puits. Ce système est généralement composé d'une pompe, d'un ballon (surpresseur), de tuyaux d'arrivée et de sortie d'eau, et d'un boîtier électronique.
Un ballon pneumatique, également appelé réservoir à membrane, fonctionne en surpresseur et permet de générer une réserve utile d'eau sous pression, qui pourra être utilisée sans redémarrer la pompe à chaque sollicitation. Au démarrage, une pompe consomme entre 5 à 7 fois sa puissance nominale ; le rôle du ballon est donc crucial pour limiter les cycles de démarrage et prolonger la durée de vie de la pompe.

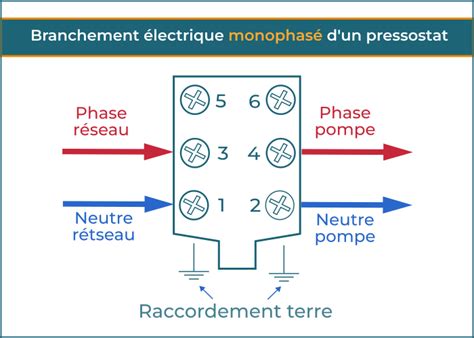

La pompe est commandée par un pressostat. Un mano-contacteur assure la coupure de la pompe à la pression maximale d'utilisation et le différentiel, c'est-à-dire la remise en route. Par exemple, la pompe s'arrête à 3.5 bars et redémarre à 2.7 bars. Lors de l'ouverture d'un robinet, la pression va baisser jusqu'au seuil de démarrage de la pompe, et celle-ci s'arrêtera à la pression maximale. Si ce processus se produit, le fonctionnement est normal.
Cependant, il peut arriver que le fonctionnement ne soit pas conforme aux attentes. Si, une fois le seuil minimal de pression atteint (par exemple, 2.0 bars), plusieurs témoins s'allument (rouge, orange et vert), indiquant une disjonction de la pompe et un manque d'eau alors qu'il y en a, cela signifie que la pompe ne se déclenche pas. La pompe est souvent immergée dans le puits, et le ballon se trouve au sous-sol. Deux fils (généralement) relient la pompe au boîtier de commande.
Le Rôle du Contacteur, du Discontacteur et du Relais Moteur
Le principe de fonctionnement du contacteur est simple : il agit comme un interrupteur. Dans le cas d'une alimentation triphasée, il coupe l'alimentation monophasée ou triphasée. Il semble que, dans le cas présent, il interrompt la bobine du discontacteur.
- Le discontacteur : Il s'agit d'un appareil qui combine les fonctions d'un disjoncteur (protection contre les surcharges et les courts-circuits) et d'un contacteur (commande de la pompe). Il est conçu pour protéger le moteur de la pompe contre les défauts électriques.
- Le relais moteur (ou relais thermique) : C'est un dispositif de protection qui surveille l'intensité absorbée par le moteur. En cas de surintensité prolongée (signe d'une surcharge ou d'un blocage de la pompe), il déclenche la coupure de l'alimentation de la pompe pour éviter sa détérioration. Une protection thermique sur une pompe est essentielle pour la préserver correctement.
Si la pompe fonctionne correctement, sauf un défaut de raccordement, elle ne devrait pas faire déclencher le relais moteur. En cas de défaut de la pompe, le contrôle de l'intensité en marche est un moyen de vérifier son état, par exemple avec un ampèremètre.
Sécurité et Bonnes Pratiques pour une Installation d'Arrosage
La conception d'un système d'arrosage, surtout s'il intègre un puisage d'eau, doit respecter des normes strictes et prendre en compte des aspects de sécurité essentiels.
Il est impératif de ne jamais relier un réseau d'eau potable à un réseau d'eau non potable (provenant d'une pompe, par exemple), même avec un clapet anti-retour. Cette pratique est strictement interdite car elle présente un risque majeur de contamination de l'eau potable. Une installation doit être clairement séparée, avec un réseau 100% eau de ville pour l'usage domestique et un réseau indépendant pour l'arrosage si l'eau provient d'un puits ou d'une autre source non potable.
Protection de la Pompe et Filtration
Un filtre est indispensable pour protéger la pompe à l'aspiration, les électrovannes et les arroseurs des impuretés qui seront toujours en suspension dans l'eau d'un puits. Il est recommandé de trouver une crépine d'aspiration avec flotteur. De cette manière, la pompe puisera l'eau plus en surface et non pas toujours au fond de la cuve, réduisant ainsi l'aspiration de sédiments.
Gestion du Remplissage de la Cuve
Pour le remplissage d'une cuve alimentant le système d'arrosage, il n'est pas judicieux d'utiliser une horloge à heure fixe. Il est crucial que la cuve se remplisse également, si besoin, durant un cycle d'arrosage. Ce n'est pas un horaire qui doit démarrer la pompe, mais des sondes de niveau. Ces sondes permettent de faire varier les durées d'arrosage et d'assurer qu'il y ait de l'eau en permanence. Il ne serait pas pratique de modifier les horaires de remplissage à chaque fois qu'un programme d'arrosage est modifié.
Sécurité Manque d'Eau et Électrovannes de By-pass
Une électrovanne de by-pass, si elle est mal positionnée ou mal configurée, ne fonctionnera pas correctement. Une électrovanne, généralement normalement fermée, ne permet le flux d'eau que dans un sens. Si deux flux sous pression sont amenés, l'électrovanne pourrait laisser passer l'eau de sa sortie à son entrée.
De plus, si une électrovanne est prévue pour un basculement automatique, cela implique un risque d'absence d'eau dans le canal ou d'incapacité de la pompe d'arrosage à aspirer. Dans ce cas, il est impératif de mettre une sécurité manque d'eau à chacune des pompes. Sans cette sécurité, en cas de cuve vide, la pompe du canal ou la pompe d'arrosage risquent de brûler faute d'eau.
Il est important de noter qu'une protection thermique sur une pompe est parfois empirique et peu fiable pour préserver correctement une pompe. Ce n'est donc pas la meilleure solution à trouver, même avec l'aide d'un bon électromécanicien.
Complexité des Installations et Maintenance
Une installation qui semble complexe à rendre fiable, avec plusieurs manques de gestion des niveaux et de sécurité manque d'eau, peut entraîner des problèmes récurrents. Si un risque d'absence d'eau dans le canal existe, tout le système pourrait ne pas fonctionner et nécessiter un temps considérable en dépannage plutôt qu'en arrosage. Le coût d'une telle installation, sans être amorti pour un usage autre que l'arrosage d'une très grande surface, peut être prohibitif.
Pour une gestion optimale, il est conseillé de procéder par étapes :
- Trouver d'abord une solution pérenne pour remplir la cuve.
- Ensuite, une solution fiable pour l'arrosage, correctement gérée.
- Enfin, éventuellement, poser un basculement eau pompe/potable automatisé.
Il faut gérer tout cela indépendamment, et chaque câble, chaque raccordement, chaque sonde, chaque câble de sonde, chaque tuyau, chaque vanne, doit être clairement identifié avec un marquage qui tient dans le temps. Le sens de passage d'eau doit être indiqué sur les tuyaux, ainsi que la nature de l'eau (potable, polluée). Trois besoins, trois installations à concevoir l'une après l'autre, selon la devise Shadok : "il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas".
Caractéristiques Avancées des Programmateurs d'Arrosage
Les programmateurs d'arrosage d'aujourd'hui offrent une variété de fonctionnalités et d'options de programme, permettant une gestion toujours plus fine et économique de l'eau. Fondamentalement, un programmateur est une minuterie automatique qui exécute un programme prédéfini, régulant quand et combien de temps un arroseur doit fonctionner.
De nombreux programmateurs peuvent contenir plusieurs programmes, et quelques modèles contiennent des programmes indépendants. Lorsqu'un programmateur est initialement configuré, il est généralement nécessaire de programmer l'heure actuelle et le jour de la semaine.
Définition des Paramètres Clés
- Régler l'heure de début : L'heure de début est l'heure à laquelle le programmateur doit commencer l'arrosage. Il est important de noter que les heures de début s'appliquent à l'ensemble du programme, et non aux stations individuelles. Selon le programmateur, il peut être souhaitable d'attribuer plusieurs heures de démarrage par station, par jour.
- Définir les jours d'exécution du programme : Les jours d'arrosage sont les jours spécifiques de la semaine pendant lesquels l'arrosage a lieu (par exemple, tous les lundis, mercredis, vendredis ou tous les trois jours). Un programme d'arrosage est la liste des jours pendant lesquels un programme s'exécute. Différents programmateurs permettent différentes options de programmation, telles qu'un calendrier de 365 jours, un calendrier hebdomadaire, des arrosages tous les deux jours, tous les trois jours, les jours pairs/impairs, etc.
- Régler les durées de fonctionnement de la station : Le temps de fonctionnement de la station est la durée de fonctionnement de chaque station. La durée de la période d'arrosage d'une station est appelée durée de fonctionnement. La plupart des durées de fonctionnement du programmateur peuvent être définies par incréments d'une minute jusqu'à plusieurs heures. Les durées de fonctionnement des stations sont définies individuellement pour chaque station et ne s'appliquent pas à l'ensemble du programme.
Types de Programmateurs et leurs Capacités
Les programmateurs plus simples, les "horloges" électromécaniques, utilisent des engrenages, des cadrans et des broches pour contrôler le programme d'irrigation. Pour programmer un programmateur électromécanique, il suffit de pousser les broches sur "on" ou de les laisser sur "off". Ces programmateurs sont fiables et faciles à utiliser, mais offrent moins de fonctionnalités que les modèles électroniques ou hybrides.
Les programmateurs électroniques sont essentiellement de petits ordinateurs. Ils offrent plus de fonctionnalités et une plus grande flexibilité. La programmation d'un programmateur électronique nécessite généralement la saisie de commandes via un clavier ou une interface numérique.
Les programmateurs hybrides combinent la facilité d'utilisation des programmateurs électromécaniques avec la polyvalence des programmateurs à semi-conducteurs. Ils intègrent des circuits électroniques sophistiqués avec un panneau convivial comprenant des cadrans et des commutateurs.
Les programmateurs à semi-conducteurs et hybrides offrent souvent plusieurs programmes. Cette fonction est utile pour répondre aux besoins d'arrosage de différentes zones de l’espace à arroser. Par exemple, une zone fortement ombragée nécessite un arrosage moins fréquent qu'une zone ensoleillée. En utilisant un programme différent pour la zone ombragée, il est possible de l'arroser efficacement sans sous-arroser la zone ensoleillée, optimisant ainsi la consommation d'eau et la santé des plantes.
Fonctionnalités Spécifiques
Une caractéristique supplémentaire à considérer lors de la programmation d'un programmateur est le « démarrage de la vanne principale / pompe ». Les programmateurs ont souvent une borne pour y raccorder une vanne maîtresse ou un relais de démarrage de pompe. Dans certains cas, cette borne peut être associée à chaque station. Un démarrage de vanne maîtresse est utile si une station a besoin d'une pression ou d’un débit d'eau supplémentaire. Il permet de faire fonctionner une pompe de surpression lorsque cette station fonctionne. Alternativement, une vanne principale peut contrôler le débit d'eau vers l'ensemble du système d'arrosage. Il est crucial de s'assurer que le démarrage de la vanne principale / pompe soit correctement câblé pour exécuter cette fonction.
Le commutateur de suspension du capteur sur un programmateur permet de désactiver temporairement le capteur (par exemple, un capteur de pluie) afin de pouvoir reprendre l'irrigation, ce qui est particulièrement utile lors du dépannage d'un système. Dans la plupart des cas, il suffit de déplacer le commutateur du capteur sur "Désactivé".
La plupart des programmateurs disposent également d'une fonction de "Water budget" (budget d'eau). Avec le Water budget, 100% représente le temps de fonctionnement de la station normalement programmé. Il est possible d'ajuster la durée de fonctionnement en augmentant ou en diminuant (de zéro à 300%) lorsque l'on souhaite plus ou moins de temps d'arrosage. Par exemple, si une station est configurée pour fonctionner pendant dix minutes et que le Water budget est ajusté à 50%, elle ne fonctionnera que pendant 5 minutes. Certains programmateurs appliquent le Water budget à tous les programmes et stations, tandis que d'autres offrent une flexibilité supplémentaire en permettant de définir un Water budget différent pour chaque programme. Cette fonctionnalité est essentielle pour adapter l'arrosage aux variations saisonnières ou aux besoins spécifiques sans avoir à reprogrammer entièrement le système.
