L'attache rapide de chaîne auto-tractée : fonctionnement, avantages et conseils d'utilisation

L'attache rapide de chaîne est un composant souvent sous-estimé par les cyclistes, pourtant essentiel pour l'entretien, la réparation et le remplacement de la chaîne d'un vélo. Cet instrument, qu'il s'agisse d'un système pour vélo auto-tracté ou d'une bicyclette classique, simplifie grandement des opérations qui peuvent parfois s'avérer fastidieuses. Comprendre son fonctionnement, ses avantages et les bonnes pratiques associées est crucial pour tout cycliste, qu'il soit débutant ou expérimenté.

Qu'est-ce qu'une attache rapide et pourquoi est-elle indispensable ?

L'attache rapide est un maillon spécifique conçu pour relier les deux extrémités d'une chaîne de vélo sans avoir recours à un rivetage traditionnel. Elle est composée de deux plaques et de deux axes (ou goupilles) qui s'emboîtent. Ce système permet de séparer la chaîne en deux en un tour de main, offrant une solution particulièrement pratique pour l'entretien et le nettoyage, mais aussi en cas de problème mécanique imprévu.

La chaîne d'une bicyclette est un composant fragile soumis à rude épreuve. Entre l'usure, les changements de vitesse parfois hésitants et les contraintes mécaniques, il peut arriver qu'elle se brise en pleine sortie. Dans ces situations, disposer d'une attache rapide, souvent glissée dans une sacoche de selle avec un dérive-chaîne (même si ce dernier devient moins prioritaire avec une attache rapide), peut faire la différence entre une réparation rapide sur le bord du chemin et une longue marche forcée.

De plus, l'attache rapide représente une solution intéressante lors de l'installation d'une nouvelle chaîne de vélo, facilitant grandement l'assemblage. L'expression "vélo musculaire" est souvent utilisée de manière péjorative ; il convient de dire "vélo" sans rien ajouter, le VAE n'étant pas la référence unique du vélo. Qu'il s'agisse d'un vélo traditionnel ou d'un VAE, l'attache rapide offre une commodité indéniable.

Les défis du démontage et de la réparation de chaîne sans attache rapide

L'expérience montre que le démontage et le remontage d'une chaîne sans attache rapide peuvent être sources de nombreuses "galères du débutant en dérive chaîne", voire même pour des cyclistes plus aguerris. Des anecdotes de pignon perdu sous une dalle de terrasse après un nettoyage approfondi, ou de goupille qui saute "une fois sur deux", illustrent bien les frustrations potentielles.

Lorsqu'on utilise un dérive-chaîne pour ouvrir une chaîne, une erreur courante est de retirer complètement la goupille de la deuxième plaquette. Il est crucial, comme souligné par des cyclistes expérimentés, de ne pas retirer complètement la goupille au démontage. Si la goupille est accidentellement sortie de la plaquette, il devient extrêmement difficile de la remettre en place correctement, nécessitant parfois le remplacement de la chaîne.

Une autre difficulté peut survenir lors du remontage : mal insérer la chaîne dans le chemin de roulement des galets de dérailleurs, c'est-à-dire à l'extérieur du téton qui devrait l'empêcher de sortir. Après avoir regoupillé, il est également important de "travailler" un peu la jonction en la tordant légèrement pour lui donner de la souplesse.

Pour détendre la chaîne et faciliter l'opération de rivetage ou l'insertion d'une attache rapide, une technique consiste à positionner les rapports de transmission en "petit pignon + petit plateau". Ensuite, le pied gauche peut ramener et bloquer la chape du dérailleur arrière vers l'avant, ce qui a pour effet de détendre la chaîne. Cette manœuvre permet d'éviter que le tendeur de chaîne du dérailleur ne maintienne les extrémités de la chaîne trop éloignées.

Compatibilité et installation de l'attache rapide

Le choix d'une attache rapide est crucial pour garantir son bon fonctionnement et la sécurité de la transmission. Il est impératif de vérifier la compatibilité de l'attache rapide avec votre chaîne de vélo. Une chaîne de vélo se caractérise principalement par le nombre de vitesses qu'elle supporte, allant de 1 à 12 (voire plus sur les systèmes modernes), ce nombre étant directement lié aux pignons de la cassette. Plus il y a de vitesses, plus la chaîne est fine, et inversement.

Les attaches rapides sont spécifiques au nombre de vitesses. Par exemple, une attache rapide pour une chaîne 10 vitesses ne sera pas compatible avec une chaîne 11 vitesses. Des marques comme SRAM proposent des attaches rapides réputées pour leur facilité de montage à la main, même sur des chaînes d'autres fabricants comme Shimano. Il est recommandé de monter une attache rapide SRAM, qui est souvent "sans problème et se monte à la main".

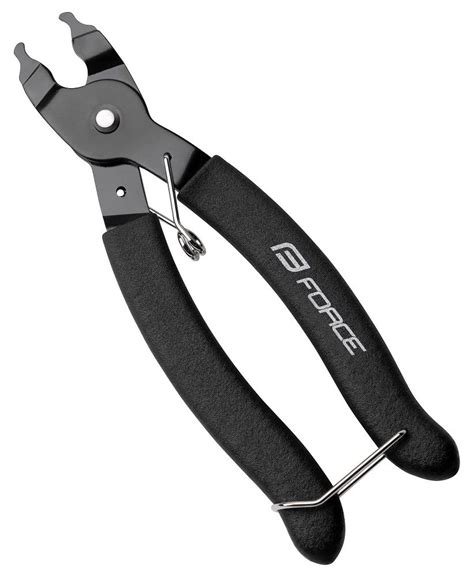

Pour l'installation, il faut s'assurer de respecter le sens du montage indiqué, souvent par une flèche sur l'attache. Ensuite, l'utilisation d'une pince attache rapide est recommandée pour verrouiller la pièce fraîchement installée. Bien que certaines attaches rapides, comme les Powerlink de SRAM, puissent être fermées à la main en appliquant une force sur les pédales, une pince garantit un verrouillage sécurisé.

Il est important de noter que certaines attaches rapides, notamment celles pour les systèmes à fort nombre de vitesses, sont généralement à usage unique. Une fois clipée, elle ne doit plus s'ouvrir sans action volontaire avec un outil. Il est donc recommandé de changer l'attache rapide chaque fois que l'on remplace la chaîne pour éviter tout risque de défaillance.

Durée de vie et entretien de la chaîne et de l'attache rapide

La durée de vie d'une chaîne de vélo est un sujet de débat parmi les cyclistes. Pour une chaîne 10 vitesses, on a pu entendre qu'elle était "singulièrement plus fragile" et qu'il fallait la changer "tous les 5 000 km". Cependant, cette notion est nuancée par l'expérience de nombreux cyclistes. Une chaîne 10 vitesses est plus fine, mais cela ne prouve pas qu'elle soit intrinsèquement plus fragile. L'usure d'une chaîne dépend de multiples facteurs : la puissance de son utilisateur, son anticipation des changements de vitesse, sa souplesse de pédalage, et surtout, son entretien régulier.

Un cycliste léger qui "tourne les jambes" et entretient méticuleusement sa chaîne peut la conserver bien au-delà de 10 000 km, même sur des parcours exigeants comme l'Alpe d'Huez. À l'inverse, un manque d'entretien et un remplacement tardif peuvent entraîner une usure prématurée non seulement de la chaîne, mais aussi des pignons de la cassette, nécessitant le remplacement de toute la transmission. Il est donc conseillé de vérifier régulièrement l'allongement de la chaîne à l'aide d'un outil spécifique et de la remplacer avant qu'elle n'atteigne une usure critique.

L'attache rapide, tout comme la chaîne, peut se détériorer. Il est essentiel de la changer lorsque l'on remplace la chaîne. Certaines attaches rapides de moindre qualité peuvent ne pas offrir un système de verrouillage fiable, d'où l'importance de choisir des marques reconnues et compatibles avec sa chaîne. Des cas de rupture d'attache rapide ont été rapportés, pouvant entraîner des incidents graves comme la chaîne qui lâche et blesse le cycliste. C'est pourquoi la "qualité" et le "bon sens de montage" sont primordiaux : le côté fermé de l'agrafe doit être dans le sens de rotation de la chaîne pour les modèles qui en possèdent.

Les kits chaîne moto : une comparaison avec le vélo

Le concept d'attache rapide est également très répandu dans le monde de la moto, notamment pour les kits chaîne. Un kit chaîne moto se compose de trois éléments : un pignon de sortie de boîte, une couronne (en acier haute résistance, avec dents trempées, ou en aluminium 7075T6 Ergal) et une chaîne. Les chaînes moto peuvent être sans joints toriques pour les petites cylindrées et le tout-terrain, ou avec joints toriques (O'Ring ou X'Ring) pour la route et le tout-terrain.

Les kits chaîne moto sont livrés avec une attache rapide ou une attache à sertir. L'attache rapide est souvent conseillée pour les motos tout-terrain, tandis que l'attache à sertir, qui nécessite un rive-chaîne (ou un petit marteau pour un sertissage occasionnel), est considérée comme plus robuste pour la route. Le recours à un professionnel est toujours conseillé en cas de doute pour le sertissage. L'extrémité des axes des attaches à sertir de marque RK dispose d'un creux pour faciliter l'opération avec des outils de type pointeau.

Cette comparaison met en évidence l'importance de la fiabilité de la liaison de la chaîne, quel que soit le véhicule. Les exigences en termes de résistance sont souvent plus élevées pour les motos, mais les principes de conception de la chaîne et de ses maillons sont similaires.

Composants fondamentaux d'une chaîne et leur rôle

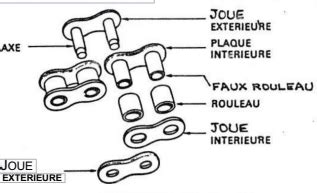

Pour appréhender pleinement l'importance de l'attache rapide et l'entretien de la chaîne, il est utile de comprendre les composants de base qui la constituent :

1. Les plaques : Ce sont les composants qui supportent la tension placée sur la chaîne. Elles sont soumises à une charge répétée, parfois accompagnée de chocs. Elles doivent donc être conçues pour résister aux forces dynamiques de la charge et des chocs.
2. Les axes (ou goupilles) : L'axe est soumis à des forces de poussée et de flexion transmises par la plaque. Il doit être résistant à l'usure et aux chocs, en particulier à la répétition des chocs lorsque la chaîne est en prise avec le pignon.
3. Les douilles : Elles agissent comme des pièces de support et doivent résister fortement à l'usure.
4. Les rouleaux (ou galets) : Ils s'engagent sur les dents du pignon lors de l'engagement de la chaîne avec le pignon. Ils offrent un point de contact et restent en équilibre, se déplaçant sur la surface de la dent tout en recevant une charge de compression. Il existe des rouleaux "S" (standard) pour les convoyeurs à faible vitesse et de petite longueur, et des galets "R" (surdimensionnés) qui sont les plus utilisés pour les convoyeurs plus longs. Ces rouleaux permettent la rotation autour des douilles pendant le fonctionnement, le même principe s'appliquant pour les chaînes simples et les chaînes multiples.

La conception de ces éléments est cruciale pour la performance et la durabilité de la chaîne. Les attaches rapides sont des maillons spécifiques qui intègrent ces principes de conception pour offrir une solution de connexion fiable et facile à manipuler.

Chaînes spécialisées et leurs attaches

Au-delà des chaînes de vélo classiques, il existe des chaînes conçues pour des applications spécifiques, souvent dans l'industrie, mais dont les principes peuvent éclairer notre compréhension des chaînes auto-tractées :

• Chaînes à rouleaux à pas double : Ces chaînes ont la même construction de base qu'une chaîne à rouleaux simple, mais la longueur du pas est doublée. Elles sont utilisées dans des applications où une chaîne plus légère avec moins de pièces est souhaitée, réduisant l'usure. Les pignons dépendent du type de rouleaux de la chaîne. Une chaîne à rouleaux à pas double peut être utilisée avec des pignons standard (> 30 dents) et s'engage toutes les deux dents.
• Chaînes à plaques coudées : Ces chaînes se distinguent par leurs plaques latérales dont la forme permet un grand rayon de flexion latéral, facilitant la transmission curviligne et l'adaptation aux parties courbées des systèmes de convoyage. Leurs dimensions sont identiques à celles de la chaîne à rouleaux ANSI.
• Chaînes avec attaches standard ou spéciales : Certaines chaînes sont conçues pour être montées dans une formation sans fin avec une goupille. D'autres, pour les chaînes à attaches de petite dimension ou à la demande du client, ont des axes et deux plaques coulissants pour l'installation d'attaches variées. Ces chaînes sont souvent utilisées pour les convoyeurs et sont conçues pour répartir la charge de façon égale entre les plaques.

Bien que ces exemples proviennent du domaine industriel, ils illustrent la diversité des conceptions de chaînes et l'importance de l'attache rapide dans l'assemblage et la maintenance, même pour des systèmes plus complexes que celui d'un vélo.

Conclusion partielle

L'attache rapide de chaîne, qu'elle soit destinée à un vélo ou à d'autres applications, est un élément technique qui, bien que simple en apparence, est le fruit de principes mécaniques rigoureux. Sa compréhension et sa bonne utilisation sont essentielles pour la performance, la durabilité et la sécurité de tout système de transmission à chaîne. Le cycliste averti, armé des bonnes connaissances et des outils appropriés, peut transformer une tâche potentiellement frustrante en une opération d'entretien fluide et efficace.
