L’architecture et le design industriel reposent sur une nécessité fondamentale : traduire une idée complexe en un langage visuel universel. Parmi les outils de représentation technique, l’axonométrie occupe une place de choix. Contrairement à la perspective, qui cherche à reproduire l'apparence visuelle des objets telle qu'elle est perçue par l'œil humain, l'axonométrie utilise des échelles uniformes le long des trois axes principaux (x, y et z). Ce système de projection permet de conserver les proportions réelles, transformant la surface plane du papier ou de l'écran en un espace tridimensionnel rigoureusement mesurable. Lorsque nous appliquons cette technique à un objet spécifique, comme une jardinière, nous ne cherchons plus seulement à montrer son volume, mais à disséquer sa logique constructive.
Les fondements de la représentation axonométrique
L'axonométrie offre une vue claire et détaillée de la structure, en montrant simultanément les côtés, le dessus, et parfois le dessous d'un projet, ce qui facilite la compréhension de la disposition spatiale et de la relation entre les différents éléments. Cette capacité à embrasser l'objet dans sa globalité tout en conservant une précision mathématique est ce qui distingue cette méthode des perspectives coniques traditionnelles. Dans notre agence ERHÉ Architecture, les axonométries (appelées "axo" dans notre jargon) complètent les autres visuels d'un projet, comme la maquette, le plan masse ou encore le collage.

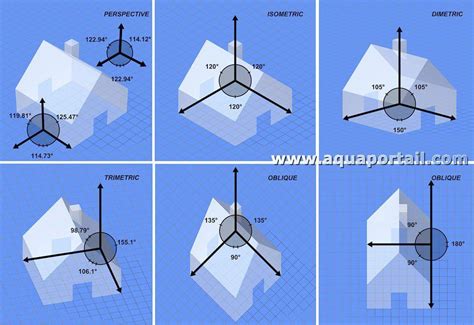

Le choix de l'angle de vue est crucial. En architecture, on privilégie souvent l'isométrie (angles de 120° entre les axes) pour sa neutralité et sa clarté. Habituellement, pour dessiner chacune des pièces d'un objet, on a recours à la projection isométrique puisqu'elle simplifie la lecture des mesures étant donné que les longueurs principales du dessin correspondent, à l'échelle, aux dimensions réelles de l'objet. Pour une jardinière modulaire, cela signifie que les éléments de fixation, l'épaisseur des parois et le système de drainage interne sont lisibles sans distorsion optique.
Tutoriel Vidéo Edificius - Axonométrie - ACCA software
Au-delà de la forme : Le concept de l'éclaté
Si l'axonométrie classique permet de définir la forme, elle atteint ses limites lorsqu'il s'agit de révéler le processus d'assemblage. Toutefois, ces projections ne permettent pas de voir l'ensemble des pièces et leur agencement. C'est ici qu'intervient la variante "éclatée". L'axonométrie éclatée consiste à décomposer les composants d'un objet le long d'axes de montage, comme si une force invisible avait écarté chaque élément pour révéler le cœur du mécanisme.
Pour une jardinière, cela revient à séparer visuellement le bac de rétention, les parois latérales, les renforts d'angle et le système de pieds, tout en maintenant leur alignement spatial. Cette méthode permet de visualiser non seulement les composants, mais aussi la séquence logique de montage. C'est un outil pédagogique puissant qui transforme une simple image technique en une notice de montage intuitive.
L'efficacité logistique et technique
La précision de la projection axonométrique éclatée n'est pas seulement une question d'esthétique ou de compréhension spatiale ; elle répond à des impératifs économiques. D'un autre côté, la projection à vues multiples offre un moyen de représenter avec précision, en deux dimensions, chacune des six vues d'un objet. Étant donné qu'elle facilite la compréhension de l'agencement des pièces composant un objet, on utilise fréquemment ce type de projection dans les guides d'utilisation des objets livrés en pièces détachées.
L'axonométrie éclatée combine ainsi la précision des vues multiples avec la clarté de la tridimensionnalité. Pour un fabricant de mobilier urbain comme une jardinière, l'impact est direct : l'entreprise fait des économies étant donné qu'elle évite l'étape du montage et que les coûts de transport diminuent. En livrant l'objet "à plat" ou en kit, le volume du colis est réduit, permettant un empilement optimisé dans les conteneurs. L'axonométrie éclatée devient alors le garant de la réussite de cet assemblage par l'utilisateur final.
Analyse structurelle par l'axonométrie
Lorsqu'on détaille une jardinière, l'axonométrie permet de mettre en lumière des points invisibles en vue de face ou de profil. Par exemple, l'étanchéité du fond ou la fixation des parois sur un cadre métallique interne. En décomposant l'objet, on force l'architecte ou le designer à valider la faisabilité technique de chaque jonction.
L'utilisation d'échelles uniformes assure que chaque pièce dessinée, qu'elle soit en premier plan ou en arrière-plan de l'éclaté, conserve sa taille relative. Cette rigueur est indispensable pour éviter les erreurs de conception. Si un boulon est représenté à l'échelle, il doit s'insérer parfaitement dans le perçage prévu sur la paroi de la jardinière. L'axonométrie devient ainsi un pont entre le design conceptuel et l'ingénierie de production.
La communication de projet dans l'agence
Dans le cadre d'une agence d'architecture comme ERHÉ, l'usage des "axo" dépasse la simple documentation technique. Elles servent de support de dialogue avec le client. Là où un plan peut sembler abstrait, l'axonométrie éclatée de la jardinière permet au client de comprendre le niveau de qualité des matériaux, la complexité de l'assemblage et la durabilité de la structure.
L'axonométrie est un langage démocratique. Elle ne nécessite pas la formation approfondie requise pour lire des coupes techniques complexes. Elle est lisible par tous, du professionnel du bâtiment au particulier souhaitant installer une jardinière sur sa terrasse. En décomposant l'objet, on rend l'architecture accessible.
Les enjeux de la représentation spatiale moderne
La transition du dessin manuel vers le numérique a décuplé les capacités de l'axonométrie. Aujourd'hui, les logiciels permettent de générer des vues éclatées dynamiques. Cependant, le principe fondamental reste le même : la maîtrise des axes. Le défi consiste à choisir un angle qui ne masque pas les détails essentiels, tout en évitant une trop grande dispersion des pièces, ce qui rendrait la lecture confuse.
La clarté d'une axonométrie éclatée repose sur la gestion des lignes de rappel. Ces lignes, qui relient les pièces éclatées à leur position finale, servent de guide visuel pour l'œil. Pour une jardinière, ces lignes permettent de comprendre le cheminement d'une vis ou le glissement d'un panneau dans une rainure. Sans ces vecteurs, l'éclaté ne serait qu'une accumulation désordonnée de formes géométriques.
L'intégration des composants techniques
Une jardinière moderne n'est pas qu'un simple bac. Elle contient souvent des réservoirs d'eau, des systèmes de trop-plein, des isolants thermiques et des substrats spécifiques. L'axonométrie éclatée permet d'intégrer ces couches invisibles. En séparant chaque "couche" de la jardinière, on peut montrer l'épaisseur de l'isolation, la pente du fond pour l'écoulement de l'eau, et la position des pieds réglables.
Cette approche permet de valider le montage en situation réelle. Dans notre pratique, nous constatons que cette méthode réduit drastiquement le nombre de questions lors de la phase de mise en œuvre. L'ouvrier ou l'installateur dispose d'une vue qui correspond exactement à la réalité du terrain, sans les distorsions d'une perspective qui aurait pu masquer une pièce située derrière une autre.
Vers une standardisation de la compréhension spatiale
L'avenir de l'axonométrie réside dans l'interactivité. Avec l'essor de la réalité augmentée, l'axonométrie éclatée d'une jardinière pourrait être projetée directement sur le chantier, permettant à l'utilisateur de manipuler chaque pièce virtuellement avant de les assembler réellement. La rigueur de l'axonométrie, avec ses échelles uniformes, est le socle indispensable sur lequel reposent ces nouvelles technologies.
Il est fascinant de constater comment un outil de représentation, né des besoins de la géométrie descriptive, reste au cœur de l'efficacité industrielle et architecturale. En restant fidèle aux principes de l'axonométrie, l'agence ERHÉ Architecture s'assure que chaque projet, même le plus simple comme une jardinière, soit pensé, conçu et communiqué avec une clarté absolue.
La précision comme vecteur de durabilité
La durabilité d'un objet dépend de sa capacité à être réparé ou démonté. Une jardinière conçue pour être assemblée via des fixations mécaniques visibles en axonométrie éclatée est une jardinière durable. En montrant comment chaque pièce se détache, nous incitons à la maintenance. Si une paroi est endommagée, l'utilisateur sait exactement quel composant remplacer sans avoir à détruire l'ensemble de la structure.
C'est ici que l'axonométrie devient un outil éthique. Elle ne se contente pas de vendre une image ; elle promeut une culture de la réparation et de la connaissance technique. En rendant la structure intelligible, nous donnons à l'utilisateur le pouvoir de gérer son propre environnement.
La maîtrise des axes et la lecture de l'objet
La maîtrise de l'axonométrie est une compétence qui se travaille par l'observation. Il faut savoir quand isoler un détail technique et quand montrer l'ensemble de la jardinière. Un éclaté trop détaillé peut devenir illisible, tandis qu'un éclaté trop simplifié peut omettre des étapes cruciales. L'équilibre réside dans la sélection des vues.
Souvent, une vue axonométrique d'ensemble est complétée par des zooms sur les zones de jonction complexes. Ces "détails éclatés" permettent de comprendre les systèmes d'emboîtement invisibles à l'échelle globale. Cette hiérarchisation de l'information est la signature d'une axonométrie bien conçue.
L'impact des outils numériques sur le dessin technique
Les logiciels actuels permettent d'extraire des vues éclatées directement à partir des modèles 3D. Cette automatisation ne doit cependant pas faire oublier les principes de base. L'œil humain reste le juge ultime de la lisibilité. Il faut parfois ajuster manuellement la position de certaines pièces dans l'éclaté pour éviter les chevauchements visuels qui pourraient induire en erreur sur la nature de l'assemblage.
L'axonométrie reste, malgré les avancées technologiques, un exercice de pensée. Il s'agit de projeter mentalement l'objet dans un espace abstrait pour mieux le reconstruire. C'est cet effort intellectuel qui garantit la qualité finale du projet.
La rigueur mathématique au service du design
La constance des échelles est le pilier de l'axonométrie. Contrairement à la perspective qui est une interprétation, l'axonométrie est une mesure. Pour une jardinière, cela signifie que la profondeur, la largeur et la hauteur sont des données constantes que l'on peut vérifier avec une règle. Cette fiabilité est rassurante pour le client et indispensable pour l'artisan qui devra fabriquer les pièces.
La clarté des axes permet également de standardiser la production. Si chaque élément est dessiné selon une méthode axonométrique rigoureuse, les plans de fabrication deviennent des extensions naturelles du dessin de présentation. C'est une continuité logique qui évite les pertes d'informations entre l'agence et l'atelier.
L'axonométrie comme outil de médiation architecturale
Au-delà de la technique, l'axonométrie est un outil de médiation. Elle permet de raconter l'histoire de la fabrication d'une jardinière. En voyant les pièces s'assembler, le spectateur développe une forme d'empathie pour l'objet. Il ne voit plus une masse inerte, mais une accumulation de pensées, de choix de matériaux et de solutions techniques.
C'est cette dimension narrative qui rend l'axonométrie si précieuse. Elle transforme une notice technique en un récit. Pour ERHÉ Architecture, chaque "axo" est une opportunité de démontrer la rigueur de notre démarche, tout en offrant une transparence totale sur la conception de nos réalisations.
Vers une architecture de l'assemblage intelligent
En conclusion des réflexions sur la méthode, l'axonométrie éclatée de la jardinière n'est qu'un exemple parmi d'autres de l'importance de la représentation dans la conception. Que ce soit pour un meuble ou pour un bâtiment complexe, la capacité à décomposer un tout en ses parties constitutives est essentielle.
La jardinière, par sa simplicité apparente, est le laboratoire idéal pour tester ces méthodes de représentation. En maîtrisant la projection, l'éclaté et la lisibilité des détails, nous préparons le terrain pour des projets plus vastes. L'architecture, dans ce qu'elle a de plus concret et de plus constructif, trouve dans l'axonométrie son allié le plus fidèle pour passer de l'idée à la réalité physique, tout en assurant une efficacité économique et une clarté de compréhension nécessaire à tout projet moderne.
