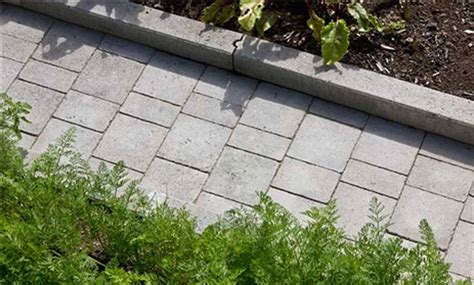

Les bordures de béton, souvent perçues comme de simples éléments de finition, jouent un rôle crucial dans la conception et la durabilité des infrastructures urbaines et commerciales. Elles offrent une séparation nette et esthétique entre différentes zones, tout en assurant une résistance remarquable aux contraintes environnementales et à l'usure. Ces éléments, constitués d'agrégats de différentes tailles, confèrent un aspect fini aux projets, délimitant avec précision les surfaces pavées des espaces verts ou d'autres zones aménagées au sol. Leur fini régulier et leur coloration grise s'harmonisent aisément avec une vaste gamme de matériaux de pavage, offrant ainsi une flexibilité esthétique appréciable.
La conception des bordures de béton est pensée pour une longévité accrue. Elles sont spécifiquement conçues pour résister aux cycles de gel-dégel, un défi majeur dans de nombreuses régions, ainsi qu'à l'usure intensive inhérente aux environnements commerciaux. Cette robustesse garantit que les ouvrages réalisés avec ces bordures conservent leur intégrité et leur apparence au fil des ans, minimisant ainsi les besoins en entretien et en remplacement.
La Voirie en Béton : Conception et Infrastructure
Au-delà des bordures, la voirie en béton elle-même représente une solution technique éprouvée pour la construction de routes, de places et d'autres surfaces soumises à la circulation. Elle se compose d'un revêtement en béton de ciment, qui peut être pervibré ou fluide, servant de couche de roulement. Dans les cas de trafic plus intense, notamment supérieur à T4 (soit un trafic supérieur ou égal à 51 Poids Lourds par jour et par sens), une couche de fondation peut être ajoutée pour renforcer la structure.
L'un des atouts majeurs de la voirie en béton réside dans sa grande adaptabilité. Les caractéristiques telles que la largeur, l'épaisseur, le profil en travers et le profil en long peuvent être modulées avec précision en fonction de la destination et de la nature spécifique du projet. Cette souplesse d'adaptation permet d'envisager la construction de voiries en béton dans pratiquement tous les contextes, quelle que soit la complexité du projet, et ce, à un coût très compétitif.
Comme pour toute technique de construction routière, la réussite d'une voirie en béton et sa pérennité dépendent du respect de règles fondamentales en matière de conception. Celles-ci englobent l'infrastructure sous-jacente, l'assainissement, le drainage et la sélection des matériaux constituant la chaussée. Les propriétés intrinsèques du béton, telles que sa grande rigidité, sa forte résistance aux diverses sollicitations, ainsi que sa plasticité et sa moulabilité, permettent des simplifications substantielles dans la conception de la structure, du profil en travers et du profil en long. Ces simplifications se traduisent par des économies notables, tant au niveau de l'investissement initial que de l'entretien à long terme.
Infrastructure et Structure des Chaussées en Béton
Les qualités principales d'un revêtement en béton résident dans sa remarquable tenue à la fatigue, qui assure sa durabilité, et dans sa grande rigidité. Cette rigidité est essentielle car elle permet une répartition efficace des charges sur la plateforme support, réduisant ainsi les contraintes exercées sur celle-ci. Les structures rigides en béton n'requièrent donc pas de fondations complexes, ce qui les rend particulièrement compétitives, notamment pour les voiries à faible trafic.
La mise en œuvre d'une voirie en béton peut être envisagée selon deux scénarios principaux : la réfection d'une voirie existante ou la construction d'une nouvelle chaussée.
Cas d'une Réfection de Voiries
Dans le cas d'une réfection, une voirie souple existante est généralement décidée. Le processus consiste à décaper la structure sur une épaisseur prédéterminée, correspondant au dimensionnement de la nouvelle structure en béton. Une fois cette étape réalisée, le nouveau revêtement en béton est mis en œuvre dans les règles de l'art. Pour définir l'épaisseur requise de la nouvelle structure, il est impératif de connaître au préalable les caractéristiques de la plateforme support après décaissement, notamment son degré d'homogénéité et son niveau de portance.
En règle générale, la plateforme support destinée à accueillir la nouvelle structure en béton présente une bonne homogénéité et un niveau de portance suffisant, supérieur ou égal à PF1. Ceci est souvent dû à la protection offerte par l'ancien revêtement et à la consolidation acquise au fil du temps. L'échelle de portance SETRA définit cinq niveaux possibles : PF1 (6 < CBR ≤ 10 ou 20 < EV2 ≤ 50 MPa), PF2 (10 < CBR ≤ 15 ou 50 < EV2 ≤ 80 MPa), PF2qs (15 < CBR ≤ 20 ou 80 < EV2 ≤ 120 MPa), PF3 (20 < CBR ≤ 50 ou 120 < EV2 ≤ 200 MPa) et PF4 (CBR > 50 ou EV2 > 200 MPa).
Le choix de la portance adéquate dépend de l'existence ou non d'une étude géotechnique préalable. Si une telle étude a été réalisée, le géotechnicien peut évaluer précisément l'homogénéité et la portance de la plateforme. En l'absence d'étude, il est prudent de considérer le cas le plus défavorable, en supposant une portance de PF1. Si une amélioration ponctuelle de la portance est nécessaire, des travaux de purge peuvent être entrepris aux endroits où la portance est inférieure à PF1.
Cas d'un Revêtement Neuf en Béton
La construction d'un revêtement neuf en béton implique le décapage de la terre végétale, la réalisation des travaux de terrassement, puis la mise en œuvre de la structure de chaussée selon les normes en vigueur. Trois scénarios peuvent se présenter en fonction de la nature du sol :
Sol de Faible Portance : Lorsque la portance du sol au niveau de l'arase de terrassement (AR), c'est-à-dire la surface de la Partie Supérieure des Terrassements (PST), est AR0 (CBR x 6) ou EV2 ≤ 20 MPa, une solution d'amélioration est nécessaire. Cela peut se traduire par la mise en place d'une couche de forme ou par un traitement des sols en place.
Sol Hétérogène et Portant : Dans ce cas, une couche de réglage d'une épaisseur de 10 cm est interposée entre le sol support et la structure en béton.
Sol Homogène et Portant : La structure en béton peut être réalisée directement sur le sol, à condition que celui-ci ait été préalablement préparé, nivelé et compacté.
Conditions aux Interfaces dans une Structure en Béton
Les chaussées en béton de ciment sont classées en trois catégories principales en fonction de la nature de la couche de support :
Béton sur Matériau Bitumineux : Cela inclut les structures BAC (Béton Armé Continu) sur GB3 (Grave Bitume classe 3), BAC sur BBSG (Béton Bitumineux Semi-Grenu), et BCg (Béton de ciment à joints goujonnés) sur GB3 (cette dernière étant limitée aux trafics inférieurs ou égaux à T1).
Béton sur Matériau Hydraulique : Cette catégorie comprend les matériaux traités au liant hydraulique ou les bétons maigres de classe 2 ou 3 (BC2 ou BC3).
Béton sur Couche de Forme ou Couche Drainante : Il s'agit de dalles en béton reposant sur une couche de forme non traitée, traitée, ou sur une couche drainante.
Les conditions de liaison entre ces couches sont cruciales pour la performance et la durabilité de la chaussée :
- Couche de Fondation sur le Support de Chaussée : L'interface est généralement collée.
- Catégorie « Béton sur Matériau Bitumineux (MB) » :
- BAC / BBSG : interface glissante.
- BAC / GB3 : interface collée pendant environ 15 ans, puis glissante.
- BCg / GB3 : interface semi-collée.
- Catégorie « Béton sur Matériau Traité au Liant Hydraulique (MTLH) » :
- Dalles sur béton maigre ou MTLH : interface glissante.
- BAC sur béton maigre ou MTLH : interface glissante.
- Catégorie « Béton sur Couche de Forme ou Couche Drainante » :
- Dalle sur couche de forme non traitée ou couche drainante : interface collée.
- Dalle sur couche de forme traitée : interface collée.
- Catégorie « Enrobé ou Enduit Superficiel d'Usure sur Béton » : Interface collée.
Il est important de noter que les structures BCg sur fondation en grave bitume de classe 3 ne peuvent être mises en œuvre que sur des plateformes de performance au moins égale à PF2qs, avec une épaisseur minimale de grave bitume de 0,08 m. Les structures de dalle épaisse sur couche de forme sont quant à elles réservées aux trafics limités à T1.
Sur-largeurs des Couches de Chaussée
Pour réduire les contraintes dans la dalle de la couche de base, une sur-largeur de cette dalle est définie en fonction du trafic. De plus, pour garantir des conditions d'exécution optimales, chaque couche de chaussée présente une sur-largeur par rapport à la couche qu'elle supporte. Par exemple, la couche de fondation présente une sur-largeur de 0,30 m côté droit pour une fondation en grave traitée aux liants hydrauliques, et de 0,10 m pour du béton maigre ou grave bitume. Une sur-largeur de 0,10 m est également prévue côté Terre-Plein Central (TPC).
Épaisseur Minimale de la Couche de Fondation
L'épaisseur minimale de la couche de fondation varie selon le matériau utilisé et la portance de la plateforme support :
- Fondations en Béton Maigre : L'épaisseur minimale est de 0,21 m pour PF1, 0,18 m pour PF2, 0,16 m pour PF2qs, 0,15 m pour PF3 et 0,12 m pour PF4.
- Fondations en Matériaux Traités aux Liants Hydrauliques : L'épaisseur minimale est de 0,22 m pour PF1, 0,20 m pour PF2, 0,19 m pour PF2qs, 0,18 m pour PF3 et 0,15 m pour PF4.
Les structures BAC sur fondation en grave bitume de classe 3 ou en BBSG nécessitent des plateformes PF3 ou PF4, avec des épaisseurs minimales de 0,08 m pour la grave bitume et 0,05 m pour le BBSG.
Le Drainage : Un Facteur Clé de Durabilité
Dans la conception routière, l'eau a toujours été considérée comme un agent de dégradation majeur. Bien que les chaussées en béton soient moins sensibles que d'autres types de revêtements, la présence d'eau sous la structure peut accélérer les dégradations. L'eau peut s'infiltrer par les joints et les abords de la chaussée, remonter de la plateforme support, ou se concentrer sous le revêtement pendant les périodes de dégel.
Pour contrer ces effets néfastes, des dispositions constructives classiques sont adoptées pour éviter l'accumulation d'eau.
Collecte et Évacuation des Eaux Superficelles
Assurer la sécurité et le confort des usagers implique une évacuation rapide de l'eau de la surface de la chaussée afin de prévenir l'aquaplanage et les projections. Un profil en travers adapté, avec un dévers d'au moins 2 %, canalise l'eau vers le centre ou les côtés de la chaussée. L'eau est ensuite évacuée par des caniveaux et des avaloirs judicieusement positionnés.
Le remplissage des joints joue également un rôle dans la gestion de l'eau. Des produits imperméables, déformables, résistants et adhérents sont introduits dans les joints transversaux et longitudinaux. Les produits bitumineux coulés à chaud sont couramment utilisés à cette fin.
Dispositifs de Drainage
Il existe deux types principaux de dispositifs de drainage :
Dispositifs de Drainage de la Plateforme : Ils sont essentiels pour gérer les problèmes d'eau au niveau des déblais, des nappes affleurantes ou des points singuliers. Dans les points bas du profil en long, un drain transversal en épi peut être nécessaire. En cas de purge localisée de la plateforme, l'utilisation d'un matériau drainant (comme le béton poreux) en fond de forme, relié à un drain et un exutoire, est recommandée. Pour les pentes accentuées sur de longues distances, des drains transversaux disposés en épis à intervalles réguliers peuvent prévenir les écoulements longitudinaux importants au niveau du support.
Gestion des eaux Pluviales - Structure stockante en grave poreuse
Dispositifs de Drainage des Infiltrations Superficelles : L'eau qui s'infiltre dans la chaussée est acheminée vers les côtés et évacuée par des drains et des exutoires. À l'interface entre la structure en béton et la plateforme support, la circulation de l'eau est assurée par gravité ou par l'utilisation d'un complexe géotextile filtrant et drainant, qui protège également le support contre l'érosion.
Profils en Travers Types et Gestion des Eaux Pluviales
La conception d'une voirie en béton, notamment pour le trafic faible, peut tirer parti des avantages du matériau. Sa moulabilité et sa résistance à l'érosion permettent une grande variété de profils, la chaussée elle-même participant à l'assainissement par la gestion du ruissellement des eaux pluviales.

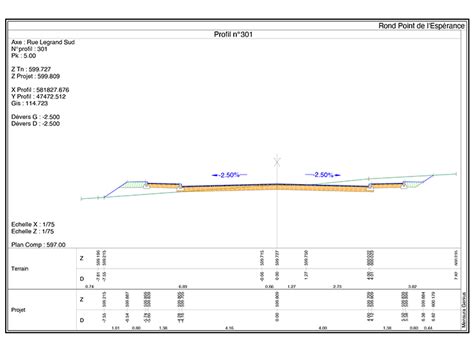

Routes à Deux Voies de Circulation : Le béton offre la possibilité de réaliser simplement et économiquement des profils en travers en "toit inversé" (ou en forme de V). Les eaux pluviales sont ainsi collectées au centre de la voie et évacuées par des ouvrages d'assainissement. D'autres profils, comme le "toit" classique, sont également possibles.
Routes à Une Voie de Circulation : Diverses formes de profil en travers sont envisageables. Les profils en "V" avec écoulement central sont particulièrement adaptés aux terrains en pente naturelle et sont idéaux pour les routes agricoles, viticoles et forestières. Les profils à écoulement latéral, avec une seule pente, sont utilisés lorsque les routes sont situées à flanc de coteau, renvoyant l'eau vers le côté amont du terrain naturel.
L'Importance Cruciale des Joints dans les Chaussées en Béton
Les joints dans une chaussée en béton remplissent une fonction essentielle : ils localisent la fissuration due au retrait du béton, un phénomène inévitable, et réduisent les contraintes thermiques. Ils créent une discontinuité dans le revêtement, soit sur toute sa hauteur (joints de construction et de dilatation), soit sous forme d'entaille matérialisant un plan de faiblesse où le béton est amené à se fissurer sous l'effet des contraintes de traction par flexion (joints de retrait). Une voirie en béton peut ainsi être conceptualisée comme une succession de dalles séparées par des joints ou des fissures contrôlées. La réalisation correcte de ces joints est donc une condition sine qua non pour la pérennité de la chaussée.
Les Différents Types de Joints
On distingue trois grandes familles de joints : les joints transversaux, les joints longitudinaux et les joints de dilatation.
Joints Transversaux : Perpendiculaires à l'axe de la route, ils se subdivisent en trois catégories :
- Joints de Retrait / Flexion : Leur rôle est de minimiser les contraintes liées au retrait du béton et aux variations de température. Ils sont réalisés par une saignée ou une entaille dans la partie supérieure du revêtement, créant un plan de faiblesse. La profondeur de ces joints doit être comprise entre un quart et un tiers de l'épaisseur du revêtement, avec une largeur de 3 à 5 mm. L'espacement optimal dépend du retrait du béton, des caractéristiques de friction de l'infrastructure et de l'épaisseur du revêtement. Un espacement réduit améliore le transfert de charges. Le tableau 5 (non fourni ici) établit une corrélation entre l'espacement des joints et l'épaisseur de la dalle.
- Joints de Retrait / Flexion Goujonnés : L'ajout de goujons à ces joints améliore significativement le transfert de charges. Les goujons doivent être conformes à la norme NF EN 138.
- Joints de Construction : Ils marquent la fin d'une phase de bétonnage et sont conçus pour reprendre les contraintes de retrait et thermiques.
Joints Longitudinaux : Parallèles à l'axe de la route, ils servent à contrôler la fissuration le long de la chaussée.
Joints de Dilatation : Ils permettent de compenser les variations de volume du béton dues aux changements de température, évitant ainsi les contraintes excessives qui pourraient entraîner des désordres.
La gestion de ces joints, leur profondeur, leur espacement et leur remplissage, est primordiale pour assurer la bonne performance et la longévité des chaussées en béton.
