L'irrigation moderne repose sur des principes techniques rigoureux pour assurer une distribution optimale de l'eau. Au cœur de cette efficacité se trouve le dimensionnement hydraulique, un processus essentiel qui détermine la performance et la durabilité des systèmes d'arrosage. Cet article explore en profondeur les nuances du dimensionnement hydraulique, en se concent concentrant spécifiquement sur les bouches d'arrosage, et examine comment les détails et spécifications de ces composants critiques sont intégrés dans les plans techniques, souvent représentés par des fichiers DWG.
L'Objectif Fondamental du Dimensionnement Hydraulique
Le dimensionnement hydraulique a pour but de définir les diamètres et les longueurs des différentes canalisations qui composent le système, incluant les irrigateurs, les distributeurs et la conduite principale, sous un critère d'optimisation. Cette optimisation vise à garantir une pression et un débit adéquats à chaque point de distribution, tout en minimisant les pertes d'énergie et les coûts d'installation et de fonctionnement.
Dans le contexte des conduites aveugles, qui sont couramment rencontrées dans les linéaires principaux et secondaires des systèmes d'irrigation, le dimensionnement hydraulique se concentre principalement sur la définition des diamètres des conduites. Ces conduites, dépourvues de sorties multiples sur leur longueur, agissent comme des artères principales transportant l'eau vers les zones d'irrigation. Le choix du diamètre est crucial pour maintenir la vitesse de l'eau dans des limites acceptables, éviter les coups de bélier et assurer un transport efficace du volume d'eau requis. Un diamètre trop petit entraînerait des pertes de charge excessives et une consommation d'énergie accrue pour la pompe, tandis qu'un diamètre trop grand pourrait ne pas être économiquement justifiable et pourrait entraîner des vitesses d'écoulement trop faibles, favorisant l'accumulation de sédiments.
Principes de base pour une bonne étude hydrologique ou hydraulique
Le Défi des Canalisations à Sorties Multiples
Le dimensionnement des canalisations à sorties multiples présente une complexité accrue. Ces conduites sont caractérisées par des points de prélèvement réguliers le long de leur parcours, comme c'est le cas pour les rampes d'irrigation dotées de multiples bouches d'arrosage ou de goutteurs. Pour ces systèmes, il ne s'agit pas seulement de déterminer un diamètre unique, mais de prendre en compte la diminution progressive du débit le long de la conduite à mesure que l'eau est distribuée.

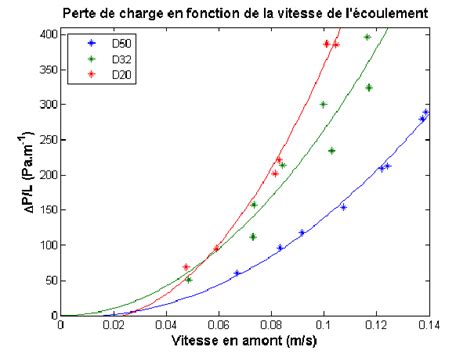

Chaque sortie draine une partie du flux total, ce qui signifie que le débit en amont de chaque sortie est supérieur au débit en aval. Cette variation du débit a un impact direct sur les pertes de charge et la pression disponible à chaque point d'arrosage. Une approche courante consiste à utiliser des méthodes de calcul itératives ou des formules spécifiques, telles que la formule de Hazen-Williams ou de Darcy-Weisbach, adaptées pour tenir compte des débits variables. L'objectif est d'assurer une uniformité de distribution de l'eau, où chaque bouche d'arrosage reçoit le débit et la pression nécessaires pour fonctionner correctement. Une mauvaise conception pourrait entraîner une sur-irrigation à proximité du point d'entrée de la conduite et une sous-irrigation aux extrémités, compromettant ainsi l'efficacité globale du système.
Le Rôle Crucial des Bouches d'Arrosage dans le Système

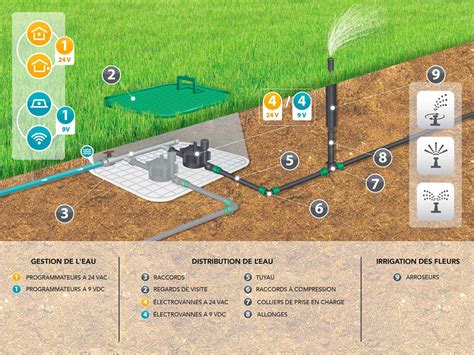

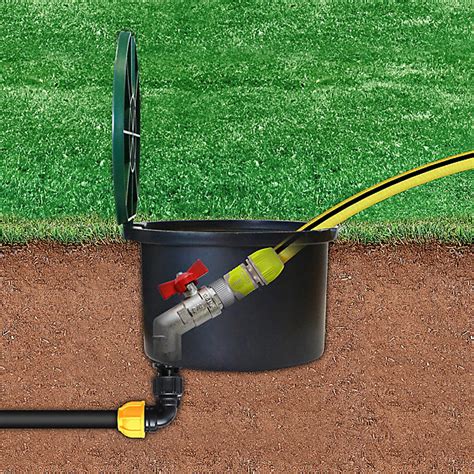

Les bouches d'arrosage sont les points terminaux de distribution de l'eau vers la surface à irriguer. Leur conception et leur spécification sont intrinsèquement liées au dimensionnement hydraulique de l'ensemble du réseau. Une bouche d'arrosage typique est un composant qui permet de connecter un équipement d'arrosage mobile (comme un asperseur ou un canon d'arrosage) au réseau souterrain. Elles sont équipées de mécanismes de fermeture et d'ouverture, souvent des vannes à sphère ou des vannes à opercule, et de raccords rapides pour faciliter la connexion et la déconnexion de l'équipement.

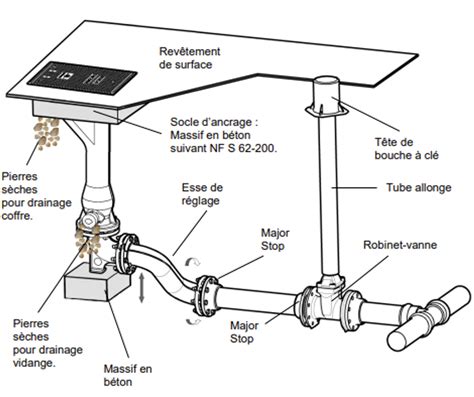

La section décrivant les détails et les spécifications de la bouche d'irrigation est d'une importance capitale dans les documents techniques d'un projet. Cette section fournit des informations précises sur les caractéristiques physiques et fonctionnelles de chaque bouche. Parmi les spécifications clés, on trouve le type de raccordement (par exemple, fileté, à bride), le diamètre nominal de la bouche, la pression de service maximale et minimale, le débit nominal à une pression donnée, et les matériaux de construction. Les matériaux sont choisis pour leur résistance à la corrosion, aux UV et aux contraintes mécaniques, souvent de la fonte ductile, du PVC, ou des alliages de laiton. Les dimensions physiques, telles que la hauteur d'enfouissement et les dimensions de la plaque de couverture, sont également essentielles pour l'installation correcte et la maintenance future.
Spécifications Techniques Détaillées des Bouches d'Arrosage
Les spécifications techniques d'une bouche d'arrosage vont au-delà des simples dimensions. Elles incluent des informations sur les performances hydrauliques attendues. Par exemple, une bouche d'arrosage peut être spécifiée pour un débit de 5 m³/h à une pression de 3 bars avec une perte de charge interne minimale. Ces données sont cruciales pour les ingénieurs hydrauliciens lors du calcul des pertes de charge totales du système et pour s'assurer que chaque bouche reçoit la pression et le débit nécessaires pour un arrosage efficace. Les coefficients de perte de charge spécifiques à chaque type de bouche sont souvent fournis par les fabricants et sont intégrés dans les modèles de calcul hydraulique.
De plus, les détails concernant la facilité d'entretien et la durabilité sont également importants. Cela inclut le type de mécanisme d'ouverture/fermeture, la présence de filtres intégrés, la résistance au gel, et la facilité de remplacement des pièces d'usure. Pour les applications agricoles ou paysagères où les bouches d'arrosage sont soumises à des contraintes environnementales importantes, la robustesse et la fiabilité sont des critères de sélection primordiaux. La standardisation des pièces et des raccords est également un facteur à considérer pour simplifier la logistique et la maintenance.
L'Intégration des Données dans les Fichiers DWG
Les fichiers DWG (Drawing) sont le format standard pour les dessins techniques assistés par ordinateur (CAO), largement utilisés dans l'ingénierie et la conception de systèmes d'irrigation. La section avec les détails et les spécifications de la bouche d'irrigation est souvent intégrée directement dans ces fichiers, soit sous forme de blocs CAO spécifiques, soit sous forme de tableaux liés aux objets graphiques.
Dans un fichier DWG, chaque bouche d'arrosage est représentée graphiquement avec son emplacement précis sur le plan du site. Des informations attributaires sont attachées à chaque symbole de bouche, incluant son diamètre, son type, son numéro d'identification unique, et souvent un lien vers les spécifications détaillées du fabricant. Cette approche permet une gestion centralisée des données du projet. Les ingénieurs peuvent ainsi visualiser l'agencement du système, consulter les spécifications de chaque composant et effectuer des vérifications de cohérence entre le dimensionnement hydraulique théorique et les composants réellement spécifiés. Les logiciels de CAO modernes permettent même d'automatiser une partie du processus de dimensionnement en intégrant des bases de données de produits et des outils de calcul hydraulique.
Principes de base pour une bonne étude hydrologique ou hydraulique
De la Conception à la Réalisation : L'Importance de la Documentation Précise
Une documentation précise et complète, intégrant les données du dimensionnement hydraulique et les spécifications des bouches d'arrosage dans les fichiers DWG, est fondamentale pour toutes les étapes du projet. Lors de la phase de conception, elle assure que tous les éléments sont correctement dimensionnés et compatibles. Pendant l'installation, les plans DWG servent de guide aux équipes sur le terrain, leur permettant de positionner et de raccorder les bouches d'arrosage conformément aux spécifications. Toute imprécision ou manque de détail dans ces documents peut entraîner des erreurs d'installation coûteuses, des retards de projet et des performances sous-optimales du système d'irrigation.
Après l'installation, ces documents deviennent des références précieuses pour la maintenance et les opérations. Ils permettent d'identifier rapidement les composants, de comprendre leur fonctionnement et de planifier les interventions d'entretien ou de réparation. En cas de modification ou d'extension du système, les fichiers DWG à jour sont indispensables pour intégrer de nouveaux éléments tout en préservant l'intégrité hydraulique de l'ensemble. La traçabilité des modifications est également facilitée par l'historique des révisions souvent intégré aux systèmes de gestion de documents CAO.
Les Critères d'Optimisation du Dimensionnement Hydraulique
L'optimisation dans le dimensionnement hydraulique des systèmes d'irrigation est un équilibre complexe entre plusieurs facteurs techniques et économiques. Un critère d'optimisation majeur est la minimisation des coûts totaux sur la durée de vie du projet. Cela inclut non seulement les coûts initiaux d'achat et d'installation des conduites et des bouches d'arrosage, mais aussi les coûts énergétiques liés au pompage de l'eau. Des diamètres plus grands réduisent les pertes de charge et donc la puissance requise par la pompe, mais augmentent les coûts d'investissement initiaux. Inversement, des diamètres plus petits sont moins chers à l'achat mais entraînent des coûts d'énergie plus élevés sur le long terme. Le calcul du coût actualisé net (CAN) ou du retour sur investissement (ROI) peut aider à identifier la solution la plus économiquement avantageuse.
Un autre critère d'optimisation est l'uniformité de la distribution de l'eau. Dans un système d'irrigation, il est essentiel que chaque plante ou chaque zone reçoive la quantité d'eau requise. Pour les canalisations à sorties multiples, cela implique de gérer les variations de pression le long de la conduite. L'utilisation de bouches d'arrosage ou de goutteurs auto-régulants peut aider à maintenir un débit constant malgré les fluctuations de pression. La conception doit également prendre en compte la topographie du terrain, car les changements d'altitude affectent directement la pression disponible. Des vannes de régulation de pression peuvent être installées pour compenser les différences de niveau.
Enfin, la fiabilité et la robustesse du système sont des critères essentiels. Les composants doivent être sélectionnés pour leur durabilité et leur résistance aux conditions environnementales locales, telles que les variations de température, l'exposition aux UV et la qualité de l'eau. La facilité de maintenance et la disponibilité des pièces de rechange contribuent également à la longévité et à la performance continue du système. La prise en compte de ces multiples critères permet de concevoir un système d'irrigation qui non seulement répond aux besoins immédiats, mais reste également efficace et rentable sur le long terme.
