Le bulbe d'étrave, cet appendice souvent discret mais essentiel à la performance de nombreux navires modernes, est un concentré de savoir-faire en hydrodynamique. Sa fonction principale est d'altérer le système de vagues généré par la coque en mouvement, dans le but de réduire la résistance à l'avancement et d'améliorer la vitesse. Cette optimisation, cependant, n'est pas sans contraintes, tant sur le plan de la performance que de la construction. Aujourd'hui, le bulbe d'étrave est une caractéristique quasiment systématique sur tous les gros bâtiments, bien que son utilisation ne soit pas universelle pour tous les types de navires.
La Physique de l'Annulation des Vagues
La raison d'être du bulbe d'étrave réside dans sa capacité à interagir avec la vague d'étrave normale du navire. Lorsqu'un navire progresse dans l'eau, il crée naturellement une série de vagues, dont la plus significative est celle qui se forme à son avant, l'onde d'étrave. Le bulbe d'étrave est spécifiquement conçu pour générer sa propre vague, une vague additionnelle. À une vitesse donnée, le creux de cette vague créée par le bulbe vient coïncider avec le sommet de la vague d'étrave principale. Cette superposition annule, ou du moins réduit considérablement, l'amplitude de l'onde d'étrave. L'effet direct est une diminution de la résistance hydrodynamique. En d'autres termes, le navire rencontre moins de frottement avec l'eau, ce qui lui permet d'atteindre une vitesse supérieure pour une puissance motrice équivalente.
De plus, le dispositif déplace à l'avant la première crête de vague, ce qui augmente virtuellement la longueur à la flottaison du navire et donc sa vitesse maximale théorique (vitesse limite de carène). Cette vitesse est celle à laquelle la vague d'étrave se confond avec celle de poupe. L'ajout du bulbe permet de reculer ce point critique, autorisant ainsi des vitesses plus élevées avant que le navire ne "déjauge" ou ne rencontre une résistance insurmontable liée à la longueur de sa carène. Il est important de noter que le coefficient 2,4 est une moyenne ; il peut varier de 2 à 2,7 selon la forme de la carène arrière, et sa capacité à récupérer une partie de l'énergie de la vague d'étrave.
Les Limites de l'Efficacité et l'Immersion
Il est fondamental de comprendre que le système bulbe-vague n'est pas une solution universelle. Son efficacité est intimement liée à deux facteurs principaux : la vitesse du navire et son immersion. Le bulbe est optimisé pour fonctionner dans une plage de vitesses et de tirants d'eau spécifiques. Au-delà ou en deçà de ces paramètres, son action peut devenir négligeable, voire contre-productive. C'est pourquoi cette technologie est particulièrement pertinente pour les navires de charge, tels que les vraquiers ou les porte-conteneurs, dont les modes d'exploitation sont généralement prévisibles.
Pour que cela fonctionne, il faut que le bulbe soit immergé en permanence, donc exclus les voiliers qui sortent leur étrave de l'eau trop souvent. Il faut aussi que la vitesse ne dépasse pas la vitesse de carène, donc ne déjauge pas (pas de carènes à semi-déplacement et de carènes planantes). Même lège, cela fonctionne encore un peu par l’allongement de flottaison procuré par la proéminence du bulbe. Par exemple, sur de petits bateaux, la surface de dérive et le volume immergé changent aussi considérablement avec l'ajout d'un bulbe ; il est rarement applicable aux bateaux de petites dimensions.
Défis de Construction et Variations de Formes
La conception et la construction d'un bulbe d'étrave présentent également des défis techniques non négligeables. Un bulbe d'étrave implique des contraintes de construction, car il est difficile de le concevoir avec des surfaces développables, plus faciles à former. Les formes hydrodynamiques optimales pour un bulbe sont rarement des surfaces développables. Les formes de bulbe, souvent courbes et complexes, nécessitent des techniques de fabrication plus élaborées, augmentant ainsi les coûts et la complexité du processus de construction.
L'intégration du bulbe à la coque est un point délicat. Rajouter un bulbe sur une étrave normale implique de reprendre les formes très en arrière afin de garder une courbe harmonieuse à la partie avant de la coque. Dans la conception de bulbes, on retrouve des formes générales comme une torpille, ou des formes avec une bosse sur la partie supérieure. Le bulbe est généralement beaucoup moins élancé que le navire dans son ensemble. La longueur des sections horizontales du bulbe est seulement de l'ordre de 2 à 3 fois plus importante que la largeur de ces sections.
Une autre sorte de renflement composé d'une tôle de forte épaisseur est appelée à tort bulbe. Il existe également des variations et des adaptations du concept de bulbe. Certains chalutiers, par exemple, sont équipés d'appendices qui ressemblent à des bulbes mais n'ont pas d'épaisseur ; on les appelle parfois des "ersatz" de bulbe. L'un des exemples est le "bulbe Bigouden", souvent observé sur les chalutiers de grande longueur. Une évolution du bulbe est le rostre inventé par Pentocarène que l'on peut voir sur les dernières vedettes de la SNSM par exemple. Le principe reste le même aux basses vitesses. Mais au voisinage des vitesses plus élevées le bulbe de par ses formes anguleuses se comporte comme une seconde étrave.
Analyse Hydrodynamique et Modélisation
Selon la thèse de doctorat de l’Université de Bretagne Occidentale sous le sceau de l’Université Européenne de Bretagne - Ecole Doctorale SICMA, dans le cas d’un paraboloïde elliptique, en se basant sur la théorie classique de Wagner 2D et 3D, Scolan et Korobkin (2001) ont montré qu’une approche basée sur la méthode des tranches conduisait à une surestimation de l’effort d’impact hydrodynamique, par rapport à l’approche tridimensionnelle, pouvant atteindre 30 % pour la plage d’élancement nous intéressant.
Le bulbe agit comme un conditionneur de flux. En préparant la mobilité des filets d'eau sur la peau ou coque mouillée par une dépression en arrière du bulbe, il aide au déplacement et facilite la tirée du bulbe, tout en préparant les filets aux mouvements qui suivent avec la coque du navire en arrière. Cela permet de faire une correction de trajectoire de l'eau sur la coque et éviter certaines cavitations ou autres remous parasites des étraves classiques attaquant directement comme un couteau la surface et surtout l'eau dessous. Le paradoxe est de provoquer un remous qui semble contraire mais en réalité devient un atout contre l'inertie de l'eau.
À quoi sert vraiment l’étrave à bulbe ?
Applications Pratiques et Retours d'Expérience

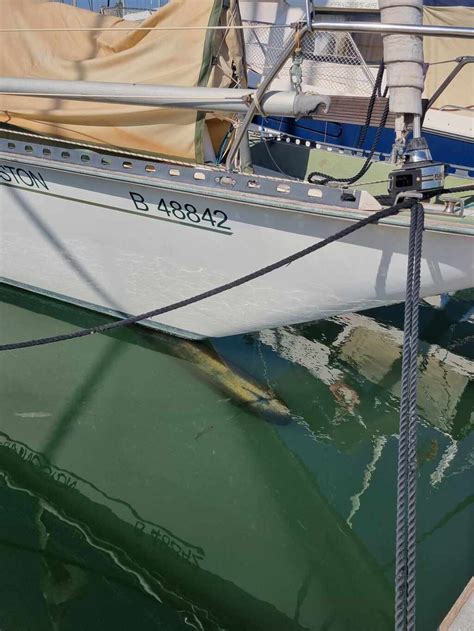

Pour les passionnés de construction navale amateur, l'installation peut être complexe. Une méthode citée consiste en la fixation sous le milieu de carène d'une règle en U maintenue au moyen de 2 sangles à cliquet entourant la proue et le bau, puis mise dans l'axe avec un niveau. L'intérêt étant de voir si on peut constater visuellement le régime pour lequel le bulbe est le plus efficace, par exemple si ce régime correspond au moment où le creux de la vague d'étrave atteint l'arrête ou le milieu de la proue.
Dans le milieu de la plaisance et de la compétition, le bulbe prend une autre dimension, notamment sur les voiliers de type IMOCA. Le bulbe de quille d'un IMOCA se situe tout en bas du voile de quille, à 4,50 m sous la surface. La jauge impose un tirant d'eau de 4,50 mètres maximum, ce que tous les architectes exploitent à fond dans le dessin de leur voilier. Actuellement sur les IMOCA, leurs formes varient surtout en fonction du poids désiré. Cette ogive, plate sur le fond pour mettre un maximum de poids au plus bas, est arrondie sur les côtés en se terminant à plat sur l'arrière, pour une recherche de la meilleure hydrodynamique.
Il est important de souligner que le "Normandie" n'était pas le premier navire à utiliser cette innovation, présente de nos jours de façon quasiment systématique sur tous les gros bâtiments. Les systèmes à bulbe sont donc un compromis : étrave fine en lame à la surface et au dessus, étrave ronde en dessous. Comme l'a noté un observateur, "Je vous livre mon approche à travers mon blog, si cela vous intéresse je vous ferais part des gains apportés ou pas de mes nouveaux appendices". Cette recherche constante d'optimisation montre que, malgré une maîtrise théorique, chaque carène reste un cas d'étude unique où la pratique de l'hydrodynamique demande une adaptation fine et rigoureuse.
