L'architecture navale est un domaine où la physique des fluides rencontre des contraintes structurelles majeures. Lorsqu’un navire se déplace, il n'est pas seulement confronté à la résistance de frottement de l'eau sur sa coque, mais également à la création d'un système de vagues complexe qui absorbe une part considérable de son énergie propulsive. La compréhension du bulbe d’étrave et de son interaction avec les formes d’étrave droite permet de saisir comment l'ingénierie moderne optimise l'efficacité énergétique des navires de fort tonnage.
La résistance hydrodynamique et le rôle du bulbe
La résistance hydrodynamique rencontrée par un navire est un concept souvent mal interprété. Le déplacement du navire dans l'eau crée une pression sur son étrave et une dépression à sa poupe. Lorsqu'on ajoute une excroissance à l'avant, le bulbe, une dynamique de pressions supplémentaires s'installe. Il y a aussi une pression créée à l'avant du bulbe et une dépression sur son arrière, le tout étant variable avec la vitesse. L'astuce consiste à mettre la dépression du bulbe en coïncidence avec la pression de l'étrave.

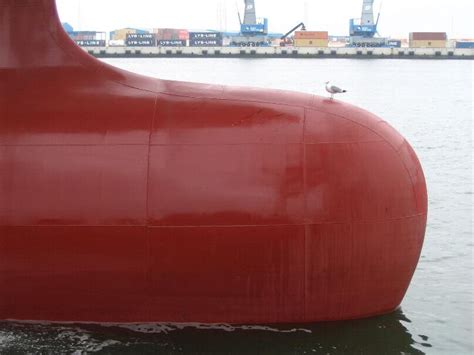

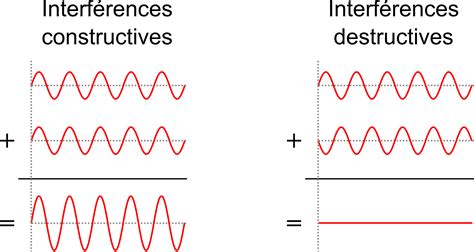

Ce renflement à l'avant du navire a pour but de créer une vague à l'avant. À une certaine vitesse, le creux de cette vague créée artificiellement coïncide avec le sommet de la vague d'étrave, qui se retrouve annulée. En général, on centre cela sur la vitesse en service habituelle du navire. Évidemment, la dépression du bulbe est plus faible que la pression de l'étrave, mais le bilan énergétique global est positif : on est gagnant.
Le bulbe fait partie de la carène, or celle-ci dépend d'un tas de choses : type de navire, vitesse, déplacement, nombre de propulseurs, etc. Il est donc normal qu'il y ait beaucoup de types de bulbes. Pour simplifier, on peut dire que le bulbe fait un plus gros trou dans l'eau et que le navire pourra donc plus facilement s'y glisser. Une autre fonction, souvent citée, est que le dispositif déplace à l'avant la première crête de vague, ce qui augmente virtuellement la longueur à la flottaison du navire et donc sa vitesse maximale théorique.
Évolution historique : De l'éperon antique au "Normandie"
Les bulbes ont été inventés de manière fortuite à l'époque des Romains ou un peu avant. Ils avaient mis des appendices qui étaient en réalité des éperons pour couler l'adversaire, ce qui était la principale stratégie en l'absence de canon. Les marins se sont aperçus que les galères qui en étaient équipées allaient soudainement plus vite que les autres. Cette invention tombée dans l'oubli a été redécouverte avec les cuirassés munis d'éperons. Ceux qui en étaient munis allaient plus vite que leurs sisterships. La théorisation a suivi et a débouché sur la forme en bulbe moderne.
Bien que le Normandie ne fût pas le premier navire à utiliser cette innovation, utilisée de nos jours de façon quasiment systématique pour tous les navires de fort tonnage, sa conception par Vladimir Yourkevitch reste un cas d'école. Yourkevitch, ingénieur naval formé aux chantiers de la Baltique à Saint-Pétersbourg, a révolutionné les formes de carène. Dans la nouvelle coque, les côtés vus de dessus étaient parallèles entre eux sur une beaucoup plus grande longueur que traditionnellement. Le fond de la coque était également plat sur une beaucoup plus grande longueur, ce qui apportait un gain de stabilité important à flot.
NORMANDIE : Le paquebot gaché
La coque de Yourkevitch avait des formes complexes à la proue, la rendant très efficace pour couper dans les vagues et les écarter du navire, et à la poupe, produisant un sillage très léger. La plus visible de ces différences était le bulbe à la base de la proue, dénommé "forefoot" (littéralement "pied avant") par les anglo-saxons. Cette efficacité était telle que le Normandie nécessitait moins de puissance machine pour atteindre une vitesse donnée que son rival, le Queen Mary.
Contraintes de conception et intégration structurelle
L'intégration d'un bulbe n'est pas sans défis techniques. Un bulbe d'étrave implique de grandes contraintes de construction, car il est difficile de le concevoir avec des surfaces développables, plus faciles à former. Sur de petits bateaux, la surface de dérive et le volume immergé changent aussi considérablement avec l'ajout d'un bulbe ; il est rarement applicable aux bateaux de petites dimensions.
Le bulbe d'étrave est beaucoup moins élancé que le navire dans son ensemble. En effet, la longueur des sections horizontales du bulbe est seulement de l'ordre de 2 à 3 fois plus importante que la largeur de ces sections. Pour que cela fonctionne, il faut que le bulbe soit immergé en permanence, donc exclus les voiliers qui sortent leur étrave de l'eau trop souvent. Il faut aussi que la vitesse ne dépasse pas la vitesse de carène, donc ne déjauge pas. Même lège, cela fonctionne encore un peu par l'allongement de flottaison procuré par la proéminence du bulbe.
Par ailleurs, la structure du navire lui-même subit des contraintes importantes. La poutre navire est d'un seul bloc, c'est sa souplesse qui absorbe les déformations. Il est jamais vu d'un bon œil de voir les fissures progresser dans le pont ou les superstructures quand le mauvais temps s'éternise.
Propulseurs d'étrave et complexité opérationnelle

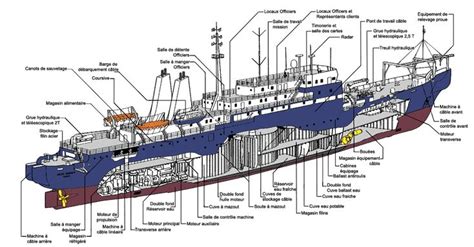

Sur les grands navires, comme le Queen Mary 2, les besoins en manœuvrabilité dictent la conception de l'étrave. Les propulseurs d'étrave (PE) peuvent demander des puissances importantes, jusqu'à 10 MW en plusieurs tunnels. Plus un PE est puissant, plus le diamètre du tunnel doit être important, et l'on conçoit rapidement que ce n'est pas facile à loger dans une étrave. De plus, le tunnel introduit une résistance supplémentaire à l'avancement en perturbant l'écoulement de l'eau.
Le système de propulsion moderne, tel que les pods, offre une flexibilité immense. Chaque pod dispose d'un moteur électrique et d'une hélice tractrice. L'avantage des hélices est que cela permet un diamètre d'hélice plus petit pour une même puissance, ce qui peut être plus important que le rendement pur, en particulier pour des histoires de tirant d'eau. Soit les vitesses de rotation sont différentes, soit les pas sont différents, ce qui fait que la première hélice accélère l'eau à une vitesse intermédiaire, et la seconde la reprend à cette vitesse pour finir de l'accélérer à la vitesse souhaitée.
L'innovation continue avec des formes comme le rostre, que l'on peut voir sur les dernières vedettes de la SNSM. Le principe reste le même aux basses vitesses, mais au voisinage des vitesses plus élevées, le bulbe, de par ses formes anguleuses, se comporte comme une seconde étrave. Les systèmes à bulbe sont donc un compromis : étrave fine en lame à la surface et au-dessus, étrave ronde en dessous. Dans les villages gaulois, ils ne sont jamais tous d'accord sur la forme idéale, mais l'analyse scientifique des écoulements confirme que l'optimisation hydrodynamique est l'un des piliers de l'économie de carburant maritime.
