La cartographie des processus est une technique fondamentale qui permet de planifier la charge de travail et les opérations de manière visuelle au sein d'une entreprise. Elle consiste à produire une « carte » qui décrit visuellement un flux de travail composé d’une série d’événements, ce qui permet d’optimiser la gestion et la planification. Cette représentation graphique de tous les processus liés entre eux par des liens logiques d’informations, de matière ou de production offre une vision globale du fonctionnement de l'entreprise.
Le but de la cartographie des processus est d’apporter une compréhension globale du fonctionnement d’une entreprise. Cette représentation, bien que parfois simplifiée, permet de montrer, sur une même illustration, comment l’entreprise s’organise depuis l’identification de son marché jusqu’à son client final. En 1921, Frank Gilbreth - de l'American Society of Mechanical Engineers (ASME) - a schématisé pour la première fois un processus dans le but de l'améliorer, marquant ainsi le début de cette pratique.
Les Bénéfices Incontournables de la Cartographie des Processus
Les cartographies de processus permettent de voir plus clair sur les projets d’une entreprise. Elles sont non seulement une partie essentielle de la documentation des processus, mais aussi une méthodologie populaire d’amélioration des processus d’entreprise. Elles contribuent à l'optimisation de l'efficacité des entreprises et organisations.
1. Partage des Objectifs et Amélioration de la Communication
La cartographie des processus met en évidence la séquence ordonnée des différentes étapes nécessaires à l’exécution d’une action, donnant une vue d’ensemble des tâches à accomplir. Elle informe chaque partie prenante de son rôle et de ses responsabilités.Dans le passé, les collaborateurs se contentaient souvent d'exécuter des tâches sans toujours en comprendre le sens global. Aujourd'hui, l'intérêt croissant des salariés pour leur rôle dans l'entreprise représente une opportunité à saisir. La cartographie, associée à la description des processus, est un support idéal pour permettre à chacun d’identifier la provenance des éléments dont il a besoin et l'impact de son travail sur celui des collègues. Quoi de plus gratifiant que d’être capable de se situer dans toute la complexité de l’organisation d’une entreprise ?
Un autre apport considérable de cette cartographie en termes de communication réside dans la prise de conscience de l’importance de l’écoute du marché et de l’écoute client. La satisfaction client est l’un des piliers de la qualité, et la cartographie aide les collaborateurs à comprendre comment ils y contribuent. Il n’est jamais inutile de rappeler qu’il est plus efficace de fidéliser les clients plutôt que d’aller systématiquement en rechercher de nouveau.
2. Détection des Inefficacités et Optimisation
La cartographie des processus permet d'identifier les goulots d'étranglement, les répétitions et les retards. En mettant en évidence les freins qui ralentissent le bon déroulement d’un processus, elle donne l’opportunité de savoir précisément à quelle étape du processus ils surviennent. Les cartes de processus vous aident à comprendre les caractéristiques importantes d'un processus, ce qui vous permet de produire des données utiles à utiliser dans la résolution de problèmes. L'objectif est de mettre en lumière le gaspillage, de fluidifier les processus de travail et d'optimiser leur compréhension par chacun.
Formaliser les processus, c’est créer des points de repère exploitables. Chaque processus dessiné peut être analysé selon des indicateurs : temps, coûts, tâches, délais, points de friction. Ces métriques permettent de repérer les dysfonctionnements, de les isoler, puis de prioriser les actions correctrices. Plutôt que de réagir au « ressenti » que l’entreprise ne fonctionne pas bien, vous pouvez objectiver, par exemple, en identifiant un goulet d’étranglement dans le CRM ou un délai fournisseur trop long. Cela vous aide à réagir de manière mesurée, en allouant la bonne énergie là où elle est la plus utile.
Lorsqu’une difficulté apparaît, elle est souvent localisée entre deux processus. Une vue plus globale est souvent nécessaire pour rechercher les points de rétention, les écarts, et surtout les améliorations qui permettront de faciliter l’organisation de la structure. En croisant votre cartographie avec d’autres ressources telles que les données d’exploitation, les ressources matérielles et humaines, d’autres problématiques peuvent être analysées.
3. Documentation des Procédures et Transfert des Connaissances
Le fait de noter les éléments nécessaires à l’accomplissement d’une tâche permet de la reproduire plusieurs fois. Les cartes de processus fournissent un outil de documentation essentiel.
La documentation des processus est une feuille de route pour votre entreprise : elle vous aide à identifier l'état actuel d'un processus afin de comprendre comment vous pouvez l'améliorer. Toute tâche qui est effectuée plus d'une fois ou effectuée par plusieurs personnes se doit d'être documentée. Par exemple, même les pilotes les plus qualifiés, qui passent des milliers d'heures à s'entraîner et à voler, s'appuient sur des listes de contrôle avant le décollage. La documentation des processus vous permet également de connaître les activités de chaque personne et de mieux comprendre les rouages de l'entreprise. Si vous ne documentez pas un processus, il est repensé par chacun de ses exécutants.

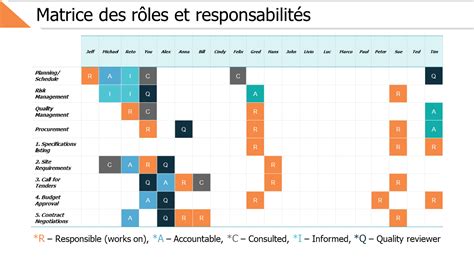

4. Définition des Rôles et des Responsabilités
En résumant les rôles et les responsabilités de chaque membre de l’organisation, la cartographie des processus contribue au contrôle des activités de l’entreprise. En mettant en évidence les différentes étapes, mais aussi les personnes qui les prennent en charge, la cartographie des processus montre à chacun comment se déploie cette chaîne d’événements et quel est son rôle spécifique au sein de cette succession. Cela crée un langage commun : tant au niveau de la dénomination (éviter les abus de jargon) qu’au niveau des flux d’information entre les équipes, facilitant ainsi la coopération.
5. Introduction d’Améliorations et Démarche d'Amélioration Continue
Avoir une vue d’ensemble de l’activité de l’entreprise permet de prendre des mesures visant à corriger les anomalies. C’est un outil d’intégration (des nouveaux salariés) et de formation (des salariés déjà en poste) dans une démarche d’amélioration continue.
La vision globale du fonctionnement de l’entreprise qui découle de la cartographie des processus permet à la direction de garder un œil sur la conformité réglementaire de chaque processus (et de chaque étape de ce dernier), dans une démarche d’amélioration de la qualité. La norme ISO 9001, qui octroie aux entreprises une certification de qualité, préconise cette approche d’organisation par processus - avec la cartographie comme outil pour les formaliser efficacement. En outre, l’orientation utilisateur qui est au cœur du management de la qualité est grandement facilitée par la mise en évidence de la valeur ajoutée apportée par chaque étape d’un processus.
Applications Concrètes de la Cartographie des Processus
La cartographie des processus est un outil polyvalent applicable à de nombreux domaines d'activité.
Dans la Logistique et la Supply Chain
Dans le domaine de la logistique, les cartographies des processus permettent de collecter des informations sur des sujets tels que la localisation, la conception et l’agencement d’un entrepôt, les politiques de distribution de l’entreprise, les opérations ou la traçabilité des marchandises. Elles sont essentielles pour illustrer les étapes de la chaîne d’approvisionnement. Par exemple, un détaillant qui souhaiterait améliorer son processus de livraison commencerait par cartographier son processus « De la commande à la livraison » pour repérer les points de friction (préparation de commande, saisie manuelle, suivi des colis…). Des solutions comme le logiciel de gestion d’entrepôt Easy WMS de Mecalux peuvent booster les performances des entrepôts traditionnels et automatisés, en s'appuyant sur une compréhension approfondie des processus grâce à la cartographie.
Pour la Compréhension des Procédures de Paiement et les Stratégies de Vente
La cartographie permet de comprendre les procédures de paiement et de résumer une stratégie de vente. Elle est utile pour définir les entrées et les sorties du processus (input et output). Pour un processus qui consiste à fabriquer un produit, par exemple, l’output renvoie au produit fini, que l’on s’apprête à diffuser dans le commerce.
💡 La Minute QSE : Cartographie des processus
Pour l'Amélioration de la Qualité et la Conformité ISO 9001
Un des objectifs de la cartographie des processus est d'acquérir une meilleure compréhension d'un processus. La norme ISO 9001, qui octroie aux entreprises une certification de qualité, préconise cette approche d’organisation par processus. La cartographie, bien que non obligatoire, est vivement conseillée car tous les éléments qui peuvent la composer sont des éléments d’entrée de la revue de direction. Si vous choisissez de viser une norme ISO (9001, 14001, 27001…), vous êtes déjà bien préparé : la cartographie offre la traçabilité, la documentation et la visibilité exigées.
Les Différents Types de Cartographies de Processus
Il n’existe pas de formalisme préétabli pour la cartographie des processus, mais certaines représentations ont démontré leur pertinence. Le but étant que votre document corresponde au message que vous souhaitez véhiculer.

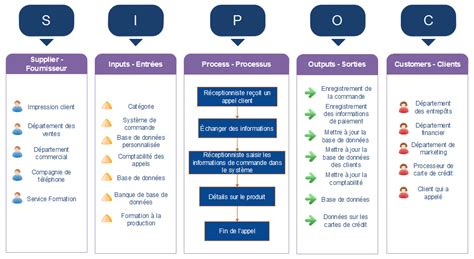

1. Cartographie SIPOC
SIPOC est l’acronyme de Suppliers, Inputs, Process, Outputs, Customers. En français, cela peut se traduire par Fournisseurs, Entrées, Processus, Sorties, Clients. Ce type de cartographie est particulièrement utile pour identifier les principaux éléments d'un processus et leurs interactions, offrant une vue d'ensemble rapide.
Pour un processus, il s’agit de déterminer les objectifs du processus, afin de savoir si celui-ci converge vers ces objectifs attendus. Il faut comprendre quels sont les clients ciblés, en lien avec l’objectif, et définir ce à quoi le processus est censé répondre. Il est également nécessaire d'identifier les fournisseurs, aussi bien ceux qui livrent les matières premières en entrée de processus, que les collaborateurs qui renseignent les entrées (inputs).

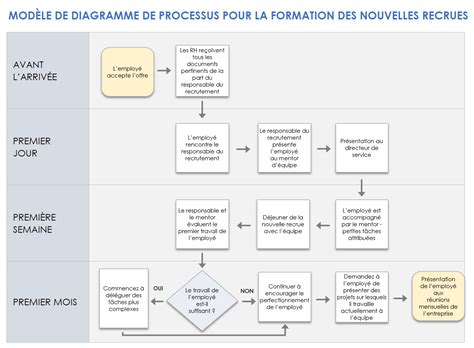

2. Carte de Mise en Œuvre (Swimlane Diagram)
Le diagramme à couloirs, ou "swimlane diagram", est un organigramme qui, en plus des étapes à suivre, affiche le responsable concerné. Cela en fait une option pratique pour la mise en œuvre, car il montre les relations entre les étapes du processus et les unités fonctionnelles (équipes/départements).
3. Cartographie de la Chaîne de Valeur (Value Stream Mapping)
Cet outil, appelé value-stream mapping en anglais, exploite davantage le potentiel de la cartographie des processus. Il montre les activités principales d’un processus, de la vente à la livraison, sans inclure les fonctions supports. Un guide complet de la cartographie de la chaîne de valeur permet d'apprendre à les dessiner.
4. La Cartographie Globale, Processus Critiques et Procédures
Pour clarifier, on peut distinguer quatre niveaux d’information :
- La cartographie globale : La vue d’ensemble de la PME - fonctions supports, managériales et opérationnelles. C'est souvent un premier graphe de niveau, dit « niveau 0 ».
- Le processus critique (ex. POTC : Processus d’Obtention et de Traitement des Commandes) : La chaîne de valeur principale.
- Les processus : Chaque grand bloc du schéma global, décomposé en séquences d’actions (par exemple : sourcing, recrutement, production, contrôle). Si l’on “zoome” sur les processus de réalisation, et en particulier sur la boîte “Production”, nous atteignons le niveau 1 détaillé.
- Les procédures : Le niveau le plus fin, avec des logigrammes, des guides, des check-lists, des supports de formation, des workflows opérationnels.
Symboles et Langages de Modélisation
Les éléments clés de la cartographie des processus comprennent des actions, des étapes d'activité, des points de décision, des fonctions, des entrées/sorties, des personnes impliquées, des mesures de processus et le temps requis. Chaque élément d'une carte de processus est représenté par un symbole spécifique.

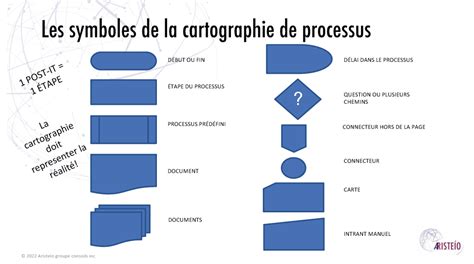

Symboles Standardisés
Les symboles de processus sont aussi communément appelés symboles d'organigramme, formes d'organigramme ou symboles de diagramme de flux.
- Ovales : Pour le début et la fin du processus.
- Rectangles : Pour représenter une action ou une étape du processus.
- Losanges : Pour les décisions ou les conditions. Les flèches qui partent d'un losange portent généralement l'intitulé « oui » ou « non ».
- Flèches : Pour montrer la séquence d’une étape à la suivante.
- Cercles : Pour montrer les étapes du processus.
- Rectangle arrondi à un seul côté : Il représente un temps d’arrêt avant la reprise du travail.
Le Langage de Modélisation Unifié (UML) et BPMN2
Ces symboles proviennent du langage de modélisation unifié (UML en anglais), qui est une norme internationale pour l'élaboration des cartes de processus. Bon nombre de ces symboles de cartographie des processus ne s'utilisent que dans des contextes techniques très spécifiques, où tous les participants comprennent les symboles utilisés. Pour une cartographie ordinaire des processus, les formes d'organigramme basiques constituent un choix idéal.
Le langage de modélisation unifié (UML en anglais) est le langage le plus utilisé par les logiciels. De même, la cartographie se représente souvent par des diagrammes en BPMN2 (Business Process Model and Notation), un standard très répandu qui facilite grandement la phase d’automatisation ultérieure des processus dans les outils BPM.
Comment Créer une Cartographie des Processus Efficace ?
La cartographie des processus a été rationalisée grâce aux logiciels permettant une meilleure compréhension des processus. Les cartes peuvent être créées à l'aide de logiciels courants tels que Microsoft Word, PowerPoint ou Excel, mais il existe d'autres logiciels plus adaptés, comme le générateur de diagramme de flux gratuit de Canva avec son Tableau blanc en ligne offrant un espace infini et des éléments de design.
1. Choisir le Processus à Illustrer et Définir les Objectifs
La première étape consiste à choisir le flux de travail que vous souhaitez représenter. Décidez où vous voulez commencer : est-ce le processus qui n’est pas performant ? Est-ce le processus qui est important pour votre nouvelle stratégie ? Ou est-ce le processus qui a un impact direct sur la satisfaction du client ? Formaliser clairement un ou des objectifs est crucial pour savoir ce que l'entreprise souhaite atteindre grâce à la cartographie. Ces objectifs doivent être en accord avec la mission, la vision et la stratégie de l’organisation.
2. Déterminer les Implications et Recueillir les Informations
Il est essentiel de déterminer les implications de l’exécution du processus. La contribution de toutes les personnes impliquées dans le processus est nécessaire afin de s’assurer que tous les aspects du processus sont couverts par la cartographie. Cela implique de collecter des données de diverses manières : brainstorming, ateliers, comités de pilotage, entretiens individuels, observation terrain. Impliquez les parties prenantes pour garantir une vision juste et complète.
3. Ordonner les Étapes et Définir les Rôles
Identifiez les points de départ et d’arrivée, puis rassemblez autant d’informations que possible sur les étapes intermédiaires. Explorez toutes les activités nécessaires pour mener à terme le processus et organisez les éléments de votre liste en étapes successives. Faites attention à la façon dont vous divisez les étapes : les actions qui vont logiquement ensemble doivent rester groupées. Définissez les personnes qui seront impliquées dans le processus et leurs rôles.
4. Choisir le Format et le Niveau de Détail
Choisissez le format de votre cartographie. Plutôt que d’entrer immédiatement dans des procédures très détaillées, adoptez différents niveaux d’abstraction : processus global, zoom sur des séquences d’actions, zoom sur certaines tâches critiques. Cette approche préserve la lisibilité tout en permettant des approfondissements où c’est nécessaire. Ne gardez que les détails nécessaires sur votre carte pour ne pas la surcharger et la rendre difficile à lire.
5. Réviser et Valider la Cartographie
Il est impératif de réviser votre cartographie à plusieurs. Testez la cartographie auprès des équipes, puis corrigez les points de divergence, ajoutez les règles manquantes et précisez les indicateurs. Le plus efficace est que cet exercice se déroule sous forme d’ateliers participatifs, conviant l’ensemble des parties prenantes concernées par le périmètre en question, afin de permettre une plus grande objectivité et faciliter l’adhésion aux perspectives de changement.
Pièges à Éviter et Conseils pour une Cartographie Réussie
La cartographie ne doit pas devenir un piège bureaucratique.
Éviter l'Ultra-Formalisation
Ne pas documenter chaque détail. Une représentation schématique doit rester lisible. Si vous détaillez jusqu’à chaque micro-action, la cartographie perd son efficacité : elle devient lourde, difficile à mettre à jour, et peu consultée. Limitez le nombre d'étapes : utilisez des sous-parties pour des tâches longues et reprenez les énumérations à 0 pour chaque sous-partie.
Impliquer les Équipes Terrain
Évitez que la cartographie soit imposée depuis la direction sans retour du terrain. Il est important de collecter les pratiques actuelles auprès des collaborateurs, pour créer des processus réalistes et acceptés. Autrement, vous risquez un décalage entre la théorie et la réalité, et un désengagement. Construire en co-conception avec les équipes renforce l’appropriation, la motivation et la qualité des processus.
Limiter l'Optimisation Inutile
Toutes les améliorations ne méritent pas d’être faites. L’objectif n’est pas d’optimiser pour optimiser, mais d’avoir des processus stables, compréhensibles et évolutifs. Identifiez les inefficacités et les goulots d’étranglement dans les processus. Quelles sont les étapes qui devraient être éliminées ? Mettez en œuvre les améliorations à plus petite échelle dans un premier temps. De cette façon, s’ils fonctionnent mieux, vous pouvez les appliquer à plus grande échelle.
Préparer une Feuille de Route d'Amélioration
La cartographie n’est pas un exercice ponctuel : elle doit déboucher sur un plan d’action. Identifiez les zones à prioriser, fixez des indicateurs, planifiez des cycles d’amélioration (revues, ajustements, formation). Ce plan doit rester agile : la cartographie doit évoluer au rythme de votre PME. La cartographie des processus n’est pas une fin en soi, mais un levier stratégique. Formaliser vos processus via une cartographie n’est pas un frein à l’innovation : c’est un levier pour poser un socle solide, améliorer la coopération, professionnaliser vos pratiques et piloter votre activité avec rigueur.
