Le fonctionnement d'un objet technique du quotidien repose systématiquement sur une gestion rigoureuse de l'énergie. Pour comprendre comment un outil tel qu'un sécateur électrique parvient à sectionner des branches avec précision, il est nécessaire de décomposer ses composants internes en blocs fonctionnels. Chaque bloc possède une fonction élémentaire qui agit sur le flux énergétique, transformant une source brute en une action mécanique utile. La chaîne d'énergie d'un système représente l'ensemble des éléments qui participe au cheminement de l'énergie à travers celui-ci pour obtenir son fonctionnement. Parallèlement, pour que cette énergie soit maîtrisée, une chaîne d'information recueille et traite les données pour commander les systèmes et la chaîne d'énergie.
Les fondements des systèmes automatisés
Dans un système automatisé, deux structures distinctes mais interdépendantes sont définies. D'une part, la chaîne d'énergie, qui s'étend depuis le stockage de celle-ci jusqu'à l'utilisation finale afin de répondre au besoin. D'autre part, la chaîne d'information, qui recueille et traite les données pour commander les systèmes et la chaîne d'énergie. Il est possible de détailler chaque action sur ces chaînes par des blocs fonctionnels.

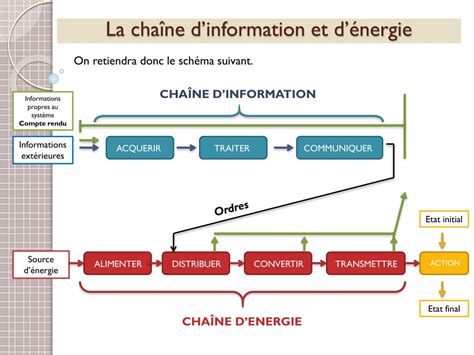

Le lien entre les deux chaînes est fondamental : la chaîne d'information et la chaîne d'énergie sont liées. En effet, des organes comme les capteurs, le processeur ou la carte électronique commandent la distribution en énergie qui permet de commander des actions. Sans cette interaction constante, le sécateur serait incapable de s'adapter à la taille de la branche ou de s'arrêter en fin de course.
La chaîne d'information : le cerveau du sécateur
La chaîne d'information d'un système automatisé décrit l'ensemble des organes qui traitent, via des processeurs ou des cartes électroniques, et qui captent l'information à l'aide de capteurs. Ces composants permettent à l'outil de "comprendre" son environnement immédiat, comme la position des lames ou la pression exercée par l'utilisateur.
Des informations venant d'un utilisateur ou d'un système extérieur, telles qu'une télécommande, une liaison radio ou une simple pression sur la gâchette, peuvent aussi être transmises à ces organes pour générer une réponse visible ou audible, comme l'allumage d'un gyrophare, un signal sonore, un affichage sur écran ou une liaison radio.

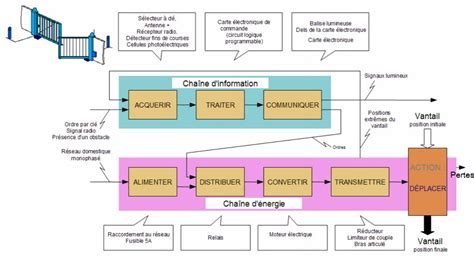

Les principaux blocs fonctionnels de la chaîne d'information sont :
- Acquérir : prélever des informations à l'aide de capteurs, par exemple pour détecter la position de la lame mobile.
- Traiter : commander à l'aide d'un automate ou d'un microcontrôleur qui analyse les données reçues.
- Communiquer : assurer l'interface avec l'utilisateur et/ou d'autres systèmes, permettant de signaler l'état de charge de la batterie ou un mode de fonctionnement particulier.
- Transmettre : assurer l'interface avec l'environnement de la partie commande, en envoyant le signal électrique vers le bloc de distribution.
La chaîne d'énergie : la force motrice
La chaîne d'énergie d'un système automatisé décrit l'ensemble des organes qui réalisent une action physique. Cette chaîne part du stockage ou de l'alimentation en énergie, qu'elle soit électrique ou issue d'une autre source, puis relie chaque organe à sa fonction, par exemple distribuer l'énergie au moteur via un contacteur ou un variateur électronique.
Souvent, l'énergie est convertie par un moteur en énergie mécanique de rotation, puis cette énergie mécanique de rotation est transformée en translation ou en une rotation plus lente ou plus rapide, adaptée à la coupe des végétaux.
Les principaux blocs fonctionnels de la chaîne d'énergie sont :
- Stocker : conserver l'énergie dans le système, généralement via une batterie lithium-ion pour un sécateur.
- Alimenter : mettre en forme l'énergie en énergie utilisable par le système. Cela inclut les éléments qui fournissent l'énergie par l'intermédiaire d'un réseau, comme un chargeur, ou d'un système autonome.
- Distribuer : un distributeur ou un contacteur distribue l'énergie à l'actionneur. Ce bloc permet de gérer la mise à disposition de l'énergie, agissant comme un robinet électrique.
- Convertir : transformer l'énergie reçue en une autre énergie. Dans le cas du sécateur, le moteur électrique convertit l'énergie électrique en énergie mécanique.
- Transmettre : cette fonction est remplie par l'ensemble des organes mécaniques de transmission de mouvement et d'effort, tels que les engrenages, les courroies, l'accouplement ou l'embrayage, nécessaires pour démultiplier la force de coupe.
Tuto - Moteur électrique - Comprendre et fabriquer un moteur à courant continu
Architecture fonctionnelle et composants
Pour approfondir la compréhension, il convient d'analyser chaque bloc en fonction de son rôle spécifique dans le cheminement énergétique. Le bloc alimenter regroupe les éléments qui fournissent l'énergie par l'intermédiaire d'un réseau (prise électrique, chargeur) ou d'un système autonome (panneau photovoltaïque, pile). Dans un sécateur, c'est le chargeur qui permet de régénérer l'énergie consommée.
Le bloc stocker concerne les éléments qui permettent le stockage ou l'accumulation d'énergie, comme les condensateurs, les batteries ou les réservoirs. La batterie est ici l'élément central garantissant l'autonomie de l'outil sur le terrain.
Le bloc distribuer intègre les éléments qui permettent de gérer la mise à disposition de l'énergie, comme l'interrupteur, l'électrovanne (robinet électrique) ou le variateur de lumière. Dans le sécateur, il s'agit de la carte électronique qui, sur ordre de la chaîne d'information, laisse passer le courant vers le moteur.
Le bloc convertir est crucial : il transforme l'énergie reçue en une autre énergie. L'actionneur, qu'il s'agisse d'un vérin, d'un moteur ou d'une résistance chauffante, opère cette conversion. Pour le sécateur, le moteur électrique est l'actionneur principal qui transforme l'électrons en mouvement rotatif.
Enfin, le bloc transmettre assure le mouvement final. L'ensemble des organes mécaniques de transmission de mouvement et d'effort (engrenages, courroies, accouplement, embrayage) permet de passer d'une rotation rapide du moteur à une force de coupe élevée nécessaire pour trancher le bois.
Intégration systémique
La complexité d'un sécateur moderne réside dans la finesse du lien entre les deux chaînes. Lorsque l'utilisateur appuie sur la gâchette, la chaîne d'information acquiert cette donnée, la traite par un microcontrôleur, puis transmet l'ordre au bloc de distribution de la chaîne d'énergie. La batterie libère alors son énergie, le moteur convertit cette électricité en rotation, et le système de transmission mécanique démultiplie cette force pour actionner la lame.
Ce processus, bien que rapide, est parfaitement orchestré par les composants de la chaîne d'information qui contrôlent en permanence la position de la lame pour éviter tout blocage ou surconsommation. À chaque étape, l'énergie est transformée, stockée ou distribuée selon des règles strictes définies par la conception initiale du système.
La compréhension de ces blocs permet de modéliser n'importe quel système automatisé. Que l'on analyse une porte de garage automatisée, une machine industrielle ou un outil de jardinage comme le sécateur, la logique demeure identique : acquérir, traiter, communiquer et transmettre pour l'information, puis stocker, alimenter, distribuer, convertir et transmettre pour l'énergie. Cette approche permet de diagnostiquer les pannes et d'optimiser les performances en isolant précisément quel bloc fonctionnel est défaillant ou nécessite une amélioration. L'interdépendance des organes garantit que chaque mouvement est le résultat d'une cascade logique où l'information commande la puissance, assurant ainsi la sécurité et l'efficacité de l'outil au quotidien.
