Avant toute manipulation de votre produit STIHL, qu'il s'agisse de sa préparation à l'utilisation, de sa mise en service, de son nettoyage, de son transport, de son stockage, de son entretien, de sa réparation, de son dépannage ou de son élimination, il est impératif de lire attentivement le Manuel d'utilisation. Il existe différents outils de coupe pour diverses procédures : veuillez sélectionner l'outil de coupe que vous souhaitez monter et assurez-vous que la protection homologuée correcte pour cet outil est installée.
Comprendre le système de coupe et son remplacement

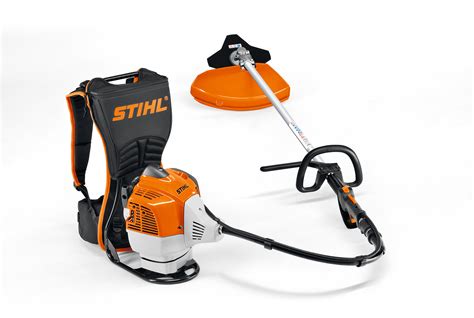

Le remplacement des outils de coupe sur une débroussailleuse STIHL, comme une FS300, suit une procédure spécifique pour garantir la sécurité et l'efficacité de l'appareil. Commencez toujours par éteindre votre débroussailleuse et, le cas échéant, retirez la batterie. Tenez la débroussailleuse de manière à ce que le support de l'outil de coupe soit dirigé vers le haut.
Pour démonter l'outil de coupe, poussez la broche (7) dans l'alésage jusqu'en butée et maintenez-la enfoncée. Tournez l'outil de coupe en métal (4) dans le sens horaire jusqu'à ce que la broche (7) s'enclenche, bloquant ainsi l'arbre (6). Ensuite, tournez l'écrou (1) dans le sens horaire. Vous pourrez alors retirer le disque/la bague de protection (2), la rondelle de butée (3), l'outil de coupe en métal (4) et le plateau de pression (5). Une fois ces éléments retirés, retirez la broche (7).
Pour l'installation du nouvel outil de coupe, placez la plaque de pression (5) sur l'arbre (6) de manière à ce que le plus petit diamètre pointe vers le haut. Placez le nouvel outil de coupe en métal (4) sur la plaque de pression (5). Si une lame de coupe d'herbe avec plus de quatre disques est utilisée, il est crucial d'aligner les bords de coupe de manière à ce qu'ils pointent dans le même sens que la flèche du sens de rotation sur la garde. Pour la lame de coupe de l'herbe, placez le disque de pression (5) sur l'outil de coupe en métal (4) de manière à ce que la courbure soit dirigée vers le haut. Pour le couteau de broyage, placez le disque/la bague de protection (2) sur la rondelle de butée (3) de manière à ce que le côté fermé soit dirigé vers le haut. Poussez la broche (7) dans l'alésage jusqu'en butée et maintenez-la enfoncée, puis tournez l'outil de coupe en métal (4) dans le sens anti-horaire jusqu'à ce que la broche (7) s'enclenche.
Le lanceur de débroussailleuse : rôle et fonctionnement

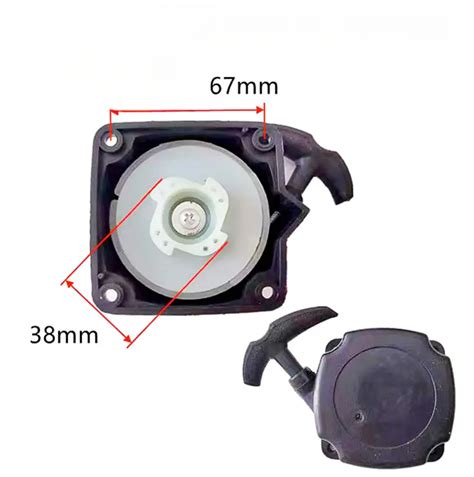

Le lanceur est un composant primordial pour le démarrage des appareils de motoculture thermiques, incluant les débroussailleuses STIHL. Son rôle est d'entraîner le moteur pour démarrer votre appareil. Un lanceur de débroussailleuse thermique est composé de plusieurs pièces détachées essentielles, dont une poignée, une cordelette, une poulie, un ressort et un ou deux cliquet(s). Bien que la composition de ces pièces puisse varier d'un appareil à l'autre et d'un modèle à l'autre, leur fonction reste la même.
Le lanceur est généralement situé sur le dessus de l'appareil, souvent à côté du réservoir, entre la poignée de maintien avant et la poignée de maintien arrière, et est protégé par un boîtier (ou capot ou carter). Lorsque vous tirez sur la poignée en plastique du lanceur, la cordelette en Nylon se déroule grâce à l'action du long ressort de rembobinage et à celle des deux cliquets qui s'engagent dans la coupelle pour permettre à la poulie de débrayer jusqu'à la rotation de l'arbre moteur. Une fois le moteur mis en marche, la poulie débraye, les cliquets se dégagent, le ressort se désarme, ce qui fait rembobiner la corde jusqu'à sa butée d'arrêt. Tous les éléments reprennent alors leur place initiale. Ce mécanisme ne peut fonctionner correctement si l'une des pièces dysfonctionne.
Réparer ressort lanceur de tondeuse, Débroussailleuse, tronçonneuse....
Pannes courantes du lanceur et leur résolution
Les pannes sur un lanceur de débroussailleuse sont fréquentes, et les pièces comme la corde, les cliquets, la poulie, le ressort ou le boîtier peuvent montrer des signes d'usure, peu importe la marque ou le modèle.
La cordelette a rompu

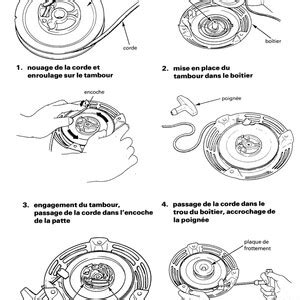

La corde d'un lanceur est très sollicitée et peut se fatiguer, perdre en tension, s'emmêler ou même se casser avec le temps. Pour remédier à ce problème, il faut démonter le lanceur. Retirez les 4 vis du carter à l'aide d'un tournevis adapté. Déroulez la corde du lanceur jusqu'au bout en tirant sur la poignée et en maintenant une légère pression sur la poulie. Introduisez un tournevis dans la poulie pour bloquer le mouvement créé par le ressort. Prenez la mesure exacte de la corde cassée ou abîmée. Pliez l'une des extrémités de la nouvelle corde pour la faire passer facilement dans l'œillet de la poulie. Faites-la ressortir à l'aide d'une pince plate au milieu de la poulie et faites-y un nœud bien serré pour la bloquer, en aplatissant bien le nœud avec le tournevis.
Ensuite, remettez le ressort en tension en tournant la poulie dans le sens des aiguilles d'une montre, tout en maintenant une pression sur la poulie. Saisissez l'autre extrémité de la cordelette et faites-la passer dans l'œillet du carter. Faites un nœud à la sortie de l'œillet autour du tournevis pour faire blocage. Faites entrer l'autre extrémité dans les interstices de la poignée et faites un nœud bien serré. Retirez le nœud fait autour du tournevis et laissez votre corde s'enrouler. J'ai même essayé avec un bout de corde qui me servait en montagne, à peu près du même diamètre, et j'ai bataillé avec un ami, mais ça fonctionne très mal, apparemment il n'y a pas que la corde qui est cassée, ça frotte énormément, même après un bon nettoyage.
La poulie est défaillante
La poulie, également appelée tambour, n'est pas sujette à des pannes fréquentes, mais elle peut s'user. Pour la retirer, agissez avec minutie car le ressort lui est accolé. Retirez tout d'abord les vis du boîtier pour accéder à l'intérieur du lanceur. Désarmez le ressort pour éviter le phénomène de rappel. Dévissez l'écrou central maintenant la poulie et sortez la poulie de son logement. Retirez en douceur le ressort qui est logé dans la partie centrale de la poulie à l'aide d'une pince plate, en veillant à ne pas le dérouler. Prenez la nouvelle poulie et insérez-y le ressort en veillant à ce que le crochet entre bien dans l'encoche de la pièce de rechange. Remettez en place la poulie en fixant le second crochet à l'encoche du carter. Revissez ensuite l'écrou et fixez votre carter grâce à ses 4 vis.
Les cliquets tournent dans le vide ou sont bloqués
Les cliquets d'un lanceur peuvent se bloquer, tourner dans le vide ou même casser, souvent à cause d'un tirage trop fort. Pour les remplacer, dévissez le carter de protection. Retournez la poulie pour avoir accès à la coupelle et à ses cliquets. Enlevez le cache et le petit ressort maintenant l'ensemble. Une fois les cliquets visibles, retirez-les ou retirez la coupelle constituée des cliquets selon l'état d'usure général des éléments. Si vous pouvez ne remplacer que les cliquets, c'est mieux car plus économique et écologique. Installez les nouveaux cliquets (certains sont équipés de petits ressorts qu'il faut remettre en premier) ou la cloche d'entraînement, avec délicatesse. Remettez le petit ressort puis le cache. Retournez la poulie pour la repositionner dans son logement initial, au cœur du carter. Revissez l'écrou central et fixez le carter. Ces étapes peuvent varier selon le modèle et la marque de taille-haie ou débroussailleuse que vous possédez. Référez-vous toujours au manuel d’utilisation du constructeur.
Le ressort est sorti de son axe

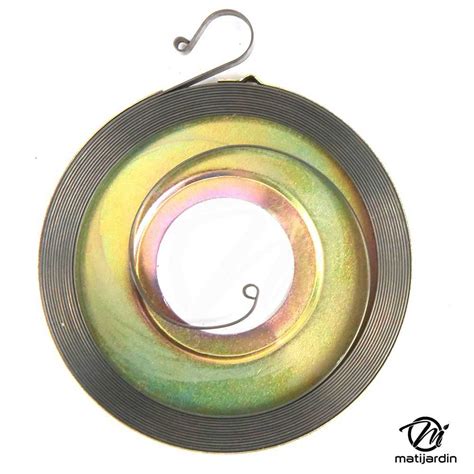

Le ressort d’entraînement, aussi appelé ressort de rappel, se présente sous la forme d'une bande fine en acier inox enroulée sur elle-même. Il est logé autour de la poulie, contre le carter de protection, et se maintient grâce à ses deux crochets se fixant dans des encoches (ou œillets) : l'une est située dans la poulie, la seconde dans le carter. Au fil des utilisations, ce ressort peut sortir de son axe, se détendre ou même se casser, et le ressort me semble abimé (claquement).
Pour le remettre à sa juste place ou le remplacer, dévissez les 4 vis du carter et ôtez-le pour avoir accès à la poulie et au ressort. Dévissez ensuite l'écrou central dans le sens des aiguilles d'une montre. Retirez la poulie constituée du ressort, logé initialement dans la partie centrale de la poulie. Retirez délicatement le ressort sorti de son logement pour le démêler. Saisissez le ressort démêlé et commencez à l'enrouler sur la paroi extérieure du centre de la poulie en fixant l'un des crochets sur l'encoche intérieure. Fixez bien le ressort avec vos doigts quand vous l'enroulez tout en faisant tourner la poulie. Remettez la poulie dans le logement du boîtier tout en maintenant bien le ressort et en insérant le second crochet dans l'encoche située sur le cache : un clic se fait généralement entendre quand la poulie est bien en place. Revissez l'écrou dans le sens inverse des aiguilles d'une montre puis finalisez votre auto-réparation en repositionnant le carter grâce à ses vis. Dans le cas d'un remplacement de ressort cassé, il sera plus simple à positionner puisqu'il est emballé enroulé. Vous tirez des conclusions rapidement, alors que sur certains modèles, il faut raccrocher le ressort et donc le ré-enrouler, quand il n'est pas cassé. Remonter le ressort, c'est le plus compliqué.
Le carter est enfoncé
Le carter fait office de boîtier de protection pour le dispositif d’entraînement qu’est le lanceur. Résistant, il peut s’enfoncer au fil du temps et gêner le bon fonctionnement de la poulie et du ressort de votre lanceur. Son remplacement implique simplement de dévisser l'ancien et de fixer le nouveau, en s'assurant que tous les composants internes sont correctement alignés avant de revisser.
L'importance d'un entretien régulier

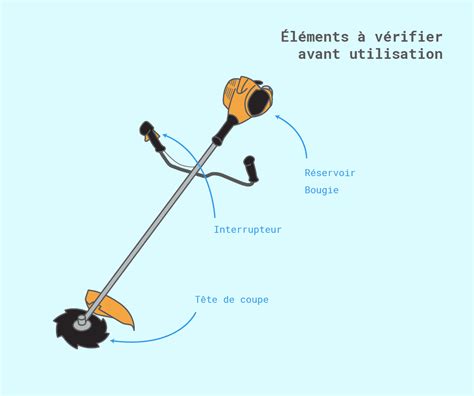

Les différentes pannes sur le lanceur de votre débroussailleuse peuvent être détectées lors de l'entretien régulier de votre appareil. C'est pourquoi nous vous recommandons de prendre soin de vos équipements en procédant à leur inspection dès que l'opportunité se présente. Afin de ménager votre appareil et ses pièces et accessoires, nous vous recommandons également de piloter votre outil de jardinage avec douceur en évitant les tirages brusques et les manipulations brutales. Avant toute manipulation, pensez à vous protéger les yeux grâce à des lunettes de protection afin d’éviter toute projection et portez des habits adaptés. Ces précautions simples peuvent prolonger la durée de vie de votre débroussailleuse STIHL et vous éviter des réparations coûteuses.
