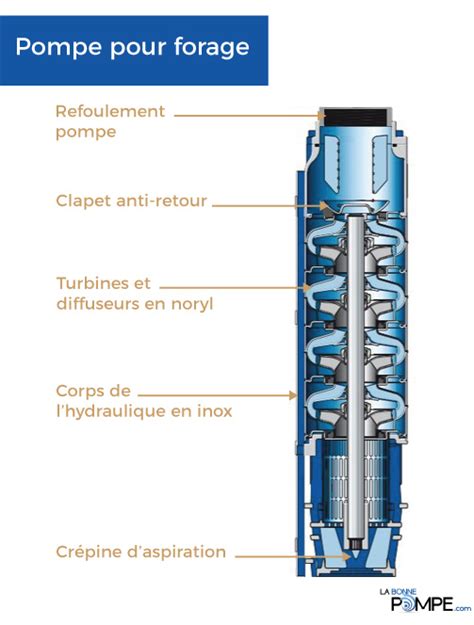

Une pompe immergée est un dispositif qui permet de pomper de l'eau d'une source et de la transférer à un autre endroit. Elle est généralement utilisée pour l'irrigation, le drainage ou pour assurer l'alimentation en eau potable. Au cœur de leur efficacité, se trouve un composant souvent sous-estimé : le condensateur. Que ce soit pour une pompe d'arrosage de jardin ou une pompe de piscine, le condensateur joue un rôle fondamental dans le démarrage et le fonctionnement stable du moteur. Sans cet élément, le moteur peinerait à démarrer, fonctionnerait de manière inefficace ou ne démarrerait même pas du tout. Comprendre son rôle, son fonctionnement, et comment l'entretenir ou le remplacer, est essentiel pour garantir la longévité et la performance de votre installation.
Qu'est-ce qu'un condensateur et pourquoi est-il essentiel pour une pompe monophasée ?

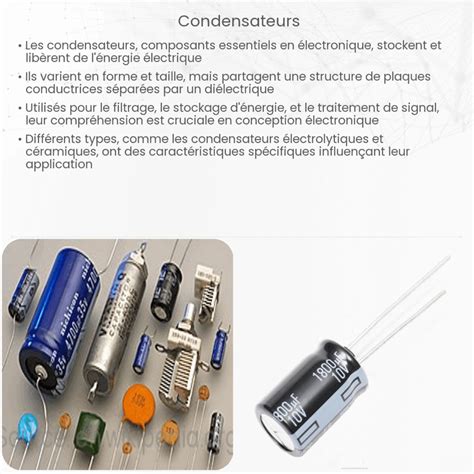

Le condensateur est un composant électrique qui joue un rôle important dans le fonctionnement de la pompe immergée. Il se présente sous la forme d'un petit cylindre métallique avec des fils qui en sortent, ou de cosses de type Faston. Physiquement, ce petit composant électronique est le plus souvent de forme cylindrique et doté de fils de connexion ou de cosses. C'est un dispositif passif de stockage d'énergie électrique, généralement constitué de deux plaques conductrices séparées par un matériau isolant (diélectrique), formant ainsi un condensateur électrolytique. Sa capacité de stockage d'énergie électrique lui permet de fournir un courant supplémentaire lors du démarrage du moteur. On peut comparer son fonctionnement à celui d’une petite batterie qui stocke de l’électricité.
Seules les pompes monophasées ont besoin d’un condensateur. Le rôle du condensateur est de permettre le démarrage de la pompe en envoyant au moteur la puissance électrique dont il a besoin. Un moteur électrique asynchrone classique fonctionne normalement en triphasé, c’est-à-dire qu’il reçoit trois courants électriques décalés dans le temps. Ce décalage naturel entre les phases crée un champ magnétique tournant, qui met en mouvement le rotor et donc la pompe. Cependant, dans une installation domestique, on ne dispose souvent que d’une alimentation monophasée en 230 volts. Il manque donc les deux autres phases pour créer ce champ tournant.
Le moteur de pompe immergée monophasé comporte deux enroulements : un enroulement principal et un enroulement auxiliaire. Le condensateur est placé en série avec l’enroulement auxiliaire. Sa fonction est de décaler dans le temps le courant qui passe dans cet enroulement, par rapport à celui de l’enroulement principal. Pour mieux visualiser : imaginez deux bras qui tournent à quelques fractions de seconde d’écart. On perçoit alors un mouvement circulaire fluide, comme si le mouvement était continu. C’est exactement ce que produit le déphasage dans le moteur : un champ tournant qui permet au rotor de démarrer et de tourner dans un sens défini. Le condensateur joue donc un rôle crucial dans le fonctionnement des moteurs monophasés de pompe immergée, en créant un déphasage de 90° entre les deux enroulements pour générer un champ magnétique tournant.
C'est quoi le déphasage et pourquoi 2π dans certaines formules ?

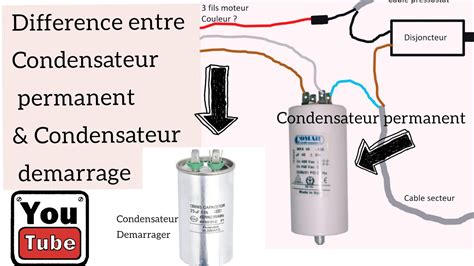

Les différents types de condensateurs : démarrage et permanent
Il est important de distinguer deux types principaux de condensateurs utilisés dans les moteurs électriques : le condensateur de démarrage et le condensateur permanent (ou de marche).
Le condensateur de démarrage
Un condensateur de démarrage est un composant électrique utilisé pour augmenter le couple de démarrage des moteurs électriques à phase unique. Il est conçu pour stocker temporairement une charge électrique pour fournir un supplément de puissance pendant le démarrage du moteur. Le condensateur de démarrage permet au moteur de démarrer en douceur et de fonctionner correctement. Les moteurs électriques nécessitent souvent un courant de démarrage plus élevé pour surmonter les forces d'inertie et mettre en mouvement les parties en rotation (arbre du moteur, pales du ventilateur, hélices d’une pompe ou encore roues d’un surpresseur…). Le condensateur de démarrage fournit ce courant supplémentaire pendant la phase de démarrage. L’énergie stockée dans le condensateur est libérée sous forme d’un champ magnétique plus fort qui aide à la mise en mouvement du moteur.
Une fois que le moteur a atteint une vitesse de fonctionnement stable, le condensateur de démarrage se coupe automatiquement. Il n'est pas nécessaire pour le fonctionnement continu du moteur. Dans les moteurs à deux phases, le condensateur de démarrage est connecté à deux enroulements de démarrage spéciaux (contre un seul dans le cas des moteurs à phase unique). L’utilisation d’un condensateur de démarrage est adaptée pour certains moteurs monophasés à faible couple de démarrage, si votre moteur doit entraîner une charge à forte inertie, lorsque les tensions d’alimentation sont réduites ou encore si votre moteur doit démarrer fréquemment. Dans ce dernier cas, le condensateur de démarrage permet de prolonger la durée de vie du moteur. Mais attention, tous les moteurs n’ont pas besoin d’un condensateur de démarrage pour bien fonctionner. Il existe différents modèles de condensateurs de démarrage à choisir en fonction des spécifications et exigences de l’application. Cependant, le plus répandu est le condensateur électrolytique : de petite taille, de forme cylindrique, avec des électrodes en aluminium et un électrolyte conducteur, il offre une capacité élevée pour un encombrement relativement réduit ce qui le rend adapté à la majorité des moteurs de petite et moyenne taille.
Le condensateur permanent (ou de marche)
Un condensateur de moteur de pompe alimenté en 230 volts est généralement un condensateur de type permanent (également appelé condensateur de marche). Il est destiné à alimenter de manière déphasée le bobinage créant le second champ magnétique sur une motorisation monophasée. Le condensateur permet le démarrage du moteur, dans le bon sens de rotation, et de maintenir le couple pendant son fonctionnement. Il s’agit d’un élément indispensable et essentiel au bon fonctionnement d’un moteur de pompe. Un condensateur permanent est un dispositif électromécanique conçu pour stocker de l’énergie sous forme de tension et la restituer en fonction des besoins du système. Son rôle principal dans un moteur est de réguler la phase entre le courant et la tension, optimisant l’efficacité de l’appareil, la stabilité du courant en entrée et en sortie du moteur.
Le condensateur permanent optimise la performance des moteurs électriques. Sur un moteur triphasé, il maintient une tension équilibrée et protège les bornes, cosses, fils contre les variations de charge. Lors du démarrage d’un moteur, le condensateur permanent fournit une réserve d’énergie pour un lancement fluide et rapide. Un rôle fondamental du condensateur permanent est de maintenir un champ magnétique stable dans le moteur ou la pompe. Ce champ, essentiel à la rotation du moteur, est stabilisé par le condensateur qui régule l’énergie circulant à travers le moteur. Les moteurs mono et tri opèrent à une fréquence précise, et le condensateur permanent en assure la régulation. Grâce à sa capacité à maintenir une oscillation stable, il assure la stabilité nécessaire au bon rendement du moteur. Les condensateurs permanents réduisent les vibrations des moteurs en maintenant une puissance constante et une fréquence stable. Ils minimisent les risques de vibrations indésirables pouvant endommager le roulement à billes et l’arbre.
Les signes de défaillance d'un condensateur et comment le tester
Si le condensateur est défectueux, la pompe ne fonctionnera pas correctement et pourra même ne pas démarrer du tout. Souvent, sur le corps d’un condensateur défectueux vous pouvez voir des traces noires. Le corps peut aussi être bombé. Un condensateur peut "cramer" en cas de surcharge, s'il est utilisé pour démarrer un moteur trop puissant. L'âge et l'usure sont également des facteurs, car les condensateurs ont une durée de vie limitée et peuvent se détériorer avec le temps. Si votre pompe n’émet plus que quelques grognements et refuse de démarrer, avant de la vouer aux gémonies, vérifier l’état du condensateur ! Cette petite pièce électrique est en effet, le point faible des pompes de piscine monophasées.
Inspection visuelle

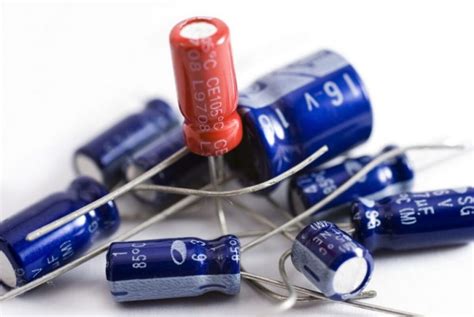

La première vérification est une vérification visuelle. Un condensateur ne doit pas être déformé, gonflé ou fissuré (dans ce cas, il s’en écoule généralement une pâte grise ou noire, ce qui indique à coup sûr que le condensateur est détérioré). Des traces de brûlure ou de surchauffe sont également des indicateurs d'un condensateur défaillant.
Mesure avec un multimètre

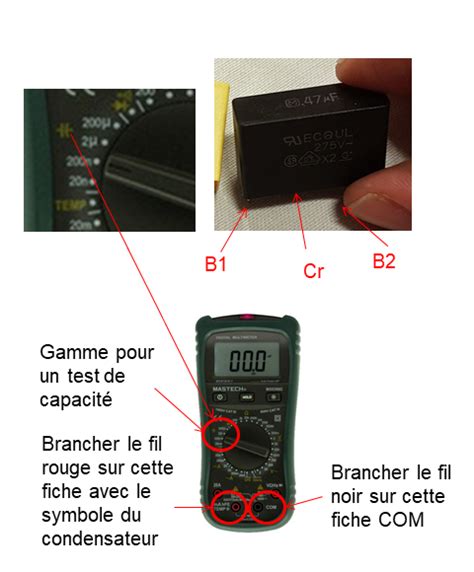

La seconde vérification s’effectue à l’aide d’un multimètre (fonction CAP, capacité) ou d’un appareil spécifiquement destiné au contrôle des condensateurs. La mesure se prend en reliant l’appareil sur les fils ou les cosses. Pour tester un condensateur, utilisez un multimètre en mode capacité. Débranchez la pompe, retirez le condensateur et mesurez sa valeur en microfarads (µF).
L'appareil de mesure indiquera une capacité en µF. Il faut ensuite comparer cette valeur aux indications lisibles sur le corps du condensateur. Sur le corps du condensateur se trouve la capacité (exprimée en µF, ce qui signifie microfarad), ainsi que les tolérances sur cette valeur. Par exemple, si vous lisez 30 µF avec une tolérance de plus ou moins 5 %, cela signifie que ce condensateur a une capacité comprise entre 28,5 et 31,5 microfarads. Si la valeur mesurée est dans cette plage, le condensateur est fonctionnel.
Il nous est déjà arrivé de voir, principalement sur chantier, que certains « techniciens » testent un condensateur en le mettant directement sous tension à l’aide d’un câble ou d’une rallonge électrique, reliée sur secteur, pour ensuite vérifier si celui-ci génère une étincelle s’il est mis en court-circuit. Cette méthode, en plus d’être dangereuse (risque d’électrocution, risque d’explosion du condensateur, s’il est endommagé en interne), ne permet en aucun cas de vérifier la capacité réelle du condensateur.
Le remplacement du condensateur : étapes et précautions
Il est important de changer le condensateur d'une pompe immergée dès que vous constatez un problème de performance ou de démarrage. Le remplacement d’un condensateur de pompe de piscine est une opération relativement simple et accessible.
Précautions de sécurité indispensables
Avant toute manipulation, il est impératif de couper l'alimentation électrique de la pompe pour éviter tout risque d'électrocution. Pour ce faire, vous pouvez soit couper le disjoncteur qui alimente la pompe, soit débrancher le câble électrique de la pompe. Avant toute manipulation d’un condensateur, il faut systématiquement partir du principe que celui-ci puisse être chargé en électricité. Dans ce cas, le fait de toucher les câbles ou les cosses provoquera un choc électrique violent. Pour éviter cela, il suffit de mettre le condensateur en court-circuit, avec, par exemple, un tournevis métallique que l’on saisit par la poignée isolée. Si le condensateur est chargé, il va se produire une étincelle et un bruit (petite déflagration) de court-circuit. Il est impératif d’effectuer cette opération, avant toute manipulation du condensateur, afin d’éviter une électrocution ! Le fait qu’aucune étincelle ou bruit ne se produise ne signifie pas forcément que le condensateur est détérioré. Il peut en effet ne tout simplement pas être chargé.
Étapes de remplacement
- Accès à la pompe : La plupart des électropompes immergées sont installées dans un support qui est fixé au sol. Si vous souhaitez changer votre condensateur, vous devrez retirer la pompe de son support. Votre pompe immergée doit posséder un couvercle qui protège l'intérieur du boîtier. Pour accéder au condensateur, il vous faudra retirer ce couvercle. Vous pouvez utiliser une clé à pipe ou une pince à dénuder pour desserrer les fixations qui retiennent le couvercle. Une fois que le couvercle est libéré, vous pouvez le soulever et le poser de côté. Profitez-en pour vérifier que le ventilateur n’est pas bloqué par un débris quelconque en enlevant le capot pour le dégager.
- Localisation et déconnexion du condensateur : Une fois que vous avez accès à l'intérieur du boîtier de la pompe, vous devriez pouvoir voir le condensateur. Il se situe au niveau de la partie électrique du moteur de la pompe. Pour retirer le condensateur, vous devez d'abord débrancher les fils qui y sont connectés. Pour ce faire, vous pouvez utiliser une pince à dénuder ou une pince coupante.
- Choix du nouveau condensateur : Sur le corps du condensateur, vous allez trouver l’indication de sa capacité. Il est indispensable de remplacer le condensateur défectueux par un nouveau de même capacité (à plus ou moins 5 %). Il est indispensable de respecter la capacité ainsi que la tension d’alimentation (généralement 450 volts) du condensateur. Le choix du condensateur dépend de la puissance de la pompe. Un condensateur mal dimensionné provoque une perte d’efficacité : la pompe consomme plus d’électricité pour un débit identique voire inférieur. Respecter la valeur de capacité indiquée par le fabricant est indispensable. En cas de remplacement du condensateur, fiez-vous donc toujours à la valeur d’origine, dictée par le fabricant de votre matériel, et optez pour un modèle de qualité. Bon à savoir : Selon les fabricants, les dimensions des condensateurs peuvent varier pour une même capacité. Vous pouvez installer sans problème, un condensateur légèrement plus petit ou plus gros.
- Installation du nouveau condensateur : Une fois que le condensateur défectueux est retiré, vous pouvez le remplacer par un nouveau condensateur. Pour ce faire, vous devez d'abord connecter les fils du nouveau condensateur de la même manière que les fils du condensateur défectueux étaient connectés. Vous devez vous assurer que les fils sont bien serrés pour éviter tout risque de court-circuit. Une fois que les fils sont connectés, vous pouvez visser ou clipser le nouveau condensateur en place. Maintenez le condensateur fermement avec un collier adapté pour éviter les vibrations et déplacements. Contrôlez et remplacez la douille si elle est fissurée ou encrassée. Serrez correctement les bornes pour garantir un bon contact électrique.
- Remontage et test : Une fois que le nouveau condensateur est en place, vous pouvez remettre le couvercle du boîtier de la pompe en place. Une fois que le couvercle du boîtier de la pompe est en place, vous pouvez remettre la pompe dans son support. Pour ce faire, vous devez simplement replacer la pompe dans son support et serrer les fixations qui la retiennent en place. Rétablissez maintenant l'alimentation électrique de la pompe. Il est important de tester le fonctionnement de la pompe pour vous assurer que le nouveau condensateur fonctionne correctement. Pour ce faire, vous pouvez simplement mettre en marche la pompe et vérifier qu'elle fonctionne convenablement. Si tout semble fonctionner correctement, vous pouvez remettre en service votre système d'irrigation ou votre installation d'alimentation en eau. Après installation, réalimentez le système et vérifiez le bon démarrage et fonctionnement du moteur.
Durabilité, entretien et impact environnemental des condensateurs
Un condensateur peut durer entre 5 et 10 ans, selon l’intensité d’utilisation de la pompe et les conditions environnementales. Tous les condensateurs sont sujets à l'usure et à la dégradation avec le temps. La durée de vie des condensateurs de démarrage électrolytiques peut varier en fonction de plusieurs facteurs tels que les conditions d'utilisation, la charge du moteur et l'environnement dans lequel il est utilisé. Il est également important de maintenir une bonne ventilation autour des condensateurs et des moteurs pour éviter la surchauffe. De plus, la pression à l'intérieur des systèmes de filtration ou des moteurs peut aussi jouer un rôle dans l'efficacité globale du produit.
Maintenance préventive
Pour garantir la performance continue des systèmes électromécaniques, il est essentiel de procéder à une maintenance régulière des condensateurs permanents. Cela inclut l'inspection des condensateurs, la détection des signes de défaillance et, si nécessaire, leur remplacement. La réalisation des inspections régulières des condensateurs permanents est utile pour détecter tout signe de défaillance. Le choix des matériaux utilisés dans la fabrication des condensateurs permanents est fondamental pour garantir leur durabilité et leur performance à long terme. Un condensateur fabriqué avec des matériaux de mauvaise qualité peut être sujet à une dégradation rapide et à une perte de performance. L'usure du roulement et des billes peut mettre plus de pression sur les condensateurs, et de ce fait accélérer ainsi leur dégradation.
Impact environnemental et recyclage
Dans les secteurs industriel et électrique, la durabilité est plus que jamais au cœur des préoccupations. L'impact environnemental des condensateurs permanents mérite une attention particulière. Pour limiter l'impact environnemental des condensateurs permanents, il est essentiel de les optimiser dès leur conception. En utilisant des produits en aluminium ou inox, on augmente la résistance à la corrosion tout en améliorant leur longévité. Le choix du type de condensateur adapté à chaque moteur est essentiel pour optimiser son efficacité énergétique.
Le recyclage des condensateurs permanents est un aspect essentiel pour réduire leur impact écologique. Ce processus de recyclage aide à préserver les ressources naturelles, tout en limitant les déchets. Le recyclage permet également de récupérer des composants comme le roulement, les billes, et l'arbre en acier utilisés dans les moteurs. De plus, la gestion des fils et des bornes dans le processus de recyclage est fondamentale. Le tri des matériaux doit être fait correctement pour éviter toute contamination et garantir une réutilisation optimale. En recyclant un condensateur correctement, on prolonge également la durée de vie d'un produit électrique et des moteurs.
C'est quoi le déphasage et pourquoi 2π dans certaines formules ?
Conseils supplémentaires et où trouver des condensateurs
Un condensateur n’est pas un composant générique. Un condensateur mal dimensionné provoque une perte d’efficacité : la pompe consomme plus d’électricité pour un débit identique voire inférieur. Les condensateurs pour pompes de piscine sont disponibles en magasin spécialisé, sur les sites des fabricants ou sur les plateformes e-commerce dédiées. Un condensateur pompe piscine Hayward est conçu spécifiquement pour les pompes de cette marque, garantissant une compatibilité et une fiabilité optimales. Un condensateur pompe piscine est une pièce essentielle au démarrage et au bon fonctionnement du moteur de votre pompe. En stockant et en libérant de l’énergie électrique, il permet d’assurer l’impulsion nécessaire pour lancer le moteur et garantir un fonctionnement stable.
Près de chez vous, en région Toulousaine / Midi-Pyrénées / Occitanie, IMG Eau, spécialiste des pompes de piscine situé à Toulouse, se tient à votre disposition pour intervenir dans les plus brefs délais. Un condensateur de piscine, ou de moteur en général, peut, selon le terme souvent utilisé, "cramer". Nos équipes ont généralement ce composant en stock dans leur véhicule d'intervention, ce qui permet une réparation rapide et à moindre frais. Vous pouvez trouver un condensateur pas cher. Vous possédez une pompe immergée et ne connaissez pas le modèle de condensateur adéquat à votre matériel ? Contactez des professionnels en leur donnant le plus d'informations possibles (référence de votre pompe, fabricant, modèle, ou une photo de la plaque se trouvant sur le moteur de pompe).
