L'installation et la maintenance d'un tableau électrique moderne exigent une précision technique et l'utilisation d'accessoires adaptés pour garantir à la fois la sécurité des installations et la rapidité d'exécution. Parmi les composants essentiels pour les professionnels et les particuliers avertis, le cordon de repiquage pour disjoncteur Phase+Neutre, spécifiquement conçu pour les bornes automatiques, représente une solution de choix.
Comprendre le rôle du cordon de repiquage dans le tableau électrique
Le cordon de repiquage pour disjoncteur Phase+Neutre à bornes automatiques (Référence 4 049 27 de la gamme HX³) est un accessoire technique conçu pour faciliter le raccordement dans le tableau électrique d'appareils de protection. Son rôle principal est d'assurer la continuité électrique entre deux rangées distinctes du tableau, permettant ainsi une distribution fluide du courant sans multiplier les câblages complexes ou les pontages manuels fastidieux.
Cet accessoire se distingue par sa conception spécifique pour les systèmes à bornes automatiques. Contrairement aux méthodes traditionnelles qui nécessitent un vissage systématique, la technologie des bornes automatiques offre une connexion directe, plus fiable et plus rapide. L'utilisation de ce cordon permet aux installateurs de respecter les normes de sécurité en vigueur tout en optimisant le temps passé sur le chantier.
Caractéristiques techniques du cordon de repiquage HX³
Pour une compréhension optimale de cet équipement, il est nécessaire d'analyser ses spécifications techniques. Le cordon présente une longueur de 580 mm, idéale pour relier les bornes d'appareils situés sur des rangées adjacentes. Sa section est de 2x10 mm², ce qui lui permet de supporter une intensité maximale de 63A.
- Tension nominale : 250V en courant alternatif.
- Fréquence de fonctionnement : 50-60 Hz.
- Matériau de la gaine : Polychlorure de vinyle (PVC), assurant une isolation robuste.
- Température de fonctionnement : Optimisée pour une résistance constante à 70°C.
- Classe de protection : IP2X, garantissant une protection contre les contacts avec les doigts.
La conformité aux normes est un aspect fondamental. Le produit est conçu pour s'intégrer dans les systèmes orientés "système" de la gamme Legrand, facilitant ainsi la modularité. De plus, l'engagement RSE de la marque se traduit par l'utilisation de matériaux recyclés dans le produit (19%) et dans l'emballage (75%), ce dernier étant entièrement recyclable.
Comment installer un contacteur connecté Drivia with Netatmo de Legrand dans le tableau électrique ?

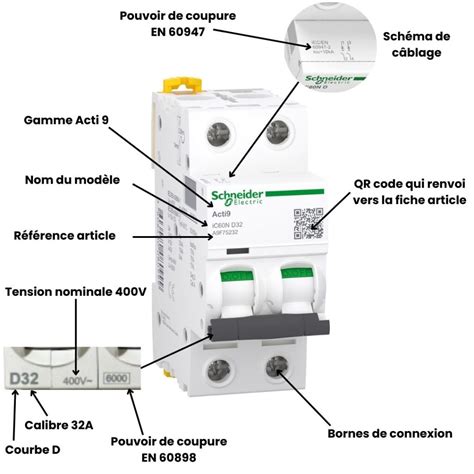

L'avantage des bornes automatiques pour l'appareillage modulaire
La transition vers les équipements électriques modulaires dotés de bornes automatiques transforme l'approche du câblage. La connexion se fait directement sur le rail, ce qui épargne de longues séances de vissage. Cette méthode est non seulement plus rapide, mais également plus fiable : il n'y a aucun risque d'avoir une vis qui se desserre ou de créer un échauffement lié à un mauvais vissage des conducteurs.
Pour connecter les circuits, il suffit d'insérer un peigne d'alimentation réversible (un côté neutre et un côté phase) qui permet de connecter toute une rangée sans visser. Les fils se connectent en les insérant simplement (jusqu'à 4 mm²) et en les clipsant. Si une modification est nécessaire, il suffit d'appuyer avec un tournevis sur l'élément en plastique placé sur la partie supérieure du disjoncteur pour retirer les fils.
Mise en œuvre et bonnes pratiques d'installation
L'ajout de disjoncteurs ou d'appareils de protection sur un tableau existant demande une méthodologie rigoureuse. La première étape consiste toujours à couper l'alimentation au disjoncteur principal pour travailler en toute sécurité.

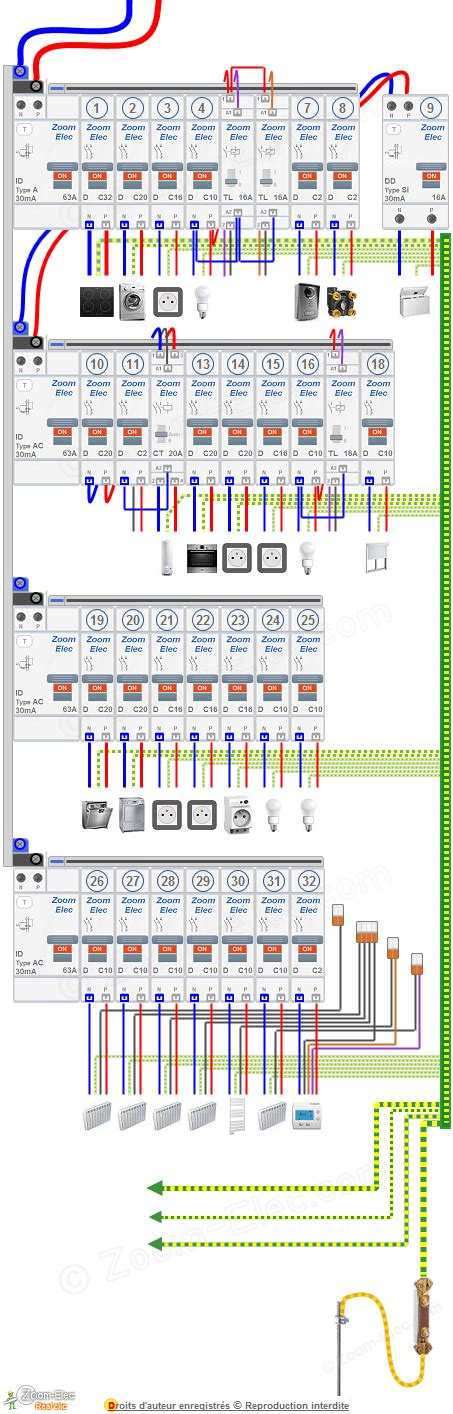

Lorsqu'il s'agit d'ajouter des disjoncteurs sur une autre rangée, les cordons de repiquage deviennent indispensables. Le processus de montage est simple :
- Clipsez le nouveau disjoncteur sur le rail et faites-le glisser pour le coller aux disjoncteurs déjà installés.
- Utilisez les bornes automatiques doublées pour repiquer les peignes si nécessaire.
- Utilisez le cordon de repiquage pour assurer la liaison inter-rangées.
- Pour l'ajout d'un disjoncteur, câblez les fils à la borne de raccordement à connexion automatique puis fixez-la dans la partie supérieure du disjoncteur.
Il est rappelé que le choix d'un disjoncteur dépend du type de circuit que vous souhaitez protéger. Le calibrage (10A, 16A, 20A, 32A) et l’épaisseur de la section du fils conducteur (1,5mm², 2,5mm², 6mm²) doivent s’accorder à la nature des appareils branchés pour assurer une protection optimale.
Sécurité et protection des personnes dans le tableau électrique

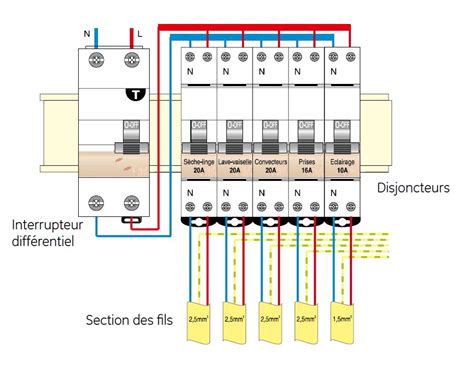

Au-delà du simple raccordement, le tableau électrique est le centre de gestion de la sécurité domestique. L'interrupteur différentiel, à positionner en tête de ligne, protège les personnes contre les fuites de courant. Il existe différents types (A, AC ou F) adaptés aux besoins spécifiques des circuits.
Le disjoncteur différentiel, quant à lui, assure le même rôle de protection des personnes tout en intégrant la fonction de protection des circuits contre les surintensités. En tant que DDR (Dispositif Différentiel Résiduel), il est un élément clé de la protection modulaire. Ces dispositifs peuvent être raccordés via des bornes automatiques ou à vis, selon la gamme choisie.
L'utilisation d'accessoires comme le cordon de repiquage Legrand 4 049 27 s'inscrit dans une démarche globale de fiabilité. En évitant les mauvaises connexions, on réduit drastiquement les risques d'échauffement localisé, une cause fréquente de défaillances électriques.
Évolution et connectivité : Vers le tableau électrique intelligent
L'installation moderne ne se limite plus à la protection physique. Avec l'avènement de la maison connectée, le tableau électrique devient un nœud de communication. Legrand propose des solutions comme le module "Control" ou le pack de démarrage modulaire qui permettent de connecter sa maison.
L'utilisation de l'application "Home + Control" permet notamment la définition des priorités entre les circuits électriques. Cela signifie qu'il est possible de gérer intelligemment la consommation d'énergie, par exemple en délestant certains circuits non prioritaires lors de pics de consommation, évitant ainsi le déclenchement du disjoncteur général.
Dans ce contexte, la qualité des accessoires de raccordement, comme le cordon de repiquage, est primordiale. Une connexion stable et pérenne est la condition sine qua non pour l'intégration de modules de mesure de consommation ou d'appareils de pilotage à distance, comme les contacteurs ou télérupteurs.
La maintenance et le diagnostic du tableau électrique
Il est fréquent que des propriétaires s'interrogent sur l'état de leur installation lors de rénovations ou de diagnostics. Une anomalie liée à un mauvais raccordement peut souvent être résolue en remplaçant des composants obsolètes par des solutions modernes à bornes automatiques.
Si une installation subit des coupures intempestives, il est crucial de tester les circuits un par un. La rupture du neutre, par exemple, peut être causée soit par le fournisseur d’électricité, soit par un mauvais serrage dans le tableau. L'usage de bornes automatiques élimine par conception le risque lié au desserrage des vis, offrant une tranquillité d'esprit accrue.
Pour les bricoleurs souhaitant intercaler un compteur d'énergie ou ajouter un différentiel 30mA, il est essentiel de respecter les règles de l'art. L'ajout d'un tel dispositif nécessite une ligne dédiée et un raccordement conforme, en utilisant les accessoires appropriés pour garantir la continuité des conducteurs de phase et de neutre.
Engagement de qualité et normes de la gamme Legrand
La marque Legrand, de renommée internationale, s'engage à accompagner les installateurs à chaque étape. Les produits, tels que le cordon de repiquage, bénéficient d'une garantie légale de 2 ans. Cet engagement est complété par une documentation technique riche, permettant de réaliser des installations conformes aux normes en vigueur.
La gestion de fin de vie des produits est également prise en compte, avec un emballage entièrement recyclable. Cette approche RSE témoigne de la volonté de la marque de limiter l'empreinte environnementale de ses solutions électriques tout en maintenant un haut niveau de performance technique.
L'appareillage modulaire, en incluant les disjoncteurs, interrupteurs différentiels et accessoires de liaison, forme un écosystème cohérent. En choisissant des composants de la même gamme, l'installateur s'assure d'une compatibilité parfaite, ce qui est le gage d'une installation durable et évolutive.
Conseils pratiques pour le câblage professionnel
Pour réussir ses travaux de tableau électrique, quelques principes fondamentaux doivent être appliqués :
- Organisation : Prévoyez toujours un espace suffisant dans le coffret pour faciliter les interventions futures.
- Identification : Étiquetez chaque circuit pour faciliter le repérage.
- Vérification : Une fois le raccordement effectué, vérifiez systématiquement la tension et le bon fonctionnement des dispositifs de protection.
- Utilisation des bons outils : Bien que les bornes automatiques simplifient le travail, l'outillage professionnel reste indispensable pour la découpe, le dénudage et l'insertion des conducteurs.
Le cordon de repiquage 4 049 27, par sa conception, simplifie le passage d'une rangée à l'autre. Il évite les câblages "volants" qui peuvent encombrer le tableau et nuire à la lisibilité de l'installation. En maintenant une structure propre et ordonnée, on facilite grandement les opérations de maintenance ultérieures.
L'importance de la section des conducteurs
La section de 10 mm² du cordon de repiquage est dimensionnée pour supporter des courants élevés (jusqu'à 63A). Cette section est cruciale pour éviter toute surchauffe des conducteurs lors de la distribution de l'énergie vers les disjoncteurs divisionnaires.
Il est rappelé que la section des fils conducteurs doit toujours être adaptée à l'intensité du courant. Pour des circuits de prises classiques, on utilise généralement du 2,5 mm², tandis que pour l'éclairage, du 1,5 mm² suffit. Le cordon de repiquage, en tant qu'organe de liaison principale entre les rangées, doit impérativement avoir une section suffisante pour garantir la sécurité de l'ensemble de la ligne.
Conclusion sur l'intégration des solutions modulaires
L'adoption des systèmes à bornes automatiques, appuyée par des accessoires tels que le cordon de repiquage, représente une avancée majeure pour la professionnalisation des installations électriques. Cette approche permet de concilier performance, sécurité et rapidité de mise en œuvre.
Que ce soit pour une installation neuve ou une rénovation, le choix de composants certifiés et la compréhension de leur mode de raccordement sont les clés d'un tableau électrique efficace. Legrand continue de proposer des solutions adaptées aux besoins évolutifs, garantissant ainsi la pérennité des installations électriques domestiques et tertiaires.
Accessoires complémentaires pour une installation optimisée
Outre le cordon de repiquage, il existe une multitude d'accessoires pour le tableau électrique :
- Sectionneurs : Pour isoler des circuits lors d'interventions.
- Rails DIN : La base de fixation pour tous les modules.
- Relais et contacteurs : Pour piloter des charges importantes ou automatiser des fonctions.
- Signalisation : Pour visualiser l'état des circuits.
- Parafoudres : Indispensables pour protéger les équipements électroniques sensibles contre les surtensions atmosphériques.

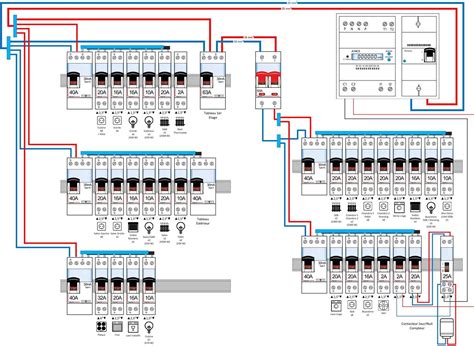

Chaque élément joue un rôle dans la stabilité du système électrique. L'utilisation de peignes horizontaux, associés aux cordons de repiquage, permet de créer une architecture de distribution électrique propre et hautement fiable, réduisant ainsi les risques liés aux erreurs humaines lors du câblage manuel.
Vers une gestion énergétique intelligente
Le compteur d'énergie, comme le modèle MCI CONTAX 80A, est devenu un outil complémentaire précieux. En l'intercalant entre l'interrupteur différentiel et les disjoncteurs, il est possible de mesurer précisément la consommation d'un circuit dédié, comme celui d'une pompe à chaleur.
Cette mesure permet une meilleure conscience de la consommation énergétique et facilite l'optimisation des réglages. Avec l'écosystème Legrand, ces données peuvent être intégrées dans des systèmes de gestion plus globaux, transformant le tableau électrique en un véritable outil de pilotage énergétique au cœur de la maison.
Fiabilité et durabilité des connexions automatiques
La question de la fiabilité des connexions est souvent posée. Les bornes automatiques, testées et certifiées selon les normes internationales (IEC), offrent une résistance mécanique et électrique supérieure au fil du temps. L'absence de vis signifie l'absence de desserrage dû aux cycles thermiques (dilatation/contraction), un phénomène classique dans les installations traditionnelles.
Les cordons de repiquage, avec leurs contacts de protection et leur gaine en PVC, sont conçus pour résister aux contraintes environnementales du tableau électrique. La plage de température de stockage et d'utilisation, allant de -40°C à +70°C, assure une stabilité de fonctionnement même dans des conditions exigeantes.
La question du raccordement des différentiels
Il est crucial de comprendre que l'interrupteur différentiel 30mA est le gardien de la sécurité des personnes. Le raccordement de ce dispositif doit être impeccable. Le cordon de repiquage, en assurant la liaison avec
