Le coulis de terre argileuse, une matière aux propriétés multiples, trouve ses applications aussi bien dans les techniques ancestrales de construction et de modelage que dans les méthodes d'ingénierie géotechnique contemporaines. De la confection de moules pour la fonderie d'art à la stabilisation des sols et la prévention des risques naturels, la compréhension et la maîtrise de ce matériau sont essentielles. L'objectif de cet article est d'explorer en profondeur la nature du coulis de terre argileuse, ses diverses compositions, ses méthodes de préparation et d'application, en s'appuyant sur des pratiques traditionnelles et des avancées technologiques.
Qu'est-ce qu'une Terre Argileuse ?
Une terre argileuse est principalement constituée des particules les plus fines présentes dans un sol. Lorsque la proportion d'argile dépasse 40%, on parle d'un sol dense et compact. Ces particules fines ont la particularité de s'associer étroitement, formant une structure qui entrave la libre circulation de l'air et de l'eau. C'est pourquoi ces terres sont souvent décrites comme collantes et lourdes. Elles ont également tendance à se fissurer lors des périodes sèches et à se réchauffer difficilement au printemps. En cas de fortes pluies, elles se gorgent d'eau, ce qui peut entraîner l'asphyxie des racines des plantes.
Malgré ces difficultés de travail, les sols argileux présentent des avantages notables. Ils retiennent bien l'humidité, ce qui est bénéfique pour les végétaux en périodes de sécheresse, et conservent également bien les éléments nutritifs. De plus, un sol argileux non travaillé est un milieu propice aux vers de terre, qui y creusent leurs galeries, contribuant ainsi à son aération naturelle. La capacité d'une terre à être qualifiée d'argileuse peut être déterminée de manière simple : prendre une motte de terre, en faire un boudin, et si celui-ci reste intact après avoir été lâché sur une dalle, il contient probablement plus de 30% d'argile.
Améliorer la Souplesse d'une Terre Argileuse : Des Solutions Naturelles
Rendre une terre argileuse plus souple et plus facile à travailler est un enjeu majeur pour l'agriculture et le jardinage. Il existe plusieurs méthodes pour modifier ses caractéristiques et améliorer sa structure.
L'apport de Sable et de Matières Organiques
Le sable est le contraire de l'argile, étant constitué de particules plus grosses qui rendent le sol très léger et moins rétentif en eau et en nutriments. Cependant, ajouter du sable seul à l'argile n'est pas recommandé car cela peut créer un mélange encore plus compact, similaire au béton. Pour éviter cet effet, il est crucial d'y associer de l'humus. Ce mélange favorise la floculation de l'argile, où les particules s'agglomèrent pour former des agrégats plus gros et poreux, améliorant ainsi la circulation de l'air et de l'eau. Un mélange de sable de rivière, de compost bien mûr et de fumier (par exemple de cheval) peut être épandu à l'automne, avant le bêchage, pour obtenir ces bénéfices.
La Chaux et les Matières Organiques Riches en Azote
La chaux peut être un amendement utile pour les sols argileux trop acides. Elle aide à dissocier les particules d'argile, rendant la terre plus meuble et plus souple. Toutefois, son utilisation doit être faite avec discernement, en connaissant le pH du sol, car un apport excessif sur un sol déjà calcaire peut nuire à la disponibilité de certains nutriments. Pour un sol argileux et acide, on peut apporter de la chaux éteinte à raison de 350 g par mètre carré et par an, sans l'enfouir, jusqu'à ce que le sol atteigne un pH neutre (entre 6 et 7). L'apport de fumure, riche en azote, doit être effectué un mois avant ou après l'application de la chaux pour compenser le déficit en azote que la chaux pourrait provoquer.
Le Non-Travail du Sol et l'Apport de Matières Organiques
Une méthode simple et efficace consiste à apporter régulièrement des amendements organiques tels que du vieux fumier, du Bois Raméal Fragmenté (BRF), des feuilles sèches ou du compost. Ces matières se décomposent progressivement, enrichissant l'activité microbienne du sol et augmentant sa teneur en humus. Cela rend la terre argileuse plus souple au fil des ans. Pour maintenir cet état, il est conseillé de pailler régulièrement et de cesser de travailler le sol, car le travail du sol perturbe les vers de terre et accélère la décomposition de la matière organique. Recouvrir le sol de 10 à 15 cm de matières organiques à l'automne est une bonne pratique. Il est aussi bénéfique de laisser sur place les résidus végétaux des cultures.
Les Engrais Verts
Les engrais verts sont des végétaux semés spécifiquement pour améliorer la qualité du sol. Leurs racines puissantes aèrent la terre et ramènent les nutriments à des profondeurs plus accessibles pour les cultures suivantes. Après fauchage ou tonte, ils peuvent être laissés sur le sol pour enrichir sa matière organique. Pour les sols argileux, le ray-grass, le seigle, la phacélie ou le trèfle blanc sont des choix appropriés, à semer entre le printemps et l'été, ou en automne selon les espèces.
Le Coulis de Terre Argileuse dans les Techniques Archaiques de Fonderie
Le coulis de terre argileuse est un composant fondamental dans les méthodes de fonderie traditionnelles, en particulier pour la création de moules. L'ingéniosité des artisans d'antan résidait dans l'utilisation de matériaux locaux et naturels pour obtenir les propriétés requises.
Substitution des Fibres Synthétiques par des Matériaux Naturels
Dans les recettes de chamotte modernes, on utilise souvent de la fibre PAN ou de la filasse de plombier pour renforcer la terre et prévenir la fissuration pendant le séchage, tout en augmentant la porosité après cuisson. Cependant, il est possible de remplacer ces fibres synthétiques par des alternatives plus naturelles, comme les crins. Les ânes, par exemple, sont une source de bons modèles et de crottins qui peuvent être intégrés dans les mélanges. Myra, un Super Très Grand Maître, mentionne que les africains utilisent tout ce qu'ils ont sous la main : crottin, bouse de vache, charbon de bois, mais aussi de la toile de jute effilochée en très petits morceaux. L'important est d'assurer une adhérence parfaite du matériau à la cire, ce qui n'est pas toujours facile. LOM suggère l'utilisation de paillage de fibre de lin, tandis qu'eburos préconise un mélange de terre douce et de crottin de cheval séché et broyé.
Préparation des Coulis pour la Fonderie
Didou1956 propose deux recettes principales pour la chamotte :
- Terre grès chamottée + 1% fibre PAN ou filasse de plombier.
- Terre à creuset + 10% chamotte fine + 1% fibre PAN ou filasse. L'avantage de la terre à creuset est qu'elle est livrée en poudre, facilitant le mélange avec la fibre.
Ces mélanges sont ensuite appliqués en plusieurs couches sur la cire :
- Une couche de contact d'environ 5 mm d'épaisseur.
- Une couche d'épaisseur de 5 mm environ.
- Quelques tours de fil de fer pour renforcer le moule et prévenir les cassures.
- Une dernière couche d'épaisseur de 5 mm environ.
Des trous de 3 mm de diamètre sont percés pour permettre l'expansion de la cire, puis rebouchés avec le même coulis après le séchage/décirage. La fibre, qu'elle soit synthétique ou naturelle, est cruciale pour éviter la fissuration au séchage et rendre la terre poreuse après cuisson.
Une autre recette mentionnée par Ouakari utilise de la poudre de terre battue pour les terrains de tennis (brique concassée) mélangée à du plâtre Molda dans une proportion de 2/3 de poudre de terre battue pour 1/3 de plâtre. Il est précisé que la couche de contact doit être réalisée avec une potée plus fine et que l'utilisation de grillage à poule autour du moule est efficace.
Eburos décrit sa propre méthode, utilisant un simple mélange de terre douce (sans cailloux, non argileuse pour une meilleure adhérence à la cire et éviter les fissures) et de crottin de cheval séché puis broyé. La proportion est environ moitié-moitié, le crottin étant versé dans la terre liquide et mélangé jusqu'à obtenir une pâte ayant la texture du beurre végétal. Ce mélange est laissé reposer 2 à 3 jours avant utilisation. Il applique ensuite 5 couches fines au pinceau pour la couche de contact, puis 5 couches plus épaisses à la main pour former une carapace de 5 à 8 mm.
Cuisson des Moules : Les Méthodes Archaiques au Feu de Bois
La cuisson des moules est une étape critique. Les méthodes archaïques s'appuient sur l'utilisation du feu de bois, offrant une approche plus rudimentaire mais efficace.
Après le décirage et un séchage initial à 150°C dans un four électrique (ou son équivalent archaïque, par exemple près d'un feu doux) pendant au moins 8 heures pour éliminer l'humidité, les moules sont cuits à 800°C pendant 4 heures, avec une montée en température de 80°C/heure. Les moules sont calés dans du sable sec pendant cette étape.
Pour une cuisson au feu de bois, Myra et Eburos décrivent des procédés plus directs :
- Les pièces sont décirées au feu de bois, en approchant doucement le cône de coulée des flammes jusqu'à ce que la cire soit entièrement évacuée. Il est crucial d'être attentif à la dilatation de la cire.
- La cuisson finale se fait en posant les moules sur des bûches, puis en les recouvrant de petit bois. Les moules sont fragiles à ce stade.
- La cuisson est considérée comme achevée lorsque le moule est devenu de couleur orangée.
- Les petites pièces sont ensuite maintenues dans du sable fin, et les grandes pièces dans du sable de fonderie pour le coulage du bronze.
Le grandfred se questionne sur la suffisance d'un feu de bois pour la cuisson, que ce soit dans un bidon ou à même le sol. La discussion suggère que c'est tout à fait possible, les pratiques africaines en étant un exemple éloquent.
5 FAÇONS DE FABRIQUER UN CREUSET DE FONDERIE
Le Coulis de Terre Argileuse en Ingénierie Géotechnique : Injections et Stabilisation des Sols
Au-delà des applications artistiques et artisanales, le coulis de terre argileuse joue un rôle crucial dans les projets d'ingénierie civile, notamment pour l'amélioration des caractéristiques des sols et la consolidation des ouvrages.

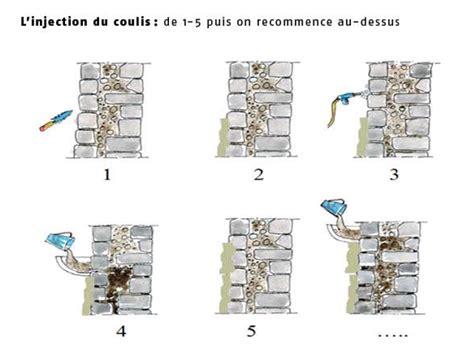

Les Procédés d'Injection : Principes et Objectifs
Les procédés d’injection consistent à introduire un coulis plus ou moins fluide dans le sol afin de remplir les interstices et/ou les vides. Ces techniques sont employées pour diverses raisons, telles que le traitement de cavités souterraines ou l'amélioration de l'étanchéité des barrages.
Lors des travaux d’injection, des précautions sont essentielles pour éviter les affaissements ou soulèvements des sols et des ouvrages. Un diagnostic précis du sol est la première étape, permettant de déterminer la composition du coulis, la pression et la densité des forages. Les forages sont équipés de tubes pour l'injection du coulis dans la couche ciblée. Une mauvaise connaissance des caractéristiques du sol, en particulier pour les terrains argileux peu imprégnables, peut rendre l'injection difficile et compromettre l'efficacité des travaux. De même, un mauvais réglage de la pression peut entraîner des soulèvements d'ouvrages ou, à l'inverse, une pression insuffisante peut conduire à un clavage mal réalisé, induisant des tassements futurs. Le clavage est le remplissage des vides résiduels en partie haute du remplissage des cavités.
Traitement des Cavités Souterraines et Prévention des Fontis
L'exploitation humaine de bancs rocheux ou la dissolution de certaines couches (comme le gypse) peut créer des cavités souterraines, posant un risque de fontis pour les constructions en surface. Le comblement de ces vides est crucial pour recréer un monolithe stable sous les ouvrages. Si le comblement est incomplet, des vides subsistent entre le toit de la cavité et le remplissage, et le risque de fontis demeure. Les vides sont généralement comblés de manière gravitaire. Le volume et l'étendue du traitement peuvent être limités par des ouvrages maçonnés ou par l'utilisation de coulis à prise rapide. Des injections de clavage sont réalisées pour bloquer le remplissage contre le ciel de carrière et éliminer tout risque de fontis potentiel.
Amélioration de l'Étanchéité des Barrages
Les injections sont également utilisées pour recréer l'étanchéité d'un barrage en traitant la zone située sous le noyau imperméable. L'efficacité dépend de la nature du soubassement et donc du sol à injecter, ce qui impacte directement le choix du coulis. Une étude des poussées hydrauliques est nécessaire pour dimensionner les pressions d'exécution et les méthodes de forage.
Stabilisation des Massifs Rocheux et Tunnels
Les massifs rocheux, bien que souvent dotés de bonnes caractéristiques mécaniques en pleine masse, peuvent être fracturés par des phénomènes géologiques ou d'érosion, affectant leur stabilité. Lors de travaux souterrains, comme le creusement de tunnels, les zones à risque d'éboulements (présence de failles ou fracturations) nécessitent des traitements spécifiques. Dans ce cas, les injections visent à consolider le massif et à recréer un terrain homogène et stable. Contrairement à d'autres applications, le coulis peut ici ouvrir les fissures sous pression, ce qui demande une surveillance constante de la pression d'injection et de la stabilité du massif.
Les injections peuvent également être utilisées de manière anticipée pour compenser les tassements des bâtiments dus au creusement d'ouvrages souterrains.
Caractéristiques et Composition des Coulis pour l'Injection
La nature du coulis est déterminante pour l'efficacité des injections. Une bonne connaissance des caractéristiques des coulis et de leurs propriétés chimiques (prise rapide ou non) est essentielle (se référer à la norme NF EN 12715). Un temps de prise rapide permet de limiter la zone injectée et de maîtriser le volume de coulis, tandis qu'une grande fluidité permet d'étendre la zone traitée et de combler des vides difficilement accessibles.
La composition du coulis varie en fonction de la nature du sol et du type de vides à traiter (interstices entre les grains de sable, fissures dans un rocher, cavités). Cela peut aller de suspensions de ciment pur à des gels de silicate ou des mousses de polyuréthane (voir tableau 3/7.4.4.1 de la norme NF EN 12715).
Les travaux d'injection doivent également prendre en compte le type de fracturation du massif rocheux et la chimie des eaux pour adapter le coulis. Une bonne connaissance de la circulation des eaux et de leur chimie est cruciale.
Contrôle et Surveillance des Travaux d'Injection
Un contrôle a posteriori par sondages est nécessaire pour vérifier l'efficacité du traitement en termes d'imprégnation du sol et de caractéristiques mécaniques obtenues. La réalisation de ces travaux nécessite également une reconnaissance des ouvrages enterrés à proximité (voir fiche pathologie DT/DICT) pour éviter d'injecter du coulis dans les canalisations. Il existe par ailleurs un risque d'impact environnemental par pollution via les coulis injectés. L'enchaînement des missions de suivi des travaux et l'enregistrement des paramètres de forages et d'injection sont essentiels pour limiter cet impact. Une bonne maîtrise des paramètres de forage et d'injection est indispensable pour contrôler les quantités injectées, leur étendue et la pression appliquée. Les normes NF P 94500 (MISSIONS GEOTECHNIQUES nov 2013), Eurocode 7 et 8, et NF EN 12715 (oct 2000) fournissent des cadres de référence pour ces opérations.
Mortiers et Coulis Réfractaires à Base d'Argile
Outre les applications géotechniques, l'argile est la base de mortiers et coulis réfractaires, essentiels pour les constructions soumises à de hautes températures.
Argiles d'Aquitaine a développé et fabrique une gamme de mortiers et coulis réfractaires adaptés à de nombreuses applications. Ces produits sont utilisés pour le maçonnage de briques dans la construction de fours, cheminées, barbecues, ou pour la rénovation de joints anciens et le crépissage de fours. Le mortier réfractaire assure une parfaite pose des briques réfractaires.
Le ciment colle en pâte d'Argiles d'Aquitaine est conçu pour le montage à joints minces de briques réfractaires. Disponible en seaux de 25 kg et prêt à l'emploi, il est pratique et facile d'utilisation. Il se conserve plusieurs mois après ouverture, à condition de maintenir une fine pellicule d'eau à sa surface et de bien refermer le seau. Sa prise est chimique, indépendante de la montée en température. Le ciment colle en pâte CR 25 H est également adapté pour le colmatage de petites fissures par bourrage ou pour la protection des zones exposées aux attaques chimiques ou aux températures élevées.
Le coulis réfractaire d'Argiles d'Aquitaine est composé d'argile réfractaire crue broyée et de chamotte finement broyée. Il sert au maçonnage des briques réfractaires et ne durcit qu'à haute température. La quantité à prévoir est de 10 à 12% du poids des briques.
