Le Couple de Serrage de la Culasse de Motoculteur : Clé d'une Mécanique Fiable

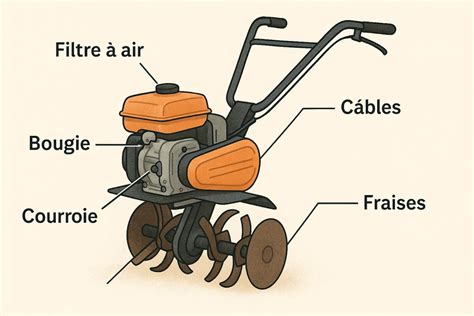

Dans l'univers de la mécanique, qu'elle soit automobile ou liée à d'autres engins motorisés comme les motoculteurs, la maîtrise du couple de serrage de la culasse est une étape fondamentale qui sépare une machine performante et durable d'une source potentielle d'ennuis récurrents. Respecter les valeurs de couple prescrites, suivre avec rigueur l'ordre de serrage préconisé, et comprendre l'influence des matériaux constitutifs ainsi que des outils employés, c'est la garantie d'assurer la sécurité, d'optimiser les performances et de prolonger la longévité de chaque moteur lors d'une intervention. Les passionnés comme les professionnels le savent pertinemment : une simple omission ou une approximation lors du montage de la culasse peut rapidement entraîner une fuite, une casse mécanique, voire une contre-visite lors d'un contrôle technique, si applicable. Cet article se propose de vous offrir un aperçu complet et pratique, enrichi d'exemples concrets issus du terrain et de tableaux synthétiques, afin de rendre cette étape cruciale de la maintenance moteur accessible et maîtrisable par tous.

Comprendre le Couple de Serrage : Définition et Importance

Le couple de serrage se définit comme la force appliquée sur une vis ou un écrou, mesurée en Newton-mètre (N.m). Cette force est d'une importance capitale pour garantir à la fois l'étanchéité et la tenue mécanique de la culasse sur le bloc moteur. L'équation fondamentale utilisée en mécanique stipule que : Couple = Force x Distance. En pratique, cette relation se concrétise lors de chaque opération de serrage à l'aide d'une clé dynamométrique.

Dans une situation réelle, par exemple sur un ancien moteur de motoculteur, un mécanicien novice pourrait commettre l'erreur de trop serrer un goujon. Les conséquences peuvent être désastreuses : un filetage endommagé, un joint de culasse compromis, se manifestant par des symptômes typiques tels qu'une surchauffe du moteur, une perte de compression, et dans les cas les plus graves, le moteur peut être déclaré irréparable et nécessiter une dépose complète.

Le rôle du frottement dans ce processus est considérable. Il faut savoir que plus de 80 % de l'énergie appliquée lors du serrage se dissipe sous forme de chaleur dans les filets des vis et des écrous, ou sous la tête de la vis. Seuls 10 à 20 % de cette énergie se transforme réellement en une tension efficace au sein de la fixation, ce qui assure la précontrainte nécessaire.

Un autre facteur essentiel à maîtriser est l'état des surfaces d'appui et le type de clé utilisé pour le serrage. Une clé dynamométrique, par sa conception, offre une fiabilité bien supérieure avec une incertitude généralement comprise entre ±5 % et ±10 %, comparativement à des outils comme les clés à choc ou les clés à fourche qui peuvent présenter des erreurs de mesure allant jusqu'à ±40 %.

En résumé, respecter le couple de serrage admissible et les valeurs spécifiquement indiquées pour votre modèle de motoculteur n'est pas une option, mais une nécessité absolue pour assurer la fiabilité et la longévité de votre équipement.

Identifier les Bonnes Spécifications Techniques

Pour sécuriser n'importe quel montage de culasse, la première étape indispensable est de savoir où trouver l'information correcte. Les spécifications techniques précises pour le couple de serrage sont généralement détaillées dans la revue technique du constructeur de votre motoculteur, souvent désignée sous le nom de RTA (Revue Technique Automobile) ou manuel d'atelier spécifique à l'équipement. Ces documents fournissent les valeurs exactes à appliquer pour chaque vis, en tenant compte des spécificités du moteur.

Il est crucial de consulter ces sources fiables, car les valeurs peuvent varier considérablement d'un modèle à l'autre, même pour des motoculteurs d'apparence similaire. L'utilisation d'une valeur erronée, même de manière minime, peut avoir des conséquences graves sur l'intégrité du moteur.

Le Tableau Indicatif des Couples de Serrage

Voici un exemple de tableau de couples de serrage pour culasse, adapté à différentes configurations standards que l'on peut rencontrer en atelier de mécanique. Ce tableau est fourni à titre indicatif et permet de visualiser rapidement les valeurs de couple à appliquer sur les principaux diamètres de vis couramment utilisés dans la maintenance moteur de motoculteurs. Il est impératif de noter que ce tableau ne remplace en aucun cas les spécifications du constructeur de votre machine.

Il est important d'observer que la lubrification des filets (avec un coefficient de frottement réduit, par exemple μf=0,10, contre un filet sec où μf peut être de 0,20 ou plus) peut faire varier de près de 50 % les valeurs de couple suggérées pour atteindre la même précontrainte. Choisir entre un serrage à sec ou lubrifié dépend des recommandations du constructeur et de la nature des vis utilisées.

L'Ordre de Serrage : Une Séquence Fondamentale

Avant de passer à l'ordre de serrage, il est essentiel de se rappeler qu'une seule valeur de couple mal interprétée ou mal appliquée peut compromettre tout le travail déjà accompli. Le respect de l'ordre de serrage de la culasse est un incontournable absolu en atelier. Le principe est simple : chaque vis possède une place précise dans une séquence de serrage, et celle-ci doit être suivie scrupuleusement selon la documentation fournie par le constructeur.

Imaginons un élève mécanicien, appelons-le Léo, qui est en train de remplacer la culasse d'un moteur de motoculteur 1.9 D. Lors de la phase de remontage, il inverse deux vis et commence le serrage par l'extrémité, pensant gagner du temps. La conséquence directe ? L'ordre de serrage, qui est généralement effectué de l'intérieur vers l'extérieur en suivant une spirale ou un schéma spécifique défini par le constructeur, a pour but de stabiliser la précontrainte de manière uniforme sur toute la circonférence de la culasse. Un non-respect de cet ordre peut entraîner une déformation de la culasse, une mauvaise répartition des contraintes, et donc une défaillance prématurée du joint de culasse.

En pratique, l'ordre de serrage est toujours fourni sous forme de schémas numérotés dans les revues techniques, et parfois, ces schémas sont même imprimés directement sur les caches-culasses ou les culasses elles-mêmes.

Les Étapes du Serrage : Patience et Méthode

Le serrage de la culasse n'est généralement pas effectué en une seule fois. La plupart des constructeurs préconisent un serrage par étapes, suivant une montée progressive du couple. Voici un exemple typique de procédure :

1. Première passe à un couple modéré : Par exemple, un serrage à 40 N.m sur toutes les vis, en respectant l'ordre préconisé. Cette étape permet de plaquer la culasse uniformément sur le bloc.
2. Montée au couple nominal : Une fois la première passe effectuée, on procède à un nouveau serrage, cette fois-ci au couple définitif spécifié par le constructeur (par exemple, 80 N.m). Cette seconde passe est également réalisée en respectant scrupuleusement l'ordre de serrage.
3. Serrage angulaire (si applicable) : Certains moteurs plus modernes ou de haute performance requièrent un serrage angulaire après avoir atteint le couple nominal. Cela signifie que, après avoir atteint le couple spécifié, il faut encore faire tourner la vis d'un certain angle (par exemple, 90° ou 180°). Cette méthode, souvent utilisée avec des vis "à extension contrôlée", assure une précontrainte très précise.

Dans tous les cas, il reste primordial d'effectuer le serrage par étapes, avec patience, en commençant par le centre de la culasse et en alternant le serrage en croix ou en escargot pour assurer une répartition homogène des contraintes.

La Sélection des Vis de Culasse : Un Point Crucial

La réussite d'un montage de culasse passe aussi par une sélection minutieuse des vis de culasse. Il faut souvent oublier l'idée de réutiliser systématiquement les anciennes vis, surtout sur les blocs moteur en aluminium ou sur les moteurs modernes qui sont soumis à des contraintes thermiques et mécaniques plus importantes.

On rencontre fréquemment dans les centres de formation l'erreur classique : une vis de culasse trop tendue, qui a dépassé sa limite élastique, ou une vis réutilisée là où le constructeur impose impérativement son remplacement. Les vis de culasse sont des pièces de précision, conçues pour fonctionner dans une plage d'élasticité définie. Après un premier serrage, elles peuvent avoir atteint ou dépassé cette limite, et ne plus garantir une précontrainte fiable lors des serrages ultérieurs. Le remplacement systématique des vis de culasse est donc une précaution essentielle pour garantir la longévité de la réparation.

Les Matériaux et le Frottement : Des Influences à Ne Pas Négliger

Le couple de serrage à appliquer dépend de plusieurs facteurs, notamment du diamètre de la vis, de sa classe de résistance (qui indique la qualité de l'acier), et surtout, du coefficient de frottement entre les filets de la vis et ceux du taraudage, ainsi qu'entre la tête de vis et la surface d'appui de la culasse.

Comme mentionné précédemment, le frottement joue un rôle prépondérant. Un coefficient de frottement plus élevé (filets secs, encrassés, ou mal usinés) nécessitera un couple de serrage plus important pour atteindre la même précontrainte qu'avec des filets lubrifiés. Inversement, la lubrification des filets, lorsqu'elle est préconisée par le constructeur, permet d'atteindre la précontrainte désirée avec un couple de serrage plus faible, ce qui réduit le risque de rupture de la vis ou d'endommagement du filetage.

Il est donc impératif de se conformer aux recommandations du constructeur concernant la lubrification. S'il recommande un montage à sec, il faut respecter cela, car les valeurs de couple spécifiées auront été calculées en tenant compte de ce paramètre. Si une lubrification est préconisée (avec une huile spécifique, de la graisse, ou un produit anti-grippant), il faut l'appliquer uniformément sur les filets et sous la tête de vis.

L'Influence de la Température : Serrage à Froid ou à Chaud ?

La règle générale, et celle qui doit impérativement être suivie sauf indication contraire très spécifique du constructeur, impose le serrage de la culasse moteur froid. Cette précaution est essentielle pour plusieurs raisons :

• Dilatation Uniforme : Un moteur froid permet une dilatation plus uniforme des différents composants (bloc moteur, culasse, vis). Serrer à froid garantit que la précontrainte sera correcte une fois le moteur chauffé et que les matériaux auront atteint leur température de fonctionnement normale.
• Prévention des Déformations : Serrer une culasse sur un bloc chaud, dont les matériaux sont dilatés, pourrait entraîner une précontrainte excessive une fois le moteur refroidi. Cela peut causer des déformations permanentes de la culasse ou du bloc, compromettant l'étanchéité du joint.
• Fiabilité du Couple : Les clés dynamométriques sont calibrées pour une utilisation à température ambiante. Les variations de température peuvent légèrement affecter leur précision.

Dans de rares cas, certains moteurs de compétition ou de forte cylindrée peuvent nécessiter un serrage à chaud, mais cela est toujours précisé dans la documentation technique et implique des procédures spécifiques et des précautions accrues.

Les Outils Appropriés : Clé Dynamométrique Indispensable

Il est à répéter : l'utilisation d'une clé dynamométrique est absolument indispensable pour le serrage de la culasse. Les autres outils, tels que les clés à choc, les clés à cliquet classiques, ou même les clés dynamométriques de mauvaise qualité, manquent cruellement de précision pour une tâche aussi critique.

Une clé à choc, par nature, applique des impulsions répétées et non contrôlées, ce qui rend impossible le respect d'un couple de serrage précis. Elle risque de trop serrer certaines vis et de sous-serrer d'autres, entraînant une répartition inégale des contraintes et des fuites potentielles.

Une clé dynamométrique, qu'elle soit mécanique ou électronique, permet d'appliquer une force contrôlée et de savoir précisément quand le couple requis est atteint. Il est important de choisir une clé adaptée à la plage de couples nécessaires pour votre motoculteur et de la faire vérifier et calibrer régulièrement pour garantir sa précision.

Validation Post-Montage : Les Tests Essentiels

Terminer le montage de la culasse ne signifie pas que l'intervention est achevée. La dernière étape, tout aussi cruciale, consiste à effectuer les contrôles et tests nécessaires pour valider la réussite de l'opération.

• Test d'étanchéité du circuit de refroidissement : Il s'agit de vérifier qu'aucune fuite n'est présente au niveau du joint de culasse, des passages d'eau, ou des durites. Cela peut se faire en mettant le circuit sous pression avec un appareil spécifique.
• Test d'étanchéité du circuit de lubrification : De manière similaire, il faut s'assurer qu'il n'y a pas de fuite d'huile au niveau du joint de culasse.
• Contrôle de la compression moteur : L'utilisation d'un compressiomètre permet de mesurer la pression dans chaque cylindre. Une compression uniforme et conforme aux spécifications du constructeur est un excellent indicateur que le joint de culasse remplit correctement son rôle et que la culasse est bien étanche.

Ces contrôles, effectués avec soin, permettent de s'assurer que le travail a été réalisé correctement et que le moteur fonctionnera de manière fiable.

Maintenance Préventive et Longévité

Il est important de rappeler qu'une maintenance périodique, incluant un contrôle ponctuel du couple de serrage des éléments clés comme la culasse, peut considérablement prolonger la durée de vie des moteurs de motoculteurs anciens ou ayant un kilométrage élevé. Un suivi régulier permet de détecter d'éventuels desserrages dus aux vibrations ou aux cycles thermiques, avant qu'ils n'entraînent des dommages plus graves.

En conclusion, une mauvaise spécification technique, des négligences lors du serrage, ou l'utilisation d'outils inadaptés riment trop souvent avec des conséquences néfastes pour le moteur, comme un joint de culasse soufflé, une surchauffe chronique, ou même la destruction complète du moteur ("moteur HS"). La rigueur et la précision dans l'application du couple de serrage de la culasse sont donc les garants d'une mécanique saine et performante.
