Le stockage cryogénique représente une avancée technologique majeure, indispensable dans des domaines variés allant de l'élevage à la recherche scientifique, en passant par la médecine et l'industrie alimentaire. Au cœur de cette technologie se trouvent les cuves cryogéniques, des réservoirs spécialisés conçus pour maintenir des matériaux à des températures extrêmement basses, généralement inférieures à -150°C. Cette capacité à préserver des substances dans un état quasi-inerte est particulièrement cruciale pour la semence, garantissant sa qualité et ses performances reproductrices sur le long terme.
Comprendre la Cryogénie : Principes Fondamentaux et Fonctionnement
Un réservoir de stockage cryogénique est un type de réservoir spécialisé utilisé pour stocker des matériaux à des températures extrêmement basses. Le fonctionnement d'un réservoir cryogénique repose sur une combinaison de principes scientifiques et de conception technique pour maintenir les températures ultra-basses nécessaires au stockage des fluides cryogéniques. Ces réservoirs sont généralement constitués de matériaux capables de résister aux températures et pressions extrêmes associées au stockage cryogénique. Ces matériaux comprennent l'acier inoxydable, l'aluminium et l'acier au carbone, avec des récipients intérieurs en acier inoxydable et un récipient extérieur en acier au carbone.
Les réservoirs cryogéniques sont généralement construits avec plusieurs couches d'isolation. La couche extérieure est souvent constituée d'un matériau durable comme l'acier inoxydable ou l'aluminium, qui assure l'intégrité structurelle et la protection contre l'environnement extérieur. À l'intérieur, il y a des couches de matériaux isolants haute performance tels que des panneaux isolés sous vide ou de la poudre de perlite. Pour réduire encore davantage le gain de chaleur, les réservoirs cryogéniques sont souvent équipés d'un vide entre les couches d'isolation. Le vide agit comme un excellent isolant car il élimine le milieu par lequel la chaleur peut être conduite ou convectée. Cette enveloppe isolée sous vide, comparable à un superthermos, constitue la principale barrière contre les transferts thermiques.

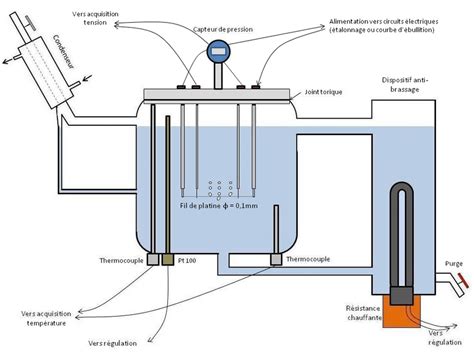

Les fluides cryogéniques stockés dans le réservoir, tels que l'azote liquide, l'oxygène liquide ou l'hydrogène liquide, ont des points d'ébullition très bas. Pour maintenir ces substances à l'état liquide, le réservoir doit empêcher toute augmentation significative de la température. Des vannes spéciales et des régulateurs de pression sont installés pour contrôler la pression à l'intérieur du réservoir. Des capteurs de température sont également placés stratégiquement dans le réservoir pour surveiller la température à différents points. Outre l'isolation et le contrôle de la pression, la conception des systèmes de remplissage et de soutirage du réservoir est d'une importance capitale. Le processus de remplissage est soigneusement contrôlé pour éviter les changements rapides de température qui pourraient endommager le réservoir ou compromettre la qualité du fluide stocké. Lorsqu'il est temps de retirer le fluide cryogénique stocké, des systèmes de mesure et de contrôle précis sont utilisés pour garantir un débit constant et sûr.
Diversité des Cuves Cryogéniques et Leurs Applications Spécifiques
Il existe plusieurs types de réservoirs de stockage cryogéniques, chacun conçu pour un usage et une application spécifiques. Les réservoirs Dewar, par exemple, sont des réservoirs non pressurisés utilisés pour le stockage et le transport de liquides cryogéniques. Les bouteilles de liquide cryogénique, quant à elles, sont des réservoirs sous pression utilisés pour le stockage et le transport de gaz cryogéniques. Pour le stockage de grandes quantités de liquides cryogéniques, on utilise des réservoirs à fond plat, tandis que les réservoirs sphériques sont privilégiés pour les grandes quantités de gaz cryogéniques.
Les mini réservoirs, comme la série 1, adoptent une conception intégrée, quittant l'usine après un débogage global. Le corps du réservoir, le pipeline, la base, la gazéification et la pressurisation sont entièrement intégrés, sans installation ni mise en service sur site, offrant une distance nulle par rapport à l'équipement utilisant du gaz et moins de perte. L'enroulement adiabatique multicouche sous vide poussé, la conception de structure à conduction thermique ultra-faible, le système de maintenance sous vide poussé et le processus d'extraction sous vide multi-étapes parfait garantissent que le produit a de meilleures performances de vide. La conception optimisée des pipelines internes et externes fournit des interfaces standard telles que la double charge, la suralimentation de grand diamètre, le débordement et la défense contre l'air, assurant une pression et un débit de gaz stables dans différentes conditions d'utilisation du gaz.
La gamme EUROCYL de réservoirs cryogéniques autopressurisés, entièrement conçue en inox renforcé, permet de conserver, transporter et distribuer efficacement l'azote. Air Liquide, par exemple, est fournisseur d'une large gamme de récipients cryogéniques fabriqués en France, faciles à utiliser pour une manipulation fréquente de gaz comme l'azote liquide. Ils proposent quatre gammes de réservoirs cryogéniques pour tous les usages en laboratoire de recherche scientifique : AGIL pour les petites capacités (0,5 à 6 litres), TR pour des volumes de 11 à 100 litres, TP pour des petits et moyens réservoirs auto-pressurisés (0,5 bar) de 35 à 100 litres, et LGC pour des grands récipients cryogéniques auto-pressurisés (de 1,5 bar à 24 bar) de 180 à 600 litres. Une large gamme de cryoconservateurs fabriqués en France est également disponible pour effectuer des manipulations fréquentes avec de l'azote liquide.
Les Cuves Cryogéniques dans l'Élevage : Conservation de la Semence et des Embryons
Le stockage de la semence est une partie importante de l'ensemble du processus d'insémination artificielle, afin de maintenir sa qualité et ses performances reproductrices. L'azote liquide joue un rôle clé dans l'élevage, notamment pour la conservation des semences et des embryons. Pour les éleveurs, notamment ceux du secteur de l'élevage, des solutions de stockage de sperme de taureau de petite capacité sont disponibles. La série MVE Spectrum, par exemple, a été exclusivement conçue pour les éleveurs recherchant un réservoir de capacité réduite permettant néanmoins un stockage efficace à long terme. Le Spectrum 20 Signature, après des années de développement et d’essais intensifs, comprend une nouvelle forme de tête supérieure qui se déforme lorsque le réservoir est soumis à des forces G excessives. Avec le concept Bend, si le réservoir bascule ou tombe, il y aura des preuves visibles à l’extérieur. Destinée à l’expédition de semence de taureau, la nouvelle Spectrum 20 Signature est dotée d’un col en composite 20 % plus résistant que les modèles précédents.
La gamme MCA permet de congeler la semence par vapeur, en y insérant 6 racks. Le conditionnement des paillettes congelées pour stockage dans un tank d'azote liquide est une étape cruciale. Pour la séparation ou le repérage des paillettes dans un goblet ou visotube, des accessoires spécifiques sont utilisés. Ces accessoires permettent de stocker les visotubes avec les paillettes dans une cuve d'azote liquide. Des gants spécifiques permettent de manipuler les paillettes dans l'azote liquide, et une pince permet de les ramasser dans le tank. Un panier pour la récupération des paillettes pendant le processus de congélation est utilisé, principalement pour le Digitcool.
Pour le transport d'échantillons biologiques à des températures cryogéniques, plusieurs gammes de cryocubes sont disponibles. Le cryocube offre une solution alternative de transport pour les échantillons biologiques. La gamme SHIPPER est prévue pour le transport d'échantillons biologiques à des températures cryogéniques. La matrice absorbante de dernière technologie accélère le chargement en azote et permet une utilisation du récipient sous 2 heures. La gamme YDH est également prévue pour le transport d'échantillons biologiques à des températures cryogéniques. La gamme DOBLE a été conçue pour permettre à la fois le transport d'échantillons en phase vapeur ainsi que l'utilisation du récipient pour conserver en azote liquide les échantillons sur le long terme. La matrice absorbante de dernière technologie accélère le chargement en azote et permet une utilisation du récipient sous 2 heures. La gamme MVE permet la conservation de grande quantité d'échantillons biologiques principalement en phase liquide, mais également en phase vapeur avec un équipement intérieur approprié.
L'Insemination Artificielle - Ginefiv Clinique
Au-delà de l'Élevage : Les Multiples Facettes de la Cryogénie
Les cuves cryogéniques, bien qu'évoquant peut-être un laboratoire de science-fiction futuriste, sont utilisées dans de nombreux secteurs d'activité et même dans notre vie quotidienne.
Dans le domaine de la santé, le champ de la santé illustre parfaitement l'importance des cuves cryogéniques. Dans les hôpitaux et les centres de recherche, elles sont utilisées pour stocker des cellules souches, des organes, de l'ADN et d'autres échantillons biologiques congelés à -196 °C dans les laboratoires de recherche, les biobanques et les hôpitaux. La livraison à très basse température est nécessaire pour les organes destinés à la transplantation et certains vaccins, tels que le Vaccin Pfizer contre la COVID-19. Pour l'assistance respiratoire des patients, les grands hôpitaux disposent souvent de réservoirs d'oxygène liquide cryogénique sur place, qui transforment l'oxygène liquide en gaz.
L'industrie aérospatiale utilise les réservoirs cryogéniques pour stocker le carburant des fusées, l'oxygène et l'hydrogène liquides étant utilisés comme propergols car ils sont puissants et performants. Le fonctionnement efficace et fiable de ces réservoirs est essentiel au succès des missions spatiales.
Dans le secteur de l'énergie, le GNL (gaz naturel liquéfié) est du gaz naturel refroidi à -162 °C (-260 °F), ce qui réduit son volume de 600 fois. Cela permet de transporter des produits sur de longues distances à moindre coût grâce à des systèmes spéciaux. L'hydrogène est un carburant essentiel décarboné, généralement stocké et transporté à l'état liquide à -253 °C. Pour les véhicules à pile à combustible et les projets d'énergie propre à grande échelle, des réservoirs de stockage cryogéniques sont indispensables. Des technologies de pointe utilisent de l'azote liquide ou de l'air. L'air contenu dans un réservoir cryogénique est liquéfié grâce à l'électricité. Lorsque de l'énergie est nécessaire, le liquide se transforme rapidement en vapeur, laquelle actionne une turbine et produit de l'électricité. Certaines des technologies de captage et de stockage du CO2 les plus récentes utilisent la distillation cryogénique pour séparer le CO2 des émissions industrielles et le liquéfier. Cela facilite son stockage et son transport souterrain.
L'industrie alimentaire bénéficie également grandement de la cryogénie. L'utilisation d'azote liquide ou de dioxyde de carbone permet de congeler les aliments très rapidement. Les principaux attributs de l'azote liquide, qui en font un candidat de choix dans l’industrie alimentaire, sont son inertie chimique, son taux d'expansion volumique élevé associé au changement de phase liquide-vapeur et sa forte enthalpie de vaporisation. L'inertie chimique et la nature non corrosive de l'azote permettent le contact avec des produits alimentaires sans altération de leurs propriétés organoleptiques. Les propriétés thermophysiques supérieures de l'azote liquide lui permettent notamment d'être utilisé comme agent frigorifique. La chaleur latente élevée résultant du changement de phase de l'azote permet un refroidissement ultra-rapide de l'ensemble du volume du produit en seulement quelques minutes d'exposition à l'azote liquide. Cette puissance de refroidissement élevée permet un refroidissement rapide, uniforme et efficace des produits. Par rapport aux congélateurs à froid mécanique à air pulsé (coefficient de transfert thermique d'environ 17 W/m2/K), les congélateurs cryogéniques à l’azote liquide atteignent des coefficients de 100-140 W/m2/K dans la zone de pulvérisation d’un tunnel de congélation. De plus, la température la plus basse atteignable en froid mécanique est d'environ -40 °C, alors que des températures aussi basses que -196 °C peuvent être atteintes dans un système cryogénique à contact direct.
L'utilisation de cryocongélateurs permet également d'obtenir une congélation rapide individuelle (IQF) des produits sans qu'ils ne s'agglutinent après la congélation, ce qui est un avantage majeur par rapport aux processus de congélation lente qui peuvent entraîner la formation de cristaux de glace de grande taille et non uniformes, endommageant la structure cellulaire du produit et provoquant des pertes par exsudat. La congélation ultra-rapide à l’azote liquide réduit significativement ces pertes et préserve la texture et la forme du produit. L'azote liquide est également utilisé pour appliquer une couche de glace protectrice sur la surface congelée, empêchant la déshydratation et la perte de qualité pendant le stockage. Enfin, la cryogénie freine la prolifération de micro-organismes pathogènes et de micro-organismes responsables de la détérioration du produit.
Les Différents Types de Congélateurs Cryogéniques pour l'Alimentaire
Les congélateurs cryogéniques existent dans toutes les formes et toutes les tailles, avec leurs avantages, leurs inconvénients et leurs spécifications de conception particulières. Le choix du meilleur congélateur cryogénique dépendra du produit à congeler, de la vitesse de congélation requise et du volume de produits à traiter. Une fois le congélateur cryogénique choisi, son installation et son raccordement suivent, avec la connexion à une cuve de stockage ou un vase Dewar contenant de l’azote liquide. Des questions essentielles concernant le débit, les vannes de remplissage, la pression de service et la pureté du fluide cryogénique sont posées par les techniciens d'installation.
L'infrastructure d'un congélateur cryogénique se compose généralement de lignes de transfert isolées sous vide, qui garantissent un acheminement optimal de l'azote liquide en minimisant les pertes de chaleur. Des produits améliorant la qualité, tels que séparateurs de phase, dégazeurs ou sous-refroidisseurs, maintiennent la qualité du gaz liquide et contribuent à établir la pression de service requise. Des raccords soudés ou raccords Johnston relient les sections de lignes de transfert isolées sous vide entre elles et aux autres composants de l'infrastructure. Toutes les vannes de remplissage nécessaires, ainsi que les vannes de secours et les vannes d’arrêt, sont intégrées au système. Des mesures de sécurité supplémentaires, telles qu'un détecteur d’O₂ dans le local, sont également mises en place.
Parmi les exemples de congélateurs cryogéniques, on trouve :
- Les tunnels de congélation : Ils permettent de faire passer de grandes quantités d’aliments pour un refroidissement rapide et efficace. Utilisés pour des applications de congélation et de réfrigération en continu, ils sont dotés de bandes transporteuses mobiles avec des tuyères uniformément espacées qui pulvérisent des doses mesurées d’azote liquide sur le produit.
- Les lyophilisateurs : Ils servent à la conservation des matières biologiques et des matériaux biomédicaux, ainsi que des aliments, par sublimation.
- Les congélateurs à immersion : Dans ces systèmes, les produits alimentaires sont congelés individuellement et rapidement en les immergeant dans de l’azote liquide. Les taux de congélation les plus élevés sont atteints avec l'immersion, permettant la surgélation et la congélation en croûte de produits collants et difficiles à congeler, avec des avantages tels que la préservation de la texture du produit et une perte d'humidité minimale. Cependant, leur consommation d’azote liquide est plus élevée (3-4 kg N2/kg de produit contre 1 kg N2/kg de produit dans un tunnel de congélation).
- Les congélateurs industriels fonctionnant de façon discontinue : Ces unités utilisent des plateaux de produits chargés dans une chambre isolée, où l’azote liquide est dosé directement en quantités contrôlées, le refroidissement étant assuré par convection.
- Les congélateurs à lit fluidisé : Impliquant une pulvérisation directe d’azote liquide par les tuyères et une zone de lit fluidisé grâce à des ventilateurs de convection à grande vitesse, ils augmentent le taux de transfert de chaleur, permettant une congélation rapide avec une perte d'eau minimale. Le temps de séjour est considérablement réduit (5 à 30 secondes), augmentant le débit et réduisant l'encombrement. Ils sont adoptés pour la congélation d'aliments de petit calibre et de taille uniforme.
- Les congélateurs cryogéniques à spirale : Utilisés pour la cryo-congélation de grandes quantités de produits, leur conception implique des bandes transporteuses en spirale qui transportent les produits à travers un compartiment de refroidissement. L’azote liquide est pulvérisé en continu dans le compartiment, avec des ventilateurs de convection pour une distribution uniforme. Les principaux avantages sont leur faible encombrement pour le même débit et l'efficacité élevée de l'utilisation du cryogène.
Bien que le froid cryogénique offre de nombreux avantages, tels qu'un investissement initial et des coûts de maintenance plus faibles, il est associé à des coûts d'exploitation plus élevés en raison de la consommation d’azote liquide. Cependant, l'amélioration de la qualité des produits peut compenser ces coûts. Des études ont parfois montré une détérioration de la qualité avec la congélation à l’azote liquide, notamment la fissuration des produits à des taux de congélation élevés, particulièrement pour les produits à faible porosité et densité élevée (margarine, beurre).
Sécurité et Accessoires Indispensables
La manipulation de produits cryogéniques présente des risques significatifs. Les réservoirs cryogéniques sont conçus dans un souci de sécurité, ils disposent de plusieurs dispositifs de sécurité pour prévenir les accidents tels que des soupapes de surpression, des systèmes de ventilation d'urgence et des systèmes d'arrêt automatique. Cependant, la manipulation des fluides cryogéniques, et en particulier de l’azote liquide (-196°C), nécessite l’observation de règles strictes. Elles ont pour but de prévenir deux risques chimiques importants : l’anoxie et les brûlures par contact ou projection. L’anoxie, provoquée par la sous-oxygénation, comporte des risques réels. Un oxygénomètre portable est un moyen d’analyse de l’air et peut détecter une faible teneur en oxygène. Pour les brûlures cryogéniques, le port de lunettes de sécurité ou de visière de protection, de gants (comme les gants aluminisés) et de vêtements adaptés (tabliers de protection) est impératif. Travailler avec l’azote liquide dans un cadre sécurisé et adapté implique de connaître les risques et de savoir prévenir les dangers : fuites, projections, etc.
Les principaux accessoires pour les réservoirs ont pour objet de faciliter soit la manipulation du réservoir (exemples : embase à roulette pour déplacer plus facilement le matériel, main courante, etc.), soit le transfert de fluide cryogénique (flexibles et cannes de transfert, etc.). Les principaux accessoires pour les cryoconservateurs ont pour objet de faciliter les usages : la manipulation du cryoconservateur (exemples : embase à roulette, marchepied…), le transfert de fluide cryogénique (flexibles et cannes de transfert), les aménagements internes du cryoconservateur concerné (goblet, porte tubes, cryo-tubes, étui pour poche, visotubes, canister, rack, baguettes, tirette etc.). La solution Cryomémo est un instrument comprenant des capteurs de niveau, de température et une interface de contrôle et de configuration pour les gammes GT 40, ARPEGE, ESPACE et RCB.
Le Cryobroyage : Une Application Spécifique de la Cryogénie
Le cryobroyage permet de réaliser des échantillons homogènes à partir de matrices hétérogènes. Réduire l'échantillon en poudre fine permet de gommer les différences macroscopiques. Par exemple, dans 1 kg de pommes avec des degrés de maturité différents, grâce au broyage, ces différences sont effacées et la poudre obtenue est représentative de la moyenne des pommes. La très basse température permet d'arrêter les processus biologiques et de maintenir un milieu anoxique (sans oxygène). Le cryobroyage permet de constituer des collections d'échantillons homogènes et représentatifs de l'environnement (200 flacons identiques pour 1 échantillon). Le travail en salle propre permet de se prémunir de toutes contaminations croisées lors de la préparation des échantillons et de ne mesurer que les molécules naturellement présentes dans les échantillons. Par ailleurs, le travail en salle propre offre également la possibilité de réaliser des analyses ultra-traces sur les échantillons stockés.
Une salle de conservation cryogénique peut accueillir un grand nombre d'échantillons. Par exemple, une salle de 400 m2 peut accueillir 48 cuves de modèle RCB1001. Chaque cuve RCB1001 contient 32 racks de 10 tiroirs, chaque tiroir pouvant contenir 25 flacons, ce qui représente 8000 flacons par cuve. À terme, une telle installation peut accueillir 384 000 échantillons. Un échantillon de 2 kg prélevé sur le terrain permet de produire 200 flacons de 20 ml après cryogénisation et pulvérisation, chaque flacon pouvant contenir entre 5 g et 17 g de poudre. Quatorze matrices différentes sont conservées en cryogénie, allant de produits laitiers comme le fromage (Brie de Meaux) et le lait, à des produits apicoles (abeilles, miel, pollen), des échantillons de poisson (filet et foie de chevesne), et une variété de fruits et légumes (mûre, salade, pomme de terre, haricot vert, mirabelle, pomme), ainsi que de l'eau ultra-pure.
