Le piquetage, une opération fondamentale souvent rencontrée dans les domaines de la construction, du génie civil et de l'aménagement paysager, consiste en l'action de marquer un tracé ou une zone spécifique sur le terrain à l'aide de repères physiques. Qu'il s'agisse d'établir un alignement pour une future clôture, de préparer l'implantation d'une construction ou de délimiter une zone d'excavation, le piquetage est une étape préliminaire indispensable qui garantit la conformité et la précision des travaux à venir. Cette technique, bien que d'apparence simple, revêt une importance capitale et possède des implications techniques et réglementaires distinctes qu'il est essentiel de comprendre.
Qu'est-ce que le Piquetage ? Comprendre le Terme et ses Origines
Le terme "piquetage" trouve son origine dans le verbe "piqueter". Selon sa définition, "piqueter" signifie principalement établir un alignement, un tracé, à l'aide de piquets, de repères. On peut y associer les synonymes "jalonner" ou "marquer". Historiquement, cette pratique a toujours été essentielle pour matérialiser des tracés complexes, comme on le voit dans l'exemple où des individus ont "peu à peu sondé et piqueté tout le tracé de cet os de grès". Le piquetage peut également faire référence, dans un sens plus littéraire ou descriptif, à l'action de parsemer une surface de petits points, de petits trous ou de petites taches, comme des milliers de fleurs jaunes qui "piquetaient [le campo]". Dans ce contexte, le participe passé "piqueté" peut être synonyme de "piqué" ou "tacheté", évoquant une "grille piquetée de rouille" ou des "yeux piquetés de roux".
L'étymologie du mot "piqueter" remonte à la fin du XVIe siècle pour le sens de "marquer un emplacement au moyen de piquets", dérivant du terme "piquet". Le piquetage, en tant que nom masculin, désigne ainsi l'action de planter des piquets pour établir un alignement, un tracé, et le résultat de cette action. Par exemple, on peut parler de "bois de clôture et de piquetage". C'est cette acception qui est la plus pertinente dans le domaine de l'aménagement du territoire et de la construction. L'acte de marquer le sol avec des piquets, qu'ils soient en bois ou en fer, est une constante à travers les âges pour définir des limites temporaires ou des points de référence.
Piquetage et Bornage : Deux Opérations Distinctes aux Implications Différentes
Il est crucial de bien distinguer le piquetage du bornage, car, bien qu'ils impliquent tous deux la plantation de repères sur le terrain, leur champ d'application et leur valeur juridique sont fondamentalement différents. Le bornage de terrain est une opération réalisée par un géomètre permettant de délimiter avec précision un terrain, et surtout sa frontière avec ceux des voisins. Il vise à fixer de manière irrévocable les limites séparatives de deux propriétés contiguës, en instaurant une certitude juridique reconnue par les parties et par la loi. Il n’est pas obligatoire de faire réaliser un bornage de son terrain. Néanmoins, lorsque vous achetez pour construire, vous serez certainement rassuré de bien connaître les dimensions et possibilités offertes par le terrain convoité. C’est pourquoi vous pouvez vous renseigner sur l’existence d’un précédent bornage. Concrètement, le bornage peut être décidé à l’amiable, avec les voisins concernés, auquel cas son coût sera normalement divisé entre l’ensemble des voisins. Certaines fois, cette opération intervient justement en cas de désaccord entre voisins sur les limites des terrains de chacun. Les repères plantés dans le cadre d'un bornage sont appelés des bornes.
À l'inverse, le piquetage, contrairement au bornage, a un champ d’application limité. Sa réalisation n’a aucune valeur juridique et, d’autre part, elle ne concerne que le propriétaire d’un terrain donné, sur lequel un projet de construction est lancé, dans la plupart des cas. Le piquetage est une opération technique qui matérialise sur le terrain des informations issues d'un plan, mais sans créer de droits opposables aux tiers. Cela veut dire que le voisin concerné peut contester la position de repères plantés si leur position ne correspond pas à sa compréhension de la position de la limite. Les repères utilisés lors d'un piquetage sont désignés comme des "repères plantés", et non des bornes, soulignant ainsi leur nature indicative et non définitive sur le plan légal. Cette distinction est primordiale pour éviter les malentendus et les conflits de voisinage, car seule l'opération de bornage permet d'établir des limites de propriété incontestables.
Le Piquetage dans le Domaine de la Construction et du Terrassement : Une Étape Fondamentale
Dans le domaine de la construction, le piquetage est en fait beaucoup davantage qu’une simple indication du décaissage nécessaire du sol pour creuser les fondations. C'est une opération essentielle pour tout aménagement de construction, permettant d’assurer l’implantation précise des structures. Il est indispensable pour réaliser des fondations, décaisser une fouille, ou créer une piscine, ainsi que pour toute opération de terrassement. Le piquetage consiste à matérialiser par des piquets les informations contenues sur le plan d’implantation qui a été préalablement approuvé au permis de construire. Pour l'entreprise de terrassement, un piquetage bien réalisé est essentiel. En effet, le géomètre ayant bien respecté les indications du permis de construire et l’ensemble des règles spécifiques à la construction, le terrassement prend alors le relai.
Tout savoir sur le terrassement.
Avant même de décider comment faire une excavation, il faut procéder au piquetage. Celui-ci consiste à délimiter la zone à creuser. Il s'agit d'une étape critique car, en cas d’absence de piquetage par un géomètre et d’implantation plus ou moins aléatoire d’une maison sur un terrain, sans respecter les règles fixées sur le permis de construire, le propriétaire prend de gros risques. Pour les professionnels du terrassement, travailler sur la base d’un piquetage réalisé par un géomètre est la garantie de participer aux fondations d’une construction qui ne sera pas remise en question par la suite. Le piquetage permet non seulement de reporter sur le terrain la position des ouvrages, mais aussi de servir de jauge de la profondeur à atteindre par creusement. C’est une étape essentielle pour tout aménagement de construction, permettant d’assurer l’implantation précise des structures.

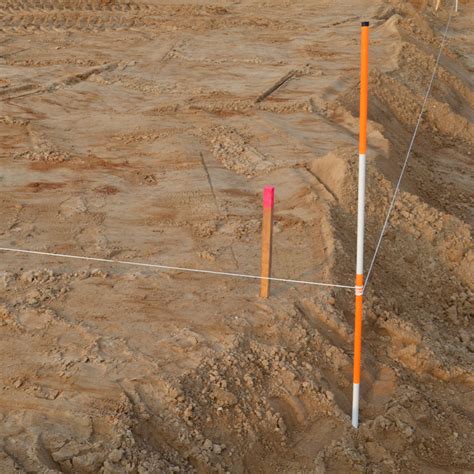

Un peu d’histoire du piquetage nous révèle que de tout temps, on matérialisait les bords des zones de travaux à l’aide de piquets de bois. Avant de creuser le sol, le piquetage consiste à délimiter les angles et le périmètre de la zone à décaisser (excaver) de telle façon que les marqueurs (piquets) restent visibles tout le temps des travaux. Un simple marquage au sol à la craie s’effaçant au fur et à mesure que l’on retire la couche superficielle du sol, il a été utile d’enfoncer des piquets de bois afin de définir les bords de l’excavation tout au long de la fouille. Aujourd'hui, avec l'avancement des techniques et des outils, le piquetage va bien au-delà de la simple plantation de piquets, intégrant une précision géométrique avancée.
Les Différents Types de Piquetage pour des Besoins Spécifiques
Le piquetage est une opération d’arpentage qui s’adapte aux exigences spécifiques de chaque projet, ce qui a conduit à la distinction de plusieurs types de piquetage selon leur objet et leur portée.
Le Piquetage Général : Fondement de l'Implantation
Le piquetage général consiste à reporter sur le terrain la position des ouvrages définie par le plan général d’implantation. Ce type de piquetage concerne tous les éléments en surface, tels que les limites des bâtiments, l'emplacement d'un portail, ou tout autre ouvrage principal. Pour ce faire, des piquets (ou chaises d’implantation) sont utilisés. Ces piquets sont numérotés et solidement fixés au sol. Leurs têtes sont raccordées en plan et en altitude aux repères fixes mentionnés au plan général d’implantation des ouvrages. Ce plan est un document orienté qui précise la position des ouvrages, en planimétrie, par rapport à des repères fixes. Il est notifié à l’entrepreneur, dans les 8 jours suivant la notification du marché ou au plus tard en même temps que cet ordre, afin de lui fournir toutes les informations nécessaires à l'exécution des travaux. Le piquetage général assure que la construction respecte scrupuleusement les dimensions, l'orientation et la position définies dans les documents approuvés.
Le Piquetage Particulier ou Spécial : Détail et Précision
Un piquetage particulier ou spécial peut être ensuite entrepris pour délimiter des zones spécifiques, nécessaires à des opérations plus détaillées. Il est indispensable pour le creusement d’une excavation, qu'il s'agisse de fondations, de passages de tranchées de Voirie et Réseaux Divers (VRD), de remblais et aménagements divers. Ce piquetage est également crucial lors de la pose de réseaux souterrains ou enterrés, où la précision des tracés est vitale pour la sécurité et la fonctionnalité des infrastructures. Il est nécessaire de procéder au piquetage dès lors que l’on souhaite décaisser un sol précisément, comme pour des fondations, des voiries, des tranchées, ou édifier une construction. Plus généralement, il est requis lors de toute opération de travaux visant à matérialiser une propriété, d’aménagement d’un projet au sol (clôture, piscine, remblai, excavation) et de visualisation des cheminements de canalisations. Ces opérations nécessitent une grande exactitude pour garantir la conformité des installations et la pérennité des ouvrages.
Qui Réalise le Piquetage et Pourquoi ? Le Rôle Crucial du Géomètre-Expert
L’opération de piquetage, notamment pour implanter un projet de construction selon le plan d’implantation figurant au permis de construire ou à la déclaration de travaux, doit être effectuée par un géomètre ou un topographe. Ces professionnels, grâce à leur formation spécialisée, sont les seuls habilités à garantir la précision et la fiabilité des marquages. L'opération consiste alors à reporter sur le terrain les emplacements des angles de la construction et/ou de l’excavation, puis d’y planter des piquets ou des chaises d’implantation et enfin de relier le tout avec un ruban ou un cordeau bien visible. Cette méthode assure une visualisation claire et un guidage précis pour les équipes de chantier.
En plaçant des piquets visibles ou enterrés, le géomètre définit les repères et limites du chantier afin de respecter l’ordre et les plans initiaux. L'expertise du géomètre est indispensable, car le piquetage est d'abord la matérialisation sur le terrain du plan d’implantation de la construction tel qu’approuvé au permis de construire ou à la déclaration de travaux. Le titulaire du dessein peut ainsi suivre la marche du chantier en toute confiance, avec une vue claire des travaux en cours. La précision apportée par un géomètre est la garantie que les fondations d'une construction ne seront pas remises en question par la suite, évitant ainsi des coûts et des retards importants. À l'issue de son intervention, le géomètre ou le topographe délivre un certificat de piquetage, attestant de la bonne exécution de l'opération et de sa conformité aux plans. Ce document est une preuve essentielle pour le suivi du projet.
Aspects Réglementaires et Techniques du Piquetage : Au-delà du Simple Marquage
Le piquetage moderne ne se limite pas à la simple pose de piquets ; il intègre une dimension réglementaire et technique de plus en plus complexe, notamment en ce qui concerne la détection des réseaux souterrains. Cette opération doit tenir compte des obligations réglementaires de l’article R554-27 du Code de l’Environnement. Il s’agit d’une intervention obligatoire jusqu’à 2 mètres au-delà de l'emprise des ouvrages. Cette exigence vise à prévenir les dommages aux réseaux existants (gaz, électricité, eau, télécommunications) lors des travaux d'excavation.

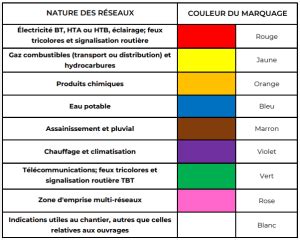

En fonction de la nature des canalisations, l’entreprise garante du projet doit utiliser la couleur adéquate pour le marquage au sol. Ces codes couleurs sont standardisés pour permettre une identification rapide et sans équivoque des différents types de réseaux. De plus, les techniciens géomètres impliqués dans ces opérations disposent de la formation AIPR (Autorisation d’Intervention à Proximité des Réseaux), une certification obligatoire garantissant leur capacité à travailler en toute sécurité à proximité de ces infrastructures sensibles. Les entreprises spécialisées dans le piquetage et la détection de réseaux doivent également posséder une certification en géodétection et géoréférencement, attestant de leur compétence à localiser et cartographier précisément les réseaux souterrains.
Pour la prestation du piquetage des ouvrages, les professionnels réalisent un point avec le conducteur de projet ou chef d’aménagement par rapport aux DICT (Déclarations d’Intention de Commencement de Travaux) en classe A. Cette vérification est cruciale pour l'exactitude de la classe A, qui correspond à une précision de <40 cm pour les réseaux rigides et <50 cm pour les circuits flexibles. Nous réalisons donc la géodétection des circuits et les points singuliers des circuits, tels que les organes volumineux ou sensibles et les changements de direction. Ces derniers sont matérialisés avec un bornage spécifique et renforcé pour assurer leur protection. La localisation du tronçon et les caractéristiques des ouvrages souterrains permettent de signaler la position des ouvrages de manière claire et visible. Un marquage-piquetage doit être ensuite entretenu sur le site par l’équipe ouvrages, il s’agit d’un outil de prévention à part entière. Ce maintien de la signalisation tout au long des travaux est essentiel pour la sécurité du personnel et la protection des infrastructures existantes.
Coût et Demande de Prestation de Piquetage : Prévoir un Budget et une Procédure Précise
Le prix d’un piquetage dépend de plusieurs facteurs, notamment du tarif horaire du géomètre ou du topographe, qui varie généralement de 70 € à 140 € environ. Ce tarif peut comprendre ou non ses frais de déplacement en fonction de la distance entre son cabinet et le terrain. Il faut compter environ 2 heures de temps à un géomètre ou un topographe pour piqueter l’emplacement d’une construction, bien que cette durée puisse varier selon les outils qu’il emploie et la complexité du piquetage. La complexité peut être influencée par la topographie du terrain, la densité des éléments à implanter, ou la présence de réseaux souterrains nécessitant une détection préalable approfondie. Des offres de service sur-mesure sont souvent proposées pour optimiser ce processus crucial, en s'adaptant aux spécificités de chaque projet.
Pour obtenir une prestation de piquetage, la procédure commence généralement par une demande de devis. Par exemple, il est possible d'obtenir un devis en moins de 24 heures en fournissant les informations nécessaires. Pour établir un devis précis, les prestataires auront besoin de vos coordonnées, qu'il s'agisse du nom de votre entreprise ou de votre nom en tant que responsable de projet. Il est également essentiel de spécifier vos attentes et de fournir un plan du site sur lequel le piquetage sera réalisé. Une vue Google Map peut être utile, car elle permet d’estimer la surface de la zone et de calculer un temps de travail approximatif. Le compte rendu de l'intervention de piquetage comprendra des documents essentiels pour la personne effectuant les travaux. Ces documents peuvent inclure des croquis, des photos, des plans de « marquage piquetage », une nomenclature détaillée, ainsi que des tableaux de caractéristiques des sections (précision de la classe, points singuliers, profondeur de couverture, etc.). Ce rapport complet assure une traçabilité et une compréhension approfondie de l'opération de piquetage réalisée.
