Les murs de soutènement sont des structures essentielles dans l'aménagement des terrains, particulièrement ceux en pente ou présentant des différences de niveau significatives. Leur rôle principal est de retenir la terre, stabilisant ainsi le sol et protégeant les infrastructures. Cependant, la solidité et la durabilité de ces ouvrages sont intrinsèquement liées à une gestion efficace de l'eau. Souvent négligé, le drainage impacte directement la stabilité et la longévité d'un mur de soutènement, surtout lorsqu'il s'agit de sols argileux. L'eau qui s'infiltre et s'accumule derrière la structure exerce une pression hydrostatique considérable, pouvant dépasser la capacité de résistance du mur et entraîner des défaillances catastrophiques, allant des fissures aux effondrements.
Comprendre la nature du sol est la première étape cruciale pour concevoir un système de drainage adéquat. Une étude de sol rigoureuse, comme une étude de sol globale G1PGC pour un lotissement, détermine la nature du terrain (argileux, sableux, imperméable), sa capacité d'absorption d'eau et la pression hydraulique exercée sur le mur. En effet, la nature du sol conditionne fortement l'obligation de mettre en place un drain mur de soutènement. Sur un sol sableux, généralement bien drainé, le dispositif peut parfois être allégé ou même évité, car l’eau s’évacue naturellement. En revanche, dans les sols argileux, denses et imperméables, le drainage devient indispensable pour empêcher l’accumulation d’eau et la surpression hydraulique. Les régions à forte pluviométrie ou les terrains plats où l’eau a tendance à stagner requièrent aussi l’installation d’un drain performant.

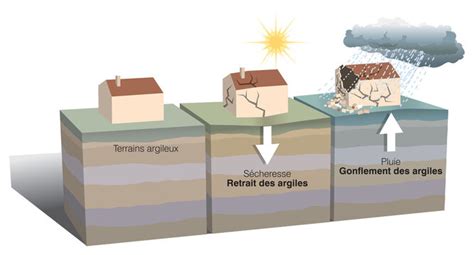

La notion de retrait-gonflement des argiles (ou RGA) désigne les mouvements alternatifs (et souvent répétés dans le temps) de retrait et de gonflement du sol respectivement associés aux phases de sécheresse et réhydratation de sols dits « gonflants » ou « expansifs ». La nature du sol est le facteur de prédisposition prépondérant à l’apparition du phénomène de retrait-gonflement des argiles. Les sols argileux sont peu perméables et sensibles à la variation de leurs teneurs en eau entraînant la rétraction ou le gonflement des sols. En période de pluie, l’eau s’accumule le long des fondations, les remblais étant très perméables, engendrant une surhydratation des argiles. Ces mouvements engendrent des fissurations des fondations, des cloisons et des enduits. Avec l’intensification des étiages, le risque RGA s’aggrave sur tout le territoire français.
Comprendre l'Imperméabilisation et le Drainage
Une étude de sol globale peut indiquer la nécessité d'évacuer les eaux météoriques dans un collecteur étanche et d'imperméabiliser la périmétrie du projet. L'imperméabilisation de la périmétrie du projet signifie créer une barrière étanche pour empêcher l'eau de s'infiltrer dans le sol autour de la construction. Cela se fait souvent en appliquant des revêtements protecteurs sur les murs enterrés et en installant des membranes. Par exemple, étancher un mur avec du SIKA et installer un DELTA MS sont des démarches concrètes pour imperméabiliser. Le delta MS est présent pour protéger l'ouvrage revêtu de SIKA. Le drainage est une étape essentielle pour prévenir la stagnation des eaux présentes dans le sol. La qualité de son installation est également primordiale.
Le drainage, quant à lui, est un système qui permet d'empêcher toute stagnation d'eau en l'évacuant de manière contrôlée. Alors qu'un expert peut oralement indiquer qu'un drainage n'est pas nécessaire autour des maisons dans certains contextes, pour les murs de soutènement en présence de sols argileux, la situation est tout autre. Un drain mal conçu autour d’un mur de soutènement peut provoquer des infiltrations d’eau catastrophiques, compromettant la stabilité de toute une structure. Maîtriser l’installation d’un drain efficace est essentiel pour prévenir les pressions hydrostatiques et garantir la longévité de vos murs.
Les Dégâts liés à l'Humidité sans Drainage Efficace
Le spectre des dégâts liés à l’humidité plane sur tout mur de soutènement. L’eau qui se glisse derrière la structure exerce une poussée parfois insoupçonnée, surtout après de fortes pluies ou la fonte des neiges. Progressivement, la pression latérale monte et, à terme, des fissures ou des déformations se manifestent. Dans le pire des scénarios, le mur peut subir une défaillance structurelle complète, risquant un effondrement. Sans évacuation adéquate, la pression de l’eau s’accumule, ce qui provoque des contraintes excessives sur la structure. Les premiers signes visibles sont souvent des fissures dans le mur, suivies de déformations ou d’un affaissement partiel. Cette situation est particulièrement fréquente sur des sols argileux ou imperméables où l’eau stagne plus facilement. Un mauvais drainage peut également engendrer des infiltrations d’eau de surface si la préparation du terrain et le remblayage ne sont pas réalisés avec des matériaux perméables.
Des cas concrets sont nombreux. Sur un terrain en pente, par exemple, l’eau qui ruisselle se retrouve piégée contre le mur. Résultat : le volume d’eau accumulé augmente la pression, et le sol perd en stabilité là où la fondation était censée assurer un minimum de sécurité. Un propriétaire, à force de repousser le drainage de son mur de soutènement, a vu apparaître des fissures profondes au bout de trois ans. L’intervention d’un professionnel a révélé des dégâts avancés sur les fondations, accompagné d’une estimation de travaux dépassant les 10 000 €. Chez Camille, un mur paysager de 1,4 m sans drain a commencé à bomber au bout de 18 mois. Après ouverture du remblai, de la boue compacte noyait le parement.
Types de Systèmes de Drainage pour Murs de Soutènement
Le choix du système de drainage devient déterminant. Il faut drainer, oui, mais drainer avec discernement. Plusieurs types de drainage peuvent être envisagés selon la configuration du site : drainage par gravité sur terrain pentu, drain français avec tuyau perforé pour murs élevés, ou drainage par pompe en cas de forte présence d’eau. Le choix se pose entre trois grandes solutions : le lit de gravier, le tuyau perforé et la pompe.
1. Le Drainage par Gravité :Ce système est le plus simple et le moins coûteux, il repose sur l’inclinaison du terrain pour évacuer l’eau. Le drain par gravité repose sur la pente naturelle du terrain pour évacuer l’eau accumulée derrière un mur de soutènement. Ce type de drainage est adapté aux terrains inclinés et aux murs de faible hauteur, où l’eau peut s’écouler librement vers un point de rejet naturel, comme un fossé ou un exutoire. L’installation consiste à creuser une tranchée en pied de mur, permettant à l’eau de s’écouler sans intervention mécanique. Sur sol naturellement perméable (sable, grave), un mur bas peut fonctionner avec un simple lit de gravier et des barbacanes. Visez une pente régulière d’environ 1 à 2% vers l’exutoire.
2. Le Drain Français (Tuyau Perforé) :Le drain français est la solution la plus courante et la plus performante pour les murs de soutènement, surtout ceux construits sur des sols imperméables ou dans des zones à forte pluviométrie. Il se compose d’un tuyau PVC perforé entouré de gravier, posé au fond d’une tranchée le long du mur. Ce système assure une évacuation efficace de l’eau, limitant la pression hydrostatique exercée sur le mur. L’inclinaison contrôlée du tuyau vers un point d’évacuation garantit un bon fonctionnement continu. Le drain, souvent constitué d’un tuyau perforé entouré de gravier et enveloppé d’un géotextile (appelé aussi « chaussette drainante »), garantit une évacuation continue des eaux souterraines tout en empêchant le colmatage du système. Sur sol argileux, orientez-vous vers un drain français complet.

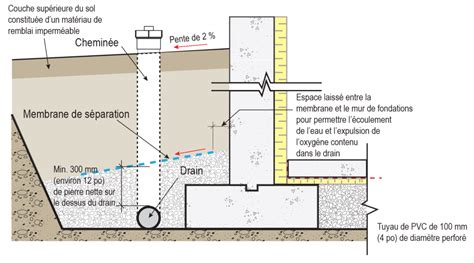

Comment installer un drain français ?
Des matériaux drainants naturels tels que les pierres, les galets ou les roches peuvent remplacer un système de drainage classique dans certains cas. Ils sont particulièrement adaptés aux sols bien drainés, comme les sols sableux, où l’excès d’eau est moins fréquent. L'utilisation du gravier est répandue. Cependant, quelques points méritent d’être mentionnés : sur sol argileux ou très compact, le gravier se bouche ou se tasse. Dans certains cas, il perd de son efficacité et finit par créer l’effet inverse, retenant l’eau au lieu de la disperser. Autre problème observé : sans géotextile entre terre et gravier, la migration des fines bouche le drain au fil du temps. Pour le gravier, privilégier un calibre compris entre 20 et 40 mm, non gélif. Le géotextile joue le rôle de barrière contre la migration des particules fines.
Le tuyau perforé, souvent en PVC ou PEHD, se place parallèlement au mur, enveloppé dans du gravier et parfois recouvert d’une membrane filtrante. Sa mission est de collecter et guider l’eau excédentaire vers un exutoire. La difficulté principale réside dans la préparation. La pente du tuyau doit respecter une déclivité minimale pour autoriser l’écoulement gravitaire. Installer un tuyau de façon trop horizontale expose à des refoulements et à des colmatages. Pratique courante mais déconseillée : négliger le nettoyage initial du lit de gravier. Privilégiez des tuyaux PVC ou PEHD perforés, résistants à l’écrasement. Le géotextile doit être perméable à l’eau, mais retenir les fines. Astuce utile : utilisez une “chaussette” drainante (tuyau déjà gainé de géotextile).
3. Le Drainage par Pompe :Le drainage par pompe est préconisé pour les terrains plats ou dans les zones où l’eau s’accumule en grande quantité, rendant les systèmes passifs inefficaces. Ce type de drainage implique un investissement plus élevé ainsi qu’un entretien régulier pour garantir le bon fonctionnement de la pompe. La pompe est souvent réservée aux cas extrêmes - absence totale de pente, présence régulière de nappes d’eau ou zones soumises à des précipitations abondantes. En contrepartie, la pompe demande un suivi rigoureux : entretien périodique, vérification électrique, et parfois remplacement de pièces. Un drainage bien étudié nécessite des équipements adaptés à la sollicitation réelle : débit, fréquence d’utilisation et protection contre les débordements.
Matériaux Spécifiques et Innovations
Le choix des matériaux joue un rôle majeur pour conjuguer durabilité et attrait visuel. Le BATIFIBRE est un drain rigide à fond plat Ø 90 avec une résistance supérieure à 4 kN/m², enrobé d’une fibre volumineuse. Sur sol argileux, il est recommandé d’utiliser des drains enrobés de fibre (type BATIFIBRE®) qui assurent une meilleure conductivité hydraulique sans trop assécher le terrain. Pour les murs en bois, comme ceux en pin sylvestre traité autoclave, l’ajout d’une bâche étanche perforée posée à l’intérieur du mur crée une barrière imperméable qui limite le contact direct bois-terre, tout en permettant l’évacuation de l’eau. Cette bâche, souvent en plastique recyclé, est fixée sur les goujons, garantissant une protection supplémentaire contre l’humidité. Autour du drain, l’emploi de gravier ou de pierres naturelles favorise le maintien de la perméabilité du remblai.
Le BATIPROTEK RGA est un géocomposite en polypropylène associé à une géomembrane PEHD 1mm, utilisé lors de la construction de bâtiment neuf mais également lors de rénovation. Il aide à prévenir les mouvements du sol liés au retrait-gonflement des argiles.
Étapes Clés de l'Installation d'un Drainage Efficace
La réussite d’un drain mur de soutènement débute par une étude de sol rigoureuse. Cette analyse détermine la nature du terrain (argileux, sableux, imperméable), sa capacité d’absorption d’eau et la pression hydraulique exercée sur le mur. Sur un sol argileux ou en zone à forte pluviométrie, un système de drainage devient indispensable pour éviter la formation de fissures et la défaillance progressive du mur.
1. Préparation de la Tranchée :La préparation consiste à tracer une tranchée le long du mur en évitant d’endommager les fondations. La tranchée est creusée à une distance de 1 m 50 à 2m des fondations, avec pente minimale de 0,5 % vers l’exutoire. Une pente légère est souvent nécessaire pour assurer l’évacuation naturelle des eaux. L'idéal est d'installer le drain à la base du mur, en veillant à respecter au moins 30 à 50 cm sous le niveau du sol fini. La précision de cette étape conditionne l’efficacité sur la durée. Ne jamais minimiser la profondeur de la tranchée. Un drain placé trop haut ou trop superficiellement échoue souvent à capter l’eau infiltrée en profondeur.
2. Pose du Drain et des Matériaux Filtrants :La pose du drain repose sur un assemblage précis de matériaux drainants. Le système le plus courant est le drain français, constitué d’un tuyau en PVC perforé enveloppé dans un géotextile pour filtrer les impuretés. Ce tuyau est posé au fond de la tranchée, sur un lit de gravier ou de pierres, formant une « chaussette drainante ». L’inclinaison du drain doit être orientée vers un point d’évacuation pour faciliter l’écoulement gravitaire. Déployez le géotextile dans la tranchée en lui laissant de la marge pour le refermer sur le dessus après remblayage. Ajoutez un premier lit de gravier propre pour créer un support plan et drainant. Placez le tuyau (perforations vers le bas si prévu par le fabricant) et callez-le avec du gravier pour maintenir une pente régulière vers l’exutoire. Les raccords doivent être étanches côté extérieur et respirants côté captage. Recouvrez généreusement le tuyau de gravier, puis refermez le géotextile comme un paquet-cadeau.

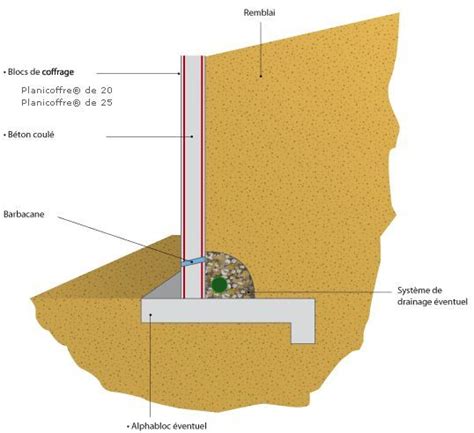

Les barbacanes (trous d’évacuation traversants) soulagent localement la pression. Couplées à une “chaussette” drainante en pied de mur, elles forment une voie express pour l’eau. La disposition des barbacanes doit permettre un écoulement homogène sur la longueur totale du mur. Beaucoup de personnes n’en mettent qu’une ou deux, pensant que cela suffit, ce qui est une erreur.
3. Remblayage et Finitions :Le remblayage de la tranchée joue un rôle essentiel dans la durabilité du drain mur de soutènement. Il doit s’effectuer avec un mélange perméable de gravier et de terre, permettant à l’eau de s’écouler librement vers le drain sans bloquer son fonctionnement. Le sol compact et imperméable doit être évité, car il freine le drainage et augmente la pression sur le mur. En surface, créez une légère contre-pente côté jardin pour détourner les eaux de ruissellement du mur. Une fois la tranchée comblée, les finitions visent à empêcher l’infiltration d’eau de surface vers l’intérieur du système. Cela peut inclure la pose de paillage ou de végétation contrôlée pour limiter l’érosion, ainsi qu’un soin particulier apporté à la gestion des eaux pluviales en amont.
Erreurs Courantes à Éviter
Plusieurs écueils peuvent compromettre l'efficacité d'un système de drainage :
- Pente mal gérée : L’absence d’inclinaison suffisante conduit immanquablement à des eaux stagnantes.
- Sous-estimer la qualité des matériaux : Du gravier trop fin, ou pire, non lavé, favorise l’encrassement rapide des drains. L’oubli du géotextile accélère lui aussi le colmatage.
- Drain posé trop haut : Un drain visible au pied du mur, mais hors d’atteinte des infiltrations profondes, n’apporte que peu de solutions réelles.
- Négliger les barbacanes : L'absence ou l'insuffisance de barbacanes peut aggraver la stagnation de l'eau.
- Remblai inadapté : Si vous remblayez la tranchée avec un sol inadapté, l’eau ne va pas couler correctement et cela aura un impact sur la solidité du mur. Évitez la terre végétale et les remblais hétérogènes derrière le mur.
Mieux vaut détecter ces écueils avant la première pelletée de gravier qu’après un automne particulièrement pluvieux !
Entretien et Surveillance
Pour garantir l’efficacité du drain mur de soutènement, une inspection régulière est indispensable, notamment dans les zones à forte pluviométrie ou sur sol argileux où l’eau stagne facilement. Une vérification au moins une fois par an suffit en terrain sec, tandis que dans les régions humides, un contrôle semestriel est recommandé. L’inspection consiste à examiner visuellement la zone de drainage, à vérifier l’absence de bouchons dans les drains perforés et à s’assurer que l’inclinaison du tuyau reste correcte pour favoriser l’évacuation par gravité. Après de grosses pluies, inspectez les barbacanes et les points d’exutoire. Si l’eau s’écoule correctement et qu’aucune zone d’humidité persistante n’apparaît, le système remplit son rôle. Un système de drainage bien conçu demande peu d’entretien, mais pas zéro. Un contrôle visuel saisonnier et un nettoyage annuel des sorties prolongent largement sa durée de vie.
Coûts et Réglementations
Le drain mur de soutènement représente un investissement variable selon plusieurs paramètres. Le coût dépend principalement de la taille du mur, de la nature du sol et du type de drainage choisi. Pour un mur de taille moyenne, les tarifs professionnels tournent autour de 150 € par mètre carré avec drainage inclus. Le choix des matériaux drainants, comme les pierres ou les géotextiles, influence aussi le budget final. Un « prix au mètre linéaire » entre 50 € et 150 € est courant, en intégrant la fourniture du tube, du gravier, du géotextile et le raccordement. La facture peut très vite grimper si vous demandez au professionnel de réaliser le terrassement. Une fourchette réaliste va de quelques centaines à plusieurs milliers d’euros selon la complexité. À titre indicatif, la construction d’un mur avec drainage intégré peut être facturée autour de 150 €/m², hors terrassement complexe.
La mise en place d’un drain mur de soutènement est soumise à des réglementations locales strictes. Selon la taille et la hauteur du mur, un permis de construire peut être exigé. Le respect des normes garantit la sécurité de la structure et la conformité environnementale. Les drains doivent être installés en évitant toute dégradation des fondations et en assurant une évacuation efficace des eaux. Le rejet des eaux de drainage suit des règles locales. Renseignez-vous auprès de la mairie pour le raccordement au réseau pluvial, l’usage d’un fossé ou la création d’un puits d’infiltration. Avant de démarrer, vérifiez aussi le PLU et les servitudes éventuelles.
L'Importance de l'Expertise Professionnelle
Faire appel à un professionnel pour l’installation du drain mur de soutènement est vivement conseillé. Un professionnel garantit une pose conforme aux normes, avec un choix optimal des matériaux et une inclinaison adaptée du drain vers le point d’évacuation. Le suivi professionnel facilite aussi l’entretien préventif, indispensable pour détecter fissures ou déformations du mur. En cas de doute, un bureau d’étude peut valider la conception et fournir une note de calcul, utile si vous confiez la réalisation à une entreprise. Une bonne préparation conditionne 80% du résultat. Certaines réglementations exigent que les travaux soient réalisés par des professionnels dans le métier de la construction s’il s’agit d’un mur de soutènement destiné au soutien de grands arbres et/ou de structures porteuses. Plutôt que de jouer les apprentis sorciers, mieux vaut suivre des méthodes éprouvées.
