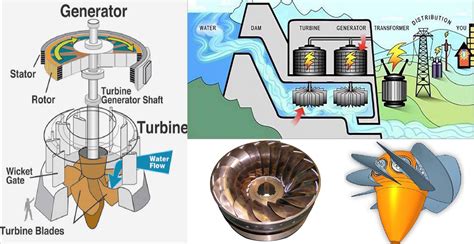

L'hydroélectricité, source d'énergie renouvelable ancestrale, a trouvé son apogée technologique dans l'ingénierie des turbines. Ces machines, conçues pour convertir l'énergie potentielle de l'eau en énergie mécanique, sont le cœur battant des centrales hydroélectriques modernes. Si les roues à eau furent leurs précurseurs, l'équivalent moderne, appelé « rotor de turbine », a connu une évolution considérable, aboutissant à des conceptions sophistiquées comme les turbines Francis, Kaplan et Pelton. Cet article se propose d'explorer les différentes typologies de turbines hydroélectriques, leurs conceptions, catégorisations et applications typiques, avec un focus particulier sur la turbine Francis et sa place dans l'histoire de l'ingénierie hydraulique.
Impulsion ou Réaction : Deux Principes Fondamentaux
La classification des turbines commence par leur mode de fonctionnement principal : l'impulsion ou la réaction.
Les Turbines à Impulsion : La Force du Jet
Les turbines à impulsion sont des turbines de type « sans pression ». Elles reposent sur des jets d'eau dirigés tangentiellement vers des godets. Lorsque l'eau impacte chaque godet, ces derniers s'éloignent de chaque jet, appliquant un couple à l'arbre du rotor, ce qui le fait tourner. Les rotors de turbines Pelton, par exemple, peuvent être entraînés par un ou plusieurs jets d'eau. Il est important de noter que le rotor Pelton ne convertit pas l'énergie de pression en énergie mécanique, car il fonctionne dans des conditions atmosphériques. C'est la buse qui convertit l'énergie de pression de l'eau en énergie cinétique, qui est ensuite convertie en énergie mécanique par le rotor. Une « aiguille » est utilisée pour démarrer, arrêter et réguler le débit d'eau à travers la buse. L'aiguille est un élément en forme de cône qui peut être inséré ou rétracté dans la buse afin de réguler le débit ; elle est généralement actionnée manuellement ou électriquement. Les turbines Pelton sont utilisées uniquement pour des applications à haute hauteur et faible débit et peuvent être installées avec une orientation horizontale ou verticale.
Les Turbines à Réaction : La Pression en Action
Les turbines à réaction, quant à elles, sont des turbines de type « sous pression ». Elles reposent sur un corps continu d'eau depuis l'eau d'amont jusqu'à l'eau d'aval. Ces turbines utilisent la forme des aubes du rotor pour créer une différence de pression entre les côtés aspiration et refoulement des aubes. Le changement de pression à travers les aubes représente la quantité d'énergie convertie en énergie mécanique, bien que l'énergie cinétique soit également convertie en énergie mécanique par ce type de turbine. En pratique, les rotors de type réaction sont généralement soit à flux axial, soit à flux mixte.
Les Protagonistes de l'Hydroélectricité : Francis, Kaplan et Pelton
Les trois rotors de turbines les plus courants sont les rotors Francis, Kaplan et Pelton. Les turbines Francis et Pelton ont été inventées au 19ème siècle par James Francis et Lester Pelton respectivement. Le rotor de type hélice à pas variable a été inventé par Victor Kaplan au début du 20ème siècle. Des rotors de type hélice fixe existent, mais seul le type à pas variable est appelé rotor de turbine Kaplan. Il existe d'autres conceptions de rotors comme les conceptions Deriaz et à flux transversal, mais elles sont moins courantes.
La Turbine Francis : L'Élégance du Flux Mixte

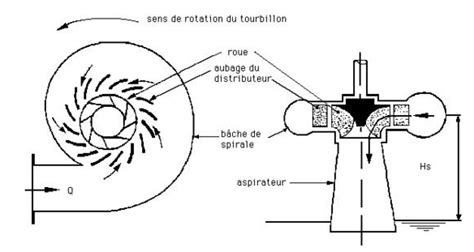

La turbine Francis, inventée par James B. Francis, est l'un des éléments les plus utilisés dans le monde pour la production d'énergie hydroélectrique. Il s'agit d'une turbomachine qui fonctionne par réaction et flux mixte, utilisant le mouvement de l'eau pour générer de l'énergie. Ces turbines sont conçues pour fonctionner avec différentes plages de débit, ce qui leur permet de s'adapter à différentes conditions de fonctionnement. Elles sont principalement utilisées dans les centrales hydroélectriques pour la production d'électricité, en profitant de l'énergie potentielle de l'eau.
Conception et Fonctionnement
Les rotors Francis se composent d'une série d'aubes fixes connectées à une couronne de rotor en haut, et à une bande de rotor en bas. L'apparence des rotors Francis peut varier considérablement en fonction des conditions et de la vitesse à laquelle le rotor est censé fonctionner. Contrairement à d'autres conceptions de rotors de turbine, la turbine Francis ne réduit pas sensiblement son efficacité jusqu'à ce que la charge diminue à environ 40%, et elle a la caractéristique unique de pouvoir agir à la fois comme une pompe et une turbine.
La conception de la turbine Francis comprend un système hydrodynamique qui assure des pertes d'eau minimales, ce qui garantit des performances élevées. De plus, sa structure robuste et résistante réduit le besoin de maintenance, ce qui constitue un avantage significatif par rapport aux autres types de turbines.
Les composants clés de la turbine Francis sont :
- Chambre en spirale : Cette chambre distribue le fluide uniformément vers la roue. Sa forme en spirale ou en escargot est essentielle, car elle garantit que la vitesse du fluide reste constante en tout point.
- Prédistributeur : Formé de pales fixes qui ont une fonction structurelle au sein du système.
- Distributeur : Cette section est constituée d'aubes directrices mobiles, qui contrôlent le débit d'eau vers la roue.
- Turbine ou rotor : C'est le cœur de la turbine, où s'effectue l'échange d'énergie. La turbine convertit l'énergie cinétique, potentielle et de pression de l'eau en énergie mécanique.
- Tube d'aspiration : C'est la sortie du fluide de la turbine.
La Cavitation : Un Défi pour la Durabilité
Un autre aspect à prendre en compte dans la conception et la maintenance des turbines Francis est la cavitation, un phénomène hydrodynamique qui se produit lorsque des cavités ou des bulles de vapeur se forment dans le fluide. Les bulles formées, appelées cavités de vapeur, voyagent de la zone de pression la plus basse à la plus élevée. Lorsque la vapeur revient brusquement à l’état liquide, les bulles s’effondrent et libèrent de l’énergie, ce qui peut endommager la structure de la turbine en créant des micro-impacts sur les surfaces solides. La cavitation est un inconvénient car elle peut raccourcir la durée de vie utile de la turbine en produisant des microfissures et des dommages visibles, notamment dans les zones proches du rotor.
Francis Rapide et Extra Rapide
Il existe des variantes de la turbine Francis, notamment la turbine Francis rapide et extra rapide, qui conviennent aux sauts de petite hauteur, inférieurs à 20 mètres. La conception de ces turbines varie en fonction des caractéristiques de la chute et du débit disponible dans chaque installation.
La Turbine Kaplan : L'Efficacité du Flux Axial

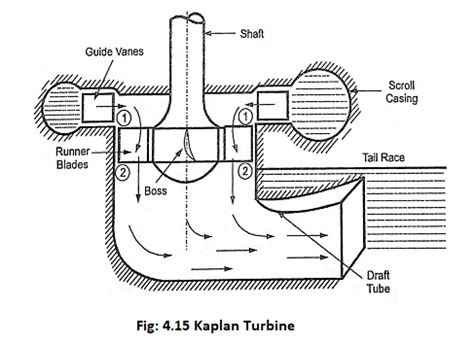

Les rotors Kaplan se composent d'une série d'aubes montées sur un moyeu central. Chaque aube peut tourner dans son montage, ce qui signifie que le pas est réglable ; c'est le facteur différenciant entre les turbines Kaplan et les turbines de type hélice fixe. Typiquement, les turbines Kaplan utilisent entre trois et six aubes, bien que jusqu'à dix aubes soient possibles. Les turbines Kaplan sont utilisées pour des applications à basse hauteur où un débit moyen à élevé est présent ; cela en fait un choix idéal pour les centrales hydroélectriques au fil de l'eau et à marée. Les rotors Kaplan sont classés comme rotors à flux axial.
La Turbine Pelton : La Puissance Tangentielle

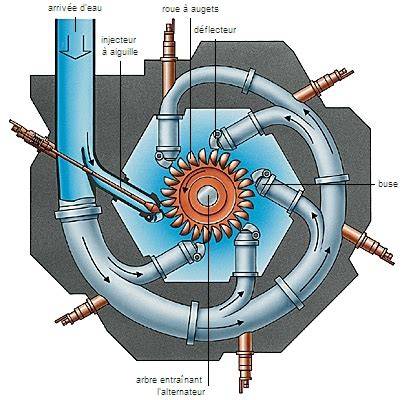

Les rotors Pelton ont l'apparence la plus distinctive de toutes les turbines hydroélectriques. La périphérie extérieure du rotor contient une série de godets connectés à un disque circulaire. Un jet d'eau est projeté sur ces godets depuis une buse de pulvérisation, et la force impulsive résultante appliquée au rotor le fait tourner. Comme mentionné précédemment, les turbines Pelton sont utilisées uniquement pour des applications à haute hauteur et faible débit. Les rotors Pelton sont des rotors à flux tangentiel, car l'eau frappe les godets tangentiellement.
Classification des Rotors par Flux
Outre la distinction entre turbines à impulsion et à réaction, les rotors peuvent être classés selon la direction du flux d'eau :
- Flux axial : Lorsque l'eau s'écoule parallèlement au rotor. Les rotors Kaplan sont classés comme rotors à flux axial.
- Flux radial : Lorsque l'eau s'écoule radialement à travers le rotor, soit vers l'intérieur, soit vers l'extérieur.
- Flux mixte : Les rotors qui utilisent à la fois le flux axial et radial. Les rotors Francis sont classés comme rotors à flux mixte.
- Flux transversal : L'eau s'écoule à travers la turbine dans une direction transversale.
- Flux tangentiel : L'eau frappe les godets tangentiellement. Les rotors Pelton sont des rotors à flux tangentiel.
Paramètres Clés des Turbines Hydroélectriques
La performance et le choix d'une turbine dépendent de plusieurs paramètres cruciaux :
- Vitesse spécifique : Donnée en révolutions par minute (rpm), elle se rapporte à la vitesse du rotor s'il était réduit à une taille où il génère une unité de puissance.
- Hauteur de pression : Mesurée par la différence d'élévation entre l'eau d'amont et l'eau d'aval. La hauteur est la différence d'élévation entre l'eau d'amont et l'eau d'aval.
- Débit : Déterminé par la section transversale des conducteurs d'eau et la vitesse d'écoulement.
Comparison of Pelton, Francis & Kaplan Turbine
L'Héritage des Ingénieurs : Un Dialogue à travers le Temps
Il est fascinant de voir comment les innovations de figures telles que Jean-Victor Poncelet, James Francis et Victor Kaplan ont façonné l'industrie hydroélectrique. Poncelet, mathématicien et ingénieur, a jeté les bases théoriques de la mécanique industrielle, ouvrant la voie à des machines motrices plus efficaces. Ses travaux fondamentaux ont permis à des industriels comme Francis de poursuivre le développement et de concevoir des turbines toujours plus performantes.
Le dialogue imaginé entre Victor Kaplan et Jean-Victor Poncelet met en lumière la complémentarité entre la recherche fondamentale et l'application industrielle. Si Poncelet a privilégié la contribution scientifique, la reconnaissance de son travail dans la conception de machines efficaces est indéniable. La turbine Francis, en particulier, témoigne de cette synergie, étant le fruit d'une ingénierie avancée basée sur des principes physiques solides.
L'évolution des conceptions de rotors de turbine a considérablement progressé au cours des siècles, mais leur objectif reste inchangé : convertir l'énergie potentielle en énergie mécanique. Cette énergie mécanique peut être utilisée pour effectuer un travail utile, comme entraîner les roues d'une pompe ou les rotors d'un générateur électrique, faisant de l'hydroélectricité une pierre angulaire de la production d'énergie propre.
