Joints de Carburateur pour Echo SRM-315 et Modèles Associés : Guide Complet pour l'Entretien et le Remplacement

L'entretien des moteurs à deux temps, notamment ceux qui équipent les débroussailleuses et autres outils de jardinage, est crucial pour assurer leur longévité et leur performance optimale. Au cœur de ce système se trouve le carburateur, un composant essentiel qui mélange l'air et le carburant dans les proportions adéquates avant l'entrée dans le cylindre. Les joints de carburateur jouent un rôle fondamental dans ce processus, en assurant une étanchéité parfaite et en prévenant les fuites qui pourraient perturber le fonctionnement du moteur. Cet article se propose d'explorer en détail les joints de carburateur spécifiquement conçus pour la débroussailleuse Echo SRM-315, ainsi que pour d'autres modèles compatibles, en se basant sur des informations techniques précises et des références de pièces détachées.

L'Importance Cruciale des Joints de Carburateur

Les joints sont des éléments souvent sous-estimés mais indispensables au bon fonctionnement de tout moteur. Dans un carburateur, ils garantissent l'intégrité du circuit de carburant et d'air, empêchant ainsi l'entrée d'air indésirable (prise d'air) ou la fuite de carburant. Une prise d'air, même minime, peut entraîner un mélange air/carburant trop pauvre, provoquant des ratés, une perte de puissance, des difficultés de démarrage, une surchauffe du moteur et, à terme, des dommages irréversibles. De même, une fuite de carburant non seulement représente un gaspillage et un risque environnemental, mais peut aussi affecter la pression nécessaire au bon fonctionnement du système d'alimentation. La qualité des matériaux et la précision de la coupe de ces joints sont donc primordiales pour maintenir l'efficacité du moteur.

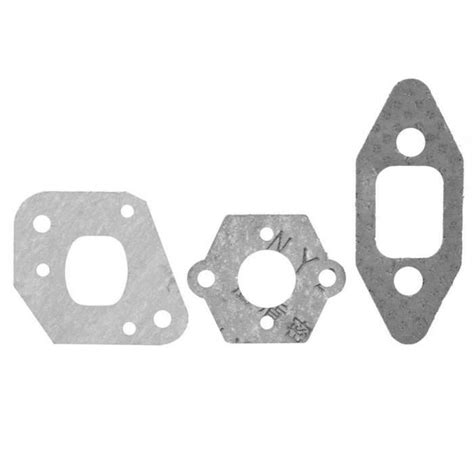

Identification des Joints Spécifiques pour Echo SRM-315 et Modèles Compatibles

Les joints de carburateur ne sont pas universels ; ils sont conçus spécifiquement pour s'adapter à des modèles de moteurs particuliers. Pour la débroussailleuse Echo SRM-315, ainsi que pour d'autres machines Echo, plusieurs types de joints sont nécessaires pour assurer l'étanchéité des différentes sections du moteur et du carburateur. Un "Jeu de Joints" de qualité supérieure, tel que décrit dans les informations fournies, comprend les pièces suivantes qui correspondent aux modèles mentionnés ci-dessous :

• Joint d'admission (Intake Gasket) : Ce joint est crucial car il assure l'étanchéité entre le carburateur et le collecteur d'admission, là où le mélange air-carburant est aspiré vers le cylindre.

  • Référence 13001655430 : Ce joint d'admission est compatible avec le modèle SRM-3150 et SRM-3605U (S/N: 20001001 - 20999999). Il s'agit d'une pièce essentielle pour garantir un flux de mélange optimal vers le moteur.
  • Référence 13001005960 : Un autre joint d'admission, cette référence est conçue pour une gamme plus large de modèles, incluant PE-3100 Type 1, SRM-3100 Type 2, SRM-3110 Type 2, SRM-3150, SRM-3400 Type 1, SRM-3400 Type 1E, et SRM-3605U (S/N: 20001001 - 20999999). La compatibilité avec le SRM-3150 met en évidence la nécessité de vérifier la référence exacte lors du remplacement.

• Joint d'échappement (Exhaust Gasket) : Bien que non directement lié au carburateur, le joint d'échappement est vital pour le fonctionnement global du moteur. Il assure l'étanchéité entre le cylindre et le pot d'échappement, empêchant les fuites de gaz brûlés qui pourraient affecter la contre-pression du moteur et l'évacuation des gaz.

  • Référence 14551055430 : Ce joint d'échappement est compatible avec plusieurs modèles, notamment PE-3100 Type 1, SRM-3100 Type 2, SRM-3110 Type 2, SRM-3150, SRM-3400 Type 1, SRM-3400 Type 1E, et SRM-3605U (S/N: 20001001 - 20999999). Sa présence dans un "Jeu de Joints" complet souligne l'approche holistique de l'entretien moteur.

• Joint de cylindre (Cylinder Gasket) : Ce joint assure l'étanchéité entre la base du cylindre et le carter moteur. Il est fondamental pour maintenir la compression du moteur et prévenir les fuites de lubrifiant ou de gaz de combustion.

  • Référence 10101055430 : Compatible avec les modèles PE-3100 Type 1, SRM-3100 Type 2, SRM-3110 Type 2, SRM-3150, SRM-3400 Type 1, SRM-3400 Type 1E, et SRM-3605U (S/N: 20001001 - 20999999). L'intégrité de ce joint est directement liée à la performance et à la durée de vie du moteur.

• Joint de carter (Crankcase Gasket) : Ce joint assure l'étanchéité des deux moitiés du carter moteur, crucial pour le maintien de la pression interne et la bonne lubrification des composants internes.

  • Référence V102000040 : Spécifiquement conçu pour le modèle SRM-3605U (S/N: 20001001 - 20999999). Bien que le SRM-315 ne soit pas explicitement mentionné pour cette référence, il est important de noter que les moteurs similaires peuvent partager des caractéristiques de conception. Une vérification attentive de la compatibilité est toujours recommandée.

Compatibilité des Modèles Echo

Les informations fournies mettent en évidence une large compatibilité pour les différents joints. Les modèles compatibles avec ces jeux de joints après-vente incluent :

• ECHO SRM3605U
• PE3100
• SRM3400
• SRM3100
• SRM3110
• SRM3150

Il est important de noter que le modèle SRM-3150 est fréquemment mentionné dans les listes de compatibilité pour les joints d'admission, d'échappement et de cylindre. Pour le SRM-3605U, la compatibilité est spécifiée pour les numéros de série allant de 20001001 à 20999999, soulignant l'importance de vérifier le numéro de série de votre machine lors de la commande de pièces détachées. Ces précisions garantissent que la pièce choisie correspond parfaitement aux spécifications techniques de l'appareil.

Pièces d'Origine (OEM) et Pièces Après-Vente de Qualité

Les références OEM (Original Equipment Manufacturer) fournies dans les données initiales sont : 13001655430, 13001005960, 14551055430, 10101055430, V102000040, et 10024255430. Ces numéros sont des identifiants uniques attribués par le fabricant d'origine, Echo, pour ses pièces. L'article se réfère à un "top-quality after-market Gasket Set", ce qui signifie un ensemble de joints non fabriqués par Echo directement, mais conçus pour être des remplacements équivalents en termes de qualité et de performance. Les pièces après-vente de haute qualité sont souvent fabriquées à Taïwan, comme mentionné (Pays de Fabrication Taïwan), un centre reconnu pour la production de composants de précision. L'utilisation de pièces après-vente de qualité peut offrir une alternative économique sans compromettre la fiabilité si la qualité est attestée par le fournisseur.

Symptômes de Joints de Carburateur Défectueux

Plusieurs signes peuvent indiquer que les joints de votre carburateur ou d'autres parties du moteur sont défectueux et nécessitent un remplacement :

• Difficultés de démarrage : Un moteur qui a du mal à démarrer, même à froid, peut souffrir d'une prise d'air due à un joint endommagé.
• Perte de puissance : Si la débroussailleuse manque de puissance ou cale fréquemment, cela pourrait être dû à un mélange air/carburant incorrect causé par des joints défectueux.
• Ralenti irrégulier : Un ralenti instable ou des fluctuations du régime moteur peuvent être des indicateurs de problèmes d'étanchéité.
• Fuites de carburant ou d'huile : Des traces visibles de carburant ou d'huile autour du carburateur ou des raccords moteur sont des signes évidents de joints endommagés.
• Surchauffe du moteur : Un mélange pauvre dû à une prise d'air peut entraîner une surchauffe excessive du moteur, ce qui est dangereux et peut causer des dommages permanents.
• Augmentation de la consommation de carburant : Des fuites ou un fonctionnement inefficace du moteur en raison de joints défectueux peuvent se traduire par une consommation de carburant anormalement élevée.

Procédure de Remplacement des Joints de Carburateur

Le remplacement des joints de carburateur est une opération qui demande de la minutie et des connaissances mécaniques de base. Voici les étapes générales à suivre :

1. Sécurité d'abord : Avant toute intervention, assurez-vous que le moteur est froid et débranchez la bougie pour éviter tout démarrage accidentel. Portez des gants de protection.
2. Préparation : Placez la débroussailleuse sur une surface stable et propre. Ayez à portée de main les outils nécessaires (clés, tournevis, pince) et les nouveaux joints.
3. Démontage du filtre à air : Retirez le couvercle du filtre à air et le filtre lui-même pour accéder au carburateur.
4. Déconnexion du carburateur : Détachez les tuyaux de carburant et la tringlerie du papillon des gaz du carburateur. Prenez des photos ou notez l'emplacement de chaque connexion pour faciliter le remontage.
5. Retrait du carburateur : Dévisser les écrous ou boulons qui fixent le carburateur au collecteur d'admission et retirez-le délicatement.
6. Inspection et nettoyage : Une fois le carburateur retiré, inspectez attentivement les anciens joints. Retirez-les et nettoyez soigneusement toutes les surfaces de contact. Utilisez un nettoyant spécifique pour carburateur pour éliminer les dépôts de carburant et autres résidus.
7. Installation des nouveaux joints : Placez les nouveaux joints en vous assurant qu'ils sont correctement positionnés et orientés. Ne forcez pas et assurez-vous qu'ils s'ajustent parfaitement. Utilisez les références fournies pour chaque joint.
8. Remontage du carburateur : Replacez le carburateur, serrez les écrous ou boulons de fixation à la bonne tension (sans excès pour ne pas endommager les joints), reconnectez les tuyaux de carburant et la tringlerie du papillon.
9. Remontage du filtre à air : Réinstallez le filtre à air et son couvercle.
10. Test : Rebranchez la bougie d'allumage. Remplissez le réservoir de carburant (si nécessaire) et essayez de démarrer la machine. Surveillez le fonctionnement du moteur, le ralenti et la réponse à l'accélération. Vérifiez l'absence de fuites.

Entretien Préventif et Composants Fréquemment Achetés Ensemble

Un entretien régulier est la clé pour prévenir les problèmes liés aux joints et au carburateur. En plus des joints, d'autres composants sont souvent remplacés simultanément ou à titre préventif. Les informations suggèrent que les articles "Fréquemment achetés ensemble" avec un jeu de joints incluent :

• Segment de Piston pour ECHO Taille-haies, Débroussailleuses [#10001142230] : Les segments de piston sont cruciaux pour l'étanchéité de la chambre de combustion et la bonne compression du moteur. Leur usure peut entraîner une perte de puissance et une augmentation de la consommation d'huile.
• Segment de Piston pour ECHO CS2800, CS2900, PE310, PE311, PE3100, RM315 [#10001116131] : Une autre référence de segment de piston, compatible avec une gamme différente de modèles Echo, y compris le PE3100, qui partage des pièces avec le SRM-315.
• Cylindre avec Piston pour ECHO SRM350, SRM360, SRM3600, SRM3605 (38mm) Débroussailleuses : Dans les cas d'usure avancée ou de dommages importants, il peut être nécessaire de remplacer l'ensemble cylindre-piston. Bien que le SRM-315 ne soit pas spécifiquement listé ici, cela illustre l'approche globale de la maintenance des moteurs deux temps.

L'acquisition de ces pièces en même temps que les joints de carburateur peut être judicieuse, surtout si la machine a de nombreuses heures d'utilisation ou si d'autres symptômes d'usure sont présents. Cela permet de réaliser une révision plus complète et d'assurer une plus longue période de fonctionnement sans soucis.

Le Rôle du Carburateur et la Sensibilité aux Impuretés

Le carburateur est un mécanisme de précision. Les petits conduits et gicleurs qui le composent sont extrêmement sensibles aux impuretés présentes dans le carburant. Un filtre à carburant encrassé ou un carburant de mauvaise qualité peut entraîner l'obstruction de ces passages, perturbant l'alimentation en carburant et nécessitant un nettoyage ou un réglage du carburateur. C'est pourquoi l'utilisation d'un carburant propre et le remplacement régulier du filtre à carburant sont des mesures préventives essentielles pour la durée de vie des joints et du carburateur lui-même.

Les joints, en particulier, peuvent se détériorer sous l'effet de divers facteurs. L'exposition à la chaleur du moteur, aux produits chimiques contenus dans le carburant (surtout l'éthanol dans l'essence moderne) et les cycles de dilatation/rétraction peuvent provoquer leur durcissement, leur fissuration ou leur rétrécissement. Des joints durcis perdent leur élasticité et ne peuvent plus assurer une étanchéité parfaite, menant aux problèmes décrits précédemment. Un "Jeu de Joints" de qualité supérieure, comme celui mentionné dans les données, est souvent fabriqué avec des matériaux résistants à ces contraintes, garantissant une meilleure durabilité.

L'importance de la Qualité des Pièces Après-Vente

Lorsqu'il s'agit de pièces détachées pour des outils de jardinage, il est tentant d'opter pour les options les moins chères. Cependant, la qualité des joints, en particulier, ne doit pas être compromise. Un joint de mauvaise qualité peut rapidement échouer, entraînant des problèmes récurrents et des coûts de réparation supplémentaires. Les informations soulignent que le jeu de joints est de "top-quality after-market", ce qui est un indicateur de fiabilité. L'origine "Taïwan" est souvent associée à des standards de fabrication élevés pour ce type de composants. Il est toujours recommandé de se procurer des pièces auprès de fournisseurs réputés et de vérifier les avis des clients pour s'assurer de la qualité du produit.

Conclusion sur les Joints de Carburateur pour Echo SRM-315

Les joints de carburateur et ceux du moteur en général sont des composants vitaux pour le bon fonctionnement et la durabilité de votre débroussailleuse Echo SRM-315 et des modèles associés. Une attention particulière à leur état, un remplacement rapide en cas de défaillance et l'utilisation de pièces de rechange de qualité sont des pratiques essentielles pour tout propriétaire d'équipement motorisé. En comprenant les différentes références, leur compatibilité et les symptômes d'une défaillance, les utilisateurs peuvent effectuer un entretien plus éclairé et prolonger considérablement la vie de leurs machines. Les références spécifiques telles que 13001655430 pour le joint d'admission, 14551055430 pour le joint d'échappement, et 10101055430 pour le joint de cylindre, sont des points de départ cruciaux pour identifier les pièces exactes nécessaires.

tags: #joints #carbu #debroussailleuses #echo #srm #315
