Le nom "Bernard" évoque une longue tradition dans le domaine des moteurs, particulièrement pour les applications agricoles et industrielles. Les moteurs Bernard, et plus spécifiquement ceux utilisés dans les motobineuses, représentent une part significative de cette histoire, caractérisés par leur robustesse et leur fiabilité. Comprendre leur fonctionnement, leur évolution et les pièces qui les composent est essentiel pour tout utilisateur souhaitant maintenir son équipement en parfait état de marche.
Les Origines d'une Lignée Fiable : L'Héritage Bernard
L'histoire de Bernard Motors débute en 1920, fondée par Auguste Bernard. L'entreprise, initialement nommée "Bernard Motors", s'est rapidement imposée dans la fabrication de moteurs industriels et agricoles. Sa réputation de produire des moteurs robustes et de haute qualité a conduit de plus grandes entreprises à adopter ses produits. Une étape clé fut franchie en 1924 avec la formation d'une association avec "Guinard", un fabricant de pompes, renforçant ainsi la présence de Bernard sur le marché des équipements motorisés.
La disparition d'Auguste Bernard en 1934 marqua un tournant, avec son frère Frédêric prenant la présidence, soutenu par le fils d'Auguste, Jacques, en tant que directeur principal du conseil. Cette transition assura la continuité de l'entreprise et de sa philosophie axée sur la qualité. En 1941, Bernard Motors renforça sa position en rachetant le département moteurs thermiques des Établissements. Une innovation majeure survint en 1947 avec la production de leur premier moteur en alliage léger refroidi par air, le modèle W10. Ce moteur a ouvert la voie à une série de dérivés performants, qui ont notamment équipé les motobineuses Energic à partir du milieu des années 1950.
La Technologie au Cœur des Moteurs Bernard pour Motobineuses
Les moteurs Bernard, qu'ils soient destinés aux motobineuses ou à d'autres applications, partagent des caractéristiques techniques qui ont contribué à leur succès. L'un des aspects cruciaux du fonctionnement d'un moteur à combustion interne est le système d'allumage, qui déclenche la combustion du mélange air-carburant.
Le Système d'Allumage : Étincelle de Précision

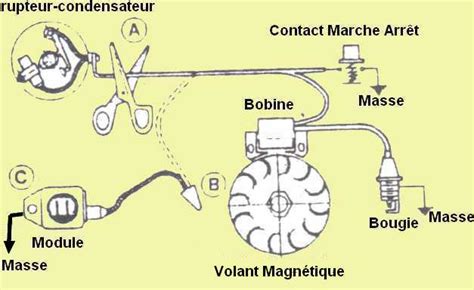

Le principe de fonctionnement de l'allumage sur ces moteurs repose sur un volant magnétique, également appelé rotor. La rotation de ce rotor, entraînée par le moteur, génère un champ magnétique lorsqu'il passe devant une bobine d'allumage. Parallèlement, des rupteurs, qui agissent comme des interrupteurs, s'ouvrent et se ferment de manière synchronisée. Cette ouverture et fermeture rapides des rupteurs provoquent une variation rapide du champ magnétique. C'est cette variation qui induit une tension élevée dans la bobine d'allumage, suffisante pour créer une étincelle à travers l'électrode de la bougie, déclenchant ainsi l'explosion dans la chambre de combustion. Le test de l'allumage d'une bobine de moteur Bernard, qu'elle soit à vis platinées ou électronique, est une étape cruciale pour diagnostiquer les pannes.
Architectures Moteur et Modèles Spécifiques
Plusieurs modèles de moteurs Bernard ont équipé les motobineuses, chacun avec ses spécificités. Par exemple, le moteur Bernard W19, un modèle 4 temps, offrait une cylindrée de 143 cm³, avec un alésage de 56 mm et une course de 58 mm, développant 3.0 cv. D'autres dérivés, comme le W147, affichaient 5 cv avec une cylindrée de 206 cm³ (alésage 60 mm x course 57 mm). L'Energic modèle 145 était équipé du moteur Bernard W147, délivrant 5 chevaux.
Le modèle W610, fréquemment retrouvé sur les motobineuses Energic (modèles 206, 216, 226), est un monocylindre 4 temps à soupapes en tête (OHV). Il présente une cylindrée de 240 cm³ (alésage 69 mm x course 64 mm) et développe 6 cv à 3000 tr/min. L'Energic modèle 206, 216 et 226 utilisaient ce moteur Bernard W610. Certaines versions, potentiellement des évolutions ou des variantes, pouvaient avoir une configuration de 270 cm³ avec un alésage de 70 mm et une course de 70 mm.
Le moteur Bernard W110, quant à lui, était proposé en deux versions : le W110 développant 4 cv à 2500 tr/min (monocylindre 4 temps OHV, alésage 64 mm x course 64 mm), et le W110 BIS, offrant 5 cv à 2500 tr/min (monocylindre 4 temps OHV, alésage 69 mm x course 64 mm). Les motobineuses Energic modèle 224 étaient équipées du moteur Bernard W110, et le modèle 225 du moteur Bernard W110 BIS. Ces variations témoignent de l'adaptabilité des ingénieurs Bernard pour répondre aux différents besoins de puissance et d'application.
Conception Interne et Durabilité
La conception interne de ces moteurs met en avant la recherche de durabilité. Par exemple, le piston est souvent fabriqué à partir d'un alliage d'aluminium-silicium et de cuivre, conçu pour une résistance maximale sous charge. Les tiges de poussée sont conçues pour être régulières dans leur fonctionnement, tandis que le vilebrequin est monté sur des roulements à rouleaux réglables, dotés de joints d'étanchéité à chaque extrémité. Cette configuration assure une protection efficace contre l'introduction de poussières à l'intérieur du carter moteur, un point crucial pour la longévité des pièces mécaniques en environnement agricole. Le carter est en aluminium.
Les culasses et les carters sont généralement en aluminium, intégrant une chemise de cylindre en métal spécial pour une meilleure résistance à l'usure. Les culasses hémisphériques avec soupapes en tête (OHV) sont une caractéristique commune, optimisant le remplissage et la vidange des cylindres pour une combustion plus efficace.
Puissance et Couple : Une Distinction Cruciale
Il est important de prendre en compte le couple moteur, qui est primordial pour un moteur, et non pas seulement le nombre de chevaux, car on peut avoir beaucoup de chevaux et un couple faible. Dans ce cas, il faut des boîtes à vitesses dites "courtes". Pour information, le couple d'un moteur est mesuré en N/m (Newton/mètre). En gros, plus le couple est important à bas régime, plus le moteur délivre de puissance. Pour les moteurs Bernard 139 ou 239, le couple d'environ 0.9 m/kg est obtenu à 2000 tr/mn environ et il stagne, voire diminue un peu au-delà. Les puissances des machines actuelles n'ont rien à voir avec les anciennes, car les puissances étaient indiquées aux normes de l'époque.
Les moteurs Bernard ont un volant d'inertie très important, comme tous les moteurs de conception ancienne, ce qui favorise le couple. Le couple ne varie pas comme la puissance en fonction de la vitesse. L'inertie permet aussi aux moteurs Bernard de fonctionner même s'ils sont, comme on dit, "râpés".
Historiquement, Bernard exprimait la puissance de ses moteurs en KW et non en CV. Il est essentiel de comprendre les différentes normes de puissance, telles que la SAE (puissance brute), la DIN (qui prend en compte les glissements dynamiques et les efforts mécaniques de contraintes, les frictions des portées, les dilatations géodynamiques, la facilité à soutenir un couple dynamique) et le KW (qui prend en compte tous les paramètres dynamiques, thermodynamiques et de résistivités mécaniques). Le KW donne la valeur exacte d'un moteur pour le calcul de son exploitation. Un CV équivaut à 0,736 KW ou 0,98 HP (Horse Power).
La conception des moteurs anciens dans son ingénierie avait une "abaque" dans sa conception maximale, car les outils de conception assistée par ordinateur (CAO ou PAO) n'existaient pas, et la matière première était plus abordable. L'approche de l'ingénieur était : "ce qui peut le plus, reste bon pour le moins", ce qui explique la robustesse des moteurs Bernard ancienne génération par rapport aux nouveaux "OHV".
COUPLE et PUISSANCE ! Quelle différence ?
Pièces de Rechange et Entretien : Assurer la Durée de Vie de Votre Moteur Bernard
La longévité et la fiabilité des moteurs Bernard signifient que de nombreux équipements sont encore en service aujourd'hui. Pour maintenir ces moteurs en parfait état, la disponibilité de pièces détachées de qualité est primordiale. L'approvisionnement en pièces d'origine constructeur garantit une compatibilité parfaite et préserve les performances et la fiabilité du moteur.
Composants Essentiels pour l'Allumage et l'Alimentation

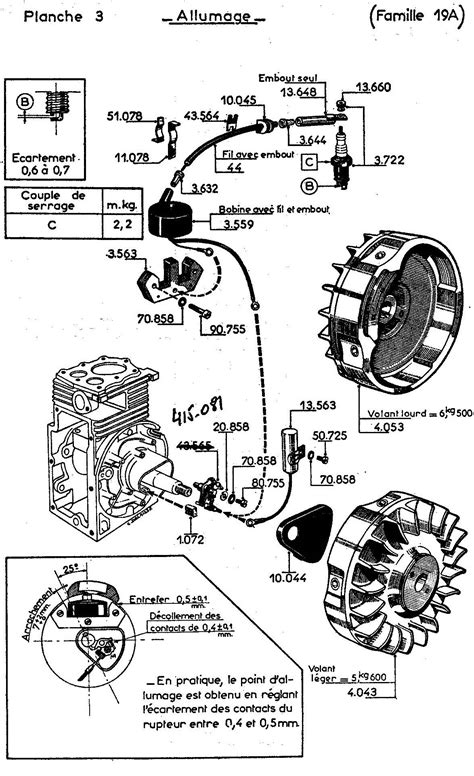

Pour le système d'allumage, une gamme de pièces est généralement disponible, incluant les rupteurs, les condensateurs, les antiparasites et les bobines d'allumage. Ces éléments sont essentiels au bon déclenchement de l'étincelle et, par conséquent, au bon fonctionnement du moteur. Un rupteur usé ou un condensateur défectueux peuvent entraîner des ratés d'allumage, une perte de puissance, voire l'impossibilité de démarrer le moteur.
Au-delà du système d'allumage, l'entretien régulier est la clé pour prolonger la vie de votre motobineuse Bernard. Cela inclut le contrôle et le remplacement des filtres à air, des filtres à gasoil et des filtres à huile moteur, selon les préconisations du fabricant. L'utilisation de carburants et d'huiles appropriés, stockés dans des bidons et jerrycans adaptés, est également fondamentale.
Une Vaste Gamme de Pièces et d'Accessoires
Les professionnels et les particuliers peuvent trouver une large gamme de pièces détachées pour l'entretien courant, mais aussi pour des réparations plus importantes. Cela concerne les filtres, mais aussi les accessoires pour débroussailleuses (harnais, fils, têtes, couteaux/lames/réciproqueurs), les équipements de protection individuelle, les outils de jardinage (pelles, râteaux, bêches, désherbage, arrosage, pulvérisateurs, scies à main, élagueurs, cisailles, sécateurs), et même les carburants et huiles spécifiques.
Pour ceux qui recherchent des solutions complètes, il existe des kits d'entretien moteur conçus pour simplifier le remplacement des pièces d'usure courante. La disponibilité de matériel neuf, qu'il s'agisse de motobineuses, de tondeuses, de tronçonneuses ou d'autres outils de jardinage, ainsi que de matériel d'occasion et de location, témoigne de l'écosystème toujours actif autour de ces équipements motorisés.
L'Importance de la Compatibilité des Pièces
L'importance de la compatibilité des pièces ne peut être sous-estimée. Choisir des pièces d'origine constructeur, comme celles proposées par de nombreux revendeurs spécialisés, assure que chaque composant s'intégrera parfaitement et fonctionnera en harmonie avec les autres éléments du moteur. Cela évite les problèmes d'ajustement, les contraintes mécaniques excessives et les défaillances prématurées.
En cas de remplacement d'un moteur Bernard cassé par un équivalent actuel, il est peu probable que le reste de la partie mécanique souffre. À l'époque, les mécaniques étaient surdimensionnées, contrairement aux moteurs modernes où, par souci d'économie, on cherche à minimiser les quantités de matière plutôt qu'à jouer la robustesse et à largement dimensionner les pièces (engrenages, roulements, carters bien sûr !).
Les Défis et Perceptions Actuels Face aux Moteurs Bernard
Les discussions entre passionnés et professionnels révèlent des perspectives intéressantes sur la performance et la perception des moteurs Bernard. Le débat sur la puissance des moteurs anciens par rapport aux modernes est un point central. Un motoculteur capable d'emmener un brabant, un canadien, une herse, 6 fraises, un rotavator, et qui fait 4cv chez n'importe quel spécialiste motoculture, verrait la réponse claire : "il vous faut au moins 7cv, et c'est un minimum". Cette expérience datant de septembre 2008 souligne la différence perçue entre les puissances annoncées à l'époque et celles des machines actuelles. Les puissances sont indiquées aux normes de l'époque, d'où la confusion actuelle.
La question de la fiabilité des moteurs Bernard "râpés" est également soulevée. Certains utilisateurs constatent que leurs moteurs Bernard démarrent sans problèmes à la ficelle, même après des années de service. Cela est souvent attribué à l'inertie du volant moteur, qui permet au moteur de continuer à fonctionner efficacement malgré une usure certaine.
La comparaison entre un Bouyer 334 (équipé de moteurs Bernard) et un Iseki 2 temps AC1, AC2 ou KS280 est révélatrice. Il est indiscutable qu'un 334 "arrache plus" malgré une puissance moteur de 5cv pour le Bouyer contre 4.5cv pour les Iseki. Le couple est ici un facteur déterminant, car les Iseki ne doivent pas être ralentis du tout en charge, l'arrêt étant immédiat en cas de baisse de régime.
L'expérience montre que le couple moteur, et non la seule puissance, est crucial pour les applications agricoles. La capacité d'un moteur à maintenir un couple élevé à bas régime est essentielle pour le labour ou le travail du sol.
