L'installation d'une prise électrique 2P+T (deux pôles + terre) est une opération fondamentale pour tout bricoleur souhaitant améliorer le confort et la fonctionnalité de son habitat. Que vous souhaitiez remplacer un ancien socle ou ajouter une prise par repiquage, cette intervention nécessite une compréhension rigoureuse des normes de sécurité. Cet article, conçu avec les recommandations de Dast Solution, explore les méthodes, les contraintes réglementaires et les bonnes pratiques pour une installation pérenne.
Les fondements de la prise électrique 2P+T

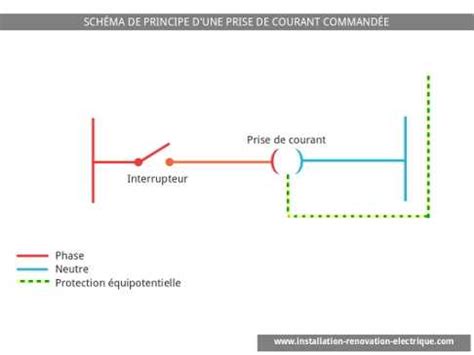

Une prise 2P+T, aussi appelée 2P+T (deux pôles + terre), est le standard incontournable en France pour la sécurité domestique. Elle se compose d'un boîtier, d'une plaque de finition et de trois bornes de connexion essentielles : la phase (généralement rouge ou marron), le neutre (généralement bleu) et la terre (toujours vert-jaune). La phase transporte le courant alternatif de 230V, le neutre assure le retour du courant, tandis que la terre est un conducteur vital qui permet d'évacuer les fuites de courant en cas de défaut d'isolement, protégeant ainsi l'utilisateur contre les chocs électriques.
Il est crucial de distinguer les appareils selon leur classe. Les appareils de classe I, possédant des parties métalliques accessibles, imposent l'usage d'une fiche 2P+T pour garantir la mise à la terre. À l'inverse, les appareils de classe II, caractérisés par une double isolation et souvent une coque en plastique, utilisent des fiches 2P sans terre.
La norme NF C 15-100 : le cadre réglementaire
Toute intervention sur votre installation électrique doit impérativement respecter la norme NF C 15-100. Cette norme française définit les règles de conception des circuits pour éviter les échauffements, les surcharges et les risques d'incendie.
Parmi les règles clés, la norme impose des limites selon le calibre du disjoncteur divisionnaire protégeant le circuit :
- Pour un disjoncteur de 16 A, vous pouvez installer au maximum 8 socles de prises de terre.
- Pour un disjoncteur de 20 A, la limite est portée à 12 socles.
Le non-respect de ces seuils ou l'utilisation de sections de conducteurs inadaptées conduit inévitablement à des déclenchements répétés du disjoncteur ou à des risques d'échauffement des câbles. De plus, chaque circuit de prises doit être protégé en tête de rangée par un interrupteur différentiel 30 mA, garantissant une coupure immédiate en cas de fuite de courant.
Le repiquage : définition et limites

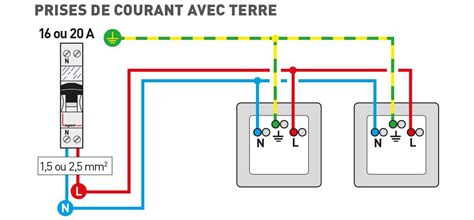

Le repiquage de prise électrique consiste à alimenter une nouvelle prise de courant à partir d'une prise existante. On prolonge le circuit déjà présent dans le mur, sans repartir directement du tableau électrique. Cette méthode offre une solution rapide pour gagner en confort sans refaire tout le circuit.
Cependant, le repiquage ne s'adresse pas à toutes les situations. Il est formellement interdit de repiquer une prise classique sur un circuit réservé à un appareil spécifique, tel qu'un four, un lave-linge, un lave-vaisselle ou un congélateur. Ces circuits disposent d'un dimensionnement adapté à un seul appareil et ne doivent jamais subir de surcharge. De même, ajouter une prise dans une cuisine sur un circuit déjà chargé en petits appareils électroménagers est fortement déconseillé.
Procédure de remplacement d'une prise existante
Si vous avez une prise 2P+T à brancher, mais que vous ne savez pas vraiment comment vous y prendre, le remplacement d'un ancien mécanisme suit une logique précise :
- Sécurité avant tout : Coupez impérativement le courant au disjoncteur avant toute intervention.
- Désinstallation : Retirez la plaque de finition et déconnectez minutieusement les fils de l'ancienne prise.
- Préparation : Vérifiez l'état des fils. Si la section des conducteurs semble inadaptée (mélange de 1,5 mm² et 2,5 mm²), il vaut mieux faire intervenir un électricien.
- Raccordement : Raccordez les fils aux bornes correspondantes de la nouvelle prise (Terre, Neutre, Phase). Serrez fermement les vis.
- Fixation : Remettez la prise correctement et fixez-la au mur.
- Test : Rétablissez le courant et branchez un appareil à faible puissance pour confirmer le bon fonctionnement.
Installation d'une prise modulaire au tableau électrique
Si vous souhaitez respecter la norme prise modulaire, il est vivement recommandé de mettre une prise modulaire Legrand 04280 au sein même de votre tableau électrique. Cette solution, connue sous le nom de « prise pour tableau électrique », nécessite une méthodologie spécifique :
- Coupez le courant général.
- Installez le nouveau disjoncteur pour qu'il réponde aux normes en vigueur.
- Préparez les peignes d'alimentation et placez-les correctement au sein du tableau.
- Raccordez les différents fils électriques avec la plus grande vigilance.
Méthodologie d'ajout par repiquage
Pour réussir un repiquage, la préparation est primordiale. Commencez par repérer le disjoncteur alimentant la prise source. Après avoir coupé le courant et vérifié l'absence de tension, démontez la prise existante.
- Choix de l'emplacement : Marquez l'emplacement de la nouvelle prise et percez le mur avec une scie cloche adaptée.
- Câblage : Introduisez un câble 3G (phase, neutre, terre) de section adaptée (généralement 2,5 mm² pour des prises). Laissez 10 à 15 cm de rab pour faciliter le travail.
- Connexion : Utilisez des bornes de connexion à levier ou automatiques homologuées pour réaliser le pontage.
- Finition : Replacez les mécanismes sans forcer pour éviter toute contrainte mécanique sur les conducteurs.
Comment installer des appareillages électriques en saillie avec les moulures et goulotte Legrand ?
Précautions et erreurs à éviter
Les erreurs se répètent souvent sur les mêmes points. L'inversion phase/neutre, bien qu'elle ne bloque pas toujours le fonctionnement, rend les tests de sécurité plus complexes. Accumuler trop de conducteurs dans une boîte d'encastrement est également une source de danger : cela crée des contraintes mécaniques, des faux contacts et des échauffements localisés.
Si vous vous retrouvez face à une boîte d'encastrement trop étroite, il est préférable d'utiliser une boîte plus profonde ou d'installer une boîte de dérivation accessible dans les combles ou les faux plafonds. Enfin, rappelez-vous que si vous avez peur de « mettre les mains dans l'électricité », il est préférable de faire appel à un professionnel. La sécurité doit toujours primer sur l'économie réalisée.
Dans des cas complexes, comme l'alimentation d'un extracteur dans une salle d'eau, le recours à une boîte de dérivation avec des connecteurs Wago reste la solution la plus propre et la plus conforme pour gérer les multiples départs de fils. Chaque étape influence la sécurité et la durabilité de votre installation, faisant du respect de la norme NF C 15-100 votre meilleur allié.
