Nous vous remercions d'avoir choisi ce produit GREENCUT. Nous sommes certains que vous apprécierez sa qualité et qu'il répondra à vos besoins pendant une longue période. Ce guide détaillé est conçu pour vous accompagner à chaque étape, de l'assemblage initial à l'entretien régulier, en passant par le fonctionnement sécurisé de votre motobineuse GTC300X. Toutes les informations incluses dans ce manuel sont d'une grande importance pour votre propre sécurité et pour celle des personnes, animaux et objets se trouvant à proximité. En cas de doute, n'hésitez pas à contacter notre Service Technique Officiel.
Précautions d'emploi et sécurité
Avant toute utilisation de la motobineuse GTC300X, il est impératif de consulter toute la documentation, l’emballage et les étiquettes fournies avec l'appareil. La sécurité est primordiale, et la compréhension des avertissements et des pratiques d'utilisation sûres est essentielle pour éviter tout risque de blessure grave ou de dommage matériel.
Avertissements généraux
Votre motoculteur est conçu spécifiquement pour le travail du sol. N’utilisez jamais votre motoculteur à d’autres fins, car toute autre utilisation peut causer des blessures graves et est contraire à l'emploi prévu. Si vous rencontrez une situation qui n'est pas décrite dans ce guide, faites preuve de bon sens pour utiliser la machine de la manière la plus sûre possible.
Pratiques d'utilisation sûres
Avant de démarrer la machine, lisez attentivement ce manuel. Inspectez soigneusement l’endroit où l’équipement doit être utilisé et enlevez tous les objets étrangers. Assurez-vous que tous les dispositifs de sécurité sont en place et fonctionnent correctement. N’utilisez pas la machine si tous les dispositifs de sécurité ne sont pas en place. Utilisez uniquement des accessoires homologués pour cette machine par le fabricant. Lisez, comprenez et suivez toutes les instructions fournies avec l’accessoire homologué.
Sécurité liée aux vibrations
Un niveau élevé de vibrations et de longues périodes d’exposition sont des facteurs contribuant à la maladie du doigt blanc (phénomène de Raynaud). Afin de réduire le risque de cette maladie, il est recommandé de porter toujours des gants.
Sécurité dans l'utilisation des combustibles
Vérifiez s'il y a des fuites de carburant. Ne modifiez pas les contrôles du produit. Vérifiez régulièrement si des pièces cassées ou d'autres conditions sont susceptibles d’affecter le bon fonctionnement de la machine. Remplacez immédiatement les pièces usées ou endommagées par des pièces de rechange d’origine.
Icônes d'avertissement
Les icônes sur les étiquettes d’avertissement qui apparaissent sur cette machine et/ou sur le manuel indiquent les informations nécessaires à l’utilisation en sécurité de cette machine. L'icône "Attention, danger !" signale la nécessité de vérifier l'absence de fuites de carburant. Il est également indiqué de ne pas utiliser cette machine sur des pentes trop raides.

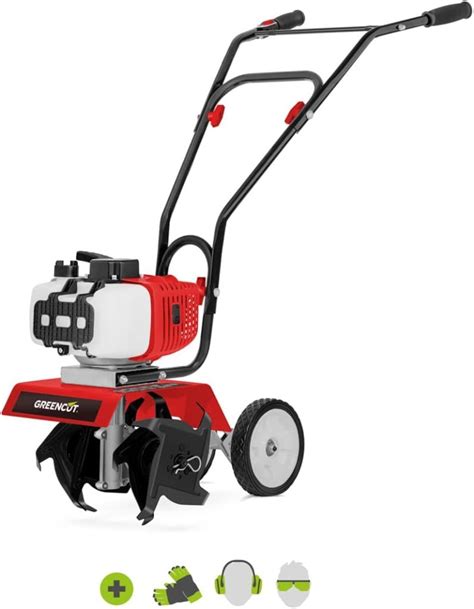

Description détaillée du produit Greencut GTC300X
Le motoculteur à essence GTC300X est la machine idéale pour préparer le sol des zones de culture et des parterres de fleurs. Sa largeur de travail permet d'effectuer des travaux de labourage et d'ameublissement de manière plus confortable et plus efficace.
Caractéristiques techniques
La motobineuse GTC300X est propulsée par un puissant moteur 4 temps OHV refroidi à l'air de 212cc 7hp. Elle dispose de 3 vitesses de fonctionnement pour faciliter les manœuvres : 2 vitesses avant (courte et longue) et 1 marche arrière. Elle est équipée du système de démarrage manuel Easy-start qui facilite sa mise en marche.
- Transmission : Par courroies, Transmission à réducteur, Vis sans fin + couronne dentée
- Largeur de travail : 85 cm
- Profondeur de travail : 17,5 - 35 cm
- Lames : Fer trempé
- Poids : 91 Kg
- Boîte à outils
- Manillar regulable en 6 positions de hauteur
NOTE : GREENCUT se réserve le droit de modifier les caractéristiques techniques sans préavis.
Contenu de la boîte et composants
Lors du déballage, assurez-vous de trouver tous les composants nécessaires à l'assemblage et au fonctionnement.
Les principaux composants sont :
- Commande d’accélérateur
- Silencieux
- Bougie d’allumage
- Réservoir de carburant
- Poignée
- Lames
- Barre de traînée
- Couvercle de la courroie
- Levier de changement de vitesse
- Embrayage
- Interrupteur
- Roue de transport
- Transmission
La boîte contient également un kit d'accessoires incluant : rondelles en caoutchouc M8x20 (x10), vis M8x20 (x8), écrou M8 (x8), batterie (x1), vis M5x10 (x2) + écrou M5 (x2), clés Allen numéro 4 et 5 (x1) + (x1), tournevis combiné (x1), M5 d'écrou (levier de vitesses) (x1), vis M6x20 (x6).
Assemblage étape par étape de la GTC300X
Votre GTC300X est maintenant prête ! L'assemblage doit être effectué avec soin, en suivant chaque étape méticuleusement pour garantir la sécurité et le bon fonctionnement de la motobineuse.
Préparation initiale
ÉTAPE 1 : Retirez l’emballage en carton et démontez la structure métallique en enlevant les deux vis de fixation situées sur l’axe de roue et fixées à la cage.
ÉTAPE 2 : Sortez et vérifiez les composants et les accessoires.
ÉTAPE 3 : Desserrez les fixations de sécurité.
ÉTAPE 4 : Retirez le motoculteur de la structure métallique.
Montage des éléments structuraux
ÉTAPE 5 : Assemblez le support et l’éperon de profondeur.
ÉTAPE 6 : Assemblez les 2 jeux de lames.
ÉTAPE 7 : Assemblez les lames et le disque de charrue.
ÉTAPE 8 : Assemblez la roue avant de support et de transport.
ÉTAPE 9 : Mettez les ailettes de protection et la traverse de liaison.

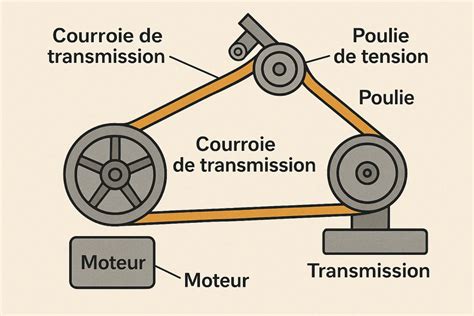

ÉTAPE 10 : Assemblage de la carcasse de protection de la courroie et de la zone de transmission.
Bien utiliser une motobineuse.
Installation des commandes et de l'alimentation
ÉTAPE 11 : Reliez le levier de vitesses au range préétabli de l’outil.
ÉTAPE 12 :
- Mettez la batterie à sa place.
- Mettez et ajustez l’anneau supérieur. Ensuite, connectez les câbles en respectant la polarité, le positif étant le premier à connecter.
ÉTAPE 13 :
- Mettez et ajustez la clé de démarrage dans son support.
- Connectez le câble blanc à la borne ronde dans le relais du moteur de démarrage, au même endroit que le positif de la batterie.
- Raccordez les bornes de la clé de démarrage aux bornes libres correspondantes du moteur tout en respectant la couleur des câbles.
ÉTAPE 14 : Ajustez avec une flasque de serrage ou fixez les câbles en sécurité.
Installation des fraises
L’axe de support des fraises a un profil hexagonal pour permettre l’installation rapide des lames ou d’autres accessoires. Installez-les comme suit : nettoyez soigneusement les axes des fraises et des accessoires en mettant une petite quantité de graisse pour faciliter l’assemblage et le travail, ainsi que le futur démontage.
Fonctionnement de la motobineuse GTC300X
Avant de démarrer le moteur, certaines vérifications et ajustements sont essentiels pour assurer un fonctionnement sûr et efficace de votre motobineuse.
Avant le démarrage du moteur
ATTENTION : Le produit n’est PAS fourni avec de l’huile moteur, bien qu’il puisse y avoir de l’huile résiduelle de l’usine. Il est essentiel d’ajouter une huile moteur appropriée au type de moteur avant de l’utiliser.
Remplissage d'huile : Mettez l’huile avec la machine en position horizontale ; pour le savoir, assurez-vous que la courroie est en ligne droite. Vérifiez toujours le niveau d’huile avant de démarrer le moteur. Des dommages graves ou irréversibles peuvent survenir si le moteur fonctionne sans huile. Une vérification et une remise à niveau d'huile sont cruciales ; un niveau très très bas indique souvent une erreur de positionnement de la machine lors du remplissage. Pour l’huile de transmission, une capacité de 1L d'huile 80W90 est recommandée.
Remplissage de carburant : Stockez et ravitaillez l’équipement en position horizontale. Utilisez du carburant neuf. Vérifiez s'il y a des fuites de carburant avant chaque utilisation.
Réglages préliminaires
Réglage de la hauteur du guidon : Avant de régler le guidon, veillez à placer le motoculteur sur un sol ferme et plat. Le manillar est réglable en 6 positions de hauteur.
Utilisation de la boîte d'attelage : Installez la fixation de l’attelage sur la boîte d’attelage à l’aide d’une goupille d’attelage.
Roue avant : Déplacez le motoculteur sur la route par la roue avant ; levez le guidon vers le sol par l’avant de la roue.
Démarrage et arrêt
Commandes du motoculteur :
- Accélérateur (1) : Gauche pour le minimum de révolutions du moteur, droite pour le maximum.
- Actionnement de l’embrayage (2) : Appuyez sur l’actionnement de l’embrayage pour transférer le mouvement du moteur.
- Sélecteur de marches
- Réglage horizontal du guidon
- Réglage vertical du guidon
- Clé de démarrage
- Interrupteur ON/OFF
Procédure de démarrage :
- Placez l’accélérateur (1) à ¼ de son parcours dans le sens horaire.
- Tournez la clé de démarrage (4) dans le sens horaire jusqu’au démarrage du moteur. Répétez cette opération si nécessaire jusqu’à la mise en marche.
- Une fois le moteur démarré, placez le levier de l’air en position ouverte (gauche).
Démarrage au quart de tour : Après avoir corrigé un niveau d'huile très bas et en ayant la machine à l'horizontale lors du remplissage, le démarrage se fera "au quart de tour". Quelques essais devraient montrer que tout fonctionne parfaitement.
Conditions d'usage
Le motoculteur convient au travail des sols sablonneux et argileux sur les terres couvertes de cultures et les terres sèches, les pentes dont l’inclinaison est inférieure à 10%, et les rizières.
Entretien de la motobineuse GTC300X
Un bon entretien prolonge la durée de vie de la machine. Une utilisation prolongée ou constante peut nécessiter un entretien plus intensif pour que la machine continue à fonctionner correctement.
ATTENTION : Assurez-vous que le moteur est complètement arrêté avant d’effectuer tout entretien ou réparation.
Calendrier d'entretien
| Symptôme/Problème | Chaque utilisation | Chaque mois ou 24h d'utilisation | Tous les 3 mois ou 50h d'utilisation | Chaque 6 mois | Chaque année |
|---|---|---|---|---|---|
| Vérifications générales | X | ||||
| Nettoyage | X | ||||
| Niveau d'huile moteur | X | ||||
| Vidange d'huile moteur | X | ||||
| Bougie d'allumage | Vérification | Remplacement | |||
| Affûtage/Remplacement des lames | Selon besoin | ||||
| Filtre à air | Nettoyage | Remplacement | |||
| Transmission | Vérification |
Changement d'huile
Vidangez l’huile lorsque le moteur est encore chaud afin d’assurer une vidange rapide et complète. Une vidange régulière est essentielle pour le bon fonctionnement et la longévité du moteur.
Bougies d'allumage
La bougie recommandée est : BPR5ES (NGK) ou W16EPR-U (NIPPONDENSO). Pour assurer le bon fonctionnement du moteur, la bougie doit être correctement taraudée et exempte de dépôts. Vérifiez-la régulièrement et remplacez-la si nécessaire.
Lames
Le tableau de maintenance indique le retrait, l'affûtage et la réinstallation de la lame.
Stockage et transport
Pour garantir la sécurité et la longévité de votre GTC300X, suivez ces recommandations de stockage et de transport.
Transport
- Laissez l’appareil refroidir complètement avant de le déplacer ou de le ranger.
- Évitez de l’exposer à la lumière directe du soleil lorsque vous le placez dans un véhicule. S’il est laissé à l’intérieur d’un véhicule fermé pendant de nombreuses heures, les températures élevées peuvent entraîner l’évaporation du carburant, ce qui pourrait causer une explosion.
Stockage
- Stockez la motobineuse dans un endroit sec et à l'abri des intempéries.
- Assurez-vous que le réservoir de carburant est vide avant un stockage prolongé ou utilisez un stabilisateur de carburant.
Identification et résolution de problèmes
Le tableau suivant comprend certains des problèmes les plus courants, leurs causes et leurs remèdes.
| Problème | Solution | Problème | Solution |
|---|---|---|---|
| Le moteur ne s’allume pas | Ajoutez du carburant dans le réservoir. Connectez le fil de la bougie. | Difficile de contrôler le manillar | Ajustez les poulies du tendeur de courroie. Éteignez le moteur et laissez-le refroidir. Débranchez le fil de la bougie. Abaissez les leviers de commande de sécurité. Remplacez le fil de la bougie et le fil. |
| Le moteur cale | Vérifiez le niveau d'huile. Nettoyez ou remplacez le filtre à air. |
Si la machine ne démarre pas, vérifiez la compression du moteur et l'étincelle de la bougie. Si le problème persiste après avoir consulté ce tableau, n'oubliez pas que vous pouvez contacter notre Service Technique Officiel pour des questions concernant le dépannage, ainsi que pour l’achat de pièces de rechange et/ou d’accessoires.
Déclaration de conformité
Nous, BESELF BRAND S.L., propriétaire de la marque GREENCUT, dont le siège social est situé c/ Blanquers, 7-8 43800 - Valls, ESPAGNE, déclarons que le broyeur GTC300X, à partir du numéro de série 2023, est conforme aux exigences des directives applicables du Parlement européen et du Conseil, notamment la Directive 2014/30/UE du Parlement européen.
