L'entretien d'une motobineuse est essentiel pour assurer sa longévité et ses performances optimales. Parmi les opérations de maintenance courantes, le remplacement des joints moteur Briggs & Stratton est une tâche que tout propriétaire peut être amené à effectuer. Cet article vous guidera à travers les différentes étapes et considérations pour remplacer efficacement les joints de votre moteur, en se basant sur des pratiques éprouvées et des informations spécifiques aux moteurs Briggs & Stratton.
Comprendre les Différents Types de Joints Moteur Briggs & Stratton
Avant de se lancer dans le remplacement, il est crucial de comprendre les différents types de joints présents dans un moteur Briggs & Stratton et leur rôle. Chaque joint a une fonction spécifique et est conçu pour des conditions particulières.
Le Joint de Carter Moteur
Le joint de carter moteur est l'un des plus fréquemment remplacés. Il assure l'étanchéité entre les deux moitiés du carter moteur ou entre le carter et d'autres composants, empêchant les fuites d'huile. Sur les moteurs Briggs & Stratton, il peut s'agir d'un joint en papier cartonné. Un montage légèrement huilé est souvent recommandé pour ce type de joint, facilitant son positionnement et son étanchéité initiale. Il est également possible de remplacer un joint papier manquant ou endommagé par de la pâte à joint bleue, mais seulement pour une fine épaisseur, comme cela a été fait avec succès sur un moteur B&S de tondeuse.
Des joints de carter moteur d'origine sont disponibles pour une large gamme de moteurs Briggs & Stratton. Par exemple, pour les moteurs monocylindres OHV (soupapes en-tête), il existe des joints spécifiques pour les séries 21 (10,5 à 13,5 cv), 28 (12,5 à 14,5 cv), 31 (14,5 à 18,5 cv) et 33 (19 à 21 cv). La référence BS 697110 est un exemple de joint de carter moteur pour ces séries. Les prix de ces joints peuvent varier, avec des exemples à 23,85 €, 14,75 €, 13,95 €, 13,60 € et 8,75 €. La disponibilité en stock est généralement bonne pour ces pièces essentielles.
RÉPARER une FUITE du joint de carter FACILE💪
Les Joints Spi de Vilebrequin

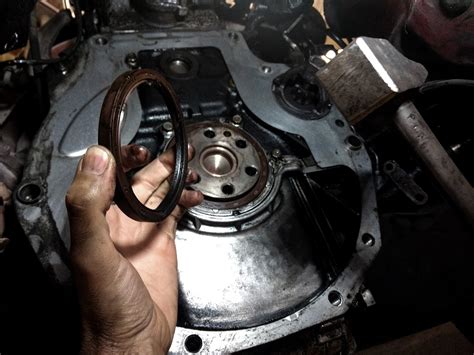

Les joints spi de vilebrequin sont des joints d'étanchéité radiale qui empêchent les fuites d'huile le long de l'arbre du vilebrequin. Ils sont positionnés à la fois en bas et en haut du moteur, autour du vilebrequin.
Joint Spi de Vilebrequin Bas Moteur
Le joint spi de vilebrequin bas moteur est situé du côté de la sortie poulie et/ou de l'embrayage. Des joints spi de vilebrequin côtes US d'origine Briggs & Stratton sont conçus pour les carters moteur bas inférieurs. Pour les monocylindres OHV des séries 21, 31 et 33, ainsi que pour les V-Twin des séries 40, 44 et 49, un joint spi avec un diamètre intérieur de 39,6 mm, un diamètre extérieur de 54 mm et une épaisseur de 6,5 mm (référence BS 795387) est couramment utilisé. Les prix de ces joints varient, avec des exemples à 14,85 €, 13,85 €, 24,85 €, 43,90 €, 69,85 €, 13,65 € et 24,95 €.
Il existe également des joints spi de vilebrequin bas moteur spécifiques pour les monocylindres HP série 28, et les monocylindres OHV de première génération séries 28, 311, 312, 313, ainsi que les bicylindres HP séries 42 et 46. Pour ces modèles, un joint spi avec un diamètre intérieur de 34 mm, un diamètre extérieur de 47,7 mm et une épaisseur de 6,2 mm (référence BS 291675) est proposé. Les prix pour ce type de joint sont d'environ 13,85 €, 53,75 €, 24,95 €, 12,95 € et 17,85 €.
Joint Spi de Vilebrequin Haut Moteur
Le joint spi de vilebrequin haut moteur est situé du côté de l'allumage. Des joints spi de vilebrequin côtes US d'origine Briggs & Stratton sont également disponibles pour les carters moteur haut supérieurs. Pour les monocylindres HP des séries 19, 24, 25 et 28, les monocylindres OHV des séries 20, 21, 31 et 33, les bicylindres HP des séries 42 et 46, et les bicylindres OHV V-Twin des séries 40, 44 et 49, un joint spi avec un diamètre intérieur de 29,2 mm, un diamètre extérieur de 42,9 mm et une épaisseur de 6,4 mm (référence BS 391086) est une option commune. Les prix observés pour ce joint sont de 13,60 €, 13,65 €, 8,95 €, 9,85 € et 9,85 €.
Joints Spi pour Moteurs Vanguard
Les moteurs Briggs & Stratton de la série Vanguard, notamment les bicylindres V-Twin, ont également leurs propres spécifications de joints spi.
Joint Spi Vilebrequin Haut Moteur V-Twin Vanguard
Pour les bicylindres V-Twin des séries 29 (14 cv), 30 (16 cv), 35 (18 cv) et 38 (23 cv) Vanguard, un joint spi de vilebrequin d'origine Vanguard pour carter haut moteur supérieur est disponible. Ce joint spi côté allumage présente un diamètre intérieur de 29 mm, un diamètre extérieur de 42,2 mm et une épaisseur de 7,9 mm (référence V 805101). Son prix peut être de 29,65 €, 58,75 €, 13,90 € ou 28,65 €.
Joint Spi Vilebrequin Bas Moteur V-Twin Vanguard
De même, pour les bicylindres V-Twin des séries 29, 30, 35 et 38 Vanguard, un joint spi de vilebrequin d'origine Vanguard est proposé pour le carter bas moteur inférieur. Ce joint spi côté sortie poulie et/ou embrayage a un diamètre intérieur de 33,7 mm, un diamètre extérieur de 48,2 mm et une épaisseur de 7,9 mm (référence V 805049). Les prix pour ce joint sont d'environ 29,85 €, 129,85 € (en rupture de stock), 11,75 €, 59,85 €, 8,65 €, 128,85 € (en rupture de stock), 9,85 €, 13,75 €, 23,85 €, 8,90 €, 138,70 € (en rupture de stock), 23,70 €, 8,75 €, 139,85 € (en rupture de stock), 8,95 €, 148,60 € (en rupture de stock), 8,90 €, 11,30 €, 9,85 €, 139,65 € (en rupture de stock), 5,65 €, 139,70 € (en rupture de stock) et 148,75 € (en rupture de stock). La variété des prix et des états de stock pour ces joints souligne l'importance de vérifier la disponibilité avant l'achat.
Le Joint de Culasse
Le joint de culasse est un composant critique qui assure l'étanchéité entre la culasse et le bloc moteur, gérant les pressions de compression et empêchant le mélange des fluides (huile et liquide de refroidissement, si applicable). S'il s'agit d'un joint en aluminium (peut-être multicouches), il est important de ne pas appliquer d'huile lors de son montage. Cette précaution est confirmée par des experts comme Mobial et Jerome. L'absence d'huile permet une meilleure adhérence et une étanchéité optimale pour ce type de matériau.
Procédure Générale de Remplacement des Joints
Le remplacement des joints moteur Briggs & Stratton, bien que spécifique à chaque type de joint, suit une logique générale de démontage, nettoyage, installation et remontage.
Préparation et Démontage
La première étape consiste à préparer l'environnement de travail. Assurez-vous d'avoir tous les outils nécessaires à portée de main, ainsi que les nouveaux joints de remplacement. Il est également conseillé de disposer de chiffons propres, de dégraissant et d'un bac de récupération pour les fluides (huile, carburant).
Le moteur de la motobineuse doit être refroidi et déconnecté de toute source d'alimentation. Vidangez l'huile moteur et le carburant si le remplacement du joint nécessite l'ouverture du carter ou d'autres zones qui pourraient entraîner des fuites.
Procédez au démontage des composants qui obstruent l'accès au joint défectueux. Cela peut inclure des caches, des carters, des poulies ou d'autres éléments du moteur. Notez l'ordre de démontage et prenez des photos si nécessaire, afin de faciliter le remontage.
Nettoyage Approfondi
Une fois les composants démontés, il est impératif de nettoyer soigneusement les surfaces de contact où le nouveau joint sera installé. Toute trace d'ancien joint, de saleté, de rouille ou d'huile peut compromettre l'efficacité du nouveau joint et entraîner des fuites. Utilisez une raclette douce en plastique ou un grattoir pour enlever les résidus de joint, en veillant à ne pas rayer ou endommager les surfaces métalliques. Un dégraissant de qualité aidera à éliminer les graisses et huiles. Les surfaces doivent être impeccables et sèches avant l'installation du nouveau joint.
Installation du Nouveau Joint
L'installation du nouveau joint doit être effectuée avec précision.
- Pour les joints en papier cartonné (comme le joint de carter) : Un montage légèrement huilé peut être bénéfique pour aider le joint à se positionner correctement et à ne pas se déchirer lors du serrage. Cependant, n'appliquez pas une quantité excessive d'huile.
- Pour les joints spi de vilebrequin : Ces joints nécessitent une insertion délicate pour ne pas endommager leur lèvre d'étanchéité. Des outils spécifiques peuvent être utilisés pour les emmancher correctement sans les déformer. Une légère lubrification des lèvres du joint spi avec de l'huile moteur peut faciliter son installation sur le vilebrequin.
- Pour les joints de culasse en aluminium (multicouches) : Comme mentionné précédemment, il est crucial de ne pas appliquer d'huile. Le joint doit être propre et sec, tout comme les surfaces de la culasse et du bloc moteur.
Respectez toujours le sens de montage du joint s'il en a un.
Remontage et Serrage

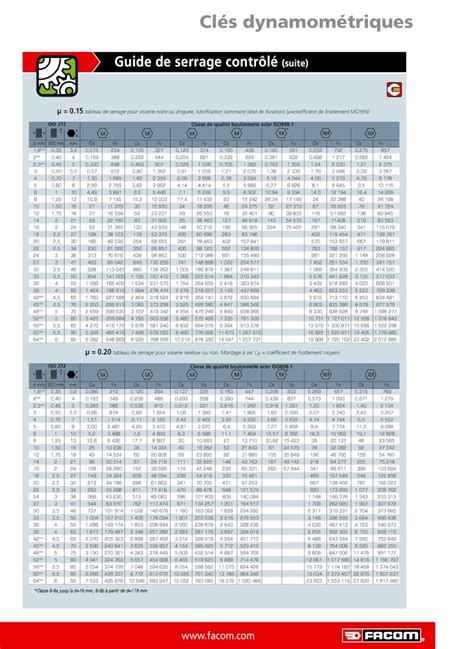

Une fois le nouveau joint en place, remontez les composants dans l'ordre inverse du démontage. Le serrage des boulons est une étape critique. Il est fortement recommandé de consulter le manuel d'entretien spécifique de votre moteur Briggs & Stratton pour connaître les couples de serrage appropriés. Un serrage insuffisant peut entraîner des fuites, tandis qu'un serrage excessif peut déformer le joint, les surfaces ou même casser les boulons. Un serrage en croix et progressif est souvent préconisé pour assurer une répartition uniforme de la pression sur le joint.
Vérification Post-Remplacement
Après le remontage complet, remplissez le moteur avec la quantité et le type d'huile recommandés. Démarrez la motobineuse et laissez-la tourner pendant quelques minutes, en surveillant attentivement toute trace de fuite autour des zones où les joints ont été remplacés. Une inspection visuelle régulière après les premières utilisations permettra de s'assurer que l'étanchéité est maintenue.
Alternatives et Conseils Pratiques
En plus des joints d'origine, il existe des solutions alternatives et des conseils pratiques pour certaines situations.
L'Utilisation de Pâte à Joint Bleue
En réparation, si un joint papier n'est pas disponible et qu'il est difficile d'en refaire un, il est possible de le remplacer aisément par du "joint bleu" (pâte à joint). Cependant, cette solution est principalement adaptée pour une fine épaisseur et ne doit pas être utilisée comme substitut universel pour tous les types de joints. Il est essentiel de s'assurer que la pâte à joint est compatible avec les fluides et les températures auxquels elle sera exposée.
Sourcing des Pièces Détachées

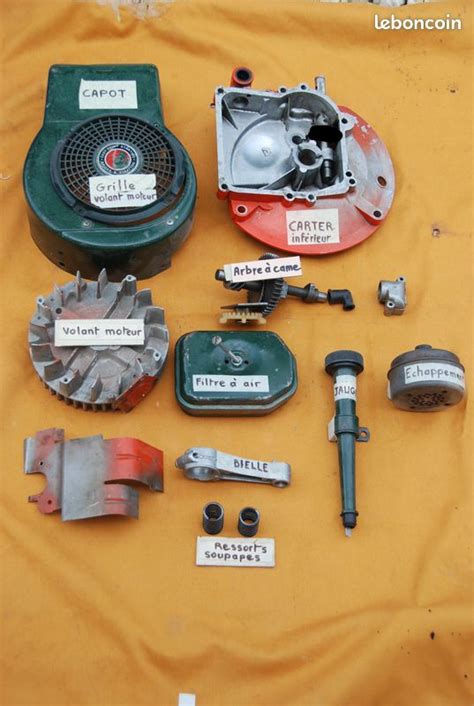

Pour trouver les joints et autres pièces détachées d'origine Briggs & Stratton, plusieurs options s'offrent à vous. Des sites spécialisés dans la vente de pièces pour motoculture proposent une large gamme de produits. Il est également possible de consulter les petites annonces en ligne, où des utilisateurs peuvent vendre des pièces neuves ou d'occasion. Certains sites proposent un système de connexion et de mot de passe identique au forum, permettant de passer une annonce sans complication, juste en sélectionnant "se connecter". Il est important de vérifier la compatibilité des pièces avec le modèle spécifique de votre moteur en utilisant les références fournies (par exemple, BS 697110, BS 795387, BS 391086, BS 291675, V 805101, V 805049).
Le remplacement des joints moteur sur une motobineuse équipée d'un moteur Briggs & Stratton est une tâche réalisable avec de la patience, les bons outils et les informations adéquates. En comprenant les différents types de joints, en suivant une procédure de remplacement méthodique et en utilisant des pièces de qualité, vous contribuerez à prolonger la durée de vie de votre équipement et à maintenir ses performances optimales.
