Le Moteur Briggs & Stratton Série 800 pour Motobineuses : Guide Complet d'Utilisation, d'Entretien et de Réparation

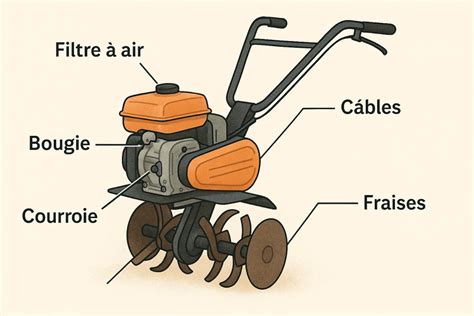

Les moteurs Briggs & Stratton de la série 800 sont des composantes essentielles pour de nombreuses motobineuses, offrant la puissance nécessaire pour diverses tâches de jardinage. Pour garantir des performances optimales et une longue durée de vie, il est crucial de comprendre leur fonctionnement, les exigences en matière d'entretien et les procédures de sécurité. Ce manuel contient des informations concernant la sécurité visant à attirer l'attention des usagers sur les dangers et les risques associés aux moteurs. Il contient aussi des instructions d'utilisation et d'entretien appropriées à ce moteur. Briggs & Stratton Corporation ne sachant pas forcément sur quel équipement ce moteur est monté, il est important de lire et de comprendre ces instructions ainsi que celles concernant l'équipement utilisé. Conserver ces instructions originales pour un usage ultérieur.

Identification et Caractéristiques du Moteur

Pour obtenir des pièces de rechange ou une assistance technique, il est impératif de reporter les numéros de Modèle, Type et Code du moteur, ainsi que la date d'achat. Ces informations sont estampillées directement sur le moteur et sont cruciales pour une identification précise. Les numéros de modèle des moteurs utilisés pour les tondeuses à gazon sont généralement estampillés directement sur le carter de la soufflerie, le bouclier thermique du silencieux ou à quelques centimètres au-dessus de la bougie d'allumage. Selon le type de carénage utilisé, les numéros de code du moteur peuvent être recouverts. Il peut être nécessaire de retirer ce carénage afin de localiser le modèle, le type et le code pour l'identification du moteur. Sur de nombreux moteurs à arbre horizontal et à soupapes en tête, les numéros de série et de modèle sont estampillés sur le cache-culbuteur à soupapes en tête. Cependant, sur certains générateurs à soupapes en tête, le fabricant de l'équipement installe un cache-culbuteur chromé décoratif. Sachez également que les numéros figurant sur l'étiquette des émissions du moteur (en bas à gauche) peuvent être confondus avec le modèle, le type et le code du moteur. Votre meilleure source d'information est un concessionnaire Briggs & Stratton, qui dispose de toutes les informations relatives à la garantie des moteurs, aux pièces de rechange, aux blocs courts, aux prix, à l'entretien/la réparation et aux spécifications.

La puissance théorique brute pour chaque modèle de moteur à essence est indiquée conformément à la norme J1940 (procédure de calcul de la puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances théoriques ont été obtenues et corrigées selon SAE J1995 (révision 2002-05). Les valeurs de couple sont définies à 3060 tr/min et les valeurs de puissance sont définies à 3600 tr/min. Il est important de noter que les valeurs nettes de puissance sont établies avec l'échappement et le filtre à air installés, tandis que les valeurs brutes de puissance sont définies sans ces accessoires. La puissance brute réelle du moteur sera supérieure à la puissance nette et est influencée notamment par les conditions ambiantes de fonctionnement et les variations d'un moteur à l'autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés, il se peut que le moteur à essence ne développe pas sa puissance brute théorique une fois qu'il est monté sur une machine particulière. Cette différence s'explique par un grand nombre de facteurs, tels que (liste non limitative), les accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), les limites d'utilisation, les conditions ambiantes d'utilisation (température, humidité, altitude) et les variations d'un moteur à l'autre.

Consignes de Sécurité Essentielles

L'utilisation d'un moteur Briggs & Stratton Série 800 requiert une attention particulière aux consignes de sécurité pour prévenir les blessures et les dommages. Le symbole d'alerte de sécurité est utilisé pour identifier des informations sur des risques qui peuvent entraîner des blessures. Un mot (DANGER, AVERTISSEMENT, ATTENTION) est utilisé avec le symbole d'alerte pour indiquer le risque de blessure. Certains composés de ce produit et de ses accessoires contiennent des produits chimiques connus dans l'État de Californie pour provoquer des cancers et des troubles de la procréation.

Briggs & Stratton n'approuve pas et n'autorise pas l'utilisation de ces moteurs sur les véhicules tout-terrain à 3 roues, les motocyclettes, les karts de loisir, les aéroplanes ou les véhicules destinés à être utilisés en compétition.

Sécurité du Carburant

Le carburant est extrêmement inflammable et doit être manipulé avec la plus grande prudence. Couper le moteur et le laisser refroidir au moins 2 minutes avant d'ouvrir le bouchon du réservoir. Remplir le réservoir de carburant à l'extérieur ou dans un local extrêmement bien ventilé. Ne pas trop remplir le réservoir. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir. Maintenir le carburant à l'écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d'étincelles. Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire. S'assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés. Ne pas faire tourner le moteur avec la bougie enlevée. Ne pas faire basculer le moteur ou l'équipement au-delà d'un angle qui provoquerait le renversement du carburant. Ne pas actionner le starter pour arrêter le moteur.

Avant le Démarrage

AVIS : Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, s'assurer d'avoir fait le plein d'huile selon les instructions de ce manuel. Si il y a une fuite de gaz naturel ou de GPL à proximité, ne pas démarrer le moteur. Démarrer et faire fonctionner le moteur à l'extérieur. Retirer tout équipement extérieur/charge avant de démarrer le moteur. Les composants directement couplés à l'équipement, tels que lames, turbines, poulies, engrenages, etc. Ne faire fonctionner l'équipement qu'avec les protections en place. Ne pas approcher les mains ou les pieds des pièces en mouvement. Attacher les cheveux longs et retirer les bijoux.

Pendant le Fonctionnement

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l'utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d'herbe sauf si le système d'échappement est équipé d'un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D'autres états ou juridictions fédérales peuvent appliquer des lois similaires.

Lors de l'Entretien

Débrancher le fil de bougie et l'attacher à bonne distance de la bougie. Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique). N'utiliser que les outils corrects. Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur. Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d'origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d'endommager l'unité et d'entraîner des blessures. Utiliser un contrôleur homologué.

Préparation et Démarrage du Moteur

Une préparation adéquate du moteur Briggs & Stratton Série 800 est essentielle pour un démarrage en douceur et un fonctionnement fiable.

Vérification et Remplissage d'Huile

AVIS : Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, s'assurer d'avoir fait le plein d'huile selon les instructions de ce manuel. Nous recommandons l'utilisation des huiles certifiées par la garantie Briggs & Stratton pour obtenir les meilleures performances. D'autres huiles détergentes sont acceptables si elles sont classées SF, SG, SH, SJ ou supérieur. Ne pas utiliser d'additifs pour huile. La température extérieure détermine la viscosité de l'huile. L'emploi d'huile SAE 30 au-dessous de 4°C rend le démarrage difficile. L'utilisation d'une huile 10W-30 à des températures supérieures à 27°C entraînera une consommation d'huile supérieure à la normale.

Pour vérifier et faire le plein d'huile :

1. Mettre le moteur de niveau.
2. Nettoyer le pourtour de l'orifice de remplissage de tout débris.
3. Sortir la jauge (G) et nettoyer avec un chiffon propre (Figure 2).
4. Mettre la jauge et la serrer.
5. Retirer la jauge et vérifier le niveau. L'huile doit être au ras de l'indicateur de niveau maximum (J) de la jauge.
6. Si le niveau est bas, verser l'huile lentement dans le tube de remplissage (H). Ne pas trop remplir.
7. Après avoir versé l'huile, attendre une minute et revérifier le niveau.

Remplissage de Carburant

Utiliser de l'essence fraîche, propre, sans plomb. Un indice minimum d'octane de 87/87 AKI (91 RON) est recommandé. En cas d'utilisation en altitude, se référer aux recommandations spécifiques. ATTENTION : Ne pas utiliser d'essence non approuvée, comme la E85. Ne pas mélanger d'huile à l'essence ni modifier le moteur pour fonctionner avec des carburants alternatifs. Pour protéger le système d'admission d'essence contre la formation de gomme, mélanger un stabilisateur à l'essence. Se reporter à la section sur le stockage. Tous les carburants ne sont pas les mêmes. En cas de difficultés à démarrer ou de problèmes de fonctionnement, changer de fournisseur ou de marque d'essence. Ce moteur est certifié pour fonctionner à l'essence. À une altitude supérieure à 1524 mètres, une essence avec un indice d'octane d'au moins 85/85 AKI (89 RON) est acceptable. Pour conserver les caractéristiques d'émission, un réglage spécial haute altitude est nécessaire. Faire fonctionner le moteur sans ce réglage fait baisser les performances, augmenter la consommation et les émissions.

Pour remplir le réservoir de carburant :

1. Couper le moteur et le laisser refroidir au moins 2 minutes avant d'ouvrir le bouchon du réservoir.
2. Remplir le réservoir de carburant à l'extérieur ou dans un local extrêmement bien ventilé.
3. Ne pas trop remplir le réservoir. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir.
4. Maintenir le carburant à l'écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d'étincelles.
5. Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
6. Nettoyer le pourtour du bouchon d'essence de la poussière et des débris.
7. Enlever le bouchon d'essence (A, Figure 3).
8. Faire le plein (B) de carburant. Pour permettre la dilatation du carburant, ne pas remplir au-delà du bas du col de remplissage (C).
9. S'assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés. Ne pas faire tourner le moteur avec la bougie enlevée.
10. Démarrer et faire fonctionner le moteur à l'extérieur.

Procédure de Démarrage

Avant de démarrer le moteur, il convient de déterminer le type de démarrage installé sur le moteur.

• Système ReadyStart® : Ce moteur comprend un starter automatique à commande de température.
• Système de starter : Ce moteur comprend un starter utilisé pour le démarrage à basse température. Certains modèles sont équipés d'une commande de starter séparée alors que d'autres sont équipés d'une combinaison starter/commande d'accélérateur.

Démarrage à Froid :

1. Vérifier le niveau d'huile. Voir la section Vérification/Plein d'huile.
2. Vérifier que les commandes d'entraînement de l'équipement sont, le cas échéant, débrayées.
3. Mettre l'éventuel robinet d'essence (A) sur la position ON 🏠 (Figure 4).
4. Mettre la commande d'accélérateur sur la position FAST 🎋.
5. Mettre la commande de starter (E) sur la position CHOKE | ♦ |. Remarque : Le starter est généralement superflu pour redémarrer un moteur chaud.
6. Mettre l'interrupteur d'arrêt (G), s'il existe, en position marche (Figure 4, 5).
7. Si le produit est équipé d'un levier de sécurité d'arrêt du moteur (C), maintenir ce levier contre la poignée (Figure 6).
8. Lanceur : Prendre en main la poignée du lanceur (D). AVERTISSEMENT : La rétraction rapide de la corde de lanceur (retour brutal) tirera la main et le bras de l'opérateur vers le moteur beaucoup plus vite qu'il ne pourra les laisser partir. Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance et tirer alors rapidement afin d'éviter l'effet de rétraction.
9. Moteur avec démarreur électrique : Placer l'interrupteur du démarreur électrique sur la position OFF/STOP. AVIS : Pour préserver l'usage du démarreur, ne l'utiliser que pendant des cycles courts (cinq secondes maximum).

Redémarrage à Chaud :

1. Vérifier le niveau d'huile.
2. Vérifier que les commandes d'entraînement de l'équipement sont, le cas échéant, débrayées.
3. Mettre l'éventuel robinet d'essence (A) sur la position ON 🎨 (Figure 4).
4. Mettre la commande d'accélérateur sur la position FAST 📄.
5. Mettre l'interrupteur d'arrêt (G), s'il existe, en position marche.
6. Si le produit est équipé d'un levier de sécurité d'arrêt du moteur (C), maintenir ce levier contre la poignée (Figure 6).
7. Lanceur : Prendre en main la poignée du lanceur (D). AVERTISSEMENT : La rétraction rapide de la corde de lanceur (retour brutal) tirera la main et le bras de l'opérateur vers le moteur beaucoup plus vite qu'il ne pourra les laisser partir. Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures.
8. Moteur avec démarreur électrique : Placer l'interrupteur du démarreur électrique sur la position OFF/STOP. AVIS : Pour préserver l'usage du démarreur, ne l'utiliser que pendant des cycles courts (cinq secondes maximum).

Entretien et Maintenance Régulière

Un entretien régulier est la clé de la performance et de la fiabilité de votre moteur Briggs & Stratton Série 800.

Vidange et Complément d'Huile

Le niveau d'huile moteur doit être vérifié régulièrement. Il est important de nettoyer plus souvent dans des conditions d'utilisation en atmosphère poussiéreuse ou chargée de débris aériens. Pour vidanger l'huile du tube de remplissage, le réservoir de carburant doit être vide. L'huile usagée est un produit dangereux. S'en débarrasser correctement. Ne pas la jeter avec les ordures ménagères.

Entretien du Filtre à Air

Le filtre à air doit être inspecté et nettoyé régulièrement. Un filtre à air encrassé peut entraîner une perte de puissance et une augmentation de la consommation de carburant. Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d'origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d'endommager l'unité et d'entraîner des blessures.

Vérification et Remplacement de la Bougie d'Allumage

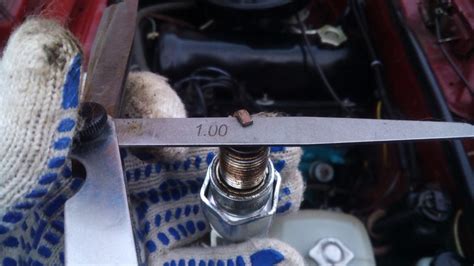

La bougie d'allumage joue un rôle crucial dans le bon fonctionnement du moteur. Vérifier l'écartement des électrodes (A, Figure 7) avec une jauge à fil (B). Le cas échéant, régler l'écartement. Remettre la bougie et la serrer au couple recommandé. Remarque : Dans certains pays, la législation impose l'emploi de bougies à résistance pour supprimer les parasites de l'allumage.

Inspection du Silencieux et du Pare-Étincelles

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. Inspecter le silencieux (A, Figure 8) à la recherche de fissures, de corrosion ou autre dommage. Enlever le pare-étincelles (B), le cas échéant, et inspecter s'il est endommagé ou obstrué par des dépôts de carbone. D'autres états ou juridictions fédérales peuvent appliquer des lois similaires concernant les pare-étincelles.

Entretien du Carburateur

Ne pas procéder à des réglages inutiles du carburateur. Il a été réglé en usine pour fonctionner efficacement dans la plupart des applications. AVIS : Le fabricant de l'équipement sur lequel est monté ce moteur a spécifié le régime maximum à vide d'utilisation du moteur. L'entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions gazeuses peut être effectué par tout établissement ou individu spécialisé dans la réparation des moteurs autres que les moteurs automobiles. Néanmoins, pour que les réparations soient prises en charge par Briggs & Stratton au titre de la garantie, l'intervention doit être effectuée par un Réparateur Agréé.

Dépannage et Pièces Détachées

Même avec un entretien régulier, des problèmes peuvent survenir. Il est important de savoir où trouver des informations fiables et des pièces de rechange.

Problèmes Courants et Solutions

Si votre moteur rencontre des problèmes de démarrage, nous disposons de plusieurs types de batteries et de démarreurs. Une usure prématurée est courante chez B&S, et il est normal que certains bruits disparaissent à chaud. Si le moteur ne démarre pas, vérifiez le niveau d'huile, l'approvisionnement en carburant, l'état de la bougie d'allumage et du filtre à air. Si les problèmes persistent, il est recommandé de consulter un professionnel.

Approvisionnement en Pièces Détachées

Sur notre site, vous découvrirez également d’autres pièces détachées pour moteur comme des bouchons de réservoir, des durites d’essence, des pompes essence et des réservoirs. Nous avons plusieurs modèles de carburateurs et de kits carburateurs. 190cc commercialise aussi des alternateurs, des bobines, des bougies et des régulateurs ainsi qu’une large gamme de filtres à air, à huile et essence. Enfin, si vous êtes à la recherche de joints moteurs de rechange, vous avez le choix entre plusieurs joints et jeux de joints. Le choix entre les différentes pièces mécaniques que nous mettons en vente varie en fonction du modèle de moteur que vous utilisez. Récupérez les informations de modèle et de marque du moteur et entrez-les dans notre moteur de recherches.

Remplacement du Moteur Complet

Vous souhaitez remplacer le moteur complet ? Cette opération est simple à réaliser et permet des économies dans la plupart des cas. Un moteur de tracteur tondeuse ou autoportée vaut entre 450 à 900 €, ce qui est bien moins onéreux que de remplacer l'appareil en entier ! De la même manière sur les moteurs de tondeuse Briggs and Stratton, le fabricant propose une gamme de blocs moteur qui peuvent être utilisés sur la plupart des machines pour un prix moyen de 290 €. À ce prix, vous trouverez certes des tondeuses neuves, mais attention à l'origine de celle-ci ! Depuis 2017, les modèles de tondeuses sur cette gamme de prix sont souvent de production chinoise et la qualité ainsi que la disponibilité des pièces détachées est souvent médiocre. Toutefois, ces moteurs sont réparables ou peuvent être complètement remplacés, que ce soit un moteur tracteur tondeuse MTD ou un moteur tondeuse Loncin.
