La transmission d'un motoculteur Staub, notamment sur les modèles de type PP2X ou dérivés, est une mécanique de précision robuste mais qui, après des décennies de service, peut présenter des défaillances liées à l'usure, à l'entretien ou à des erreurs de manipulation lors du remontage. La perte de rapports de vitesse, le blocage au point mort ou le saut de pignons sont des symptômes classiques qui nécessitent une approche méthodique pour identifier la cause racine.
Analyse des symptômes de transmission
Lorsqu'un utilisateur constate qu'il ne peut plus passer certaines vitesses - par exemple, la perte de la marche avant et arrière alors que la "vitesse route" reste fonctionnelle - la première réaction est souvent de suspecter une casse interne majeure. Cependant, dans la majorité des cas observés sur les forums spécialisés, le problème est lié à un désalignement des commandes externes ou à un encrassement sévère de la tringlerie interne.
Si le levier de vitesse semble fonctionner normalement, produisant des crans audibles et ressentis, il est probable que la chaîne cinématique entre le levier et le baladeur interne soit rompue ou décalée. Un point crucial souvent négligé est la position du levier "petite/grande vitesse" sur le pont. Il arrive fréquemment que ce levier se positionne dans une zone intermédiaire, entraînant une désolidarisation totale de la transmission.
Le rôle critique du mancheron et de la tringlerie
Le démontage du mancheron (ou brancard) est une étape qui, bien que redoutée, est souvent nécessaire pour diagnostiquer un problème de sélection. Un mauvais emboîtement du mancheron peut empêcher le doigt de commande de pénétrer correctement dans son logement. Si la tige de commande n'est pas parfaitement solidaire de la fourchette, les mouvements du levier de vitesse ne sont plus transmis aux pignons baladeurs.
Il est impératif de vérifier si la "crosse" ou le doigt de sélection est bien en prise sur la tige de commande. Avec le temps, le filetage de ce doigt peut s'user, ou la goupille de maintien peut présenter un jeu excessif. Certains utilisateurs ont recours à des solutions de maintenance comme l'utilisation de frein filet, le remplacement des goupilles mécanindus, ou dans des cas extrêmes, le perçage et l'installation de vis de serrage pour supprimer tout jeu dans la tringlerie.
Motobineuse Pubert / Staub : Remplacement câble inverseur boite
Nettoyage et maintenance de la boîte de vitesse
L'utilisation d'huile de ricin, bien que traditionnelle pour ces machines, peut poser des problèmes de viscosité et de résidus collants avec le temps. Si l'huile a vieilli, elle peut se transformer en une pâte visqueuse qui bloque les coulisseaux et les billes de verrouillage. Pour le nettoyage, le pétrole (type pétrole de chauffage Kerdane) est vivement recommandé, car il dilue efficacement les dépôts sans agresser les joints en caoutchouc, contrairement au gasoil qui a tendance à les endommager.
Lors de l'ouverture du couvercle de boîte, il est essentiel de :
- Vérifier l'état des goupilles mécanindus qui assurent la solidarité entre la fourchette et la coulisse.
- Inspecter la bille de dureté (souvent située sur l'axe excentrique), qui peut gripper après une longue période d'inactivité, empêchant le verrouillage correct des rapports.
- Tester le fonctionnement manuel en déplaçant le baladeur à la main après avoir déposé le moteur et mis le pont sur cales.
Vérification des éléments internes : pignons et couronne
Si après un nettoyage complet et un réglage rigoureux de la commande, le problème persiste, l'inspection visuelle des composants internes devient obligatoire. La couronne en bronze, située sous la vis sans fin, est une pièce maîtresse à surveiller. Une usure prononcée des dents de la couronne, surtout si le motoculteur a été utilisé avec des pneus à crampons agressifs (type "pneus bêche") et des masses de lestage, peut entraîner des sauts de pignons, même si la sélection semble correcte.

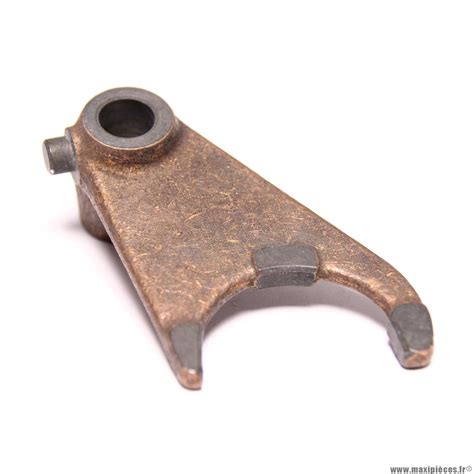

Il faut également examiner l'état de la fourchette de sélection. Une fourchette usée ne poussera plus le baladeur assez loin pour engager totalement les crabots, provoquant le "bruit de pignons" caractéristique d'un mauvais enclenchement. Dans le cas d'une marche arrière qui saute, il est possible que l'angle des crabots soit légèrement ouvert par l'usure, ce qui nécessite une vérification précise de la géométrie des pièces d'accouplement.
Méthodologie de remontage pour éviter les erreurs
Le remontage est une phase délicate. Une erreur classique consiste à ne pas replacer correctement la fourchette dans la gorge du baladeur avant de refermer le couvercle de pont. Pour faciliter cette opération, il est conseillé de plaquer le baladeur contre la paroi interne avant de positionner le dessus de pont.
Lors de la remise en place du mancheron, assurez-vous que le tube vertical est bien tiré vers l'arrière au maximum afin de faciliter l'emboîtement de l'embout du mancheron. L'utilisation d'une pâte à joint de qualité, appliquée au pinceau en fine couche sur les plans de joint, garantit une étanchéité parfaite après le nettoyage. Enfin, avant le scellage définitif, manipulez le levier de vitesse et tournez la cloche d'embrayage à la main pour confirmer que chaque rapport (1ère, 2ème, marche arrière) s'enclenche avec netteté et sans résistance anormale.
