Réglage Optimal du Carburateur de Débroussailleuse : Guide Complet pour Amateurs et Experts

Le carburateur est un composant essentiel de toute débroussailleuse thermique, qu'elle soit à moteur 2 temps ou 4 temps. Son rôle crucial est de mélanger l'air et l'essence dans des proportions précises avant de les envoyer au moteur, permettant ainsi une explosion parfaite dans la chambre de combustion et garantissant le bon fonctionnement de l'appareil. Un réglage correct du carburateur est la promesse de performances optimales, d'une consommation réduite et d'une durée de vie prolongée pour votre machine. Cependant, si le carburateur est mal réglé, le moteur peut tousser, manquer de puissance, fumer, ou même caler. Ce guide détaillé vous expliquera étape par étape comment ajuster les vis de richesse et de ralenti de votre débroussailleuse, vous permettant ainsi de retrouver un régime moteur régulier et efficace.

Comprendre le Rôle Crucial du Carburateur

Avant de plonger dans les détails du réglage, il est primordial de bien comprendre la fonction d'un carburateur. En tournant les vis de richesse et de ralenti, vous aidez le moteur de votre débroussailleuse à retrouver un régime régulier. Le carburateur sert à mélanger l'air et le carburant dans des proportions spécifiques avant de les envoyer au moteur. Le fonctionnement d’un carburateur de débroussailleuse ne diffère pas que le moteur soit un 2 temps ou un 4 temps. Lorsque le moteur de la débroussailleuse tourne, l'air est aspiré à travers le venturi. En passant par cette restriction, la vitesse de l'air augmente et sa pression diminue. Cette différence de pression aspire le carburant à travers le gicleur, le mélangeant avec l'air. L'équilibre idéal se trouve aux alentours de 14,7 grammes d'air pour 1 gramme d'essence. C'est ce ratio magique que l'on vise en réglant le carburateur.

Anatomie d'un Carburateur de Débroussailleuse

Un carburateur de débroussailleuse, bien que compact, est une petite usine à gaz miniature dont le réglage est crucial. Il est important de pouvoir identifier ses composants principaux :

• Les vis de richesse (L et H) ou pointeaux : Il y a généralement deux vis de richesse. La vis de richesse L (pour "Low" ou bas régime) permet de régler le carburateur lorsque le moteur fonctionne à bas régime. La vis de richesse H (pour "High" ou haut régime) sert à effectuer le réglage à plein régime. Ces vis permettent de doser la quantité de mélange air-carburant à délivrer dans la chambre de combustion.
• La vis de ralenti : Cette vis est plus discrète et se trouve à proximité des vis de richesse. Elle définit le régime de ralenti stable en régulant l'admission d'air de compensation. C'est elle qui assure que le moteur tourne sans caler lorsque la débroussailleuse est au repos.
• Le gicleur : Il répartit le carburant lorsqu’il rentre dans le moteur.
• La membrane : Les carburateurs utilisés sur les débroussailleuses sont ce qu'on appelle des carburateurs à membrane. Le mouvement de la membrane est provoqué par le piston du moteur. Lorsque ce dernier aspire et souffle, l'air est évacué par le trou d'admission. Puis l'air est guidé par la pipe du carburateur pour arriver enfin jusqu'à la membrane située contre le carburateur à la sortie du trou d'admission. L'air fait alors bouger la membrane qui par effet pompe, aspire l'essence du carburant pour la renvoyer vers le moteur. La membrane peut être endommagée, voire perforée, ce qui peut entraîner des problèmes de fonctionnement.
• La pompe d'amorçage : Cette pompe se présente sous forme de bulle en plastique souple transparent, située sur le dessus du carburateur. Elle est destinée à mettre le carburateur sous pression avant le démarrage de la machine, facilitant ainsi le démarrage.

Localisation du Carburateur et de Ses Vis de Réglage

Le carburateur se trouve sur le côté de la débroussailleuse. Il est généralement protégé par un cache en plastique démontable. Sur l'ensemble des débroussailleuses à moteur thermique, le carburateur se trouve généralement sur le côté avec un cache en plastique. Les vis de richesse sont souvent situées sous ce cache et sont accessibles sans démonter le cache de protection. Elles sont reconnaissables grâce au marquage L (low = bas) et H (high = haut). La vis de ralenti est plus discrète et se trouve à proximité des vis de richesse.

Quand Faut-il Régler le Carburateur ?

Plusieurs symptômes peuvent indiquer qu'un réglage du carburateur est nécessaire :

• Le moteur cale : Si votre débroussailleuse cale sans raison apparente, le carburateur est probablement mal réglé. Un moteur qui démarre puis cale sans accélérer signifie qu’il s’étouffe en raison du manque de carburant dans le mélange air + carburant.
• Le moteur tourne à plein régime tout le temps : Un moteur qui tourne à plein régime sans raison peut également signaler un problème de réglage.
• La débroussailleuse broute, pétarade ou manque de puissance : Le moteur broute ou manque de puissance ? Il est peut-être temps de régler le carburateur.
• Fumée anormale : Si votre débroussailleuse fume bleue ou noire, le mélange huile-essence est probablement trop riche. Cela veut peut-être dire que le carburateur est réglé pour un mélange trop riche en carburant. Si votre moteur fume noir par moment et qu'il démarre sans starter, c'est trop riche.
• Démarrage difficile : Si le moteur tourne mieux avec un poil de starter, c'est trop pauvre.
• Consommation excessive de carburant : Vous avez l'impression que votre machine consomme de l'essence en excès.
• Variations de température : Les variations de température dans votre environnement peuvent affecter le mélange air-carburant. Il se décompose sous la chaleur ou se fige lorsqu’il fait froid.
• Encrassement : Il peut arriver que le carburateur d’une débroussailleuse s’encrasse. C’est un appareil utilisé en extérieur, dans un environnement poussiéreux, donc, même bien entretenu, certaines particules volatiles peuvent venir se déposer dans les pièces mécaniques de la débroussailleuse.

Un mauvais réglage peut altérer le bon fonctionnement et la durée de vie de votre appareil, il est donc important de veiller à ce que les vis de richesse et de ralenti soient réglées correctement. Le réglage d’un carburateur est sans doute l’une des tâches la plus complexe qui soit sur une débroussailleuse, mais il est accessible à tous.

Préparatifs Essentiels Avant le Réglage

Avant d'entreprendre un réglage de carburateur de débroussailleuse, certaines vérifications préalables sont cruciales pour éviter tout faux réglage qui fatiguerait inutilement le moteur :

1. Allumage en bon état : Votre allumage est-il en bon état ?
2. Carburateur nettoyé : Votre carburateur a-t-il été nettoyé ?
3. Moteur chaud : Le moteur doit être chaud. Faites tourner le moteur pendant les réglages pour favoriser son réchauffement.
4. Repérer les vis de réglage : Avez-vous repéré les deux vis de réglage ? Une agit sur le papillon d'accélérateur (butée de ralenti), l'autre (souvent avec un ressort) agit sur la richesse du mélange Air/Essence.
5. Essence propre : Assurez-vous que l'essence est propre et sans impuretés.
6. Niveau de la cuve à flotteur : Vérifiez que le niveau de la cuve à flotteur est correct.
7. État de la bougie : L'état de la bougie est à contrôler après plusieurs heures de fonctionnement. Si elle est noire et grasse, c'est trop riche.
8. Filtres propres : Voir aussi le filtre essence et à air. Un filtre à air usagé peut entraîner des turbulences d'admission.
9. État des membranes : Si le problème persiste, voir le carburateur si les membranes sont bonnes.
10. Écran de contrôle (pour certains modèles) : Sur certains appareils haut de gamme, vous pourrez avoir des messages qui s'affichent sur un écran.
11. Surface plane : Placez votre débroussailleuse sur une surface plane côté carburateur visible.

Procédure de Réglage des Vis de Richesse (L et H) et de Ralenti

Le principe de réglage du carburateur, parfois appelé simplement "carbu", sera le même que vous ayez une débroussailleuse Stihl ou Husqvarna, ou même que si vous réglez le carburateur d'une tronçonneuse ou une tondeuse.

1. Localisation des vis : Localisez les deux vis de réglage, L et H. Munissez-vous d'un tournevis plat.
2. Réglage de base initial :
   • Serrer les vis L et H au maximum sans forcer. Il s'agit d'une vis pointeau et le pointeau est fragile. Ne forcez pas.
   • Marquez votre tournevis afin de pouvoir compter le nombre de tours.
   • Dévisser chaque vis de 2 tours et demi chacune. Certains recommandent de dévisser la vis de richesse de 1 tour 1/2 environ si elle a été déréglée. Partez du réglage de base où les vis de richesse H et de ralenti L sont mises à zéro.
   • Vissez légèrement la vis de butée de ralenti.
3. Démarrage et chauffe du moteur : Démarrez la débroussailleuse et laissez-la tourner quelques minutes pour atteindre la température de fonctionnement. Mettez le moteur en route, il tourne légèrement accéléré.
4. Réglage de la vis H (haut régime) :
   • Mettez la débroussailleuse à plein régime.
   • Agissez par 1/4 de tour sur la vis H. Certains carburateurs, quand on visse, on appauvrit le mélange air-essence, d'autres, il faut dévisser.
   • Votre débroussailleuse doit produire un bruit régulier, le moteur ne doit pas s'emballer et vous devriez entendre un son ni trop aigu, ni trop pétaradant.
   • Tournez la vis H dans le sens des aiguilles d'une montre pour appauvrir le mélange de la débroussailleuse. Le bruit du moteur devient plus aigu et rapide. Au contraire, si vous tournez dans le sens inverse, le mélange s’enrichit. Le son devient alors plus grave et lent.
   • Avertissement : Si la vis H est trop fermée, le mélange air-essence sera moins riche en huile, le risque de surchauffe moteur sera donc plus important.
5. Réglage de la vis L (bas régime) :
   • Procédez ensuite au réglage de la vis L afin que le moteur ne cale pas entre le ralenti et l'accélération. Agissez par 1/4 de tour sur la vis de richesse.
   • En agissant sur la vis, le moteur peut accélérer et se mettre à fumer… c'est trop riche… le moteur ralentit, voire s'arrête, c'est trop pauvre.
   • Comptez le nombre de tours de la vis entre ces deux extrémités ; c'est entre les deux que ça se passe.
   • Un moteur qui ne démarre pas ou cale sans accélérer signifie qu’il s’étouffe en raison du manque de carburant dans le mélange air + carburant.
   • Un moteur qui démarre puis s'emballe signifie qu’il est en train de se noyer, c’est-à-dire qu'il y a un excès de carburant dans le mélange air + carburant.
6. Réglage de la vis de ralenti :
   • Quand vous pensez que c'est bon, réglez votre ralenti. La dernière étape du réglage consiste à agir sur le régime moteur.
   • Localisez la vis de ralenti sur le côté du carburateur.
   • Tournez lentement la vis de ralenti dans le sens des aiguilles d'une montre pour augmenter le régime moteur ou dans le sens inverse pour diminuer le régime. L'objectif est d'obtenir un régime stable où la débroussailleuse tourne sans caler pendant les moments de repos.
   • Lorsque votre appareil est au ralenti, il doit ronronner, le moteur doit tourner sans s'emballer.
   • Le volume d'air aspiré dépend de l’ouverture du volet du papillon. Plus il est ouvert, plus la qualité du mélange est meilleure et s’introduit facilement dans le moteur, ce qui va pousser celui-ci à accélérer.
   • Corrigez le ralenti en agissant sur la vis de ralenti si le régime moteur devient trop important lors de la recherche du régime moteur max via la vis de richesse.

Conseils et Astuces pour un Réglage Précis

• Écoutez le moteur : Il est important de bien écouter le son du moteur pour que le réglage soit équilibré et garantir ainsi le bon fonctionnement de votre appareil.
• Contrôle de la bougie : Après plusieurs heures de fonctionnement, si la bougie est noire et grasse, c'est trop riche. Si elle est blanche, c'est trop pauvre. Marron, c'est la bonne taille.
• Démarrage facile : Avant de redémarrer votre débroussailleuse, vous pouvez utiliser la pompe en plastique souple transparent situé sur le dessus du carburateur afin de mettre la membrane sous pression et faciliter le démarrage.
• Petit conseil : Ajoutez un substitut de plomb à votre carburant pour faciliter l'interprétation des couleurs de la bougie.
• Procéder par petits ajustements : Faites de petits ajustements au niveau des vis en ouvrant bien l'oreille ! Le son du moteur vous indiquera lorsque vous serez sur le bon chemin.
• Marquez les positions initiales : Avant de commencer le paramétrage, notez les positions initiales des vis. Marquez la position de vos vis au feutre indélébile avant intervention.
• Vérification de l'étanchéité : Assurez-vous que l'étanchéité du moteur est parfaite (joints, carters…).
• Contrôle des pipes et manchons : Contrôlez l'état des pipes et manchons d'admission qui peuvent fausser les réglages.
• Câbles d'accélération : Vérifiez que les câbles d'accélération ne sont pas coincés.
• État général du moteur : Un moteur rouillé ou encrassé faussera inévitablement les réglages.

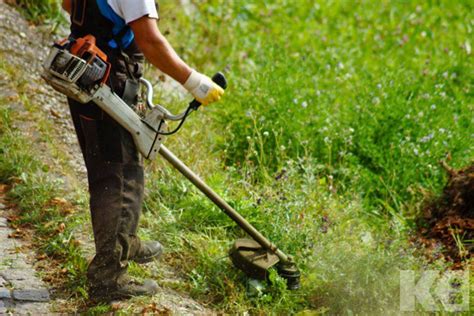

• Test sur le terrain : Après avoir réglé le carburateur d'une débroussailleuse, le moment est venu de la tester sur le terrain. Démarrez votre machine pour couper l'herbe, les bordures de pelouse ou les broussailles de votre jardin.
• Réglage à froid le lendemain : Reprenez le réglage à froid le lendemain pour affiner encore le tout.

Carburateurs Spécifiques : M-Tronic et Carburateurs sans Vis de Richesse Apparente

Certaines débroussailleuses modernes, notamment de marques comme Stihl, peuvent être équipées de systèmes plus sophistiqués comme le M-Tronic. Pour ces modèles, il n'y a rien à régler ; tout est géré par le module. Dans ce cas, un petit électrovanne peut couper l'alimentation en carburant s'il y a une panne d'allumage. Sur les nouveaux carburateurs, qu'ils soient de fabrication chinoise ou non, les vis de richesse peuvent être cachées. Le risque est que si la vis est trop serrée, la machine ne démarre plus, ou si elle est trop desserrée, il n'y a plus de ralenti. Pour ces modèles, il peut être nécessaire de se référer à la documentation spécifique du fabricant ou de faire appel à un expert. Certains carburateurs sont également conçus pour les moteurs à balayage stratifié, faisant entrer un surplus d'air par un deuxième corps pour satisfaire aux normes Euro.

Entretien Régulier et Dépannage Complémentaire

Le réglage d'un carburateur de débroussailleuse n'est pas la seule opération à réaliser pour maintenir votre machine performante chaque saison. Des problèmes liés à votre équipement peuvent être le résultat d’un mauvais réglage de votre carburateur. Le carburateur de la débroussailleuse a la particularité de pouvoir s’activer dans toutes les positions. Il est recommandé de le vérifier régulièrement car il peut s'encrasser à cause des dépôts de poussières ou autres éléments extérieurs.

• Nettoyage du carburateur : Si votre débroussailleuse cale ou montre des signes de mauvais fonctionnement, il suffit souvent d'un bon nettoyage des filtres et du carburateur pour la remettre en état de route. Nous vous conseillons de procéder à ce genre d'opération de façon régulière, sans attendre la panne !
• Vérification des pièces usées : Un problème de moteur qui cale peut aussi être causé par des pointeaux (vis H et L) en mauvais état, ou par une membrane endommagée. Si vous constatez que certaines pièces sont usées ou défectueuses (comme la lame ou le filtre), n’hésitez pas à les remplacer.
• Filtres à air et à essence : Vérifiez et nettoyez régulièrement les filtres à air et à essence.
• Lames ou fil : N'hésitez pas à vérifier et nettoyer les lames ou le fil de votre débroussailleuse.
• Remplacement du carburateur : Après avoir démonté, nettoyé et pris le temps de tester le carburateur, si vous vous rendez compte qu'il n'est pas réparable, ne jetez pas votre appareil. La pièce peut être remplacée par un modèle compatible avec votre appareil.

Si toutefois les réparations ou les réglages de votre débroussailleuse vous paraissent difficiles, vous pouvez faire appel à un expert. Des services d'aide en visio sont même disponibles pour vous accompagner à chaque étape de votre réparation : diagnostic, conseils et résolution.

Le réglage de votre carburateur est un acte de maintenance qui, une fois maîtrisé, vous permettra d'optimiser la longévité, la puissance, la fiabilité et même la consommation de votre débroussailleuse. De quoi booster votre plaisir d'entretien tout en ravivant votre passion pour la mécanique.
