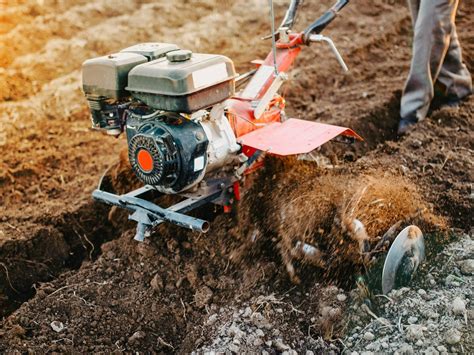

La culture du sol est une tâche essentielle pour tout jardinier, et le motoculteur est un allié précieux pour alléger cet effort. Cet engin motorisé de haute performance permet de travailler et d’entretenir le sol avant de le cultiver, et il est souvent recommandé pour les surfaces de plus de 500 m². Cependant, il peut arriver que, malgré un moteur qui démarre et ronronne parfaitement, les fraises du motoculteur refusent obstinément de tourner. Cette situation, bien que frustrante, est un problème classique et souvent réparable soi-même. Pour un jardin potager, la préparation et l’entretien du terrain demandent beaucoup d’efforts et d’attention. Pendant des siècles, seule la force physique a permis à l’homme de retourner la terre. Aujourd’hui, cette opération est mécanisée et motorisée, et il est possible de travailler la terre de son potager facilement, rapidement et efficacement grâce à une multitude de machines. Pour ceux qui veulent faire pousser leurs propres légumes et qui disposent d'une parcelle de terrain réservée à cet effet, il est crucial de préparer le sol à recevoir les semis ou les plantations. Si le terrain n'a jamais été utilisé pour le semis, il y a de fortes chances que le sol soit trop dur, tassé par les ans, pour y planter quoi que ce soit.
Les Fondamentaux du Motoculteur et des Fraises
Le motoculteur est souvent livré avec des périphériques qui constituent l'ensemble moteur-transmission et qui sont quasiment indispensables à son utilisation courante. Parmi ces pièces indispensables, on notera en particulier le guidon de manœuvre à deux branches destiné à supporter les efforts de conduite émis par le conducteur et à l'éloigner des fraises tournantes. À cette première pièce s'ajoute la poignée de commande à une ou deux fonctions, l'embrayage étant commandé par la poignée supérieure, ainsi que les mancherons réversibles qui permettent de travailler depuis l'avant ou l'arrière du motoculteur. Le motoculteur est également livré avec quelques outils et accessoires utiles, qui sont livrés avec l'engin au moment de l'achat ou disponibles uniquement en options. Parmi eux, on notera en particulier l'éperon de terrage. Remplissant un rôle de jauge de profondeur, il a pour rôle de régler l'inclinaison du motoculteur au moment exact où les fraises travaillent dans le sol. Placé sur le châssis de l'engin, il n'entre en contact avec le sol que lorsqu'une position de travail est entièrement adaptée. Il ne faut pas non plus oublier les masses et les contrepoids. Parmi ces accessoires, on accordera une importance aux pièces de liaison qui doivent accompagner chacun des accessoires à fixer sur le motoculteur.
On distingue aujourd'hui trois types de motoculteurs : la motobineuse, le motoculteur à fraise arrière et le motoculteur à soc.
La Motobineuse
La motobineuse est l'outil indispensable à tout possesseur d'un jardin potager. Son rôle est de biner le sol, pour l'émotter, l'affiner et enfouir les mauvaises herbes. Le moteur, au travers d'un système de transmission, entraîne des fraises, ou outils bineurs, pour travailler la terre. Il en existe de multiples variantes : électrique ou thermique, nombreuses largeurs de travail, différentes transmissions, guidon avec plusieurs réglages, selon l'usage.
De nombreuses machines offrent également une certaine polyvalence avec l'ajout d'accessoires : buttoir arrière (les fraises sont remplacées par des roues en fer pour tracter la machine), rotor d'émoussage (à la place des fraises). Enfin, certaines machines sont dites « transformables » ; leur conception et fabrication robuste autorisent de les transformer en petit motoculteur. Les fraises sont remplacées par des roues de traction de grand diamètre, et une charrue est attelée à l'arrière pour le labour.
Le Motoculteur à Fraise Arrière
La fraise arrière, ou motoculteur à fraise arrière, entre en jeu lorsque le terrain a été utilisé très régulièrement et que la terre est juste compactée en surface, ou encore après les plantations pour maintenir un sol propre et léger tout autour. Cette machine fonctionne sur le même principe que la motobineuse, mais avec deux différences fondamentales. Tout d'abord, les outils travaillent dans un carter fermé, ainsi les mottes de terre sont non seulement frappées par les couteaux, mais sont également projetées contre le carter métallique ; l'émottage est complet et beaucoup plus performant, car plus fin. Ensuite, beaucoup de ces machines ont la possibilité de faire tourner les outils, soit en avant, soit en arrière. Dans ce deuxième cas, la motte de terre « reste plus longtemps » dans le carter, et l'émottage est encore plus fin. Cette machine d'entretien convient parfaitement au nettoyage de l'interligne, pour garder un sol léger, aéré, favorisant l'irrigation et la pénétration des nutriments.
Machine à utilisation unique, la fraise arrière est constituée d'un châssis porteur d'un moteur et d'une transmission, qui animent la fraise située à l'arrière. Selon les modèles, elle peut être munie d'une ou plusieurs vitesses avant, et éventuellement d'une marche arrière. La largeur de travail est fonction de la puissance du moteur.
Le Motoculteur à Soc (Tracteur à 2 roues)
Aussi appelée tracteur à 2 roues, cette machine est extrêmement polyvalente. C'est une cellule motrice (un tracteur) avec un moteur et une transmission à plusieurs vitesses, sur lequel viennent se monter de multiples outils et accessoires : charrue, fraise de binage, fraise arrière, buttoir ; mais aussi préparateur de sol avec semoir, broyeur à fléaux, brosse de nettoyage, lame racleuse, remorque.
La Fraise et ses Couteaux : Cœur du Travail du Sol
Le fonctionnement d’une fraise pour motoculteur repose sur un outil rotatif composé de quatre couteaux. Cette dernière pénètre la terre et en retourne la partie supérieure de manière à l’ameublir, ce qui facilite ensuite le plantage de graines, la germe de pousses et permet à l’arrosage et aux nutriments de pénétrer dans la terre de manière plus efficace.
Composition et Types de Couteaux
Les fraises sont un assemblage de quatre couteaux montés sur un arbre portant un support carré. Les couteaux sont différents selon le modèle de votre fraise pour motoculteur. De plus, plusieurs types de couteaux existent pour votre fraise, selon le travail que vous souhaitez réaliser (couteau de binage, couteau de sarclage ou couteau de labour). Il est essentiel de prendre en compte ces aspects lors du remplacement et de vérifier le sens de montage (gauche ou droit) des couteaux.
Les machines de petite largeur sont munies de disques dont les extrémités forment une dent de binage. Par contre, les machines plus importantes reçoivent des rotors sur lesquels sont boulonnés ou rivetés de véritables couteaux. Ces disques et rotors sont généralement montés par paire de chaque côté ; sur certaines machines, ils sont séparables pour diminuer la largeur de travail. Sur les rotors, il est souvent possible de rajouter un rang supplémentaire pour augmenter la largeur de travail.
Diamètre et Largeur des Fraises
Le diamètre des fraises est fonction de la longueur des couteaux qui la constituent et varie de 25 à 45 cm selon la puissance de la motobineuse ou du motoculteur. Bon à savoir : des étoiles ou griffes remplacent les fraises à couteaux sur les machines très légères, mais ne permettent qu'un griffage de la terre.
La largeur des fraises détermine la largeur totale de travail. La largeur de vos fraises est importante puisqu'elle détermine la largeur totale de travail. La largeur des fraises peut aller de 15 cm pour les petits modèles à plus d'un mètre pour les gros modèles, par ajout de fraises additionnelles.
Fonctions Spécifiques des Fraises
- Labourer : Retourner la terre en profondeur pour la rendre plus légère. L'opération connue de tous consiste « simplement » à retourner la terre. Le soc de la charrue rentre dans le sol, découpe une bande de terre, et la retourne totalement. Ainsi la surface du sol est décompactée, la couche de surface se retrouve enfouie (elle pourra se régénérer facilement), et la bonne terre se retrouve en surface, prête pour la seconde opération.
- Émotter : Après le labour, ou la dernière récolte, la terre est décompactée, mais présente un aspect qui ne permet pas le semis : grosses mottes, surface irrégulière, peut-être quelques mauvaises herbes ; il faut remédier à cela en émottant la terre avec la motobineuse. Les fraises de la machine travaillent sur la première couche de terre (10 à 30 cm selon les machines) et vont casser toutes les mottes ; les couteaux de forme incurvée entrent dans le sol, et leur rotation (dans le sens de l'avancement) frappe les mottes en les forçant à s'émietter. Le passage régulier des outils réduit progressivement la taille des mottes, pour en faire un lit de semis régulier avec une terre affinée.
Fonctionnement de la Fraise rotative pour tracteur attelage fixe série légère AgriEuro TH 125
Diagnostic des Problèmes de Fraises Immobiles
Face à une motobineuse dont les fraises restent figées malgré la mise en route du moteur, l'utilisateur se retrouve souvent démuni. La chaîne cinématique reliant le moteur aux fraises demeure le secteur le plus exposé aux avaries sur une motobineuse. Un diagnostic méthodique permet d'isoler 90% des pannes.
Sécurité Avant Tout !
Avant toute intervention, il est primordial de couper le moteur, de retirer la clé de contact (ou la bougie sur les anciens modèles) et d'attendre que toutes les pièces soient immobiles.
Test Initial : Rotation Manuelle des Fraises
Le diagnostic repose sur une logique simple. Si les fraises tournent librement à la main quand le moteur est arrêté, le problème vient de la transmission de la puissance (courroie, chaîne, embrayage, pont). Si elles sont bloquées, c'est un problème mécanique direct (rouille, débris, usure des composants).
- ✅ Elles tournent librement ? Le blocage n'est pas mécanique. Le souci est dans la chaîne de transmission qui amène la force du moteur jusqu'aux axes.
- ❌ Elles sont bloquées ou très dures à tourner ? Le problème est localisé sur les fraises elles-mêmes ou dans leur boîtier de transmission direct (le pont).
Votre moteur fonctionne, il entraîne peut-être même les roues, mais la puissance n’arrive pas aux fraises. Démarrez le moteur (en sécurité, sans personne devant) et observez. Si les roues avancent normalement mais pas les fraises, cela indique que le moteur et sa transmission primaire vont bien.
Problèmes de Transmission de Puissance (Fraises Libres à la Main)
Si les fraises tournent librement à la main, le problème se situe généralement dans la chaîne de transmission. C'est la cause la plus fréquente sur les motoculteurs modernes.

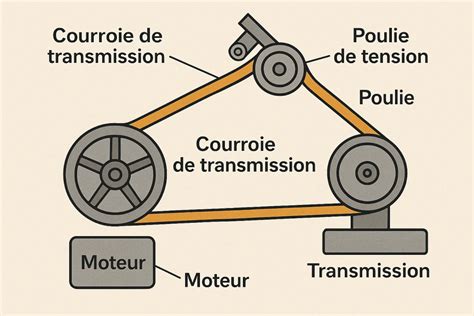

1. Problèmes de Courroie
La majorité des incidents impliquent la courroie de transmission, pièce maîtresse subissant des tensions importantes au fil des utilisations.
Courroie cassée ou usée : Une courroie effilochée, craquelée ou rompue ne transmet plus rien.
Courroie détendue : Elle peut patiner sur les poulies. Une courroie détendue ou usée ne transmet plus correctement la puissance, d'où la possible immobilité des fraises même lorsque le moteur fonctionne normalement.
Courroie déguidée : Elle peut être sortie de sa poulie.
Poulies ou clavettes défectueuses : Les petites goupilles (clavettes ou « demi-lunes ») qui lient les poulies aux axes peuvent être cassées ou usées.
💎 Astuce pratique : Pour trouver la référence exacte de votre courroie de rechange, le site Spareka est une mine d’or.
Q : Je viens de changer la courroie, mais après 10 minutes d'utilisation, les fraises se bloquent à nouveau.R : Si la nouvelle courroie saute ou patine, c'est souvent que la cause racine n'était pas la courroie elle-même, mais ce qu'elle entraîne. Une poulie voilée ou un axe légèrement tordu peut user une courroie prématurément. Surtout, vérifiez le pont de transmission. S'il est grippé ou difficile à tourner, il impose une charge énorme à la courroie et à l'embrayage, les faisant surchauffer et lâcher. La courroie était une victime, pas le coupable.
2. Problèmes d'Embrayage
Sur de nombreux modèles, un système d'embrayage à friction (une « cloche ») permet de débrayer les fraises. Si elle tourne librement dans le vide, la clavette de l'axe est probablement cassée.
Le câble d'embrayage relie la main de l'opérateur à la boîte de transmission, conditionnant l'engagement et le désengagement des fraises. Avec l'usure, ce câble peut se détendre ou gripper dans sa gaine, entraînant une perte partielle ou totale de contrôle du mouvement des fraises. Pour régler le problème, il convient avant tout de lubrifier la gaine et de tester la glisse du câble. Si la souplesse reste insuffisante après entretien, le remplacement s'impose.
3. Problèmes de Goupille ou Clavette de Sécurité
Sur plusieurs motobineuses, la perte de rotation peut également provenir d’un élément d’entraînement conçu pour céder en cas de choc, comme une goupille, une clavette ou un axe de sécurité selon les conceptions. Après l’impact sur une pierre ou une racine, la pièce se cisaille et rompt la liaison mécanique, ce qui laisse le moteur tourner sans que l’effort n’atteigne réellement les fraises.
4. Problèmes de Galet Tendeur
Le galet tendeur assure l'alignement et maintient la tension idéale. Un désalignement provoque un patinage, identifiable par un sifflement ou des vibrations anormales pendant l'usage.
Problèmes Mécaniques Directs (Fraises Bloquées ou Dures à Tourner)
Si les fraises sont bloquées ou très dures à tourner, le problème est localisé sur les fraises elles-mêmes ou dans leur boîtier de transmission direct (le pont). Ici, quelque chose coince physiquement la rotation.
1. Obstacles Coincés
De nombreux arrêts brusques proviennent d’obstacles emprisonnés entre ou autour des fraises. Des racines, un fil de fer, de la terre extrêmement compacte ou une pierre coincée entre la fraise et le carter peuvent tout bloquer. Un démontage partiel permet de dégager les éléments bloquants et d'examiner l'état des couteaux.
2. Problèmes au Niveau du Pont de Transmission
C'est la boîte de transmission qui reçoit la force de la courroie/chaîne et la transmet aux axes des fraises.
Manque de lubrification : C'est la cause N°1 d'un blocage soudain, surtout si la machine a travaillé dans un sol dur. La vieille graisse se durcit, les engrenages surchauffent et se grippent.
Solution : Ouvrez le carter du pont. Nettoyez soigneusement tout l'ancien lubrifiant. Regraissez abondamment avec une graisse de qualité pour transmission, en insistant sur les pignons et les roulements.
Rouille après un hivernage : Si l'eau est entrée, les pièces peuvent être rouillées et collées. Un bon dégrippant (type WD-40) et de la patience peuvent débloquer la situation.
Q : Mon motoculteur a passé l'hiver au garage. Au redémarrage, les fraises sont bloquées.R : C'est typiquement un problème d'humidité et de rouille à l'intérieur du pont de transmission. Ne forcez pas. Commencez par appliquer un dégrippant pénétrant sur les axes et les joints. Laissez agir plusieurs heures, voire un jour. Si ça cède, démontez, nettoyez la rouille et regraissez abondamment.
Engrenage ou roulement HS : Inspectez les dents des pignons (cassées, usées) et la rotation des roulements (ils doivent tourner sans à-coup ni jeu).
⚠️ Attention : Certains ponts sont des blocs scellés non démontables.
Manque de Puissance Moteur
Avant de citer une défaillance mécanique en cause, il s'avère utile d'éliminer d'emblée les soucis liés à la source d'énergie elle-même. Un moteur manquant de puissance : un filtre à air complètement bouché, une bougie fatiguée ou un carburateur mal réglé peuvent priver le moteur de sa force. Il tourne, mais n'a plus la puissance nécessaire pour entraîner la transmission sous charge.
- Problèmes de Bougie : Des signes tels qu'un démarrage difficile, une fumée noire ou une perte de régime sous effort justifient le démontage de la bougie pour contrôle. Un encrassement marqué, un écartement inadapté ou une accumulation de dépôts conduisent généralement à un remplacement rapide.
- Problèmes de Batterie (modèles électriques) : Sur modèles électriques, la batterie devient le premier suspect en cas de faiblesse persistante. Un testeur de tension aidera à confirmer un niveau minimal requis.
Dureté Excessive du Terrain
Une fraise qui tourne parfaitement à vide mais cale dès qu’elle plonge dans la terre traduit souvent une dureté excessive du terrain, fréquemment rencontrée sur sols argileux ou très compacts. L'approche consiste à humidifier légèrement la surface ou à effectuer un premier passage superficiel avant d’augmenter la profondeur.
Les Systèmes de Transmission des Fraises
La transmission est le maillon essentiel qui transfère la puissance du moteur aux fraises. Il existe plusieurs systèmes, chacun ayant ses particularités.
Transmission par Vis sans Fin
Réservée aux petites machines (micro- ou minibineuses), ce système de transmission est logé dans un carter en aluminium (ou en résine). Un embrayage centrifuge relie le moteur à la transmission. Cet embrayage se prolonge par une vis-sans-fin qui transmet le mouvement de rotation aux fraises.
Transmission par Courroies et Chaînes
Système le plus répandu, il se décompose en deux parties. La première est constituée d'un ensemble de poulies et de courroies monté sur la sortie du moteur. Un système avec une seule courroie fournira juste une marche avant ; mais un système avec deux courroies, ou un mécanisme d'inverseur à pignon, donnera une marche avant et une marche arrière. Sur certains modèles, la courroie entraîne une véritable boîte de vitesses, avec plusieurs rapports avant et un (ou plusieurs) rapports arrière.
Ce système entraîne ensuite un véritable pont de transmission (soudé ou boulonné) dans lequel une chaîne descend et transmet le mouvement à l'arbre des fraises. Ce mécanisme permet d'entraîner de grandes largeurs de fraise (jusque 90 cm) et transmettre de fortes puissances moteur (jusque 10.0 cv).
Transmission par Chaîne au Niveau du Pont (Fraises Arrière)
Presque exclusivement réservée aux fraises arrière, ce principe de transmission est idéal pour transmettre une forte puissance et diviser le mouvement ; ainsi une même chaîne peut entraîner les roues d'avancement et la fraise à l'arrière.
Accessoires Complémentaires au Travail des Fraises
Outre les fraises elles-mêmes, d'autres accessoires contribuent à l'efficacité et à la polyvalence du motoculteur.
Les Disques Protège-Plantes
Réalisé en plastique ou en métal, ce disque se fixe au bout de l'arbre de fraise. Il possède deux fonctions complémentaires. La première est de délimiter la largeur de travail de votre motobineuse et de repousser la terre vers les fraises. La seconde, complémentaire de la première, est donc de protéger les cultures avoisinantes, en empêchant les fraises d'attraper les pousses de vos cultures.
Le Buttoir
Certaines cultures nécessitent d'être buttées, c'est-à-dire ramener de la terre au pied des légumes en cours de culture : pois, haricots, fèves, choux ; et encore poireaux, céleri, fenouil ou asperge pour le blanchiment. Le buttoir se charge de cette action.
La Charrue
La charrue, comme expliqué précédemment, sert à retourner la terre. Les motobineuses transformables peuvent être équipées d'un kit complet de labour.
Les Arbres Émousseurs
En plus de travailler au potager, votre motobineuse peut également vous aider à garder une pelouse, belle et débarrassée de tous les brins morts qui gênent son développement. Sur de nombreux modèles, vous pouvez remplacer les fraises par des arbres émousseurs. Les dents ressorts agissent sur le gazon comme un peigne : ils grattent la surface et arrachent tous les brins d'herbe morts, et la mousse.
Les Guidons et Équipements de Confort
En dernier lieu, il vous restera à regarder quel type de guidon équipe votre machine : simple, réglable en hauteur (pour s'adapter à tous les utilisateurs), réglable en déport (pour marcher à côté de la machine - utile pour l'affinage du lit de semis, ou le travail le long d'une clôture) ; et de vérifier les équipements : poignée de transport, roue avant (fixe ou escamotable) ou chariot arrière pour le déplacement de la machine.
Fonctionnement de la Fraise rotative pour tracteur attelage fixe série légère AgriEuro TH 125
Quand Faire Appel à un Expert ?
Si vous avez suivi toutes ces étapes sans succès, ou si la réparation dépasse vos compétences (démontage complet d’un moteur Briggs & Stratton, resserrage d’une transmission Staub complexe), il est temps de faire appel à un expert. L’expérience montre que, passé dix ans d’usage fréquent, certains modèles voient leur rentabilité d’entretien fortement diminuer. Une expertise est recommandée, notamment lorsque le démontage révèle une avarie sérieuse sur le boîtier de transmission, une poulie endommagée ou un moteur présentant des bruits suspects.
📌 En résumé : Ne paniquez pas. Un diagnostic méthodique permet d'isoler 90% des pannes. Commencez par le test de rotation manuelle, puis suivez le fil : courroie/chaîne → embrayage → pont.
R : Absolument. Les chaînes YouTube spécialisées en mécanique agricole ou bricolage sont une aide précieuse. Recherchez des termes comme « démontage pont motoculteur [votre marque] » ou « changer courroie motobineuse [votre modèle] ».
