Le train arrière d'une tondeuse autotractée est un ensemble complexe de composants qui assure la transmission de la puissance du moteur aux roues motrices, permettant ainsi à la machine de se déplacer sans effort manuel. Comprendre le rôle de chaque pièce est essentiel pour l'entretien, la réparation et le remplacement, garantissant la longévité et l'efficacité de votre équipement de jardinage.
La Transmission : Cœur du Système Motopropulseur
Au centre du train arrière se trouve la transmission, une boîte de vitesses qui convertit la puissance rotative du moteur en un mouvement des roues. Il existe plusieurs types de transmissions utilisées dans les tondeuses autotractées, chacune ayant ses propres caractéristiques et avantages.
Types de Transmissions
Transmission à engrenages (boîte mécanique) : Ce type de transmission utilise une série d'engrenages pour modifier le rapport de vitesse entre le moteur et les roues. Les tondeuses dotées de transmissions à engrenages offrent généralement plusieurs vitesses avant et parfois une vitesse arrière. Elles sont réputées pour leur robustesse et leur fiabilité. Le changement de vitesse peut être manuel, nécessitant l'intervention de l'utilisateur.
Transmission hydrostatique : Les transmissions hydrostatiques fonctionnent grâce à un système de fluide hydraulique. Une pompe hydraulique est entraînée par le moteur et alimente un moteur hydraulique qui fait tourner les roues. Ce système offre une variation de vitesse continue et sans à-coups, ce qui rend la conduite plus douce et plus facile à contrôler. Les tondeuses hydrostatiques sont souvent considérées comme plus confortables à utiliser, en particulier sur des terrains variés.
Transmission à courroie et poulie : Bien que moins courantes en tant que transmission principale pour les tondeuses autotractées haut de gamme, les systèmes à courroie et poulie sont souvent utilisés pour entraîner d'autres composants, ou comme un moyen simple de transmettre la puissance aux roues dans des modèles plus basiques. Ce système implique une ou plusieurs courroies reliant des poulies de différentes tailles pour transférer la puissance et ajuster la vitesse.
Comment réparer la traction d'une tondeuse ?
L'Essieu Arrière et les Roues Motrices
L'essieu arrière est la structure sur laquelle les roues motrices sont montées. Il supporte le poids de l'arrière de la tondeuse et transmet le mouvement de la transmission aux roues.
Composants de l'Essieu Arrière
- Arbre d'essieu : C'est la tige métallique qui traverse la transmission et se connecte aux roues. Il peut être constitué de deux demi-arbres ou d'un seul arbre traversant.
- Roulements d'essieu : Ces composants permettent à l'arbre d'essieu de tourner en douceur à l'intérieur du châssis de la tondeuse. Des roulements usés peuvent entraîner un jeu excessif dans les roues, des bruits anormaux et une perte d'efficacité de la transmission.

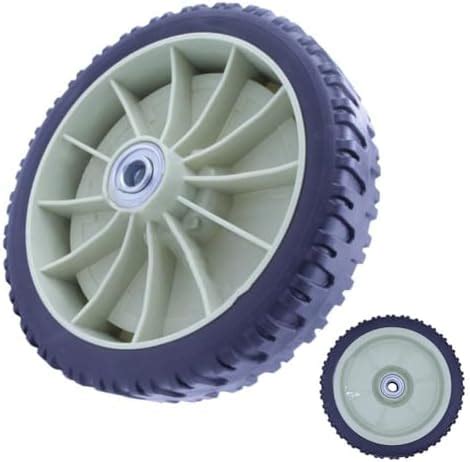

- Les roues motrices : Ce sont les roues qui reçoivent la puissance du moteur et propulsent la tondeuse. Elles sont équipées de pneus avec des sculptures adaptées pour assurer une bonne adhérence sur différentes surfaces. Les roues peuvent être solidement fixées à l'arbre d'essieu ou montées sur des moyeux.
Le Système d'Embrayage et de Freinage
Le système d'embrayage est crucial pour engager ou désengager la transmission, permettant à l'opérateur de démarrer ou d'arrêter le mouvement de la tondeuse sans éteindre le moteur. Le système de freinage, quant à lui, assure l'arrêt de la machine en toute sécurité.
Embrayage
- Embrayage à courroie : Dans de nombreuses tondeuses autotractées, l'embrayage est actionné par une tension sur une courroie. Lorsque la courroie est tendue, elle transmet la puissance du moteur à la transmission. Lorsque la tension est relâchée, la puissance est coupée.
- Embrayage centrifuge : Certains modèles utilisent un embrayage centrifuge qui s'engage automatiquement à une certaine vitesse du moteur. Au ralenti, l'embrayage est désengagé, et à mesure que le régime moteur augmente, les masses centrifuges se déplacent vers l'extérieur pour engager l'embrayage et transmettre la puissance.
Freinage
- Frein de parking : La plupart des tondeuses autotractées sont équipées d'un frein de parking qui immobilise la machine lorsqu'elle est stationnée. Ce frein est souvent activé par un levier ou une pédale.
- Frein de service : Le frein de service est utilisé pour ralentir ou arrêter la tondeuse pendant son fonctionnement. Il peut être intégré à la transmission ou être un système de freinage indépendant agissant sur les roues motrices.
Les Leviers de Commande et Câbles
Les leviers de commande, situés sur le guidon ou le tableau de bord de la tondeuse, sont connectés aux différents composants du train arrière via des câbles. Ces câbles transmettent les actions de l'utilisateur (engagement de la transmission, changement de vitesse, freinage) aux mécanismes correspondants.
Exemples de Câbles
- Câble d'entraînement : Ce câble relie le levier d'engagement de la transmission au mécanisme d'embrayage, permettant à l'utilisateur de démarrer ou d'arrêter le mouvement des roues.
- Câble d'accélérateur : Bien que ne faisant pas directement partie du train arrière, ce câble est essentiel pour contrôler la vitesse du moteur, influençant indirectement la vitesse de déplacement de la tondeuse.
- Câble de frein : Relie le levier de frein au mécanisme de freinage.
Identification et Recherche de Pièces Détachées
Si vous ne trouvez pas la pièce qu'il vous faut ou ne savez pas comment trouver celle-ci, il existe des méthodes fiables pour identifier la référence exacte de la pièce détachée nécessaire. Chaque pièce détachée, quel que soit le type de machine, sa marque et son modèle, est référencée chez le constructeur via une référence d'origine ou référence constructeur.
Méthodes d'Identification
- Connaître la référence de votre machine : Si vous ne connaissez pas la référence de votre pièce mais celle de votre machine, sachez que le constructeur attribue une référence d'origine ou référence constructeur à chaque pièce. Cette référence se trouve généralement sur la vue éclatée de votre machine et se présente souvent sous la forme d'une suite de chiffres et/ou de lettres comme par exemple : 497595 ou 532-156600 ou TC36914 ou 532130774. Connaître la référence de la machine est souvent le premier pas pour affiner la recherche de la pièce spécifique.

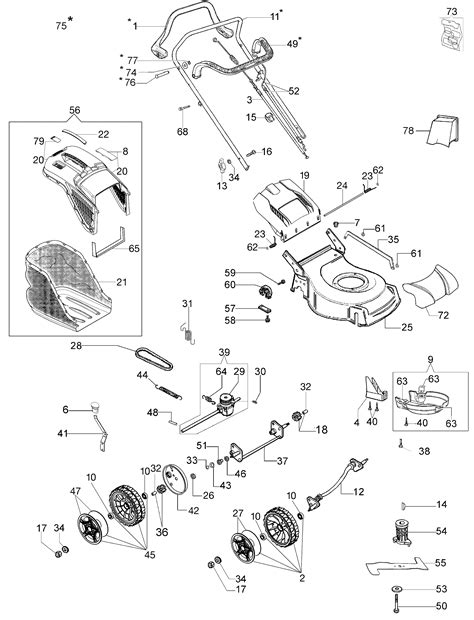

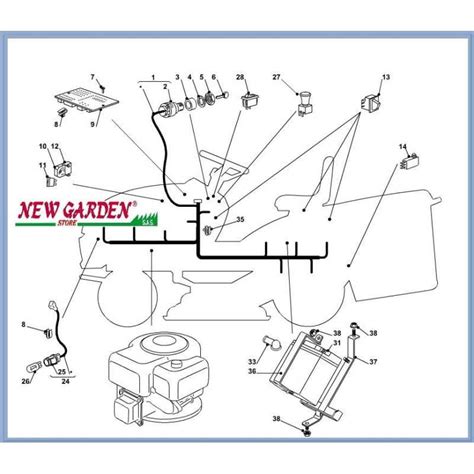

- Posséder la vue éclatée de votre machine : Si vous disposez encore de la vue éclatée de votre machine, il vous suffit de repérer la pièce détachée que vous recherchez et de relever le numéro "repère" qui lui est attribué. Les vues éclatées sont des diagrammes détaillés qui montrent tous les composants d'une machine, désassemblés, avec des numéros de référence pour chaque pièce. C'est l'un des moyens les plus précis pour identifier une pièce.
Entretien Préventif et Dépannage Courant
Un entretien régulier du train arrière de votre tondeuse autotractée peut prévenir de nombreuses pannes et prolonger la durée de vie de la machine.
Points de Contrôle Réguliers
- Vérification des courroies : Inspectez les courroies d'entraînement pour détecter toute fissure, usure excessive ou signe de glissement. Une courroie tendue ou usée peut entraîner une perte de puissance ou un fonctionnement irrégulier.
- Lubrification : Suivez les recommandations du fabricant concernant la lubrification des roulements, des articulations et d'autres points de friction. La graisse et l'huile réduisent l'usure et assurent un fonctionnement fluide.
- Contrôle des câbles : Vérifiez l'état des câbles d'entraînement et de frein. Assurez-vous qu'ils ne sont pas effilochés, rouillés ou pincés. Un câble endommagé peut empêcher le bon fonctionnement des commandes.
- Pression des pneus : Une pression de pneu incorrecte peut affecter la traction et la maniabilité de la tondeuse. Vérifiez régulièrement la pression des pneus motrices.
- État des roulements : Écoutez les bruits anormaux provenant des roues ou de l'essieu, qui pourraient indiquer des roulements usés. Un jeu excessif dans les roues est également un signe de roulements défectueux.
Problèmes Courants et Solutions
- La tondeuse n'avance plus : Ce problème peut être dû à une courroie d'entraînement cassée ou desserrée, un embrayage défectueux, un problème de transmission ou un câble d'entraînement endommagé.
- La tondeuse avance difficilement ou par à-coups : Cela peut indiquer une courroie qui glisse, un niveau d'huile insuffisant dans la transmission hydrostatique, des roulements grippés ou un problème avec le système d'embrayage.
- Bruits anormaux provenant de l'arrière de la tondeuse : Des cliquetis, des grincements ou des bourdonnements peuvent signaler des roulements usés, des engrenages endommagés dans la transmission ou un desserrage de composants.
- Le frein ne fonctionne pas correctement : Un câble de frein détendu ou cassé, des patins de frein usés ou un mécanisme de freinage défectueux peuvent être à l'origine de ce problème.
L'Importance des Pièces d'Origine et Compatibles
Lors du remplacement de pièces du train arrière, il est souvent préférable d'utiliser des pièces d'origine ou des pièces de rechange compatibles de haute qualité. Les pièces d'origine sont conçues spécifiquement pour votre machine et garantissent une compatibilité et une performance optimales. Les pièces compatibles de qualité sont fabriquées selon des normes strictes et peuvent offrir une alternative fiable. L'utilisation de pièces de mauvaise qualité ou non adaptées peut entraîner des dysfonctionnements, une usure prématurée et même endommager d'autres composants de votre tondeuse. La longévité et la sécurité de votre équipement dépendent grandement de la qualité des pièces de rechange utilisées.
