La Rétro-ingénierie d'Accéléromètres : Une Approche Détaillée

La rétro-ingénierie est une méthodologie éprouvée et largement adoptée, consistant à numériser la conception d'un produit existant. Cette approche permet aux fabricants de répliquer des pièces à la demande, de maintenir un inventaire numérique et d'éviter les défis posés par des outils ou des conceptions obsolètes. Ce guide exhaustif explore le processus de rétro-ingénierie, présente les outils les plus performants et illustre son application à travers des études de cas concrets dans divers secteurs, en se concentrant particulièrement sur son potentiel pour les accéléromètres.

Comprendre la Rétro-ingénierie : Définitions et Motivations

La rétro-ingénierie est le processus qui consiste à démonter et à examiner un produit afin de comprendre les concepts impliqués dans sa fabrication. Bien que cette définition soit largement reconnue, les raisons d'adopter cette approche sont multiples et vont au-delà de la simple compréhension.

Amélioration et Innovation des Produits

L'innovation, souvent, n'est rien de plus qu'une modification mineure ou un ajout à un produit existant. Grâce à la rétro-ingénierie, les composants peuvent être déconstruits, numérisés et analysés pour améliorer les processus de fabrication et d'assemblage. Réexaminer les défis d'ingénierie passés permet d'éviter de « réinventer la roue ». Le domaine du biomimétisme, où l'on s'inspire de la nature pour créer des solutions techniques, est particulièrement pertinent à cet égard, montrant comment l'analyse de structures existantes peut mener à des améliorations significatives.

Analyse Concurrentielle

En démontant des appareils existants, les entreprises peuvent découvrir les composants « sous le capot » des produits concurrents, ainsi que la manière dont ils ont été assemblés. Cette connaissance permet d'évaluer les forces et les faiblesses des produits rivaux et d'orienter les stratégies de développement de nouveaux produits.

Reprise et Préservation

Lorsqu'un fabricant d'équipement d'origine (FEO) cesse son activité sans avoir publié de plans ou de données CAO, la rétro-ingénierie devient la méthode la plus efficace pour redonner vie à des éléments qui auraient autrement disparu. Un exemple notable est celui d'anciens modèles de voitures, pour lesquels il n'existe plus de fournisseurs de pièces de rechange, qui peuvent à nouveau être conduits grâce à la rétro-ingénierie. En créant des archives numériques d'objets perdus depuis longtemps, cette méthode répond également à des objectifs historiques. Des entreprises disposant uniquement de versions physiques de produits fabriqués avant l'ère des ordinateurs et de la CAO sont désormais en mesure de recréer ces produits grâce à des jumeaux numériques.

Les « Pâles Copies » et les Implications Éthiques

L'application la moins éthique de la rétro-ingénierie est la pratique généralisée de l'imitation, dont nous sommes témoins partout dans le monde. Bien que dans certains cas, la reproduction de produits par des concurrents puisse avoir de graves conséquences pour les activités d'un FEO, l'objectif principal de la rétro-ingénierie reste l'innovation et l'amélioration. Pour cette raison, les entreprises prennent souvent des mesures actives pour éviter que leurs produits ne tombent entre de mauvaises mains, notamment par le biais de la propriété intellectuelle et de technologies de protection.

Rétro-ingénierie Logicielle vs. Matérielle : Distinctions Clés

La rétro-ingénierie de logiciels poursuit des objectifs similaires à celle du matériel, mais diffère fondamentalement en raison de la nature propriétaire des applications commerciales.

Spécificités de la Rétro-ingénierie Logicielle

Il existe des outils spécifiques appelés désassembleurs qui permettent de mettre à nu le fonctionnement interne ainsi que la structure algorithmique de l'application cible. Grâce à cette conversion interne, le langage machine obtenu est unique, rendant le processus totalement légal dans de nombreux contextes. Un exemple connu est celui de l'équipe Project Zero de Google, qui a découvert une faiblesse critique dans les microprocesseurs grâce à la rétro-ingénierie. Ils ont découvert qu'il était possible de créer des extractions de morceaux préalablement mis en mémoire cache, pouvant contenir des informations sensibles telles que des mots de passe. Une des différences fondamentales entre la rétro-ingénierie de logiciels et de matériel réside dans le fait que le code, contrairement à la matière physique, peut être crypté, ajoutant une couche de complexité à l'analyse.

Rétro-ingénierie et Cybersécurité

À des fins d'amélioration de la cybersécurité de l'entreprise, une équipe de « hackers » internes crée régulièrement des attaques virtuelles sur son propre réseau, tandis qu'une autre équipe de « protecteurs » surveille les attaques et en fait une rétro-ingénierie afin de trouver de nouvelles solutions. Cette approche proactive permet d'identifier les vulnérabilités avant qu'elles ne soient exploitées par des acteurs malveillants.

Le Processus de Rétro-ingénierie Matérielle

Le processus de rétro-ingénierie exact diffère selon le type d'objet. La rétro-ingénierie de matériel est un processus en quatre étapes, qui est intrinsèquement inverse par rapport aux processus de développement de nouveaux produits.

Étape 1 : Acquisition de Données

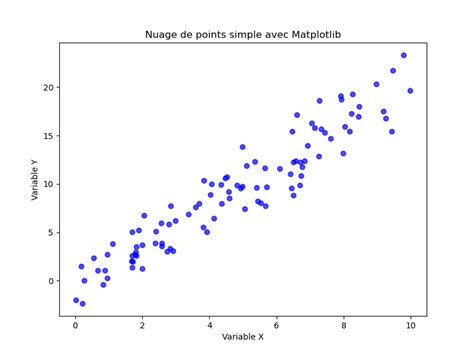

Cette étape cruciale implique la capture précise de la géométrie de l'objet physique. Le scanner 3D est calibré et la vue est configurée pour obtenir des résultats optimaux en termes d'arrière-plan et d'éclairage. Un nuage de points, dont la taille peut atteindre plusieurs gigaoctets, est ainsi obtenu. Cette numérisation haute résolution est fondamentale pour la précision de l'ensemble du processus.

Étape 2 : Traitement et Modélisation

Souvent, numériser le modèle ne suffit pas. La majorité des logiciels offrent des fonctions automatiques pour le traitement des nuages de points, mais il peut être nécessaire de combler manuellement les lacunes et de supprimer les irrégularités. Pour retrouver l'intention de conception sous-jacente, il convient de travailler à partir du niveau de mise en œuvre, en transformant le nuage de points en un modèle CAO utilisable. Ce processus peut impliquer la création de surfaces, de solides et de caractéristiques géométriques.

Étape 3 : Vérification

Cette étape implique des comparaisons dimensionnelles entre le scan original et la reproduction résultante en CAO. La rétro-ingénierie est intrinsèquement différente de l'ingénierie directe, qui recherche généralement la perfection dès le départ. Étant donné que la rétro-ingénierie est intrinsèquement imprécise en termes de dimensions, ambiguë en termes d'interprétation et étrange en termes de construction de surface, il convient de se contenter de l'approximation la plus proche possible qui réponde aux exigences fonctionnelles. Néanmoins, en très peu de temps, il est possible de créer une valeur significative avec des pièces utiles qui auraient nécessité 10 à 100 fois plus de ressources si elles avaient été développées à partir de zéro. C'est un état d'esprit différent de celui de l'ingénierie directe, qui se caractérise généralement par la recherche de la perfection.

Étape 4 : Fabrication ou Utilisation du Modèle Rétro-conçu

Une fois le modèle CAO validé, il peut être utilisé pour diverses applications, telles que la fabrication de pièces de rechange, l'amélioration du design original, ou l'intégration dans de nouveaux systèmes. L'impression 3D est une technologie particulièrement bien adaptée à cette étape, permettant de prototyper rapidement et de produire des pièces finales de haute qualité.

Outils Essentiels pour la Rétro-ingénierie

Les progrès technologiques ont considérablement simplifié le processus de rétro-ingénierie, transformant une tâche autrefois colossale en une opération réalisable avec des outils modernes.

Scanners 3D

La création d'une numérisation 3D de haute qualité est le point de départ du processus contemporain de rétro-ingénierie. Des scanners 3D avancés, comme ceux utilisés par les ingénieurs de STS Technical Group (un scanner 3D Creaform, par exemple), permettent de capturer des géométries complexes avec une grande précision. Cette méthode est particulièrement utile lorsque les ingénieurs doivent travailler avec des objets de forme organique, coûteux à obtenir, pour lesquels il n'existe pas de représentation numérique, qui ont besoin d'être révisés ou qui nécessitent des réparations, des pièces de rechange ou de remplacement.

Logiciels de CAO et de Traitement de Nuages de Points

Des logiciels comme Fusion 360, mentionné dans le projet de collecteur d'admission personnalisé de Help3D, sont essentiels pour traiter les nuages de points, créer des modèles CAO à partir des données numérisées et effectuer des modifications de conception. Ces outils permettent de manipuler les données 3D pour reconstruire l'intention de conception et optimiser les pièces.

Imprimantes 3D : SLA, SLS et Plus

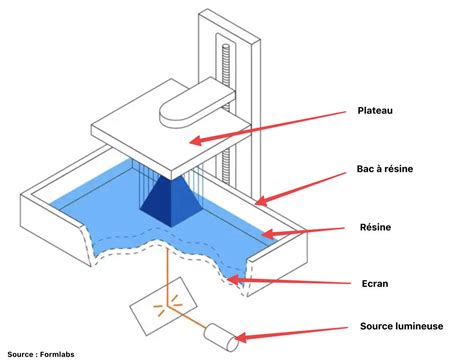

Les imprimantes 3D de pointe, telles que les imprimantes SLA de Formlabs (par exemple, la Form 3+ ou celles utilisées par Dorman Products et Help3D) et les imprimantes SLS de la série Fuse, ont fait leurs preuves dans la production de prototypes et de pièces finales de qualité professionnelle le jour même. Elles sont en mesure de changer la donne en permettant une fabrication rapide et précise des composants rétro-conçus. Par exemple, l'équipe de STS Technical Group a utilisé l'impression 3D SLA pour la production de pinces de robot sur mesure, et Productive Plastics a imprimé en 3D une roue de remplacement durable sur une imprimante SLS pour éviter les temps d'arrêt.

Études de Cas de Rétro-ingénierie dans l'Industrie

La rétro-ingénierie s'applique à de nombreux domaines et offre des avantages considérables, comme en témoignent plusieurs études de cas éloquentes.

Dorman Products : Rétro-ingénierie pour le Marché des Pièces Détachées Automobiles

Pour Dorman Products, un géant de l'industrie des pièces détachées automobiles, la rétro-ingénierie est au cœur de son modèle d'entreprise. Dorman analyse les défaillances des pièces d'origine et procède à une rétro-ingénierie du produit, dans certains cas en repensant et en améliorant complètement la conception. Ils vont souvent jusqu'à acheter des voitures entières afin de bien comprendre l'ensemble du système du véhicule et de valider la conception améliorée. Dorman Products utilise des imprimantes 3D SLA de Formlabs pour produire des prototypes de ses pièces d'après-vente, accélérant ainsi le cycle de développement.

STS Technical Group : Pinces de Robot Personnalisées

Les ingénieurs de STS Technical Group ont utilisé un scanner 3D Creaform ainsi que le logiciel VXElements pour créer une pince personnalisée pour un robot de transfert afin d'améliorer la compatibilité avec un injecteur de carburant spécifique. Les résultats se sont avérés bien meilleurs que le produit commercial lui-même, démontrant la capacité de la rétro-ingénierie à surpasser les solutions existantes. L'équipe a ensuite utilisé l'impression 3D SLA pour la production de ces pinces de robot sur mesure.

Help3D : Collecteur d'Admission de Moto de Course

Lors d'un autre projet, l'équipe d'Help3D a développé un collecteur d'admission personnalisé pour une moto de course professionnelle. Elle a utilisé la numérisation 3D pour générer un modèle précis du moteur à quatre temps et de l'ensemble qui l'entoure, puis s'est tournée vers Fusion 360 pour procéder à la rétro-ingénierie de la conception. Le résultat, imprimé en 3D et hermétique, a été créé à l'aide de l'imprimante SLA de Formlabs en Rigid 10K Resin et a permis d'augmenter la puissance de 10 %. Le collecteur rétroconçu a été imprimé en 3D dans un matériau résistant à la chaleur, soulignant l'importance du choix des matériaux.

Productive Plastics : Pièces de Rechange pour Équipements Industriels

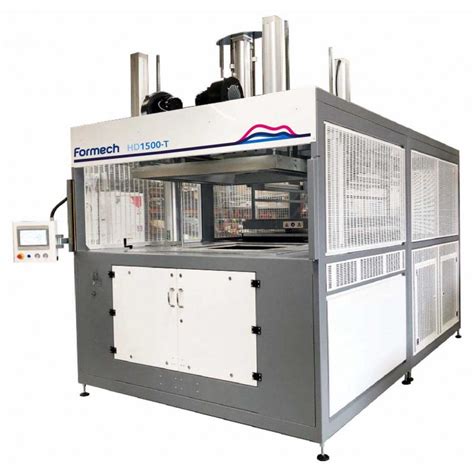

Les capacités de rétro-ingénierie sont également utiles pour créer des pièces de rechange pour les équipements de production industrielle. Productive Plastics a réussi à rétroconcevoir une roue pour une machine de thermoformage. L'équipe a imprimé en 3D une pièce de remplacement durable sur une imprimante SLS de la série Fuse, qui a été utilisée comme solution provisoire, permettant à l'entreprise d'éviter les temps d'arrêt coûteux.

La Rétro-ingénierie au Cœur des Projets Pédagogiques et Industriels

Au-delà des applications industrielles, la rétro-ingénierie trouve sa place dans la formation des ingénieurs et la gestion de projets complexes.

Dimension Humaine et Organisationnelle des Projets

Tout projet d'ingénierie, qu'il s'agisse de rétro-ingénierie ou de conception directe, possède une dimension humaine et organisationnelle cruciale. La rédaction d'un cahier des charges, à partir du choix personnel des équipes d'étudiants, est une étape fondamentale. Cela implique l'expression des besoins de l'utilisateur, la planification rigoureuse d'un projet, et son suivi attentif, comme dans le cas d'arrêts de tranche de centrales ou de raffineries. Une enquête auprès d'un sponsor de projet (par exemple, Renault, Quille) offre une perspective précieuse sur la prise de décision dans les marchés (publics, européens).

Gestion de Projet et Outils

L'organisation des affaires, les acteurs du projet et les étapes du projet (APS - Avant-Projet Sommaire, APD - Avant-Projet Détaillé) sont des éléments structurants. La rédaction d'un cahier des charges fonctionnel est essentielle pour exprimer clairement les besoins de l'utilisateur. Les retours d'expériences sont précieux pour l'apprentissage. La planification et le suivi de projet sont optimisés par des outils tels que les diagrammes de Gantt et Pert, qui prennent en compte le temps, le coût et la probabilité (AMDEC planning). La gestion du temps personnel, le leadership et le management de projet sont des compétences clés. L'optimisation des liens, des ressources et la gestion des tables, ainsi que le suivi des tâches et des coûts, sont essentiels. La gestion de la production (PIC - Plan Industriel et Commercial, PDP - Plan Directeur de Production), la GPAO (Gestion de la Production Assistée par Ordinateur), et les outils d'aide à la prise de décision (outils multicritères simples, Electre I, II) complètent cette panoplie. L'approche socio-psychologique de la prise de décision et l'approche transversale sont également à considérer. Les étapes de la négociation et les techniques de vente d'affaires sont des compétences interpersonnelles importantes.

Compétences Techniques et Fondamentales pour la Rétro-ingénierie

Un projet de rétro-ingénierie d'accéléromètres, par exemple, nécessiterait une solide base de connaissances en mécanique et en électronique.

Mécanique et Matériaux

• Mécanique des milieux continus : Connaître et utiliser les concepts fondamentaux en petites et grandes transformations. Cela inclut les lois de conservation (volume, masse, quantité de mouvement, moment cinétique, énergie), le tenseur des contraintes (Cauchy et PK2), les équations locales et globales, ainsi que les lois d'état et de comportement.
• Elasticité linéaire anisotrope : Théorie générale de l'élasticité linéaire et application aux cas d'orthotropie, de symétrie cubique et d'isotropie transverse.
• Viscoélasticité linéaire : Modélisation et méthode d'identification expérimentale.
• Métrologie tridimensionnelle : Comprendre les principes des principaux capteurs passifs et actifs utilisés en mécanique, la mesure des déformations par extensométrie électrique résistive et par corrélation d'images numériques, ainsi que la mesure des contraintes par photoélasticimétrie.
• Fabrication industrielle : Comprendre les procédés de fabrication par enlèvement de matière et l'utilisation d'un outil de fabrication assistée par ordinateur (type Topcam).
• Propriétés des matériaux : Décrire leurs principales propriétés mécaniques, thermiques et électriques sans considérer les origines physiques de ces propriétés.
• Structure élancée poutre : Étudier le comportement d'une structure élancée, y compris la tension, la flexion, la torsion, les hypothèses de passage 3D vers 1D, les contraintes transverses, les déplacements, les efforts généralisés, le théorème de l'énergie potentielle et le principe de St Venant.
• Dynamique : Analyse dynamique, matrice de masse, modes propres, bifurcation, matrice de raideur géométrique, modes de flambement.
• Vibrations : Comprendre les phénomènes de vibration et leur analyse expérimentale, notamment les modes propres d'une plaque.
• Transferts aux parois et écoulements confinés : Appréhender les phénomènes physiques en jeu lors d'écoulements proches des parois, où la viscosité joue un rôle prépondérant, en utilisant les théorèmes généraux de la mécanique des fluides pour obtenir le comportement aérodynamique et thermique, avec une introduction à la turbulence.

Informatique et Programmation

• Programmation C : Connaître l'organisation d'un système d'exploitation et être initié au langage informatique C, incluant les notions d'algorithmique.
• Calcul scientifique : Introduction au Fortran et Matlab (opérations matricielles, vectorisation, fonctions anonymes ou « inline », graphiques) pour la résolution de problèmes non-linéaires et de systèmes matriciels linéaires. L'objectif est la production complète d'un petit logiciel de calcul, en gérant le stockage en mémoire de différents types de matrices et les opérations associées, ainsi que la mise en œuvre de méthodes numériques de résolution dans une architecture modulaire.
• Conception de systèmes mécaniques : Connaître les règles de base de représentation graphique et de conception de systèmes mécaniques, incluant les schémas cinématiques et l'utilisation d'outils de CAO (par exemple, CATIA V5).

Robotique et Systèmes Embarqués

• Conception et réalisation de robots embarqués : Concevoir un système mécatronique simple et le commander. Cela implique une étude théorique et la réalisation mécanique et électronique, puis la programmation de modules à microcontrôleurs en langage C. Les prérequis incluent des cours d'électronique et de programmation en langage C.

Compétences Linguistiques et Culturelles

Dans un contexte globalisé, la maîtrise de langues étrangères est un atout majeur pour les ingénieurs. Les programmes d'études mettent l'accent sur la compréhension et l'expression orale et écrite en anglais, allemand et espagnol.

• Anglais : Comprendre des documents vidéo complexes et des textes supports, exprimer des arguments raisonnés, concevoir des situations de communication diverses. L'acquisition lexicale est axée sur l'apprentissage contextuel, couvrant des domaines sociétaux (par exemple, l'extraction de gaz de schiste, la légalisation du cannabis) et techniques (description d'une installation éolienne offshore).
• Allemand : Communication en entreprise, apprentissage du vocabulaire d'entreprise de base et des codes culturels, découverte du système universitaire allemand pour les séjours Erasmus, étude des annonces pour des stages. Une ouverture culturelle sur la vie quotidienne et le contexte socio-économique des pays germanophones est également importante.
• Espagnol : Se préparer à des situations de communication professionnelle, avec des bases linguistiques et grammaticales permettant un approfondissement.

Ces compétences, combinées à une compréhension approfondie de la rétro-ingénierie, préparent les ingénieurs à relever les défis complexes du développement de produits, de l'innovation et de la maintenance dans un environnement industriel en constante évolution.
