L'entretien et la réparation d'une motobineuse, en particulier de sa chaîne de transmission et de son pont, sont des étapes cruciales pour assurer sa longévité et ses performances. Plutôt que de céder aux lois de la consommation et de remplacer l'appareil complet, il est souvent préférable de s'atteler à la tâche, munis de quelques outils et d'une bonne dose de méticulosité. Cet article explore en profondeur les aspects liés à la réparation d'une chaîne de pont de motobineuse, en s'appuyant sur des expériences concrètes et des conseils pratiques.
Comprendre le Rôle du Pont et de la Chaîne de Transmission
Avant de plonger dans les détails de la réparation, il est essentiel de contextualiser le rôle du pont et de la chaîne au sein d'une motobineuse. Le pont est l'organe central qui transmet le mouvement de rotation de l'arbre moteur aux fraises. Contrairement à une idée reçue, ce n'est pas la chaîne elle-même qui entraîne directement les fraises ; elle communique le mouvement à un arbre de transmission. On parle alors de transmission primaire.
L'importance du pont est capitale. Sur certains modèles, comme les Labor L05, le pont peut être doté d'un blocage des roues et d'une marche arrière, des fonctionnalités qui améliorent grandement le confort et l'efficacité d'utilisation. D'autres, comme les Labor L, n'ont pas de marche arrière et peuvent s'emballer en descente, ce qui rend l'acquisition d'un modèle plus complet souvent souhaitable.
Diagnostic et Prévention de l'Usure de la Chaîne
La chaîne de transmission, bien qu'essentielle, est une pièce sujette à l'usure. Un terrain trop sec ou trop dur, sur lequel on est malheureusement tenté de "forcer" la machine, peut entraîner une usure prématurée, voire la casse de la chaîne. D'où l'importance de travailler régulièrement le sol pour l'ameublir, non seulement pour la récolte, mais également pour préserver la motobineuse ou le motoculteur. Il y a une analogie frappante avec une chaîne de vélo : elle nécessite un entretien régulier pour fonctionner correctement.
Il est également crucial de vérifier régulièrement le tendeur de la courroie. Une maintenance préventive inclut le nettoyage complet de l'appareil et le contrôle de l'état des fraises, qui doivent être remplacées si nécessaire. Une usure trop importante des couteaux ne permet plus de travailler correctement et use prématurément la transmission secondaire. Lors d'un remplacement, il est conseillé de changer la fraise complète et non les couteaux seuls, car un jeu trop important dans les trous de fixation des fraises peut endommager la transmission. Il faut aussi graisser l'arbre de travail et l'axe des fraises avant de les remettre sur l'appareil.
Par ailleurs, il faut vérifier l'état de la partie basse du jonc de cerclage de la transmission. Si celui-ci est usé, il est préférable de le remplacer avant qu'une usure trop avancée n'entraîne des dommages importants sur la transmission. Ajouter 20g de graisse au lithium dans la transmission toutes les 50 heures ou au minimum une fois par an avant l'hivernage est une bonne pratique.
L'Ouverture du Pont : Une Étape Délicate
La réparation de la chaîne de transmission nécessite généralement l'ouverture du pont. Cette étape peut être délicate, car il y a souvent une vingtaine de vis tout autour du pont. Une fois toutes les vis desserrées, les deux coques qui forment le pont peuvent opposer une petite résistance. Elles sont le plus souvent collées au moment du montage avec un joint à pâte qui fait office de colle. Un tournevis plat ou un levier peut aider à les séparer.
Certains ponts, notamment sur des modèles plus anciens comme la base de montage Pilote 88, peuvent être soudés. Dans ce cas, une approche plus radicale pourrait être envisagée, comme la séparation des deux carters à l'aide d'une disqueuse à disque fin. Après découpe, il serait possible de percer et de boulonner l'ensemble, en utilisant la bordure plate d'assemblage. Cette solution est à considérer attentivement, compte tenu du coût d'un motoculteur neuf.
Réparation boîte à vitesse motoculteur
Le Remplacement de la Chaîne et des Composants Associés
Une fois le pont ouvert, l'ancienne chaîne peut être retirée. Le remplacement de la chaîne n'est pas "bien sorcier", mais il demande du temps et de la méticulosité. Il est important de choisir une chaîne adaptée au modèle de la motobineuse.
Outre la chaîne, d'autres composants peuvent nécessiter une attention particulière lors de l'ouverture du pont. Les roulements et les joints spi sont souvent à changer, surtout s'ils montrent des signes d'usure. Pour les joints spi, une astuce consiste à les décaler légèrement lors du remontage si l'arbre est marqué par la lèvre, afin que l'axe ne soit pas piqué et assure une meilleure étanchéité.
Lors du remontage, il est judicieux de commencer par les pièces d'un seul côté, car les deux carters ne sont pas toujours identiques. Il est essentiel de graisser le carter avec de la graisse mécanique pour faciliter l'assemblage et garantir le bon fonctionnement. Les pignons doivent être remis en place avec précision.
Restauration Complète : Au-delà de la Chaîne
La réparation de la chaîne est souvent l'occasion d'une restauration plus complète de la motobineuse. Plusieurs utilisateurs partagent leurs expériences de restauration de modèles tels que les Labor L et L05, soulignant l'importance de démonter entièrement le moteur pour évaluer son état.
Le Moteur : Démontage et Rénovation
Lors du démontage du moteur, des problèmes tels qu'un vilebrequin trop serré en raison d'un joint inexistant entre les carters peuvent être identifiés. Les pièces comme les carters peuvent être sablées pour retrouver leur état d'origine. L'allumage est nettoyé, et l'ensemble piston-chemise-segment est inspecté. Un petit déglaçage de la chemise peut être effectué, et les roulements du vilebrequin ainsi que les joints spi sont généralement remplacés.
Le remontage du moteur se fait étape par étape, en replaçant le plateau d'allumage, le carburateur nettoyé (parfois aux ultrasons), et en montant la culasse avec des pièces neuves ou fabriquées sur mesure, comme un décompresseur absent à l'achat. Pour l'allumage, un calage précis au comparateur, par exemple à 2,2 mm avant le point mort haut (PMH), peut offrir un bon compromis entre couple, puissance et démarrage.
Des situations inattendues peuvent survenir, comme la découverte d'un piston fendu au niveau de l'axe. Dans de tels cas, l'adaptation d'un nouveau piston avec des cotes importantes identiques à l'original, et l'usinage pour qu'il n'obstrue pas les lumières du cylindre, peuvent être une solution. La fabrication d'une bague pour l'axe du piston avec des trous de lubrification est également cruciale.
La Boîte de Vitesses (ou de Réduction)
Sur certaines motobineuses, la boîte de vitesses (ou de réduction, en l'absence de plusieurs vitesses) peut aussi nécessiter une remise en état. L'ouverture de la plaque pour accéder à la commande d'embrayage peut révéler des roulements très usés ou un doigt de commande caché sous la rouille. Tous les roulements et joints spi sont alors remplacés, à l'exception de ceux encore réutilisables.
L'extraction des roulements peut nécessiter des outils spécifiques. Après sablage et nettoyage des pièces, le remontage s'effectue avec de nouveaux roulements et joints. L'astuce du joint spi décalé, mentionnée précédemment, est également applicable ici. La commande d'embrayage, une fois sablée et peinte, retrouve sa fluidité.
Le Carburateur et Autres Composants

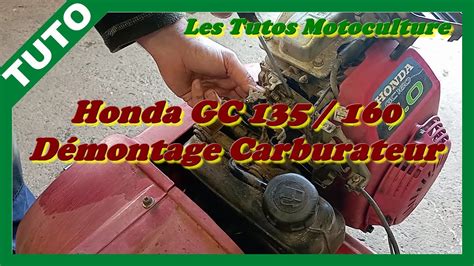

Le carburateur est un élément clé de la motobineuse. Un nettoyage en profondeur, parfois avec un bac à ultrasons, est recommandé. Si des pièces sont manquantes, comme un couvercle à air pour un carburateur Zénith 22 RX, il est possible de l'usiner sur mesure. Un filtre à air universel peut ensuite être monté.
Les câbles (embrayage, marche arrière, réglage des gaz) doivent être contrôlés et réglés pour que l'action des leviers soit optimale. Les moyeux réglables, s'ils sont présents, peuvent aussi être entièrement refaits, en remplaçant les ressorts, ajoutant de la graisse et en s'assurant qu'ils sont montés dans le bon sens.
Fabrication de Pièces et Adaptations Spécifiques
Dans le processus de restauration, la fabrication de pièces spécifiques est courante, surtout lorsque les pièces de rechange sont introuvables. Cela peut concerner des éléments comme un décompresseur à partir d'un bloc d'acier, ou des écrous pour le volant moteur.
Pour le rotovator, la tâche peut être ardue, avec de nombreuses pièces manquantes et un axe de fraises très usé, tout comme les bagues en bronze et leur support. Face à des recherches de pièces infructueuses, l'usinage devient une solution viable. Cela peut inclure :

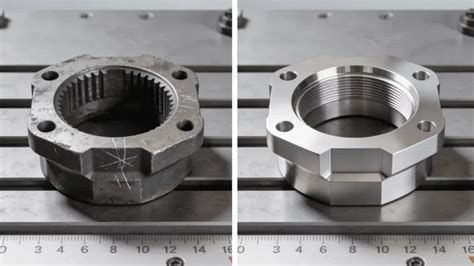

- Usinage du porte-axe en deux parties, soudées après centrage et emmanchement à la presse. Une partie peut être une "grosse rondelle" avec quatre trous fraisés pour la fixation sur le carter, l'autre supportant les bagues en bronze et le joint spi.
- Réduction du diamètre de l'axe des fraises pour éliminer les traces d'usure, par exemple de 25 mm à 22 mm, tout en restant suffisant. Cela implique ensuite de commander des bagues en bronze frittées auto-lubrifiantes (avec un diamètre intérieur de 22 mm) et des joints spi adaptés.
- Adaptation des fraises : l'achat d'un lot de fraises pour motobineuse peut être adapté sur l'axe, en remplaçant par exemple la clavette d'entraînement par une vis de diamètre 10 de classe 12.9 pour une résistance accrue.
Même une lame à neige, destinée à pousser de la terre et du gravier, peut être construite à partir d'une plaque d'acier de 600 mm de large et 2 mm d'épaisseur, pliée pour former trois secteurs, renforcée avec des profils en U et équipée d'un plat en acier de 50x10 mm en bas pour le contact avec le sol. Un attelage spécifique et un système de pivotement (gauche-centre-droite) et de réglage en hauteur sont ajoutés.
Les Fluides : Huile et Carburant

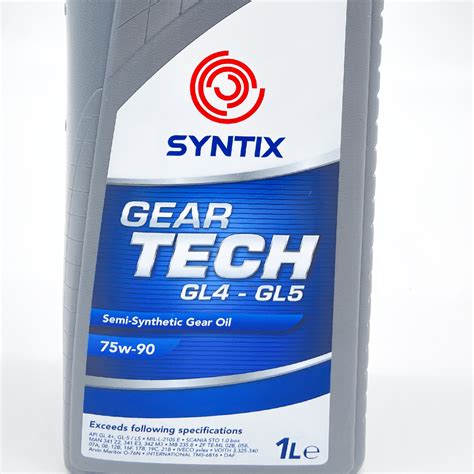

L'entretien des fluides est tout aussi important. Pour la vidange moteur, de l'huile pour moteur 4 temps de bonne qualité (la même que pour une tondeuse) est appropriée. Il est crucial de maintenir le niveau d'huile au maximum. Pour le pont, s'il n'y a qu'un seul bouchon, la vidange se fait en penchant la machine vers l'arrière. Le niveau se fait en mettant de l'huile jusqu'au ras du bouchon, le carter étant penché de 20° vers l'avant. Pour une transmission à vis sans fin et couronne en bronze, une huile API GL4 ou GL5 est recommandée.
Enfin, avant l'hivernage, il est essentiel de vider le réservoir d'essence et de laisser tourner le moteur jusqu'à la panne sèche pour purger tout le circuit de carburation, évitant ainsi les dépôts et l'encrassement.
