Réglage de la Vitesse de Tonte du Reelmaster 3100 : Manuel Complet pour une Performance Optimale

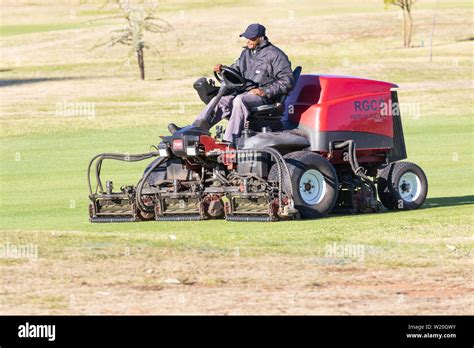

Le Reelmaster 3100 est une machine conçue pour des applications commerciales et professionnelles, notamment la tonte de pelouses régulièrement entretenues. Pour garantir des performances optimales et une sécurité maximale, il est crucial de comprendre et d'appliquer les procédures de réglage et d'entretien détaillées dans ce manuel. Une utilisation incorrecte pourrait endommager la machine ou causer des blessures graves, voire mortelles.

Il est essentiel de lire attentivement et de comprendre parfaitement le contenu de ce Manuel de l'utilisateur, car il contient des informations essentielles, des directives pertinentes, et des détails concernant l'entretien et la garantie de la machine. Pour toute question, il est recommandé de contacter un client Toro agréé ou le service client Toro.

Sécurité Avant Tout : Précautions Générales et Spécifiques

La sécurité est une priorité absolue lors de l'utilisation et de l'entretien du Reelmaster 3100. Des mentions de sécurité telles que "Prudence", "Attention" ou "Danger" signalent les endroits potentiellement dangereux.

Avertissements Importants :

• L'état de Californie considère les gaz d'échappement des moteurs diesel et certains de leurs composants comme susceptibles de provoquer des cancers, des malformations congénitales et autres troubles de la reproduction.
• Les bornes de la batterie et accessoires connexes contiennent du plomb et des composés de plomb. L'état de Californie considère ces substances chimiques comme susceptibles de provoquer des cancers et des troubles de la reproduction. Il est crucial d'éviter tout contact avec les yeux, la peau ou les vêtements et de se tenir à distance de la batterie, car les gaz explosifs peuvent causer la cécité et d'autres blessures. En cas de contact, rincez abondamment à l'eau et consultez un médecin rapidement.

Précautions d'Utilisation :

• Périmètre de travail : Ne laissez personne à proximité de la machine en marche. Maintenez les enfants et les personnes non qualifiées en dehors du périmètre de travail pour éviter tout mouvement accidentel et prévenir les accidents.
• Équipement de protection individuelle (EPI) : Portez toujours des chaussures à semelle antidérapante et des protecteurs d'oreilles. Ne portez pas de vêtements amples ni de bijoux pendants qui pourraient se prendre dans les pièces mobiles.
• Ventilation : Effectuez l'entretien dans des lieux bien aérés, surtout lorsque le moteur tourne, en raison des gaz d'échappement.
• Inspection avant utilisation : Avant de démarrer le moteur, contrôlez le bon fonctionnement de toutes les pièces, y compris les dispositifs de sécurité, le système ROPS (Roll-Over Protective Structure), et les fixations. Remplacez toute pièce endommagée ou manquante, car des anomalies peuvent entraîner des accidents graves, voire mortels.

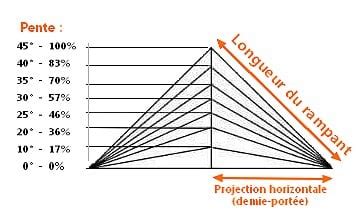

• Pentes : Soyez extrêmement prudent lorsque vous utilisez la machine sur des pentes. Le risque de retournement est faible jusqu'à 15° et devient moyen à 20-25°. Évaluez toujours si la pente permet d'utiliser la machine sans risque. N'essayez pas de vous arrêter ou de tourner sur les pentes, ni de changer soudainement de vitesse ou de direction. L'herbe haute peut masquer les obstructions, les accidents du terrain, les trous d'eau ou autres dangers. Ne tondez pas en travers des pentes ou dans les descentes, mais plutôt de bas en haut pour améliorer votre stabilité. Les tondeuses Reelmaster 3100 offrent une excellente motricité sur les pentes, mais soyez vigilant pour éviter les dangers comme la chute dans le vide ou l'effondrement d'un bord.
• Pièces mobiles : Évitez tout contact avec les pièces mobiles de la machine. N'effectuez aucun entretien lorsque le moteur est en marche ou que les unités de coupe sont activées.

Comprendre les Composants Clés du Reelmaster 3100

La connaissance des différentes commandes et composants de la machine est essentielle pour son utilisation et son entretien.

Poste de Conduite et Commandes :

• Volant : Peut être incliné à la position voulue pour le confort de l'utilisateur.
• Pédale de déplacement avant : (Figure 42 ou 31) Permet de faire avancer la machine. La vitesse maximale en marche avant est de 0 à 14 km/h (9,7 km/h pour la tonte).
• Commande des unités de coupe : (Figure 43 ou 33) Possède deux positions : ENGAGÉE et DÉSENGAGÉE. Si le moteur est en marche et la commande des unités de coupe en position ENGAGÉE, les unités de coupe se mettront en marche. Elles ne fonctionnent pas si elles sont levées.
• Commande d'accélérateur : Permet de régler le régime moteur pour une coupe uniforme.
• Sélecteur de tonte/transport : (Figure 34 ou 35) Ce sélecteur, situé sous le couvercle de la console de commande, a deux positions principales : F (Tonte) et Transport.
  • Position Tonte : Les unités de coupe s'abaissent et la machine peut tondre.
  • Position Transport : Les unités de coupe sont levées et la machine peut se déplacer sans tondre. Le passage en position transport empêche l'abaissement accidentel des unités de coupe.
• Frein de stationnement : Indispensable pour immobiliser la machine et éviter tout déplacement accidentel. Assurez-vous qu'il est serré avant de quitter le siège.
• Interrupteur de démarrage : Il a trois positions : ARRÊT, CONTACT/PRÉCHAUFFAGE et DÉMARRAGE. Ne l'actionnez pas plus de 15 secondes de suite.
• Levier de rodage des cylindres : Permet de réduire la vitesse et d'activer le rodage des cylindres et des contre-lames des unités de coupe.
• Horamètre : Indique le nombre total d'heures de fonctionnement de la machine.

Procédures d'Installation et d'Assemblage

Certains éléments nécessitent un assemblage et un réglage initial.

Installation des Unités de Coupe :

• Retirez les unités de coupe des cartons d'expédition.
• Montez les plaques de montage des unités de coupe sur le bâti porteur arrière comme montré. Fixez-les avec des boulons à embase et des contre-écrous à un couple de 37 à 45 N·m.
• Répétez la procédure pour chaque unité de coupe.

Réglage de la Butée du Vérin de Levage de l'Unité de Coupe :

• Cet ajustement est essentiel pour éviter d'endommager les bras de levage et les unités de coupe.
• L'écartement correct entre le haut de la barre d'usure de l'unité de coupe et la butée doit être de 2,54 mm (0,10 po).
• Desserrer l'écrou de blocage de chape côté tige et tournez l'écrou de blocage de chape.
• Remettez l'axe et vérifiez l'écartement. Répétez les opérations 1 à 4 au besoin.
• Resserrez l'écrou de blocage de la chape.

Réglage du Jeu de la Bande d'Usure du Bras de Levage :

• Le jeu correct entre la bande d'usure et la butée est de 0,51 à 2,54 mm.
• Desserrer l'écrou de blocage et tournez la tige pour régler le jeu. Répétez les opérations au besoin.

Maintenance Préventive et Entretien Régulier

Un entretien régulier est la clé de la durabilité et de la performance du Reelmaster 3100.

Huile Moteur :

• Type : Utilisez de l'huile moteur avec une viscosité 15W-40 ou 10W-30.
• Vérification du niveau : Contrôlez le niveau d'huile moteur à froid avant le premier démarrage et régulièrement. Le niveau doit se situer entre les repères maximum et minimum sur la jauge. Ne remplissez pas excessivement le carter.
• Vidange : Effectuez la vidange du carter d'huile selon le Calendrier d'entretien.

Carburant :

• Type : Utilisez du gazole diesel à faible ou à très faible teneur en soufre. Pour des températures inférieures à -7 °C (20 °F), utilisez du gazole de type 1-D/2-D (pétrodiesel).
• Biodiesel : Si vous prévoyez d'utiliser le carburant dans un délai de 6 mois, utilisez un mélange B20 (20 % biodiesel, 80 % pétrodiesel) maximum. Pour un usage prolongé (plus de 6 mois), préférez le pétrodiesel. Les mélanges biodiesel peuvent endommager les surfaces peintes et se détériorer avec le temps.
• Remplissage : Remplissez le réservoir de carburant jusqu'au goulot de remplissage, puis remettez le bouchon en place et essuyez le carburant éventuellement répandu.
• Purge du circuit d'alimentation : Si le moteur ne démarre pas, il peut être nécessaire de purger l'air du circuit. Ouvrez la vis de purge d'air sur la pompe d'injection, tournez la clé de contact en position Contact (le démarreur se met en marche et force l'air autour de la vis de purge). Refermez la vis une fois que le carburant s'écoule sans bulles.

Système Hydraulique :

• Liquide hydraulique : Utilisez 13,2 litres de liquide hydraulique de bonne qualité, tel que le Toro Premium All Season Hydraulic Fluid (réf. 44-2500).
• Vérification du niveau : Le niveau de liquide hydraulique doit être contrôlé à froid, lorsque la machine est en configuration de transport. Le niveau doit être au centre de la plage acceptable sur la jauge.
• Rinçage du système : Toro recommande de rincer le système hydraulique régulièrement pour éliminer les débris destructeurs et prévenir les pannes inutiles.
• Fuites : Contrôlez régulièrement l'absence de fuites, qui peuvent être difficiles à détecter. Si du liquide est injecté sous la peau, consultez un médecin immédiatement.

Filtre à Air :

• Nettoyage/Remplacement : Nettoyez les débris sur le radiateur tous les jours (Figure 39). Dans des conditions poussiéreuses ou sales, contrôlez régulièrement la cartouche du filtre à air et remplacez-la si elle est endommagée ou si elle présente des fuites d'air. Le préfiltre doit être déposé et remplacé au besoin.

Batterie :

• Maintenance : Maintenez le dessus de la batterie propre et sec. Contrôlez le niveau d'électrolyte dans chaque élément (pour les batteries non scellées). La tension de la batterie chargée doit être de 12,4 V.
• Chargement : Chargez la batterie au maximum (à un régime de 3 à 4 ampères durant 4 à 8 heures) avant de la remiser.
• Connexions : Connectez toujours le câble de masse de la batterie après la borne positive. Évitez les étincelles.

Pneumatiques :

• Pression : Contrôlez régulièrement la pression de chacun des pneus et corrigez-la au besoin. Des pneus insuffisamment gonflés peuvent affecter la stabilité de la machine.

Nettoyage de la Machine :

• Important : Ne lavez pas la machine au jet haute pression, car l'eau pourrait pénétrer les joints de protection et endommager les composants. Ne lavez pas la machine pendant que le moteur tourne. Utilisez un détergent doux.

Graissage :

• Graissez tous les points de pivot des bras de levage et des bâtis porteurs régulièrement pour réduire l'usure.

Opérations de Tonte et Réglage de la Qualité de Coupe

Pour obtenir une finition de meilleure qualité, les réglages de la vitesse de tonte et des unités de coupe sont primordiaux.

Démarrage et Arrêt du Moteur :

• Démarrage : Asseyez-vous sur le siège, serrez le frein de stationnement, assurez-vous que la commande des unités de coupe est en position DÉSENGAGÉE et que la pédale de déplacement est au point mort. Tournez la clé en position Démarrage. Relâchez la clé quand le moteur démarre.
• Arrêt : Mettez la commande d'accélérateur en position de ralenti, serrez le frein de stationnement et mettez la commande d'embrayage des unités de coupe en position désengagée. Tournez la clé en position Arrêt. Laissez le moteur tourner en marche arrière pendant une à deux minutes avant de l'arrêter complètement.

Réglage de la Vitesse de Tonte :

• Vitesse d'avancement : La vitesse maximale en marche avant est de 0 à 14 km/h. Pour la tonte, la vitesse maximale recommandée est de 9,7 km/h. Plus la vitesse est élevée, plus la coupe peut être inégale, surtout sur de l'herbe haute.
• Vitesse des cylindres : La commande de vitesse des cylindres permet de régler la vitesse de rotation des unités de coupe. Un réglage précis, en fonction de la hauteur et de la densité de l'herbe, permet d'obtenir une coupe uniforme.
• Hauteur de coupe : Réglez la hauteur de coupe des unités de coupe selon la qualité de l'herbe et le résultat souhaité. Une hauteur de coupe plus élevée pour une herbe plus longue donnera une finition de meilleure qualité.
• Déflexeurs : Pour l'éparpillement de l'herbe, positionnez les déflecteurs juste en dessous de l'horizontale.

Conseils pour une Tonte Efficace :

• Première passe : Approchez-vous lentement de la zone de travail après avoir démarré les unités de coupe.
• Chevauchement : Chevauchez légèrement chaque passe pour éviter les traînées à la surface du gazon et obtenir une finition uniforme.
• Virages : Ralentissez avant de tourner et levez les unités de coupe pour ne pas endommager le gazon.
• Pentes : Soyez extrêmement prudent et réduisez la vitesse sur les pentes pour éviter le retournement de la machine. Ne tondez pas l'herbe humide, car elle réduit la motricité.

Dépannage et Stockage

Dépannage du Module de Commande du Moteur (ECM) :

Le module est alimenté par 12 V CC et est divisé en entrées et sorties. La diode est une entrée, et la position voulue est la sortie appropriée. Les bornes de sortie, les connexions et le composant sont représentés. Si la sortie ne fonctionne pas, vérifiez la diode de sortie. Si la sortie ne fonctionne pas, vérifiez si la sortie est sur le circuit de masse (circuit isolé de la masse).

Stockage de la Machine :

• Pour un stockage à court terme (moins de 6 mois) : Lavez la machine, contrôlez tous les niveaux (huile, liquide hydraulique, carburant), graissez les points de frottement, réparez les dommages, et rangez la machine dans un endroit frais et sec.
• Pour un stockage prolongé (plus de 6 mois) : Videz le réservoir de carburant, ou ajoutez un stabilisateur de carburant si vous comptez le conserver. Débranchez la batterie et chargez-la au maximum, puis rangez-la dans un endroit frais ou remettez-la sur la machine et chargez-la tous les 60 jours. Nettoyez le filtre à air.
