Réparer le Câble et le Ressort de Traction sur une Tondeuse Électrique Autotractée : Guide Complet

Une tondeuse à gazon, qu'elle soit de marque Briggs Stratton, Honda, MTD, John Deere ou Husqvarna, est un équipement indispensable pour l'entretien de votre jardin. Cependant, il peut arriver que ses performances diminuent : les roues ne sont plus entraînées ou les lames ne tournent plus correctement. Ces dysfonctionnements sont souvent le signe d'un problème au niveau du système de traction, qu'il s'agisse du câble d’embrayage ou du ressort de traction. Ces éléments sont cruciaux pour assurer le mouvement de la machine et la rotation efficace des lames. Si le ressort présente une usure ou si le câble est endommagé, la tonte de votre jardin peut devenir impossible. Cet article vous guidera à travers les étapes de diagnostic, de démontage, de réparation et de remplacement de ces composants essentiels.

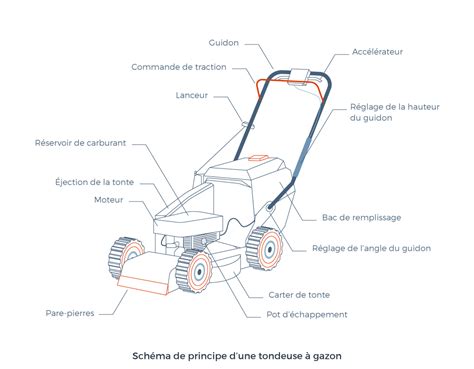

Comprendre le Rôle du Ressort de Traction

Le ressort de traction est une pièce détachée située à l'intérieur du boîtier de traction. Son rôle principal est de garantir une tension nécessaire à la courroie de transmission. Sur une tondeuse thermique autotractée, il se trouve généralement entre la poulie de l’arbre moteur et la poulie de la lame. En assurant une tension correcte de la courroie, ce ressort l'empêche de patiner ou de se détendre. Ainsi, le transfert d’énergie entre le moteur et les lames de votre tondeuse à gazon est respecté, permettant à votre machine de bénéficier de toute sa puissance pour tondre l'herbe efficacement.

Identification et Diagnostic des Problèmes de Traction

Plusieurs signes peuvent indiquer un problème avec le système de traction de votre tondeuse. Si les roues ne sont plus entraînées et les lames ne tournent plus, il est probable que le problème se situe au niveau du ressort de traction ou du câble de traction.

Signes d'un Ressort de Traction Défaillant

Un ressort de traction usé ou cassé se manifeste par une perte de tension de la courroie de transmission, entraînant un patinage et une diminution de l'efficacité de la coupe. Les lames peuvent ne pas tourner ou tourner de manière irrégulière. Si vous constatez que la courroie est lâche sous le carter, le ressort de traction est à vérifier en priorité.

Signes d'un Câble de Traction ou d'Embrayage Endommagé

Le câble de traction, également appelé câble d’embrayage ou d’accélérateur, relie le boîtier de traction au guidon, permettant de faire avancer votre machine pour couper l’herbe. Si ce câble est cassé, effiloché, mal réglé ou lâche, la tondeuse aura des difficultés à avancer ou à démarrer correctement. Une tension de câble insuffisante en appuyant sur l'accélérateur peut provoquer un problème de démarrage.

Les changements de rapport peuvent ne pas se faire correctement, avec des passages en force ou des bruits inhabituels. La détection précoce des anomalies du câble de traction permet d'éviter les pannes majeures. Une résistance inhabituelle lors de l'activation du levier constitue le premier signal d'alerte. Un examen visuel minutieux peut révéler des signes physiques comme l'effilochage du câble, des points de rouille ou une gaine craquelée. Il est crucial de surveiller particulièrement les zones de frottement près des points d'ancrage, où l'usure s'accélère avec le temps.

Problèmes liés à la Transmission Mécanique

La transmission mécanique représente le cœur du système d'avancement de votre machine. Des bruits anormaux pendant la marche avant ou arrière signalent une usure prématurée des composants. La pression inadéquate des pneus impacte directement la qualité de l'avancement. Une différence de gonflage entre les roues motrices crée un déséquilibre nuisible au mécanisme. Un nettoyage minutieux des axes de roues élimine les accumulations de débris responsables des blocages mécaniques.

Préparer l'Intervention et Mesures de Sécurité

Avant toute intervention, la sécurité personnelle prime. Stabilisez votre machine sur une surface plane et solide pour réduire les risques de basculement pendant l'intervention. Travaillez dans un espace bien éclairé et aéré. Il est également recommandé de porter des gants et des vêtements confortables et près du corps, et de retirer bijoux et accessoires qui pourraient rester coincés. Avant toute réparation, assurez-vous que l’appareil est bien éteint, débranché et que la bougie a été retirée pour les modèles thermiques.

Remplacement ou Réparation du Ressort de Traction

L'opération de réparation ou de remplacement du ressort de traction exige une certaine dextérité, mais n'est pas insurmontable. Que ce soit pour une tondeuse Briggs Stratton, Honda, Husqvarna, John Deere ou autre, la technique de démontage du ressort de boîtier peut varier légèrement.

Accéder au Ressort de Traction

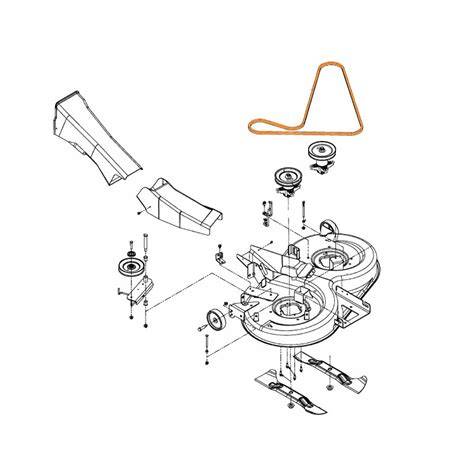

Pour remettre le ressort de traction de votre tondeuse, jetez un œil sous le carter de la machine, là où se situe la courroie de transmission. À ce niveau, vous trouvez le système de tension et le boîtier de traction. Le ressort de traction de la tondeuse se situe à l'intérieur de cette boîte.

Démontage du Ressort

Repérez les extrémités en forme de crochets du ressort de traction. D’un côté, le ressort est fixé dans une encoche présente sur la tondeuse. En vous aidant d’une pince à bec effilé, sortez une extrémité en prenant garde de ne pas la laisser s’échapper.

Remontage et Vérification du Ressort

Après avoir vérifié que vous possédez le modèle exact de ressort, vous pouvez le remettre en place. Chacune de ses extrémités retrouve ses points de fixation. Cette fois-ci, tournez le ressort dans le sens des aiguilles d’une montre pour lui redonner de la tension. Aidez-vous des photos prises au démontage pour le positionner correctement. Si vous aviez au préalable démonté la courroie de tondeuse, veillez à la remettre en place, bien tendue.

Une fois le ressort remis, faites bouger le boîtier de traction d’avant en arrière. Cela vous permet de vérifier si une résistance suffisante s’opère. Ensuite, allumez le moteur de votre tondeuse électrique, thermique ou autotractée. Tirez sur la poignée de démarrage. Si vous constatez que celle-ci se détend facilement, cela signifie que la réparation de la traction fonctionne. De la même manière, votre tondeuse à gazon doit démarrer sans se faire prier.

Démontage et Remplacement du Câble de Traction (Embrayage)

Le câble de traction joue un rôle essentiel au bon fonctionnement de votre appareil. Si un souci survient, changer le câble de traction de votre tondeuse vous sera bien utile.

Accès au Câble de Traction

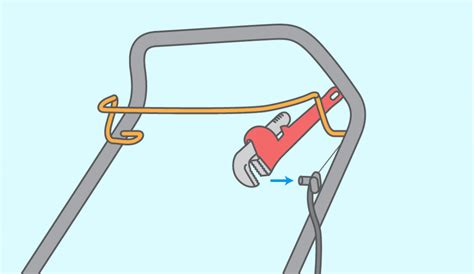

L'accès au mécanisme d'embrayage requiert une méthodologie précise. Commencez par retirer le capot de protection en dévissant les boulons de fixation périphériques. Localisez ensuite les points d'ancrage du câble sous le châssis. La majorité des modèles récents disposent d'une trappe d'accès dédiée près du boîtier de transmission. Pour accéder au système de liaison entre le câble et l'embrayage, relevez la machine sur des chandelles adaptées. Un nettoyage minutieux au pinceau ou à l'air comprimé révélera les points de connexion essentiels.

Méthode de Démontage pour un Câble en Forme de S à Deux Extrémités en Métal

1. Détachez la commande de traction à laquelle est raccordé le câble d’embrayage en exerçant une pression sur les côtés de la commande afin de la déclipser du guidon.
2. Détachez le câble de la commande de traction.
3. Retirez l’écrou et le boulon fixant le boîtier qui sert à maintenir le câble.
4. Détachez le câble de traction dudit boîtier en veillant à retirer les colliers de serrage ou clips tondeuse s’il y a.
5. Démontez ensuite le capot de la tondeuse.
6. Détachez le câble d’embrayage en sortant le crochet en forme de S muni de ses deux extrémités.
7. Le nouveau câble peut être posé en respectant le sens inverse des étapes.

Méthode de Démontage pour un Câble avec une Extrémité en Métal (Crochet en S) et une Extrémité avec un Ressort

1. Répétez les deux premières étapes de la méthode précédente pour le retrait d’un câble d’embrayage avec des crochets en forme de S avec une extrémité avec ressort.
2. Mettez l’appareil sur le côté.
3. Détachez le ressort qui sert à fixer le câble au boîtier de transmission situé près du moteur tondeuse à gazon à l’aide d’une pince adaptée.
4. Tirez sur la gaine plastique pour la déloger.
5. Redressez délicatement votre tondeuse et sortez le câble de la gaine en tirant dessus.
6. Le nouveau câble est prêt à être posé en respectant les étapes dans le sens inverse.

La dépose du système de traction exige une méthode minutieuse. Repérez le parcours complet du câble depuis la poignée jusqu'au mécanisme d'entraînement. Dégagez les attaches de maintien qui guident le câble le long du châssis. Débranchez ensuite les deux extrémités du câble : côté poignée de commande puis côté transmission. Une fois le câble retiré, examinez minutieusement les éléments mécaniques environnants. Vérifiez l'état des surfaces de contact entre le câble et les guides métalliques. Profitez de l'accès dégagé pour nettoyer et lubrifier les articulations mobiles du système. Un graissage adapté prolongera la durée de vie du nouveau câble.

Installation et Réglage du Nouveau Câble de Traction

La mise en place du nouveau dispositif requiert une attention particulière à l'alignement.

Méthode pour un Câble en Forme de S avec Ressort

1. Placez le nouveau câble d’embrayage dans son emplacement en commençant par fixer le crochet en forme de S puis l’attache.
2. Remontez le capot de protection à l’aide d’une clé à pipe.
3. Insérez le câble dans le boîtier servant à le maintenir en place le long du guidon.
4. Serrez le câble d’embrayage à l’aide des colliers de serrage si cela est utile.
5. Attachez le crochet situé à l’extrémité du câble à la commande de traction en commençant par une tension faible jusqu’à trouver le bon niveau grâce aux trous prévus à cet effet.
6. Rattachez ensuite la commande de traction au guidon de la tondeuse.
7. Vérifiez la tension du câble en appuyant sur l’accélérateur ou sur la commande de traction.
8. Réglez la tension du câble d’embrayage si, là encore, la poignée de tondeuse à gazon est trop dure.

Méthode pour un Câble d'Embrayage en Forme de S avec Deux Extrémités

1. Faites passer le câble dans le support et mettez l’appareil sur le côté.
2. Attachez le ressort au boîtier de transmission situé près du moteur à l’aide d’une pince.
3. Faites passer le câble dans l’orifice du capot de la tondeuse à gazon et remettez le cache de protection afin de maintenir le câble dans son emplacement, appareil toujours sur le côté.
4. Insérez le câble dans le boîtier servant à le maintenir en place le long du guidon.
5. Aidez-vous des colliers de serrage pour bien fixer le câble si besoin.
6. Remettez le cache de protection plastique servant à maintenir la gaine en place.
7. Vérifiez la tension du câble en appuyant sur l’accélérateur.
8. Réglez la tension du câble si la poignée est trop dure.

Lors du montage, positionnez d'abord l'extrémité côté transmission, puis déroulez progressivement le fil vers la commande. Utilisez les guides fournis pour maintenir la ligne droite et évitez tout frottement contre les parties mobiles du châssis. La réussite du montage repose sur une fixation méticuleuse des points d'ancrage. Un serrage progressif des écrous garantit un alignement optimal du câble dans ses supports. Les rondelles d'origine méritent une attention particulière. Leur remplacement s'impose au moindre signe d'usure ou de déformation. La pose des colliers de maintien nécessite un espacement régulier tous les 15 centimètres. Cette disposition prévient les vibrations excessives et prolonge la durée de vie du système. N'oubliez pas d'avoir à portée de main des colliers de serrage neufs pour fixer proprement la gaine.

Vérification Finale et Tests

La vérification minutieuse du nouveau câble commence par un contrôle visuel de son parcours. Actionnez plusieurs fois la commande d'embrayage à vide pour valider sa souplesse de mouvement. Le câble doit répondre instantanément, sans à-coups ni résistance excessive. Pour parfaire le réglage, démarrez le moteur et testez l'engagement progressif du système. La transmission doit s'enclencher de manière douce et régulière, sans vibrations anormales ni bruits suspects.

La phase finale des tests requiert une attention particulière aux réglages de précision. Commencez par mesurer la course du levier : un débattement optimal se situe entre 12 et 15 millimètres. Procédez ensuite à un test dynamique sur terrain plat. Le tracteur doit démarrer sans à-coups avec une accélération progressive. Terminez par une séance de tonte sur 10 minutes. Observez le comportement de la machine dans différentes conditions : herbe haute, pentes légères, variations de vitesse.

Entretien Préventif pour une Durée de Vie Prolongée

Un entretien régulier et efficace de votre tondeuse à gazon est la clé pour prolonger la durée de vie de son ressort et de son câble de traction. Outre le nettoyage du carburateur ou la vidange, pensez à nettoyer ces pièces détachées à chaque maintenance de votre machine.

Pour ce faire, il vous faut démonter le ressort et le dépoussiérer avec un chiffon afin de faire disparaître les brins d’herbe, les débris de terre et les résidus de jardin. Avant de remettre le ressort de traction de la tondeuse, lubrifiez-le. Grâce à une petite quantité de lubrifiant approprié à la pièce, vous assurez un fonctionnement fluide du système de traction. Bien entendu, au moindre doute sur la qualité de cette pièce mobile, contrôlez son état.

Le câble de transmission est amené à se détendre au fil du temps. Aussi, nous vous recommandons de l’inspecter régulièrement et d’effectuer le réglage si besoin, à savoir le retendre jusqu’à ce qu’il soit à la bonne longueur pour vous laisser utiliser votre tondeuse à gazon comme il se doit. Il est également important de vérifier d’autres éléments tels que l’état général du carter de protection de l’appareil.

Vous l’aurez compris, le ressort et le câble de traction sont de petits éléments indispensables au bon fonctionnement des roues et des lames de votre tondeuse. Aussi, lors de l’entretien et de la réparation de votre machine, vous n’oublierez pas de les nettoyer, les lubrifier ou les remplacer si nécessaire.

Si après toutes ces vérifications et réparations, le problème de traction de votre tondeuse n’est toujours pas résolu, ou que celle-ci provient des modules électroniques permettant de gérer l’ensemble des fonctions, n’attendez plus et faites appel à un réparateur professionnel.
