La norme NF C 15-100 constitue le socle réglementaire fondamental pour les installations électriques basse tension en France. Avec l'évolution vers une série de 21 normes (NF C 15-100-X) depuis août 2024, la structure a été repensée pour simplifier l'utilisation, faciliter les mises à jour technologiques et répondre avec précision aux besoins des chantiers. Parmi les questions récurrentes des installateurs, celle du « repiquage » des luminaires et de la gestion des circuits d'éclairage occupe une place centrale, car elle conditionne à la fois la sécurité, la conformité de l'installation et la continuité de service.
Structure et évolution de la norme : vers une approche modulaire
Précédemment un document unique et complet pour sa précédente édition de 2002 et jusqu’à son dernier amendement de 2016, la norme NF C 15-100 devient une série de 21 normes (NF C 15-100-X). Cette transformation a lieu pour simplifier son utilisation : elle comporte des parties essentielles générales, et des parties spécifiques complémentaires à consulter selon les besoins et selon les types de chantiers. Chaque partie de la norme peut être plus facilement mise à jour de façon indépendante, et ainsi rester au plus près des évolutions (tant réglementaires que technologiques), et répondre aux besoins des utilisateurs.
Pour déterminer la version applicable, il est impératif de considérer la date de signature du marché, la date de dépôt de demande de permis de construire, ou encore la date de déclaration préalable de construction. Cette nouvelle série de normes s’applique dès sa publication, le 23/08/2024, et remplace la norme NF C 15-100 de décembre 2002, les amendements A1 à A5, et les fiches d’interprétation F11 à F27, qui restent en vigueur sur une période de recouvrement de 12 mois après la date de publication, soit jusqu’au 23/08/2025.

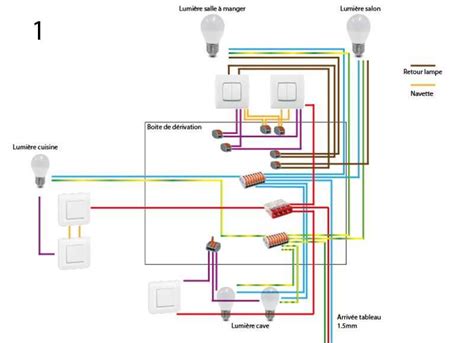

Les règles fondamentales pour les circuits d'éclairage
La norme NF C 15-100-10 facilite la mise en œuvre des points d’éclairage en intégrant des dérogations qui ont clarifié les règles de raccordement terminal. Le nombre de circuits d’éclairages doit être a minima de 2 par logement (dérogation pour un studio ou T1 : un seul circuit), et les points d’éclairage doivent être de 8 maximum par circuit.
Le dimensionnement et la protection
Chaque circuit d’éclairage doit comporter un conducteur de protection raccordé à la terre, et être protégé par un disjoncteur (16A maxi, bien que 10A soit conseillé). La section des fils électriques employés dans un circuit d’éclairage ne devra pas être inférieure à 1,5 mm². La norme impose l’installation de disjoncteurs, en neuf comme en rénovation ; les coupe-circuits sont interdits en neuf et en grosse rénovation.
Le décompte des points lumineux
Au maximum, chaque circuit d’éclairage devra desservir 8 points lumineux (plafonniers, appliques, prises commandées). Un luminaire comprenant plusieurs lampes est considéré comme un seul point d’utilisation. Dans le cas de spots ou bandeaux lumineux, un point d’utilisation est compté par tranche de 300 VA dans la même pièce. Une prise de courant commandée est comptée comme 1 point lumineux.
Le repiquage et le raccordement terminal : le rôle du DCL
Le concept de repiquage, qui consiste à renvoyer l'alimentation d'un point à un autre, est strictement encadré par l'obligation d'utiliser des dispositifs de connexion normalisés. Toute alimentation électrique d’un point d’éclairage doit être terminée par une boîte de connexion pour luminaire équipée DCL (Dispositif de Connexion Luminaire).
Pourquoi le DCL est-il incontournable ?
Le DCL est un système de connexion rapide et sécurisé. Il s’installe directement dans la boîte fixée dans votre mur ou votre plafond. Ce dispositif permet le raccordement des luminaires au circuit électrique et comporte une prise électrique DCL. Des fiches et douilles DCL peuvent se connecter directement sur cette prise, ce qui permet de changer une douille sans intervenir sur les fils électriques.
Exigences de pose et de sécurité
Les boîtes des points de centre doivent être accrochées à la structure du bâtiment, notamment par une tige filetée et un câble, pour supporter une charge minimale de 25 kg. Dans les salles de bain, les règles sont plus strictes : le point d’éclairage doit être équipé d’un luminaire protégé contre les projections d’eau. Si votre installation est en cours de finalisation et que votre luminaire n’est pas encore posé, il est obligatoire de protéger la boîte de connexion pour luminaire contre les projections d’eau grâce à un obturateur IPX4. Notez que dans les volumes 0 et 1 de salle de bain et salle d’eau, les socles DCL sont interdits.
Douille et fiche DCL E27 Hybride ( BIZ 620 163)
Points d’allumage et accessibilité
La norme impose une configuration précise pour assurer l'accessibilité :
- Hauteur : Dans chaque pièce, il doit y avoir au moins un point d’allumage à une hauteur entre 0,90 et 1,30 m pour garantir l’accessibilité aux personnes handicapées.
- Emplacement : Il faut installer au moins 1 point d’allumage (ou interrupteur) près de chaque accès.

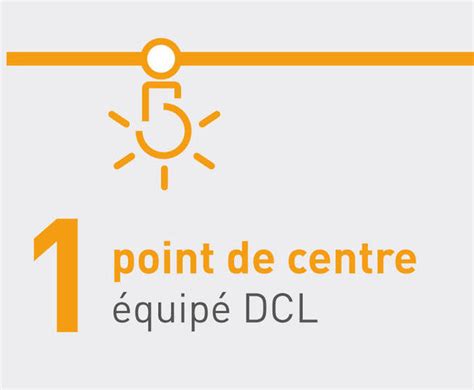

- Pièces principales : Le séjour, la chambre et la cuisine doivent comporter au moins 1 point d’éclairage central (point de centre) équipé d’un socle DCL.
Il est important de noter que l’éclairage principal n’est pas obligatoirement au plafond ; si vous préférez une installation murale, vous pouvez le faire, à condition que le point lumineux soit terminé par une boîte pour connexion luminaire équipée d’un socle DCL.
Protection contre les risques d'incendie et surtensions
Au-delà des circuits d'éclairage, la sécurité globale de l'installation est renforcée par des dispositifs de protection modernes. Les Dispositifs de Protection contre les Défauts d’Arc (DPDA), maintenant recommandés par la norme (NF C 15-100-1 article 4-42) dans la limite de 63A, détectent les arcs électriques provoqués par un endommagement du cordon ou de la prise. Bien qu'ils concernent prioritairement les circuits « Prises de courant », ils illustrent la volonté de la norme de limiter les risques d’incendie d’origine électrique, en complément des dispositifs de protection traditionnels que sont les disjoncteurs et les différentiels.
La mise à la terre, quant à elle, reste une obligation absolue. Toutes les masses métalliques d’un bâtiment doivent être mises à la terre (liaison équipotentielle principale) en les raccordant à un conducteur de protection de couleur vert-jaune. Une prise de terre réalisée en boucle à fond de fouille aura une meilleure valeur qu’un simple piquet enfoncé dans le sol, garantissant ainsi un cheminement optimal du courant de défaut d'isolement vers la protection différentielle.
Efficacité énergétique et pilotage des circuits
La norme NF C 15-100-8-1 contient des recommandations pour concevoir une installation électrique énergétiquement efficace. L’efficacité énergétique est le rapport entre l’énergie utilisée dans le bâtiment par rapport à la somme des énergies délivrées par le réseau public et la production locale. Pour les circuits d'éclairage, cela se traduit par l'utilisation de solutions de pilotage intelligent :
- Logement connecté : Les solutions permettent de contrôler son éclairage à distance et s’installent simplement en neuf comme en rénovation.
- Détection : Pour les zones de passages comme les couloirs, la norme suggère de privilégier l’interrupteur automatique ou le détecteur de présence.
- Gestion des pertes : Réduire les pertes d’énergie dans l’installation électrique, notamment en utilisant l’énergie au bon moment grâce au pilotage des équipements et des circuits.
Spécificités des luminaires et isolation
Un point technique crucial, mis en avant par les évolutions récentes, concerne l'intégration des luminaires dans les plafonds isolés. En présence de marquage spécifique indiquant que le luminaire ne peut pas être recouvert d’isolant, l’installateur doit mettre en œuvre les prescriptions nécessaires, par exemple un capot de protection ou une entretoise, pour maintenir un volume suffisant défini par le fabricant. Sans ce marquage, le luminaire peut être directement recouvert d’isolant sous certaines conditions. Enfin, il convient de souligner que les plaques de faux-plafond démontables ne sont pas considérées comme des éléments stables de la construction, et l’exemption pour les luminaires d’un poids inférieur à 200 grammes a été supprimée.
En respectant ces prescriptions, le professionnel ou le particulier s'assure non seulement de la conformité de son installation vis-à-vis de la série de normes NF C 15-100, mais garantit également la pérennité et la sécurité des utilisateurs face aux risques électriques inhérents à tout système d'éclairage domestique ou tertiaire.
