Le polychlorure de vinyle, plus connu sous l’acronyme PVC, s’impose aujourd’hui comme le matériau le plus répandu pour les travaux de plomberie et d’assainissement. Son succès repose sur une combinaison de facteurs techniques déterminants : il s’avère résistant, durable et particulièrement facile à mettre en œuvre pour les bricoleurs comme pour les professionnels. Un bon raccordement de tube PVC favorise une bonne évacuation des eaux et permet d’assurer l’étanchéité de la canalisation sur le long terme.
Les principes fondamentaux du raccordement PVC
À la différence d’une tuyauterie en cuivre ou en polyéthylène électrosoudable, le tuyau PVC ne peut pas être chauffé et ne nécessite aucune soudure. La pose de raccords de tuyaux est donc indispensable pour assembler deux tubes PVC entre eux ou gérer des changements de direction sur un collecteur, en utilisant par exemple un raccord coudé.
Ces tubes et raccords peuvent être à coller ou à emboîter pour les modèles dotés d’un joint caoutchouc EPDM, utilisés notamment pour les raccordements d’eaux usées enterrés. Il existe également des tuyaux en PVC haute-pression pour l’adduction d’eau potable ou le refoulement. Les raccords de plomberie se montent principalement avec de la colle PVC, excepté les raccords à joints qui s’assemblent par simple emboïtage mâle et femelle.
Il est essentiel de distinguer les trois principales gammes de tubes PVC pour choisir les accessoires adaptés :
- Le PVC rigide classique, utilisé exclusivement pour les évacuations gravitaires (sans pression).
- Le PVC pression, pour l’alimentation en eau potable ou une tuyauterie de pompage.
- Le PVC renforcé (CR8), pour l’évacuation des eaux usées, les collecteurs d’eaux pluviales ou encore pour l’irrigation.
Chaque type de tuyau PVC possède une gamme de raccords adaptée à son utilisation et disponible en différents diamètres. Il est crucial de respecter la capacité d’écoulement du tube : le diamètre minimum sera différent selon le type d’appareil sanitaire à raccorder (exemple : PVC diamètre 32 mm pour un lavabo, 40 mm pour un évier, diamètre 100 mm pour l’évacuation d’un WC).
Choisir le raccord adapté à votre installation
Le choix du raccord pour l’assemblage de tuyaux PVC dépend essentiellement du type de jonction que vous souhaitez réaliser. Parmi les éléments indispensables, on retrouve :
- Le manchon PVC : Aussi appelé manchon à butée, ce raccord droit « femelle/femelle » permet de relier 2 tubes PVC mâles de mêmes diamètres (sans emboîture). Les butées assurent le bon positionnement du tuyau et la continuité du fil d’eau pour un écoulement optimal.
- La manchette PVC : La manchette s’utilise pour réparer un tuyau PVC fendu ou partiellement cassé. Après avoir coupé la canalisation existante, l’absence de butée permet de faire coulisser la manchette de réparation sur la partie endommagée.
- Le coude PVC : Disponibles dans différents angles (30°, 45°, 90°), les coudes servent également au raccordement de 2 tuyaux PVC, mais permettent en même temps un changement de direction. Si l’installation nécessite plusieurs raccords en coude, nous conseillons de les mettre en place une 1re fois sans les coller afin de vérifier si l’ensemble des raccords PVC est bien positionné.

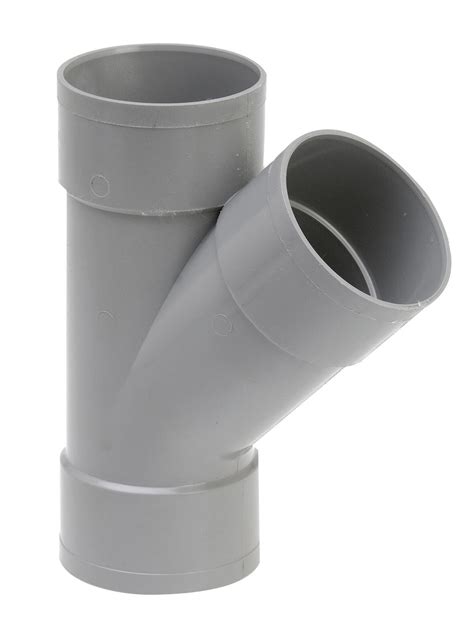

- Le té et la culotte PVC : Il s'agit de raccords en « T » ou en « Y », permettant de réaliser un embranchement et de rassembler 2 tuyaux PVC en un.
- La réduction PVC : Ce type de raccord s’emploie pour relier 2 tubes PVC de diamètres différents. La réduction peut aussi prendre la forme d’un tampon PVC permettant de gagner de la place.
Procédure pour assembler vos tubes PVC à coller
La réalisation d’un raccordement est un travail de plomberie relativement facile, à condition de respecter quelques étapes clés pour garantir l'étanchéité et la pérennité de l'installation.
1. La découpe du PVC
Mesurer la longueur de tube PVC nécessaire en tenant compte de la partie qui sera enfoncée dans l’emboîtement du raccord PVC. Tracer la découpe et coupez le tuyau perpendiculairement à l’aide d’une scie à métaux. Pour obtenir une coupe vraiment droite, vous pouvez enrouler autour du tuyau un carton souple et effectuer un traçage du tuyau PVC à la frontière avec le carton à l’aide d’un marqueur.
2. La préparation des tuyaux
À l’aide d’une lime ou d’un papier abrasif, vous devez d’une part limer l’intérieur du tube à l’endroit de la coupe ainsi que l’arête. Il est important d’ébavurer l’extrémité du tube PVC avant de le positionner dans le raccord. Emboîtez-le sans le coller et marquez un repère entre le tube et le raccord si ces 2 éléments doivent être parfaitement alignés.
3. Le collage des tubes PVC
Utilisez exclusivement une colle pour PVC et matières plastiques. Commencez par enduire de colle l’intérieur du raccord. Encoller ensuite l’extrémité du tube à l’aide d’un pinceau et emboîtez-les sans attendre en veillant aux repères préalablement tracés. Assurez-vous de faire correspondre les marques l’une en face de l’autre au moment de l’assemblage. Essuyez le surplus de colle avec un chiffon et laissez sécher.
Comment rajouter un raccord PVC sur une evacuation
Cas particuliers : raccordement entre matériaux différents
Il existe de nombreuses situations susceptibles de vous inciter à réaliser un raccordement de tuyaux en PVC, notamment lorsqu’il s’agit de se connecter à une canalisation existante en métal. Dans ce cas, le décapage soigneux des deux surfaces est impératif pour permettre une adhérence optimale.
Si l’utilisation de mastics ou de colles spécifiques type Rubson est parfois tentée pour des réparations ou des jonctions délicates, il faut noter que ces solutions peuvent montrer leurs limites sur des tuyaux soumis à des contraintes physiques. Pour les zones difficilement accessibles où l’on souhaite éviter toute fuite future, il est recommandé de privilégier des raccords mécaniques avec joints d’étanchéité, ou de vérifier si l’élément métallique ne possède pas un pas de vis permettant un vissage direct, souvent masqué par l’oxydation ou la peinture.
Avantages des solutions normalisées : l’exemple Nicoll
Pour sécuriser vos travaux, l’utilisation de composants certifiés est un gage de qualité. Nicoll, inventeur du raccord PVC, propose une large gamme de tubes et raccords pour eaux usées reconnus pour leur fiabilité.
Les avantages majeurs de ces solutions incluent :
- La gamme de raccords PVC la plus large du marché (plus de 1000 références).
- Une haute résistance aux chocs et des soudures ne présentant aucune faiblesse structurelle.
- Un rayon de courbure des raccords permettant d’évacuer parfaitement les fluides.
- Une fine tolérance dimensionnelle et un bourrelet anti-ovalisation intégré.
- Une facilité de pose et d’emboîtement avec tous les tubes PVC normalisés.
- Des certifications garantissant la performance des produits et leur conformité aux normes en vigueur.
Analyse des besoins en plomberie : changements de direction et embranchements
Le besoin de réaliser un repiquage sur une canalisation existante survient généralement pour deux raisons principales : le changement de direction dans la canalisation ou l’ajout d’un embranchement pour un appareil sanitaire supplémentaire présentant un diamètre inférieur à la canalisation principale.
Lorsqu'il s'agit d'ajouter une dérivation sur une ligne existante, la planification est primordiale. Si l’installation nécessite plusieurs raccords en coude, nous conseillons de les mettre en place une première fois sans les coller afin de vérifier si l’ensemble des raccords PVC est bien positionné. Cette étape de « montage à blanc » permet d'éviter les erreurs de pente ou d'alignement, qui sont les causes les plus fréquentes de fuites ou de bouchons futurs.
En ce qui concerne les diamètres, il est crucial de ne pas réduire la capacité d'évacuation de la colonne principale. Si vous devez raccorder un nouveau lavabo (32 mm) sur une colonne principale (100 mm), assurez-vous que le raccord de jonction (culotte ou té) est parfaitement adapté et que l'angle d'entrée favorise l'écoulement naturel des eaux usées.
Maintenance et pérennité des canalisations en PVC
Le PVC est un matériau inerte, mais sa durabilité dépend de la qualité de la pose. L'utilisation de colles adaptées, le respect des temps de séchage et la préparation minutieuse des surfaces sont les trois piliers d'une installation durable. En cas de fuite sur un raccord existant, une analyse doit être faite pour déterminer si le problème vient d'une mauvaise préparation du support (ébavurage insuffisant) ou d'une contrainte mécanique exercée sur le tuyau.
Dans les cas où une canalisation est soumise à des vibrations ou des variations thermiques, il est préférable de privilégier les raccords à joints EPDM plutôt que les collages rigides. Ces joints permettent une dilatation naturelle du matériau sans compromettre l'étanchéité du réseau.
Enfin, gardez toujours à l'esprit que la plomberie est une discipline de précision. Prendre le temps de mesurer, de marquer et de tester vos assemblages avant l'application définitive de la colle est le meilleur investissement que vous puissiez faire pour éviter les interventions futures sur des zones encastrées ou difficilement accessibles.
Les spécificités des réseaux sous pression et gravitationnels
Il est impératif de ne jamais confondre le PVC rigide classique (évacuation gravitaire) avec le PVC pression. Les tubes et raccords de pression sont conçus pour supporter des contraintes mécaniques et hydrauliques bien plus élevées. Utiliser un raccord d'évacuation sur une ligne sous pression conduirait inévitablement à une rupture catastrophique du système.
Le raccordement de tuyaux haute-pression nécessite également une colle spécifique, souvent plus fluide et dotée d'un temps de prise plus court, conçue pour assurer une soudure chimique profonde entre le raccord et le tube. À l'inverse, pour les eaux usées, la priorité est accordée à la facilité de pose et à la capacité d'absorption des mouvements de la structure du bâtiment.
L'importance du repérage et de l'alignement
L'un des conseils les plus négligés lors de l'assemblage de tuyaux PVC est l'utilisation de repères. Lorsque vous appliquez la colle, le glissement se fait rapidement et il est facile de perdre l'alignement souhaité. En marquant le tube et le raccord avec un feutre indélébile avant l'encollage, vous vous donnez une référence visuelle immédiate qui vous permet d'ajuster la position finale en une seule manipulation fluide.
Cette technique est particulièrement utile lorsque vous travaillez dans des espaces confinés, comme sous un évier ou derrière un coffrage. En travaillant de manière méthodique, vous réduisez considérablement le stress lié à la prise rapide de la colle PVC et vous garantissez une installation propre, sans excès de colle à l'intérieur du tube, ce qui pourrait créer des zones de rétention pour les résidus et favoriser les bouchons.
Le rôle des raccords dans l'évacuation des eaux pluviales
Dans le cadre de l'évacuation des eaux pluviales, le PVC renforcé (CR8) est souvent privilégié pour sa robustesse. Ce type de réseau est soumis à des pressions externes importantes, notamment si les tuyaux sont enterrés. Les raccords doivent être capables de maintenir une étanchéité parfaite même en cas de léger tassement du sol. Ici encore, la qualité du manchonnage est primordiale. Les raccords à joint sont souvent préférables aux raccords collés dans ces configurations, car ils offrent une souplesse structurelle que la colle, par nature rigide, ne peut apporter.
Considérations sur les diamètres et les débits
La gestion des débits est une science simple mais exigeante. Chaque appareil sanitaire possède un débit d'évacuation théorique qui dicte le diamètre du tube. Ne tentez jamais de réduire le diamètre d'une évacuation en sortie d'appareil, car cela provoquerait un ralentissement de l'écoulement et une accumulation de matières organiques, menant inévitablement à un engorgement.
Lorsque vous réalisez une jonction entre un appareil et une conduite principale, utilisez toujours une culotte plutôt qu'un té à 90 degrés si possible. La culotte, avec son entrée oblique, favorise l'insertion du flux d'eau dans la canalisation principale sans créer de turbulence, ce qui améliore la performance globale du réseau d'assainissement de votre habitation.
Évolution des techniques de raccordement
Avec l'évolution des matériaux, les systèmes de raccordement deviennent de plus en plus sophistiqués. Cependant, les principes de base restent immuables. Le respect des tolérances dimensionnelles et l'utilisation de produits chimiques compatibles assurent la longévité de l'ouvrage. Les innovations comme le bourrelet anti-ovalisation, présent sur les raccords de qualité supérieure, facilitent grandement l'emboîtement tout en garantissant un contact uniforme sur toute la surface de contact entre le tube et le raccord.
Les erreurs classiques à éviter lors du raccordement
Parmi les erreurs les plus courantes, on note :
- L'absence d'ébavurage : une arête vive peut racler la colle et créer une zone non étanche.
- L'excès de colle : une quantité trop importante de colle peut ramollir le PVC de manière excessive.
- Le non-respect du temps de séchage : manipuler ou mettre en eau trop rapidement une canalisation collée est la cause principale de suintements.
- L'oubli de la butée : ne pas insérer le tube jusqu'à la butée du raccord peut créer un point faible structurel.
En évitant ces écueils, vous garantissez une installation de plomberie qui durera plusieurs décennies sans nécessiter de maintenance particulière.
Diagnostic d'une installation existante
Avant de réaliser un repiquage sur une canalisation en place, il est indispensable de diagnostiquer l'état général du réseau. Si le PVC est décoloré, cassant ou présente des fissures, il est préférable de remplacer la section entière plutôt que de tenter une réparation locale. La mise en place d'un manchon de réparation est une solution élégante pour remplacer une section endommagée sans avoir à démonter tout le tracé de la canalisation.
L'impact environnemental du choix des matériaux
Le choix du PVC s'inscrit dans une logique de durabilité. Étant un matériau recyclable et ayant une durée de vie extrêmement longue, il constitue un choix responsable pour les infrastructures d'assainissement. En assurant des raccordements parfaits, vous participez également à la préservation de l'environnement en évitant les fuites d'eaux usées dans le milieu naturel.
Perspective sur l'avenir de la plomberie PVC
Bien que de nouveaux matériaux apparaissent, le PVC reste le standard incontesté. Sa capacité à s'adapter à toutes les configurations, du simple évier domestique à l'évacuation complexe d'un immeuble collectif, témoigne de sa supériorité technique. La maîtrise des techniques de découpe, de préparation et de collage reste une compétence essentielle pour tout propriétaire souhaitant entretenir son habitat.
Conclusion sur la mise en œuvre technique
La réussite d'un raccordement PVC repose sur une préparation rigoureuse. Qu'il s'agisse de raccorder un nouveau lavabo ou de réparer une canalisation, la méthode reste identique : mesure précise, coupe nette, préparation des surfaces et collage soigné. En suivant ces directives, vous transformez une tâche complexe en un travail de routine, garantissant ainsi la fluidité et l'étanchéité de vos installations sanitaires. La qualité de vos outils, notamment la scie à métaux et la lime, joue un rôle déterminant dans la précision du travail final. N'hésitez jamais à doubler vos vérifications, car une fois la colle appliquée, toute correction devient extrêmement difficile. La plomberie, par son caractère invisible, exige une intégrité totale dans chaque jointure réalisée. Le respect de ces principes garantit la tranquillité d'esprit pour de nombreuses années. L'évolution constante des gammes de raccords, comme celles proposées par les leaders du marché, continue de simplifier la vie des utilisateurs en proposant des solutions toujours plus ergonomiques et performantes. La compréhension globale du fonctionnement d'une évacuation gravitaire est la clé pour aborder tout projet de plomberie avec confiance et succès.
