Repiquage d'un tableau électrique secondaire : Guide complet pour une installation conforme et sécurisée

L'électricité est le moteur de nos habitations modernes, et avec l'évolution de nos modes de vie, nos besoins en énergie augmentent. Qu'il s'agisse d'aménager des combles, de transformer un garage en espace de vie, d'ajouter une extension à la maison, ou d'équiper une dépendance, il n'est pas rare que le tableau électrique principal atteigne ses limites. Dans ce contexte, l'installation d'un tableau électrique divisionnaire, également appelé tableau secondaire ou sous-tableau, se présente comme une solution professionnelle et sécurisée pour étendre votre installation électrique. Ce guide exhaustif vous expliquera comment brancher un tableau divisionnaire en respectant les normes en vigueur, en choisissant les sections de câbles appropriées, et en évitant les erreurs courantes, garantissant ainsi la sécurité de votre foyer et la durabilité de votre installation.

Comprendre l'utilité du tableau électrique divisionnaire

Les tableaux divisionnaires sont devenus indispensables dans les logements contemporains. Ils permettent de structurer l'installation électrique en zones distinctes, tout en facilitant la gestion des circuits. Un tableau secondaire est généralement installé pour alimenter une partie précise du bâtiment : un étage, une extension, un garage, un atelier ou une dépendance. Cette organisation limite la longueur des circuits, améliore la sécurité et simplifie les interventions futures. En cas de coupure, seule la zone concernée est impactée, ce qui améliore nettement le confort d'utilisation.

L'ajout d'un tableau électrique secondaire répond à plusieurs besoins concrets. Le cas le plus fréquent est le manque de modules disponibles sur le tableau de répartition principal pour accueillir de nouveaux disjoncteurs. Plutôt que de surcharger un coffret existant, un second tableau apporte clarté et sécurité. Cette solution s'impose particulièrement lors de l'extension d'un logement, l'aménagement d'un sous-sol, d'une dépendance ou d'un abri de jardin, nécessitant de nouveaux circuits pour l'éclairage, les prises de courant ou des appareils spécifiques. Le tableau secondaire, placé directement dans la nouvelle zone, centralise les protections et facilite la maintenance. C'est également la meilleure approche pour alimenter des équipements lourds (piscine, borne de recharge pour véhicule électrique, pompe à chaleur, chauffe-eau thermodynamique, etc.) qui demandent une ligne dédiée et une protection adaptée.

Avantages d'un tableau divisionnaire :

• Évite la surcharge du tableau principal : Permet d'ajouter de nouveaux circuits sans saturer le tableau existant.
• Câblage plus court et économique : Localiser les protections au plus près des circuits réduit la longueur des câbles finaux.
• Dépannage simplifié par zone : En cas de problème, seul le tableau secondaire est impacté, facilitant l'identification et la résolution des pannes.
• Installation modulaire et évolutive : Offre une flexibilité pour de futures extensions ou modifications.

Face à ce besoin, deux options se présentent :

• Solution A : Installer un tableau électrique secondaire. C'est la solution la plus courante, permettant d'étendre l'installation existante de manière localisée.
• Solution B : Remplacer le tableau électrique principal. Si votre tableau actuel est ancien, équipé de porte-fusibles (désormais interdits) ou sous-dimensionné, son remplacement complet par un modèle plus grand est l'occasion d'une mise aux normes de toute l'installation électrique. Cette opération est plus complexe et requiert généralement l'intervention d'un professionnel.

Les règles d'or et la norme NF C 15-100

Avant même de choisir votre matériel, il est impératif de connaître les contraintes réglementaires qui garantissent la sécurité de votre installation. La norme NF C 15-100 est la référence en la matière et dicte des règles strictes sur l'emplacement et la hauteur du coffret, ainsi que sur le câblage et les protections. Une non-conformité peut entraîner des coupures à répétition, une surchauffe invisible dans les murs ou des conséquences lourdes pour la sécurité.

L'emplacement : où installer le tableau secondaire ?

L'électricité et l'eau ne font pas bon ménage. Pour cette raison, la norme est très claire sur les zones à proscrire pour l'installation d'un tableau électrique. Il est formellement interdit de le positionner :

• Dans les volumes 0, 1 et 2 d'une salle de bain ou d'une pièce d'eau.
• Au-dessus ou en dessous d'un point d'eau (évier, lavabo, appareil de cuisson ou chauffage, etc.).

Privilégiez toujours un endroit sec, à l'abri de l'humidité et facilement accessible. Un couloir, une entrée ou un garage (hors zone de projection d'eau) sont des emplacements idéaux. Le tableau doit rester accessible en permanence pour permettre une coupure d'urgence. Évitez donc les placards encombrés, les caves difficiles d'accès ou les hauteurs sous escalier. Le tableau électrique doit rester accessible en cas de travaux, de problème électrique ou de disjonction.

La hauteur réglementaire

La hauteur du tableau est également normalisée pour garantir l'accessibilité des organes de manœuvre (disjoncteurs, interrupteurs différentiels). La norme NF C 15-100 indique qu'une hauteur de 0,90-1,80 m à partir du sol doit être respectée pour un tableau sans porte (et de 0,5-1,80 m pour un tableau avec porte). La rangée plus basse du tableau électrique doit, elle, impérativement être positionnée à plus de 50 cm du sol fini.

Norme accessibilité (PMR) : Pour les logements adaptés aux personnes à mobilité réduite, ces hauteurs sont plus restrictives. Les commandes doivent être situées entre 0,75 m et 1,30 m du sol.

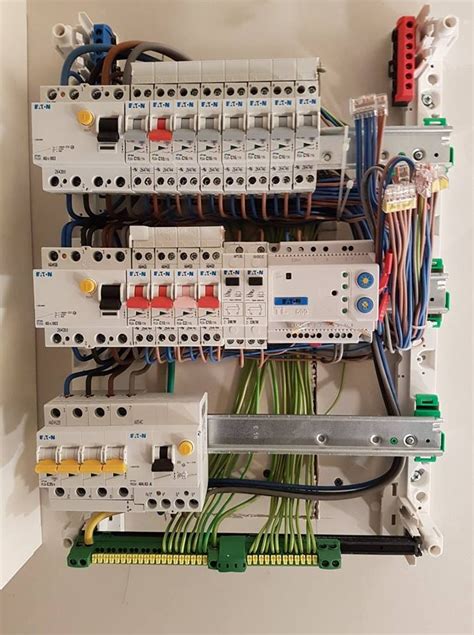

Anticiper les besoins futurs

La norme impose de laisser au moins 20 % d'emplacements libres sur chaque rangée de votre nouveau tableau. Il est donc recommandé de choisir un coffret légèrement plus grand que vos besoins immédiats pour pouvoir intégrer facilement de futurs circuits sans devoir tout modifier. Pensez à l'évolution de votre famille et de vos projets : l'installation d'une pompe à chaleur, d'une borne de recharge pour véhicule électrique, ou l'ajout de nouveaux appareils énergivores pourrait nécessiter des circuits supplémentaires.

Le dimensionnement : choisir le bon matériel

Une fois l'emplacement validé, l'étape suivante consiste à choisir les composants adaptés à votre projet. Le dimensionnement de l'alimentation et des protections est la clé d'une installation fiable et sécurisée. Un disjoncteur mal dimensionné peut soit déclencher en permanence, soit laisser passer un courant excessivement dangereux pour les câbles, provoquant une surchauffe invisible.

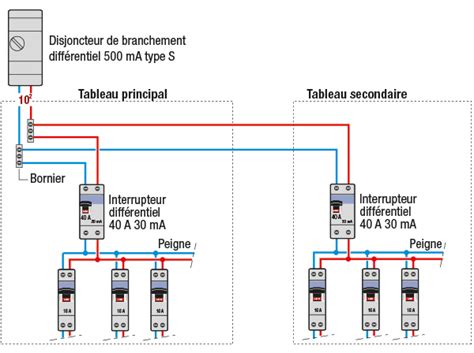

L'alimentation depuis le tableau principal

Un tableau divisionnaire est toujours alimenté par le tableau principal. Cette liaison ne doit jamais être repiquée sur un circuit existant ou branchée directement sur le disjoncteur d'abonné. Elle doit impérativement provenir d'un disjoncteur dédié, installé dans le tableau principal, qui protégera spécifiquement le câble d'alimentation et le tableau secondaire.

Le calibre de ce disjoncteur de protection (ex: 32A, 40A, 63A) dépendra de la puissance maximale que vous prévoyez de consommer sur le tableau secondaire. Plus cette puissance est élevée, plus le calibre du disjoncteur devra être important. Par exemple, un disjoncteur de 40 A est généralement suffisant pour alimenter prises et éclairages d'un étage d'habitation.

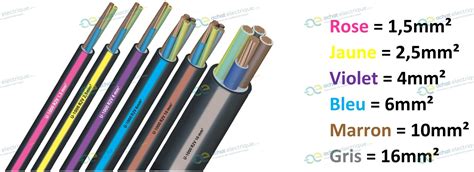

Quelle section de câble pour l'alimentation ?

La section du câble reliant les deux tableaux est l'un des points les plus critiques. Un câble sous-dimensionné entraîne un échauffement progressif, parfois invisible, mais potentiellement très dangereux. À l'inverse, un surdimensionnement excessif augmente inutilement le coût du chantier. Ce choix dépend de trois paramètres :

1. L'intensité du disjoncteur de protection dans le tableau principal.
2. La distance entre les deux tableaux. Plus la distance est grande (plus de 28 mètres), plus la section du câble doit être importante pour compenser la chute de tension et assurer une protection efficace (pour limiter la chute de tension). Par exemple, pour une longue distance, il peut être nécessaire d'augmenter la section du câble jusqu'à 25mm².
3. La puissance totale appelée par le tableau secondaire.

Correspondances courantes entre disjoncteur et section de câble (cuivre, indicative) :

Attention : Ce tableau est indicatif. Pour de grandes longueurs, un calcul de chute de tension est nécessaire. En cas de doute, demandez conseil à un électricien. Pour la plupart des besoins futurs et sans risque d'échauffement, l'utilisation de câble de 16mm² est une section standard qui couvrira tous les besoins futurs.

Le câble d'alimentation entre les deux tableaux doit impérativement comporter 3 conducteurs : Phase + Neutre + Terre, de même section.

Disjoncteur divisionnaire et protection différentielle : bien les distinguer

Le disjoncteur protège les conducteurs, tandis que la protection différentielle protège les personnes. Pour alimenter le tableau secondaire, on utilise toujours un disjoncteur divisionnaire en amont (dans le tableau principal), puis un ou plusieurs interrupteurs différentiels dans le tableau secondaire lui-même. Cette hiérarchisation est essentielle pour une installation conforme et sécurisée. Il est déconseillé de placer une protection différentielle (30mA) en amont de son alimentation (dans le tableau principal), cela ferait doublon avec celui du tableau divisionnaire et compliquerait la localisation des pannes.

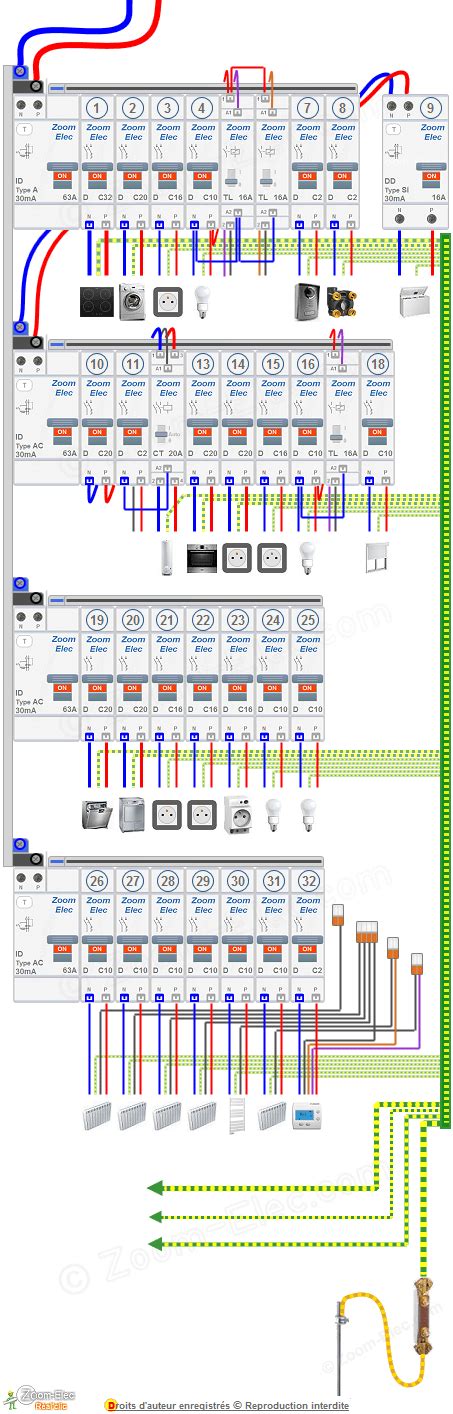

Composition et équipements indispensables du tableau divisionnaire :

Un tableau divisionnaire n'est pas une simple boîte de dérivation. Il doit contenir ses propres éléments de protection pour assurer la sécurité des personnes et des biens :

• Un coffret nu : Choisissez sa taille en fonction du nombre de modules nécessaires (+20% de réserve).
• Un interrupteur différentiel : Pour la sécurité des personnes, le tableau divisionnaire doit être équipé en tête d'un ou plusieurs interrupteurs différentiels de 30mA. Celui-ci est distinct du différentiel général de 300mA du tableau principal. Placé en tête de chaque rangée, il protège les personnes contre les chocs électriques (sensibilité 30mA, type A ou AC selon les circuits).
• Un dispositif de coupure générale : Il est conseillé de placer un interrupteur-sectionneur ou un disjoncteur général à l'arrivée de l'alimentation dans le tableau divisionnaire. Cela permet de couper facilement toute la zone qu'il dessert sans devoir intervenir sur le tableau principal.
• Les disjoncteurs divisionnaires : Un pour chaque circuit final (prises, éclairage, etc.), dont le calibre est adapté à la section des fils et à la nature du circuit (ex: 16A pour un circuit d'éclairage, 20A pour des prises).
• Des borniers : Un pour la phase (bleu), un pour le neutre (noir ou marron) et un bornier de terre (vert/jaune) pour répartir les connexions. Les borniers sont généralement compatibles avec tous les tableaux.

Différence entre fusible et disjoncteur : explications simples et concrètes

Le fonctionnement du fusible : Le fusible est un dispositif de protection ancien. Il coupe le courant en fondant lorsque l'intensité devient trop élevée. Une fois déclenché, il doit être remplacé, ce qui rend son usage peu pratique et moins sécurisé.

Pourquoi le disjoncteur s'est imposé : Le disjoncteur offre une protection plus précise et réarmable. Il détecte les anomalies et coupe automatiquement le courant sans destruction du matériel. La différence entre fusible et disjoncteur montre pourquoi les fusibles sont aujourd'hui incompatibles avec les exigences modernes, notamment pour les tableaux secondaires.

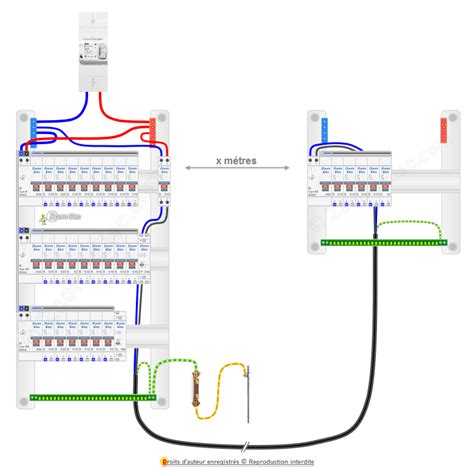

Architecture et schéma de principe

Comprendre l'architecture d'un tableau divisionnaire est essentiel avant toute installation. Voici le schéma de principe montrant comment les deux tableaux sont reliés :

Tableau Principal

• Disjoncteur Général
• Différentiel 300mA
• Disjoncteur départ 32A/40A/63A (pour le tableau secondaire)
• Disjoncteurs divisionnaires (circuits maison principale)

--- Câble dédié (Phase + Neutre + Terre | Section : 6mm², 10mm² ou 16mm² selon ampérage) ---

Tableau Divisionnaire

• Sectionneur (conseillé)
• Différentiel 30mA (obligatoire)
• Disjoncteurs finaux (circuits zone secondaire : garage, extension, étage…)

Le câble relie le disjoncteur de départ (tableau principal) au sectionneur (ou directement au différentiel) dans le tableau divisionnaire. Le câble doit impérativement comporter 3 conducteurs : Phase + Neutre + Terre.

Il est formellement interdit de brancher les tableaux en série (l'un après l'autre). Chaque tableau divisionnaire doit partir directement du tableau principal via son propre disjoncteur de protection. Il est également interdit de brancher le tableau secondaire directement sur le disjoncteur de branchement ou sur les borniers d'arrivée du tableau principal.

Installation étape par étape : Brancher le tableau divisionnaire

Vous avez votre matériel et défini l'emplacement ? Il est temps de passer à la pratique. Suivez ces étapes avec rigueur et méthode.

1. Sécurité Maximale Avant Toute Intervention : L'électricité est dangereuse. Avant de commencer, coupez l'alimentation générale de votre logement au niveau du disjoncteur de branchement (disjoncteur d'abonné). Ensuite, vérifiez l'absence de tension sur tous les borniers du tableau principal à l'aide d'un Vérificateur d'Absence de Tension (VAT), le seul appareil fiable pour cette opération. La répartition des alimentations doit être faite en aval d'un interrupteur sectionneur général ou d'un parafoudre (si installé).

2. Préparer le tableau divisionnaire : Le tableau divisionnaire doit être équipé de son propre interrupteur différentiel en tête, ainsi que d'un dispositif de coupure générale (interrupteur-sectionneur ou disjoncteur général) à l'arrivée de l'alimentation.

3. Ajout d'un interrupteur disjoncteur dans le tableau principal : Installez un nouvel interrupteur disjoncteur dédié à l'alimentation du tableau secondaire sur un rail libre du tableau principal. Ce disjoncteur protégera spécifiquement les circuits du tableau divisionnaire. Le calibre du disjoncteur dépend de la puissance maximale que devra supporter le tableau secondaire.

4. Relier les tableaux : Raccordez le câble d'alimentation (phase, neutre et terre) sur les bornes de sortie du disjoncteur dédié dans le tableau principal. Le code couleur doit être respecté : phase (noir ou marron), neutre (bleu), terre (vert/jaune). Acheminez le câble d'alimentation depuis le tableau principal jusqu'au nouveau tableau, en le faisant passer sous gaine ICTA pour le protéger.

5. Fixation et câblage du tableau secondaire :

   • Fixez solidement le coffret du tableau secondaire au mur à la hauteur réglementaire, en vérifiant son aplomb.
   • Connectez les fils de phase (noir/marron) et de neutre (bleu) du câble d'alimentation aux bornes d'entrée de l'interrupteur différentiel en tête de rangée du tableau secondaire.
   • Connectez le fil de terre (vert/jaune) du câble d'alimentation au bornier de terre du tableau secondaire. Ce fil doit être connecté au bornier de terre du tableau principal et à celui du tableau divisionnaire. Oublier de relier la terre entre les deux tableaux ou utiliser une section de terre inférieure représente un risque d'électrocution en cas de défaut.
   • Installez les disjoncteurs divisionnaires sur le rail. Reliez leurs bornes d'entrée à la sortie de l'interrupteur différentiel à l'aide de peignes d'alimentation (ou ponts de câblage).
   • Raccordez chaque circuit de votre nouvelle zone (éclairage, prises…) à la sortie du disjoncteur correspondant (phase et neutre). Raccordez les fils de terre de ces circuits au bornier de terre.

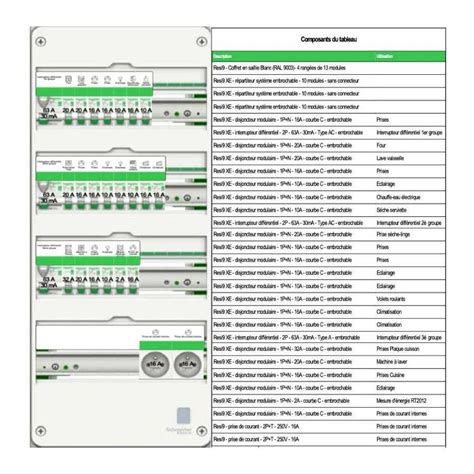

6. Repérage et finitions : C'est une étape souvent négligée mais essentielle. Collez des étiquettes claires sous chaque disjoncteur pour identifier précisément le circuit qu'il protège (ex: "Lumières Garage", "Prises Atelier"). Refermez le capot du tableau.

7. Mise sous tension et tests : Une fois tout vérifié, vous pouvez remettre le courant au niveau du disjoncteur général. Ensuite, enclenchez le disjoncteur d'alimentation du tableau secondaire dans le tableau principal, puis l'interrupteur différentiel et enfin chaque disjoncteur du tableau secondaire. Testez le bon fonctionnement de chaque prise et point lumineux. Appuyez sur le bouton "Test" de l'interrupteur différentiel pour vérifier qu'il se déclenche correctement. Les disjoncteurs divisionnaires du tableau secondaire sont placés sous tension les uns après les autres afin de s'assurer que tous les branchements fonctionnent.

Les erreurs les plus fréquentes à éviter absolument

Certaines erreurs reviennent régulièrement lors de l'installation d'un tableau secondaire et compromettent la sécurité et la conformité de l'installation :

• Brancher un tableau divisionnaire depuis un autre tableau divisionnaire au lieu du tableau principal. Risque : sélectivité défaillante et surcharge.
• Utiliser du 6mm² pour un disjoncteur 63A ou négliger la longueur du câble. Risque : échauffement, incendie. Un câble sous-dimensionné entraîne un échauffement progressif, parfois invisible, mais potentiellement très dangereux.
• Oublier de relier la terre entre les deux tableaux ou utiliser une section de terre inférieure. Risque : électrocution en cas de défaut. Le tableau divisionnaire doit impérativement être raccordé à la terre.
• Ne pas installer d'interrupteur différentiel 30mA dans le tableau divisionnaire. Risque : non-conformité, danger mortel. Chaque rangée d'un tableau électrique, qu'il soit principal ou secondaire, doit être protégée en tête par un interrupteur différentiel de 30mA.
• Choisir un disjoncteur trop faible. Un disjoncteur mal dimensionné peut soit déclencher en permanence, soit laisser passer un courant excessivement dangereux pour les câbles.
• Sous-estimer les besoins futurs. Ne pas prévoir d'emplacements libres pour de futures extensions.
• Ne pas tenir compte de la distance : Pour de longues distances, la chute de tension doit être maîtrisée en augmentant la section du câble.
• Mettre deux interrupteurs différentiels en cascade sur la même ligne. Par exemple, avoir un 63A qui en sortie va vers un 40A pour le tableau atelier. Cette configuration est déconseillée car elle peut compliquer la localisation des pannes et la sélectivité des protections.

Cas pratiques d'alimentation d'un tableau secondaire

• Tableau secondaire pour un étage d'habitation : Dans une maison à plusieurs niveaux, les tableaux divisionnaires par étage améliorent la lisibilité de l'installation. Un disjoncteur de 40 A est généralement suffisant pour alimenter prises et éclairages, à condition que la section de câble soit adaptée.
• Tableau secondaire pour garage ou dépendance : La distance est ici un facteur déterminant. Plus elle est importante, plus la chute de tension doit être maîtrisée. Il est souvent nécessaire d'augmenter la section du câble, même si la puissance demandée reste modérée.
• Tableau secondaire extérieur : L'alimentation extérieure impose des protections supplémentaires contre l'humidité et les agressions mécaniques. Les gaines, les raccordements et le disjoncteur doivent être choisis avec une attention particulière pour résister aux intempéries.

Optimiser sa consommation avec un tableau secondaire bien pensé

L'ajout d'un tableau secondaire coïncide souvent avec l'installation d'équipements qui modifient en profondeur le profil de consommation de votre foyer. Une borne de recharge pour véhicule électrique, une pompe à chaleur ou un chauffe-eau thermodynamique sont des appareils puissants dont l'utilisation peut être optimisée.

C'est là que la flexibilité devient un atout majeur pour votre portefeuille. En choisissant un fournisseur d'électricité qui propose une tarification au prix du marché ("spot"), vous pouvez tirer parti des variations horaires du coût de l'énergie. L'électricité est souvent bien moins chère, voire gratuite, la nuit ou lors des pics de production solaire.

Grâce aux circuits dédiés dans votre nouveau tableau, vous pouvez programmer ces appareils énergivores pour qu'ils fonctionnent durant ces heures creuses. Par exemple, la recharge de votre voiture électrique peut être entièrement décalée la nuit. Cette flexibilité vous permet de payer votre électricité à son "vrai" prix, sans les marges des offres traditionnelles, et de réaliser des économies significatives. Votre tableau secondaire devient alors non plus une simple extension, mais un outil de pilotage intelligent de votre consommation énergétique.

Pourquoi faire appel à un professionnel qualifié ?

Le branchement d'un tableau divisionnaire demande de solides compétences en électricité. Si vous n'êtes pas certain de vos connaissances, faire appel à un électricien qualifié est la meilleure garantie de sécurité. Un électricien expérimenté ne se contente pas de raccorder un tableau. Il analyse la puissance réelle, vérifie la conformité aux normes (NF C 15-100 en France, RGIE en Belgique), anticipe les évolutions possibles et garantit une installation fiable sur le long terme.

L'intervention d'un professionnel est fortement recommandée, voire indispensable, dans les cas suivants :

• Votre installation principale est vétuste (fils en tissu, neutre commun, etc.).
• Vous devez modifier en profondeur le tableau principal pour ajouter le départ.
• Le projet concerne une extension majeure ou une nouvelle construction, car une attestation de conformité électrique (Consuel) sera exigée.

Un professionnel assurera un travail conforme aux normes, engagera sa responsabilité et vous fournira une garantie sur l'installation, ce qui est un gage de tranquillité. N'hésitez pas à demander un devis pour vos travaux électriques pour évaluer le budget nécessaire.
