L'intégration de diodes électroluminescentes (LED) dans les systèmes électriques, qu'il s'agisse de l'automobile ou de projets électroniques divers, soulève des questions fondamentales autour de la gestion du courant et de la tension. En particulier, la compréhension de l'utilité des résistances, leur calcul, et leurs implications pratiques est cruciale pour assurer le bon fonctionnement et la longévité des composants. L'objectif de cet article est de démystifier ces concepts, en se basant sur des expériences vécues et des explications techniques pour offrir une vision complète et accessible, tant pour les novices que pour les passionnés d'électronique.

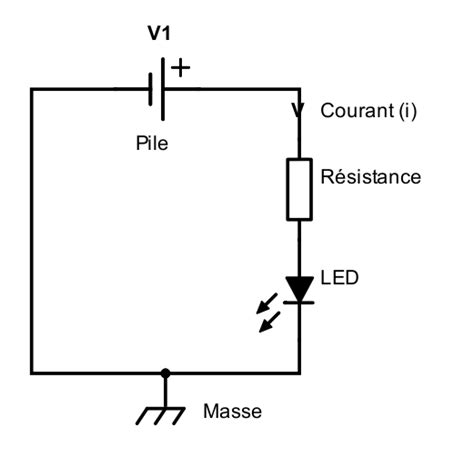

Le Rôle Essentiel de la Résistance en Série avec une LED
Les LED sont des composants semi-conducteurs dont le comportement électrique diffère significativement de celui des ampoules incandescentes traditionnelles. La raison principale pour laquelle une LED a besoin d'une résistance en série est liée à sa tension passante relativement faible. Dans de nombreux circuits et appareils, les tensions disponibles, qui doivent être affichées optiquement par une LED, sont souvent beaucoup plus élevées. Par exemple, si une LED a une tension passante de seulement 2,2 V et est alimentée par une source de 12 V, la tension trop élevée doit être réduite. C'est le rôle de la résistance en série (Rv) : elle doit être dimensionnée de manière à ce que la tension différentielle, soit 9,8 V (12 V - 2,2 V), puisse y être appliquée.
La deuxième raison fondamentale pour l'utilisation d'une résistance en série est la limitation du courant. En effet, en tant que semi-conducteur, une LED ne se comporte pas comme une résistance ohmique de valeur constante. Dès que la tension appliquée est suffisamment élevée et que la LED commence à s'allumer, la résistance interne de la LED diminue drastiquement. Sans une résistance pour limiter ce phénomène, un courant de plus en plus important circulerait dans la LED, ce qui mènerait inévitablement à sa destruction. La résistance en série empêche cela en limitant le courant à travers la diode à la valeur admissible. Il est donc impératif de ne jamais utiliser une LED sans une résistance en série adaptée.
Les LED ont prouvé leur efficacité en tant que témoins optiques depuis des dizaines d'années. Dans différents appareils, elles indiquent la bonne mise sous tension, l'état de fonctionnement ou encore différents états de commutation. Cela n'a rien d'étonnant, car les LED n'ont besoin que de très peu de courant et ne génèrent donc pas de chaleur excessive. De plus, les indicateurs à LED ont une durée de vie extrêmement longue, ils sont robustes et disponibles pour un coût réduit. Mais le secteur professionnel n'est pas le seul à miser sur les LED. Dans le domaine des loisirs, les amateurs d'électronique ne jurent que par les LED lorsqu'il s'agit d'afficher visuellement des signaux électriques ou des tensions.
Calcul de la Résistance et de la Puissance Dissipée
Le calcul de la valeur de résistance nécessaire est assez simple et repose sur la loi d'Ohm, formulée par R = U : I. Pour pouvoir appliquer cette formule, il faut connaître le courant dont la diode électroluminescente a besoin et la tension à dissiper par la résistance. Par exemple, pour une LED avec une tension passante de 2,2 V et un courant souhaité de 20 mA (0,02 A), alimentée par une tension de 12 V, la tension aux bornes de la résistance sera de 12 V - 2,2 V = 9,8 V. La résistance nécessaire serait alors R = 9,8 V / 0,02 A = 490 ohms.
Afin d'obtenir la valeur correcte en ohms lors du calcul, il convient de toujours calculer la tension et le courant en unités de mesure uniformes, c'est-à-dire en volts et en ampères. Dans ce cas, la formule ci-dessus indique 0,02 A et non 20 mA. Les amateurs d'électronique qui calculent souvent des résistances en série travaillent parfois avec des unités de mesure différentes et calculent alors 9,8 : 20 = 0,49. Ce problème peut être résolu facilement par calcul, avec ou sans calculatrice. Il faut toutefois noter que si l'on divise par mA, c'est-à-dire par 1/1000 d'ampère, le résultat est alors mille fois plus élevé, dans notre cas des kiloohms (kΩ).
Outre la valeur en ohms de la résistance en série, une autre valeur importante doit être calculée : la puissance de la résistance en série. La résistance doit convertir en chaleur l'énergie excédentaire dont elle protège la diode électroluminescente. Ici aussi, on travaille avec une formule assez simple : P = U x I. Si nous entrons les valeurs pour la diode électroluminescente mentionnée ci-dessus, nous obtenons 9,8 V x 0,02 A = 0,196 VA ou 0,196 watts.
Il n'existe pas de résistance ayant exactement les mêmes valeurs calculées. C'est pourquoi il faut choisir la valeur immédiatement supérieure en fonction des séries de résistances (séries E). Pour la série E12 avec une tolérance de 10 %, il s'agirait d'une résistance de 560 ohms. Toutefois, comme la tolérance n'est que de ±5 %, la valeur réelle de la résistance peut se situer entre 484,5 et 535,5 ohms. Dans ce cas, la valeur limite inférieure serait encore inférieure à la valeur de résistance calculée de 490 ohms. L'expérience montre que cette valeur serait encore dans la plage verte. En ce qui concerne la puissance, une résistance de la plage de puissance de 0,25 W est tout à fait suffisante. Les résistances câblées de cette classe de puissance présentent un diamètre d'environ 2,5 mm et une longueur d'environ 6,8 mm.
Le terme de résistance en série de la LED indique que le composant doit être monté en amont de la LED. C'est en effet exact, mais ce n'est pas une obligation. Pour que la résistance puisse limiter le courant traversant la LED, il suffit qu'elle soit branchée en série avec la LED. C'est pourquoi les spécialistes parlent de résistance en série. Le raccordement correct de la LED est bien plus important que la décision de monter la résistance série avant ou après la diode. Surtout si la LED doit être alimentée en tension continue.
Electronique COMMENT BRANCHER FACILEMENT plusieurs led comment calculer simplement la résistance.
Problématiques Spécifiques aux Véhicules et à l'Électronique Complexe
Lorsque l'on remplace des ampoules traditionnelles par des LED dans un véhicule, des complications peuvent survenir, notamment avec l'ordinateur de bord (ODB). De nombreux véhicules modernes sont équipés de systèmes de surveillance qui détectent la consommation de courant des ampoules. Si une LED, qui consomme beaucoup moins de courant qu'une ampoule incandescente, est installée, l'ODB peut interpréter cette faible consommation comme une ampoule défectueuse et afficher un message d'erreur. C'est le cas par exemple avec des veilleuses de voiture ou des feux stop.
La solution la plus courante pour "leurrer" le calculateur est d'ajouter une résistance en parallèle avec la LED. Cette résistance dite "de charge" ou "anti-erreur" simule la consommation de l'ampoule d'origine, trompant ainsi l'ODB. Cependant, cela va à l'encontre de l'idée d'économiser de l'énergie, car cette résistance va dissiper une puissance similaire à celle de l'ampoule d'origine, mais sous forme de chaleur plutôt que de lumière. C'est un peu idiot de mettre une charge supplémentaire pour faire des économies d'énergie.
Des expériences montrent que des résistances de 8,2 ohms, utilisées pour remplacer des résistances de plus de 7,1 ohms pour des clignotants, ont "cramé", suggérant une puissance dissipée trop importante pour leur taille nominale. Théoriquement, il faudrait des résistances d'environ 20 W pour ce type d'application, bien qu'en pratique, 10 W suffisent car les clignotants ne restent pas allumés longtemps. Pour des feux stop, un utilisateur a réussi à simuler une résistance de 20W 40 ohms en mettant en série 4 résistances 5W 10 ohms, ce qui a empêché l'ODB de s'allumer. Toutefois, des difficultés subsistent parfois, même avec des résistances correctement dimensionnées, comme l'erreur persistante sur un côté du véhicule, même avec l'ampoule d'origine remontée. Cela souligne la complexité des systèmes électroniques automobiles et la nécessité d'une approche méticuleouse.
Une suggestion alternative à l'utilisation d'une résistance est de mettre une lampe de puissance réduite, juste à ce qui est nécessaire pour "faire plaisir" au calculateur. L'idée est que peut-être, 1W (voire moins) suffit à leurrer l'ordinateur. Cette approche pourrait être plus facile à protéger et dissiperait moins de chaleur sous forme purement résistive. Cependant, l'intégration d'une ampoule peut être moins "clean" esthétiquement qu'une résistance dans certains montages.
La question de la chauffe des résistances est récurrente. Une résistance qui dissipe 3W chauffe, parfois pas mal. Elle est prévue pour supporter, mais il n'est dit nulle part qu'elle peut mettre le feu. C'est à l'utilisateur de prendre les précautions nécessaires. Pour qu'une résistance chauffe peu, elle doit avoir une "très grosse" puissance par rapport à la puissance qu'elle doit dissiper. Pour viser 10W pour dissiper 3W, cela devrait être supportable, mais à contrôler en fonctionnement. Pour obtenir une valeur de résistance spécifique, il est possible de mettre des résistances en parallèle, par exemple 3 résistances de 100 ohms feront environ 33 ohms, ou en série, 3 résistances de 12 ohms pour faire exactement 36 ohms.
Il existe des LED qui intègrent une résistance et peuvent être connectées directement en 12V. Ces solutions simplifient le montage, mais il est toujours important de vérifier les spécifications du fabricant.
Configurations Multiples de LED : Série ou Parallèle ?
En principe, plusieurs LED peuvent se partager une résistance en série. Cela est utile lorsque les diodes sont utilisées par exemple à des fins d'éclairage sur un réseau ferroviaire miniature et qu'elles s'allument donc simultanément et en permanence. Dans ce cas, les LED peuvent être montées en série ou en parallèle. Toutefois, les différentes dispositions ont un impact sur la résistance en série nécessaire.
Lors du montage en série de trois LED, le courant nécessaire de 20 mA circule à travers les trois LED et également à travers la résistance série. Par conséquent, la résistance en série doit être nettement plus petite. Si la tension passante de chaque LED est de 2,2 V, trois LED en série auront une tension passante totale de 6,6 V. Pour une alimentation de 12 V, la tension à dissiper par la résistance sera de 12 V - 6,6 V = 5,4 V. La résistance en série s'élèvera alors mathématiquement à 270 Ω (5,4 V : 0,02 A). L'inconvénient de ce montage est que si l'une des trois LED présente une interruption, tout le circuit électrique est coupé. Le courant ne peut plus circuler et les deux diodes encore intactes ne s'allument plus non plus. Si l'une des LED présente un court-circuit, la tension aux bornes de la résistance en série augmente, ce qui fait circuler un courant plus important dans le circuit, potentiellement dangereux pour les autres LED.
Si les trois LED sont placées en parallèle, chaque LED a tout de même besoin d'un courant de 20 mA. La tension aux bornes des trois LED est toujours de 2,2 V. Par conséquent, un courant total (Ig) de 60 mA (3 x 20 mA) circulera via la résistance en série. La taille de la résistance doit alors être choisie de manière à ce que les 9,8 V nécessaires tombent sur la résistance. Pour garantir cela, la résistance en série doit avoir une valeur mathématique de 163,33 Ω (9,8 V : 0,06 A). Les inconvénients du montage en parallèle sont que si l'une des trois LED présente une interruption, les diodes restantes absorberont un courant trop élevé en raison de la résistance en série beaucoup trop faible pour deux LED. Les diodes lumineuses encore intactes peuvent également être détruites. Si une LED présente un court-circuit, les trois LED sont sombres et la résistance en série doit absorber la pleine puissance d'environ 0,9 W.
Vu sous cet angle, il est tout à fait avantageux de doter chaque LED de sa propre résistance en série, adaptée aux caractéristiques de ladite diode, surtout si le nombre de LED est faible. En effet, si une LED du système tombe en panne, seule cette LED n'émet plus de lumière, sans pour autant perturber ou mettre en danger le fonctionnement des autres diodes.
Cas des Grandes Installations LED et des Drivers

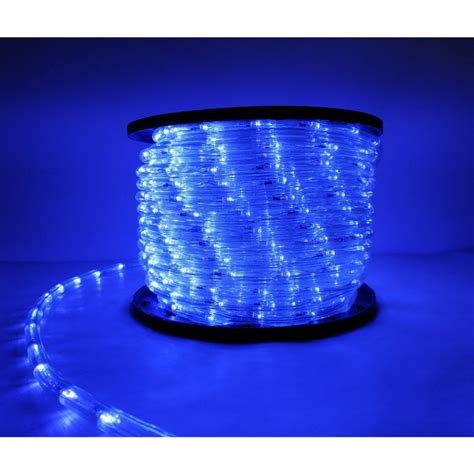

Lorsque de nombreuses LED sont utilisées dans un circuit, comme dans les guirlandes lumineuses de Noël qui peuvent comporter jusqu'à 100 LED, la méthode de résistance individuelle par LED devient peu pratique en raison du coût et du travail d'intégration. Les fabricants de guirlandes lumineuses choisissent alors une autre option : l'alimentation électrique est assurée par un bloc d'alimentation stabilisé dont la tension de sortie est exactement adaptée à la tension passante des LED de la guirlande. La guirlande LED elle-même consiste simplement en une combinaison de montages en parallèle et en série. Par exemple, dans une guirlande de 100 LED, 10 LED sont connectées en parallèle et forment un groupe de LED. Cette construction peut ensuite être utilisée sans problème sur un bloc d'alimentation avec une tension de sortie de 31 V. Cela garantit que la tension passante requise de 3,1 V est disponible sur chacune des LED de la guirlande lumineuse. Il est toutefois important que le nombre de LED défectueuses ne devienne pas trop important au fil du temps, car plus il y a de diodes défectueuses, plus les diodes restantes doivent prendre le relais, ce qui peut les endommager.
Pour de nombreuses LED haute puissance, les caractéristiques techniques omettent souvent d'indiquer la tension passante. C'est pourquoi ces LED ne sont pas reliées à une résistance en série, mais, tout comme les luminaires à LED, à un pilote de LED adapté à l'intensité du courant. En tant que source de courant constant, le conducteur de LED régule automatiquement la tension de sortie jusqu'à ce que l'intensité de courant nécessaire à la LED soit atteinte. Le fait qu'une ou plusieurs LED soient connectées en série à la sortie est sans incidence. Ces drivers sont particulièrement utiles pour des applications nécessitant une grande efficacité et une protection optimale des LED.
Electronique COMMENT BRANCHER FACILEMENT plusieurs led comment calculer simplement la résistance.
Précautions et Bonnes Pratiques
Il est crucial de toujours surdimensionner la puissance d'une résistance par rapport à la puissance qu'elle doit réellement dissiper. Pour que les résistances ne chauffent pas excessivement, il est souvent recommandé de prendre une puissance nominale double de celle théoriquement nécessaire. Par exemple, si une résistance doit dissiper 2W, il est préférable d'en choisir une de 5W. Cela permet une meilleure dissipation de la chaleur et prolonge la durée de vie du composant. Il est également important de s'assurer que les résistances ne sont pas confinées ni isolées thermiquement. Leur surface chauffée doit pouvoir être refroidie par l'air ambiant, de préférence un courant d'air.
Les valeurs des résistances sont normalisées. Pour une valeur calculée de 36 ohms, les valeurs normalisées les plus proches sont généralement 33 ou 39 ohms. Il est important de choisir la valeur la plus proche qui convient à l'application. La précision des calculs est fondamentale, mais la flexibilité dans le choix des composants est également nécessaire, car il n'existe pas toujours de résistance ayant la valeur exacte calculée.
Dans certains cas, comme pour le voyant ABS d'un tableau de bord, le remplacement d'une lampe témoin par une LED + résistance peut entraîner des comportements inattendus, où le voyant semble toujours allumé. Cela peut indiquer une détection plus sophistiquée du système du véhicule qui ne se contente pas d'une simple simulation de résistance. Dans ces situations, une compréhension approfondie du fonctionnement du calculateur automobile est nécessaire pour trouver une solution adéquate. La complexité des systèmes électroniques modernes exige une approche prudente et une recherche approfondie avant toute modification, surtout sur des véhicules de société où les "bidouilles" peuvent avoir des conséquences inattendues.
