Les Soupapes du Motoculteur : Causes et Solutions d'une Fermeture Défectueuse

Le motoculteur, outil indispensable pour l'entretien du jardin, peut rencontrer divers dysfonctionnements au fil de son utilisation, notamment au niveau de ses soupapes. Ces composants essentiels contrôlent le flux de vapeur de carburant dans la chambre de combustion et le flux de gaz d'échappement quittant le moteur. Une soupape qui ne se ferme pas correctement peut entraîner une perte significative de puissance et, à terme, immobiliser la machine. Comprendre les causes de ce problème et les solutions associées est crucial pour tout utilisateur de motoculteur thermique.

Le Rôle Crucial des Soupapes et les Conséquences d'une Défaillance

Les soupapes sont des éléments fondamentaux du moteur à combustion interne. Elles agissent comme des portes, s'ouvrant et se fermant au moment précis pour permettre l'admission du mélange air-carburant et l'évacuation des gaz brûlés. Si une soupape ne se ferme pas hermétiquement, cela a des répercussions directes sur la performance du moteur. Une perte de compression, l'un des symptômes les plus directs, peut se manifester par une diminution notable de la puissance, des calages répétés, voire l'impossibilité de démarrer le moteur. Un utilisateur a ainsi pu constater que sa machine, après avoir bien marché pendant 3 heures mais avec une puissance jugée faible, a subitement vu sa puissance baisser en quelques minutes avant de caler, redémarrer puis caler de nouveau, et finalement ne plus avoir de puissance du tout, avec une compression nulle. Dans ce cas précis, la soupape d'admission ne fermait plus du tout.

Causes Possibles d'une Soupape qui Ferme Mal

Plusieurs facteurs peuvent expliquer pourquoi une soupape de motoculteur ne se ferme pas correctement, allant de l'usure mécanique aux dépôts de carbone.

Problèmes de Jeu des Soupapes

Chaque soupape du moteur a une plage de jeu spécifiée qui permet l'expansion due à la chaleur. Si le jeu des soupapes est trop important, la soupape risque de ne pas se fermer hermétiquement, ce qui entraînera une perte de compression. Des ajustements réguliers du jeu des soupapes sont nécessaires pour garantir le bon fonctionnement des soupapes. Un mauvais réglage du jeu de la soupape peut en être la cause, ou bien la bague de siège de soupape et le guide soupape n’ont pas été centrés. Un jeu de guidage de la soupape trop grand ou trop faible peut également avoir de graves conséquences.

Usure des Sièges de Soupape

Les sièges de soupape, situés dans la culasse, fournissent une surface d'étanchéité pour les soupapes. Au fil du temps, ces sièges peuvent s’user et devenir inégaux, empêchant la vanne de se fermer hermétiquement. La remise en état du siège de soupape peut être nécessaire pour restaurer une bonne étanchéité. Si la face de la soupape ne résiste pas aux contraintes thermiques et mécaniques, elle peut se déformer vers l'intérieur.

Usure des Guides de Soupape

Les guides de soupape soutiennent les soupapes et aident à maintenir leur alignement dans la culasse. Si les guides s'usent, les vannes peuvent vaciller ou se déplacer de manière incorrecte, entraînant une fermeture inadéquate de la vanne. Une usure excessive du guide peut nécessiter un remplacement ou un alésage professionnel. La tige et la queue de la tige s'usent unilatéralement, et il peut se produire une corrosion de friction sur la tige et un affaiblissement de la soupape dans cette zone.

Soupapes Pliées ou Endommagées

Un impact physique ou une surchauffe grave du moteur peut provoquer la courbure des soupapes. Lorsqu'une vanne est pliée, elle peut ne pas s'asseoir correctement lorsqu'elle est fermée, ce qui entraîne une fermeture inadéquate. Les vannes tordues doivent souvent être remplacées pour rétablir leur bon fonctionnement. Dans le cas mentionné précédemment, la queue de la soupape ne semblait pas tordue, l'écart étant le même en tournant la soupape.

Ressorts de Soupape Faibles ou Mal Positionnés

Les ressorts de valve aident à maintenir la tension appropriée pour garantir que les valves se ferment hermétiquement. Si les ressorts s’usent ou s’affaiblissent, ils risquent de ne pas exercer suffisamment de force pour fermer complètement la vanne. Dans de tels cas, le remplacement des ressorts de soupape est nécessaire. Il est également possible que le ressort n'ait pas été correctement mis en place lors du montage. Le temps d'attente avant le démarrage du moteur (au moins 30 min.) n'a pas été respecté après le montage des poussoirs. En cas de réutilisation de demi-cônes usés, le raccordement à pince peut se désolidariser.

Dépôts de Carbone et Gommes

Au fil du temps, des dépôts de carbone peuvent s'accumuler sur les surfaces de la vanne, interférant avec une fermeture correcte. Ces dépôts peuvent empêcher la vanne de se fermer hermétiquement contre le siège de vanne. Un entretien régulier et un nettoyage périodique au charbon peuvent aider à prévenir ce problème. Les dépôts gommeux sur la soupape d'admission vont de pair avec une diminution des performances du moteur, souvent parce que le moteur a fonctionné avec de l'essence usagée. C'est également lié au carburant qui se dégrade rapidement et s'oxyde sur la soupape. Les gaz de combustion qui passent le long du siège de la soupape chauffent la face de la soupape, entraînant la soupape à ne pas se fermer correctement, surchauffer et brûler dans la zone du siège. Suite aux radiations incidentes des gaz brûlants, des carbonisations importantes peuvent se produire au niveau du guidage de la tige.

Manque de Lubrification

Un manque de lubrification peut entraîner une dureté mécanique et un grippage de la tige de soupape dans le guide, empêchant une fermeture fluide et complète.

Joints de Soupape Défectueux

Les joints de soupape sont conçus pour empêcher l’huile de pénétrer dans la chambre de combustion et pour réguler la lubrification. Si les joints de soupape sont usés ou endommagés, ils risquent de ne pas fournir une étanchéité adéquate, ce qui entraînerait une entrée d'huile dans la chambre et affecterait la fermeture de la soupape. Le remplacement des joints défectueux peut être nécessaire.

Diagnostic et Inspection des Soupapes

Pour inspecter correctement les soupapes du moteur en vue d'un entretien ou d'une réparation, vous devez les retirer du moteur. Il est impératif de toujours lire le(s) manuel(s) du moteur et de l'équipement avant de démarrer, d'utiliser ou d'entretenir votre moteur ou votre équipement afin d'éviter des blessures ou des dommages matériels.

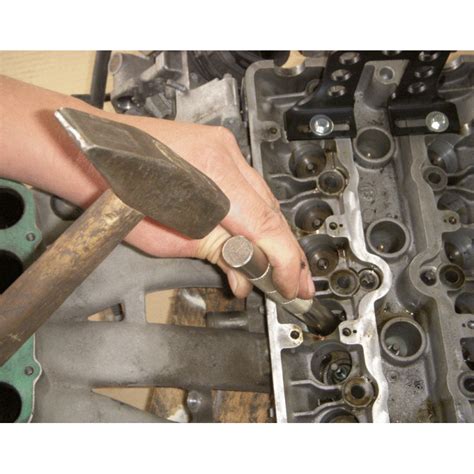

Procédure de Dépose des Soupapes (basée sur le Briggs & Stratton Intek 6-HP monocylindre à soupapes en tête)

La conception des soupapes en tête varie d'un modèle de moteur à l'autre, et les pièces et les étapes d'entretien de votre cylindre à soupapes en tête peuvent différer de cette approche.

1. Préparation du moteur : Déposez les boulons de la culasse et retirez les autres boulons des composants du moteur pour atteindre la chambre des soupapes.
2. Accès aux culbuteurs : Déposez les boulons des culbuteurs à l'aide d'une clé à douille ou d'un tourne-écrou.
3. Dépose des chapeaux de soupapes : Déposez les chapeaux de soupapes (le cas échéant).
4. Compression du ressort de soupape :
   • Si votre moteur utilise un dispositif de retenue en trou de serrure, utilisez vos pouces pour presser la retenue du ressort et le ressort de soupape sur l'une des soupapes. Alignez la grande fente du dispositif de retenue avec la tige de soupape et relâchez lentement le ressort de manière à ce que la tige glisse dans la grande fente.
   • Alternativement, glissez la mâchoire supérieure du compresseur de ressort de soupape sur le haut de la chambre de soupape et la mâchoire inférieure entre le ressort et la bague de retenue. Tournez la poignée du compresseur de ressort de soupape dans le sens des aiguilles d'une montre pour comprimer le ressort.
   • Ensuite, faites glisser le dispositif de retenue hors de la soupape en le déplaçant à l'aide d'une pince à bec effilé de manière à ce que la grande partie du trou de serrure se trouve directement au-dessus de la tige. Il faut un peu de patience pour retirer les soupapes des dispositifs de retenue en trou de serrure.
5. Retrait du ressort et de l'outil : Le compresseur de ressort de soupape bloquant le ressort, retirez l'outil et le ressort de la chambre.
6. Dépose de la culasse : Déposez les boulons de la culasse et retirez la culasse en la faisant basculer avec les mains. Si nécessaire, desserrez la culasse en la frappant à l'aide d'un marteau à face de nylon.
7. Inspection : Déposez et inspectez les soupapes, les guides et les sièges en suivant les étapes ci-dessous.

Inspection Approfondie des Soupapes

Avant d'essayer de réparer vos soupapes, examinez-les attentivement.

1. Assise irrégulière : Vérifiez que la face de la soupape ne présente pas une assise irrégulière. Le motif autour de la face doit être égal à la tête de la soupape et d'une épaisseur égale sur tout le pourtour.
2. Usure de la tige de soupape : Passez un ongle ou une carte de crédit le long de la tige de la soupape une fois que vous l'avez nettoyée. Si vous sentez une arête, la tige de soupape est usée et doit être remplacée.
3. Surfaces de la face et du siège : Examinez les surfaces de la face et du siège de la soupape.
4. Ressorts de soupape : Vérifiez que les deux ressorts de soupape sont droits.

Solutions et Réparations

Selon le diagnostic, différentes solutions peuvent être envisagées pour remédier à une soupape qui ferme mal.

Rodage des Soupapes

Le rodage des soupapes permet d'éliminer les rayures et piqûres mineures sur la face et le siège des soupapes afin de restaurer leur capacité à assurer l'étanchéité de la chambre de combustion.

1. Préparation : Mouiller l'extrémité de la ventouse de l'outil de rodage et la placer sur la tête de la soupape.
2. Opération : Faites tourner la soupape d'avant en arrière entre vos mains plusieurs fois.
3. Vérification : Nettoyez fréquemment la surface et vérifiez vos progrès.
4. Nettoyage final : Une fois le rodage terminé, nettoyez soigneusement les soupapes avec un solvant pour vous assurer que TOUS les résidus d'abrasif ont été éliminés.

Un utilisateur a tenté cette méthode sans ventouse ni pâte, en fixant la soupape sur une perceuse pour refaire un contact "brillant" avec un abrasif à l'eau 600 très fin. Cependant, la soupape d'admission ne se mettait pas bien en place, ne rentrant pas complètement sur son siège sauf en poussant très fort, avec un effet ressort et un cran. Cela suggère un problème plus profond que de simples rayures, potentiellement lié à l'alignement ou à l'usure du guide.

Nettoyage des Dépôts

Si des dépôts de calamine ou de gomme sont la cause, un nettoyage minutieux est nécessaire. Pour résoudre le problème des dépôts de charbons, nettoyez la bougie en la trempant dans un récipient rempli de benzène puis brossez les électrodes avec une brosse en matière plastique. Pour les soupapes, un nettoyage avec un solvant après dépose est essentiel.

Remplacement des Composants Usés

Si la tige de soupape est usée, les sièges sont trop endommagés, les guides sont excesssivement usés, les soupapes sont pliées ou les ressorts sont faibles, le remplacement des pièces défectueuses est inévitable.

Réglage du Jeu des Soupapes

Le réglage du jeu des soupapes est une étape cruciale après toute intervention sur ces dernières, surtout après un rodage qui enlève une petite quantité de matériau des surfaces de la face et du siège de la soupape.

1. Positionnement du piston : Chaque soupape étant installée dans son guide dans le cylindre, tournez le vilebrequin (dans le sens des aiguilles d'une montre, vu de l'extrémité volant du vilebrequin) jusqu'au point mort haut. Les deux soupapes doivent être fermées.
2. Descente du piston : Relâchez le ressort de frein. Insérez un tournevis étroit dans le trou de la bougie et touchez le piston. Tournez le volant dans le sens des aiguilles d'une montre au-delà du point mort haut jusqu'à ce que le piston soit descendu d'un quart de pouce.
3. Vérification du jeu : Vérifier le jeu des soupapes en plaçant une jauge d'épaisseur entre la tête de soupape et le culbuteur.
4. Réglage : Réglez les jeux en fonction des besoins en tournant la vis du culbuteur.
5. Ajustement de la tige de soupape (si nécessaire) : Si le jeu est insuffisant, retirez la soupape et rectifiez ou limez l'extrémité de la tige de soupape pour augmenter le jeu.

Lubrification

Une fois que les différentes pièces de la soupape ont été soigneusement nettoyées, lubrifiez les tiges et les guides de soupape à l'aide d'un lubrifiant pour guides de soupape.

Réinstallation des Soupapes

La réinstallation des soupapes doit être effectuée avec soin, en respectant les étapes suivantes :

1. Préparation : Vérifiez que les tiges et les guides de soupapes sont exempts de débris et de bavures.
2. Installation des joints : Lubrifiez le diamètre intérieur de chaque joint de tige de soupape (le cas échéant) avec de l'huile moteur et installez les joints sur les tiges de soupape.
3. Réinstallation des soupapes et ressorts :
   • Si les soupapes sont munies d'un dispositif de retenue en trou de serrure, utilisez les deux pouces pour comprimer le ressort jusqu'à ce que la tige de soupape passe par la grande extrémité de la fente du trou de serrure. Vérifiez que l'élément de retenue est entièrement engagé dans la rainure de la tige de soupape. Répétez cette étape pour l'autre soupape.
   • Si des goupilles sont utilisées, insérer chaque goupille à l'aide d'une pince à bec effilé. Abaissez le ressort jusqu'à ce que le dispositif de retenue s'insère autour de la goupille ou du dispositif de retenue de type automobile. Le port de lunettes de sécurité est absolument nécessaire.
4. Installation du guide de la tige de poussée : Placez le guide de la tige de poussée sur la culasse et fixez les boulons de montage à l'aide d'une clé dynamométrique. Le type de tige de poussée varie selon le moteur : pour les monocylindres à soupapes en tête (séries 260700, 261700), la tige de poussée supérieure (échappement) est creuse ; pour les Vanguard V-Twin (tous modèles sauf 540000, 610000), les tiges de poussée des soupapes d'échappement sont en aluminium.
5. Serrage de la culasse : Enduisez le filetage des boulons de la culasse de lubrifiant pour guide de soupape. Serrez les boulons de la culasse par étapes, à l'aide d'une clé dynamométrique. Tournez chaque boulon de quelques tours, puis passez au boulon suivant jusqu'à ce que chaque boulon soit bien serré. Consultez votre manuel d'utilisation pour connaître les spécifications du couple de serrage final.
6. Installation des capuchons : Installez les capuchons sur les extrémités des soupapes et essuyez tout lubrifiant.

Problèmes Annexes et Vérifications Générales

Au-delà des soupapes, d'autres éléments du motoculteur peuvent entraîner des dysfonctionnements similaires ou contribuer à la défaillance des soupapes.

Système de Carburant

Le dispositif de carburation est une partie importante de votre équipement, car c’est l’ensemble qui alimente le bloc moteur. Si le moteur ne démarre pas ou manque de puissance, un souci peut venir d’un mélange air-essence trop ou pas assez riche. Vérifiez en premier lieu que l’essence que vous utilisez est neuve et que le mélange air-carburant est bien dosé. Si le mélange n’est pas assez riche, cela peut provenir de filtres trop encrassés. Faire la vidange du dispositif de carburation permet d’enlever tout ce qui est impureté qui peut boucher les gicleurs et les pompes. Vérifiez que les soupapes s’ouvrent et se ferment quand on fait varier la manette du starter. Si les soupapes ne s’ouvrent et ne se ferment pas, c’est que le dispositif de carburation est probablement défectueux et il faut le remplacer. Si l'essence ne se déverse pas ou se déverse mal sous la durite d'alimentation, la durite doit être obstruée ou le filtre à carburant est bouché.

Système d'Allumage

Si le moteur ne tourne pas, il faut vérifier qu’il y a production d’étincelle de qualité, à savoir, franche et bleutée. Pour cela, utilisez des gants de protection et dévissez la bougie à l’aide d’une clé adaptée. Tenez-la par son câble et contre une ailette du moteur et actionnez le système de lancement. Si vous observez un écartement anormal des électrodes, c’est que l’allumage ne se fait plus normalement. La présence de calamine nuit au bon fonctionnement de la bougie. Ces dépôts empêchent la génération d’un courant de qualité. Ils apparaissent après une période d’utilisation relativement longue. Si l’apparition de dépôts se fait fréquemment, pensez à vérifier les réglages du dispositif de carburation parce qu’il peut s’agir d’un souci de carburation trop riche. Si une étincelle apparaît, mais que le moteur ne démarre pas, le dispositif d’allumage ne fonctionne plus, il faut le changer. Dans le cas contraire, le souci provient du volant moteur. Les charbons pour motoculteur thermique et les condensateurs sont indispensables pour faire fonctionner l’appareil. Ces composants deviennent souvent défectueux suite à un blocage du moteur dû à la coupe de morceau de bois trop épais.

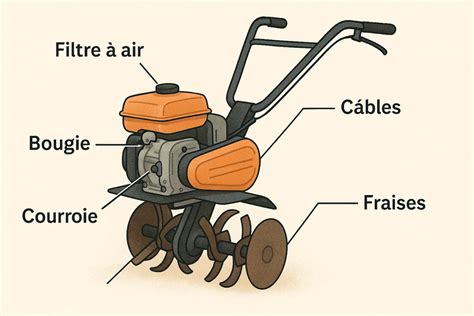

Problèmes de Transmission

Le motoculteur, équipé d’un jeu de fraises, possède deux ponts de transmission : un pour entraîner les roues, un pour entraîner les fraises. Si les fraises sont bloquées, démontez le carter du pont en question pour avoir accès à ses composants. La chaîne/courroie assure la transmission du mouvement entre chaque poulie réductrice. Si elle est endommagée, il faut de suite la remplacer. Chaque poulie est fixée à un arbre par l’intermédiaire de goupille. Si la goupille est endommagée, la poulie n’est plus stable et peut ainsi bloquer tout le pont. Pensez à vérifier l’huile dans la boîte de pont. Un manque de graissage pourrait expliquer le fait que le pont soit bloqué lors d’un effort supérieur à la normale. L’embrayage est le système qui permet d’accoupler l’arbre des fraises avec l’arbre de transmission. Vérifiez que la clavette d’embrayage n’est pas endommagée. Il se pourrait bien que les roulements de l’arbre de la vis sans fin de transmission ou les bagues de réglage soient défaillants.

Le Moteur en Général

On peut considérer le moteur comme étant le cœur de la machine. Si cette pièce ne fonctionne pas, alors autant prendre votre bêche. Quand vous tirez sur sa poignée, il y a trois possibilités : le système de lancement fonctionne bien, il y a trop de résistance ou aucune de résistance du tout. Si cette pièce est bloquée, vérifiez tout d’abord que rien ne gêne son mouvement. Il a été suggéré que le moteur a peut-être pas mal chauffé, sans serrage, peut-être à cause de brins d'herbe haute très secs qui empêchaient un bon refroidissement en s'accumulant partout.

Il est important de noter que chaque moteur peut présenter des facteurs spécifiques contribuant à une fermeture hermétique des soupapes. Il est recommandé de consulter le constructeur du véhicule ou un mécanicien qualifié pour un diagnostic précis et les réparations appropriées pour résoudre le problème spécifique. EURL Jean-Yves Motoculture, expert en Motoculture de Plaisance, Voiture sans Permis, Cycles et Scooters, et partenaire de marques comme Staub/Oleomac, Stiga, MTD et Aixam, souligne l'importance de ces vérifications pour l'entretien de votre équipement.
