Le thermostat électronique de chauffe-eau à bulbe avec affichage numérique : Fonctionnement, Réglage et Maintenance

Le thermostat est une pièce essentielle au bon fonctionnement d'un chauffe-eau, un dispositif de régulation capable de mesurer la température de l'eau. Il assure le maintien de l’eau chauffée à la bonne température lors du cycle de chauffe. Qu'il soit mécanique ou électronique, à sonde, à canne ou à bulbe, il s’adapte à tout type de chauffe-eau (électrique, au gaz, thermodynamique ou solaire). Ce composant permet de réaliser des économies d’énergie sans perte de confort thermique à l’usage. Comprendre son fonctionnement, savoir le régler et le tester est crucial pour garantir la longévité et l'efficacité de votre installation de production d'eau chaude.

Les différents types de thermostats de chauffe-eau

Il existe différents types de thermostats aux fonctionnements distincts, chacun adapté à des besoins et des technologies spécifiques. On distingue trois types principaux de thermostats : à canne, à bulbe et électronique.

Le thermostat électromécanique à bulbe ou à tige

Le thermostat électromécanique offre un contrôle précis de la température de consigne du chauffe-eau. Il se décline en deux versions principales :

Le thermostat à canne (à tige ou embrochable)

Ce modèle est le plus courant sur les ballons domestiques. Il est composé d’une tige munie d’une sonde de température. Le thermostat à canne utilise deux métaux qui se dilatent différemment en fonction de la chaleur. La dilatation différentielle de ces métaux permet au thermostat d'ouvrir ou de fermer ses contacts, interrompant si besoin le chauffage de l'eau. La longueur de la tige varie en fonction de la taille de la cuve du chauffe-eau à accumulation. Ce modèle de thermostat mécanique est simple d’utilisation et également le moins cher du marché. Dès la température de consigne atteinte, le thermostat coupe la résistance électrique ou le brûleur. Cependant, en cas de surchauffe du chauffe-eau, il doit être réarmé manuellement. La plage de régulation de ce système de régulation à canne ou embrochable se situe généralement entre 40°C et 120°C.

Le thermostat à bulbe (ou capillaire)

Le thermostat à bulbe fonctionne grâce à un liquide dont le volume varie avec la température. Il comprend deux composants : d’un côté le bulbe équipé d’une sonde ou d’un capteur contenant un liquide réactif à la chaleur, de l’autre un tube qui le relie au chauffe-eau. Au bout du thermostat se trouve un capillaire composé d'un bulbe. Dans ce bulbe se trouve une certaine quantité de liquide, réagissant à l'eau dans le ballon. C’est cette variation de volume qui permet d’ouvrir ou de fermer les contacts du thermostat, afin de contrôler le chauffage de la résistance du chauffe-eau. Le thermostat à bulbe pour chauffe-eau est un peu plus précis qu’un modèle à canne. Votre appareil de régulation ou de sécurité de chauffe-eau peut comporter un bulbe avec une longueur variable et un diamètre spécifique (exprimés en millimètres généralement).

Le thermostat électronique

Le dispositif électronique de contrôle et de régulation de la température est bien plus évolué que la version mécanique à tige ou à bulbe capillaire. Le thermostat électronique fonctionne grâce à une thermistance, un composant électronique dont la résistance électrique varie en fonction de la température. La thermistance fait office de capteur et permet une régulation précise de la température. Équipé d’une sonde, le thermostat électronique intégré va capter la température ambiante et réguler le rythme de l’appareil afin que la chaleur diffusée soit uniforme. Ce type d'équipement est un dispositif électronique dont le but est de régler la température d'un radiateur de manière très fine. Il est plus fiable qu'un thermostat mécanique, car ce dernier est moins précis sur le degré de température de votre pièce. Il n'est pas rare de constater un écart de 2 ou 3°C sur un thermostat mécanique, alors que la différence avec un thermostat électronique est de plus ou moins 0,5°C.

Généralement doté d’un affichage digital pour faciliter son utilisation, le thermostat électronique vous renseigne sur la température ambiante et celle souhaitée. Le pilotage du thermostat à distance peut se faire via le mode connecté disponible sur certains modèles. Le thermostat de chauffe-eau connecté dispose de fonctionnalités innovantes : réglage de température sur des plages horaires, pilotage à distance, voire un calcul de la quantité d’eau chaude disponible dans le réservoir. Selon les modèles, ce thermomètre peut être réglé manuellement ou de façon programmée. Un appareil incluant un système de programmation présente de nombreux avantages, puisque vous êtes ainsi en mesure de planifier les températures intérieures de manière précise en fonction de vos envies.

Le thermostat doit correspondre à la technologie du chauffe-eau. Ainsi, un ballon d'eau chaude ancien ne peut pas être équipé d'un thermostat de dernière génération. Il faut donc opter pour un modèle à bulbe ou à canne, dont le prix est assez abordable. Les chauffe-eaux récents, quant à eux, sont généralement équipés d'un thermostat électronique.

Prix et marques des thermostats de chauffe-eau

Les prix d'un thermostat à tige ou à bulbe pour chauffe-eau varient entre 30 € et 100 € en moyenne suivant les marques et les modèles. Pour les thermostats électroniques, les prix sont plus élevés, allant de 105 € à 160 € pour des modèles connectés. Des marques comme Atlantic, De Dietrich, Acapulco, Ariston, Sauter, Thermor et ELM.Blanc proposent une large gamme de thermostats adaptés aux différents types de chauffe-eau.

Thermostat de sécurité vs. Thermostat de régulation

La quasi-totalité des thermostats de chauffe-eau disposent de deux organes avec des rôles distincts. Le thermostat de régulation assure le démarrage et l’arrêt du cycle de chauffe et le maintien de la température de consigne. De l’autre, un thermostat de sécurité évite la surchauffe du chauffe-eau et les risques de brûlures à l’ouverture d’un robinet. La sécurité thermique utilise une lamelle bimétallique qui coupe le circuit en cas de surchauffe. Elle ne se réarme pas seule. Si vous entendez un clic, le thermostat n’est peut-être pas défectueux. Un technicien intervenant en Île-de-France rapporte qu’environ un appel sur cinq pour panne de chauffe-eau se résout par un simple réarmement de la sécurité thermique, sans remplacement de pièce.

Réglage de la température du chauffe-eau

Le réglage du système de régulation est une étape essentielle pour obtenir un bon confort thermique, tout en contrôlant la consommation du chauffe-eau. C’est pourquoi il est essentiel d’ajuster précisément la température de son chauffe-eau, afin d’éviter les surconsommations et de préserver à la fois son confort et son budget.

La température idéale

De manière générale, la température idéale d’un chauffe-eau se situe entre 55°C et 60°C.

• En dessous de 50°C : L’eau n’est pas suffisamment chauffée pour éliminer tout risque de prolifération de bactéries et in fine de maladies comme la légionellose. À partir de 40°C, cette bactérie cesse de se reproduire mais n'est pas détruite. Pour éviter des problèmes de légionellose, il est fortement conseillé de régler la position de la température du chauffe-eau sur 60°C. Une eau trop froide peut être à l’origine du développement de bactéries qui peuvent entraîner des risques de légionellose (une infection pulmonaire qui peut être grave).
• Au-dessus de 65°C : La température du réservoir peut augmenter les dépôts de calcaire et d’entartrage de la cuve. D’autre part, une température du thermostat trop élevée peut entraîner une consommation d’énergie excessive. Vous risquez de faire flamber votre facture d’électricité ou de gaz ! Une eau trop chaude peut quant à elle présenter des risques de brûlures, favoriser les dépôts de calcaire et entraîner une surconsommation électrique du chauffe-eau.

Alors pas de doute, on ne rigole pas avec la température du ballon d’eau chaude ! On fait le nécessaire pour maintenir une eau chaude sanitaire à une température située entre 55 et 60°C.

Réglage selon le type de thermostat

Le réglage de la température dépend du type de thermostat intégré au chauffe-eau.L'emplacement du thermostat se trouve généralement sous l’appareil. Pour y accéder, il faut retirer le capot en plastique.

Pour un thermostat mécanique

Sur certains modèles, il y a une mollette de réglage alors que d'autres comportent une vis de réglage à faire tourner. Vous pouvez régler la température via une molette graduée ou une mollette avec les signes « + » ou « - ». Ce type de commande est assez imprécis. Il sera nécessaire de vérifier la température en sortie du robinet à l’aide d’un thermomètre après quelques jours.

Pour régler un thermostat de chauffe-eau de 1 à 5, il est conseillé de positionner la mollette sur le point 3. Ce niveau permet d’avoir une température de consigne située entre 55 et 60°C en moyenne. Dans le doute, faites appel à la notice d’utilisation du thermostat fournie par le constructeur. En effet, quelles que soient la capacité de l’équipement et ses spécificités, le fabricant conçoit le produit pour assurer les températures réglementaires (entre 55 et 60°C). De ce fait, on peut dire qu’un réglage à 3 correspond généralement à la température souhaitée.

Si vous constatez une température inférieure à 55 °C, positionnez le curseur vers le 4 pour augmenter la température. Si l’eau dépasse les 60 °C, placez le curseur légèrement vers le 3 pour réduire la température. Vérifiez à nouveau la température en passant le thermomètre sous l’eau chaude.

Pour les molettes indiquant juste + ou -, c'est encore plus approximatif. Il est nécessaire de prendre la température à la sortie d’un robinet avant d’effectuer le réglage. En fonction de la température observée, vous devez ensuite effectuer des ajustements (vers le + ou le - en fonction de la température constatée), en tâtonnant, jusqu’à obtenir une température située entre 55 et 60 °C.

Pour un thermostat électronique

Le réglage s’effectue via un panneau digital. Vous pouvez sélectionner une température manuellement au degré près, ou faire votre choix entre plusieurs modes avec une température de consigne dédiée (Eco, Confort, Absence). Les thermostats électroniques ou connectés sont très faciles à régler grâce à leur interface ou leur application.

Précautions avant réglage

Avant de vous lancer dans le réglage de la température de votre chauffe-eau, il est impératif de couper l’alimentation électrique de l’appareil. Pour cela, il est généralement nécessaire de vous rendre au niveau de votre compteur électrique. Il convient alors de mettre le contacteur de votre ballon d’eau chaude en position 0 pour couper son alimentation en électricité ou de couper tout le courant (dans les logements anciens). Un bon bricoleur est un bricoleur vivant. Une fois que cela est fait, vous pouvez vous rendre au niveau de la cuve du chauffe-eau : c’est ici que vous pourrez réaliser vos réglages de température.

Économies d'énergie

La régulation de la température du ballon d’eau chaude entre 50 et 55°C suffit pour profiter d’un confort thermique et réduire de quelques euros le montant de sa facture d’énergie annuelle. Pour optimiser davantage, vous pouvez également changer vos habitudes de consommation et changer de fournisseur d’énergie. Il est également recommandé de changer pour un modèle de chauffe-eau plus économique que l’électrique ou le gaz : CE thermodynamique ou solaire.

Tester et diagnostiquer un thermostat de chauffe-eau

Après quelques années de bons et loyaux services, un chauffe-eau peut montrer quelques signes de faiblesse. Une eau tiède qui peine à se réchauffer, un cycle de chauffe qui fonctionne par à-coups… Autant de symptômes qui peuvent révéler une panne du thermostat électronique ou mécanique. Si votre chauffe-eau ne fournit plus d’eau chaude alors que l’alimentation fonctionne, le thermostat figure parmi les causes probables. Un thermostat défaillant peut provoquer une absence d’eau chaude, une surchauffe ou des coupures répétées au tableau électrique.

Symptômes d'un thermostat défaillant

• Absence totale d’eau chaude : Le thermostat ne ferme plus le circuit. L’alimentation ne parvient plus à la chauffe. Le voyant orange est éteint : Contrôlez la présence de tension d’alimentation en entrée du thermostat électronique. Si la tension d’alimentation est correcte, le thermostat est hors service. Vous constatez une absence de tension à l’entrée du thermostat : l’origine du problème est liée à votre installation électrique et non du chauffe-eau.
• Eau anormalement chaude : Le thermostat ne coupe plus le circuit à la bonne température. L’eau chauffe au-delà de la consigne.
• Disjonctions répétées : Le disjoncteur dédié au chauffe-eau saute régulièrement.
• Pas d'affichage sur votre Malicio : Si le chauffe-eau est un Malicio et qu'il n'affiche plus rien, cela peut indiquer un problème avec le thermostat électronique. Si la sonde n’est pas cassée ou humide, il faut remplacer l'ensemble du thermostat électronique complet. Si la sonde est humide, qu'il y a des traces de rouille ou que la sonde est cassée dans le doigt de gant, il faut remplacer l'ensemble du thermostat électronique complet et le corps de chauffe.

Méthodes de test

Le test de continuité nécessite peu de matériel. Aucun outil spécialisé n’est requis, si ce n'est un multimètre en mode ohmmètre. Le thermostat ouvre ou ferme le circuit électrique pour réguler la température de l’eau. Concrètement, il coupe l’alimentation quand l’eau atteint la bonne température.

Étape 1 : Couper l'alimentation électrique

Coupez impérativement l’alimentation électrique au disjoncteur avant toute intervention sur le thermostat. Basculez le disjoncteur dédié au chauffe-eau sur la position « Off ». La norme NF C 15-100 impose un circuit dédié avec disjoncteur différentiel 30 mA et mise à la terre. Le différentiel 30 mA détecte les fuites de courant vers la terre - par exemple via l’eau en cas de défaut d’isolation - et coupe l’alimentation avant que le courant de fuite n’atteigne un seuil dangereux.

Étape 2 : Vérifier l'absence de tension

Utilisez votre multimètre en mode voltmètre (calibre supérieur à 300 V alternatif) pour confirmer qu’aucune tension n’arrive aux bornes.

Étape 3 : Accéder au thermostat

Retirez le capot de protection situé sous le ballon.

Étape 4 : Déconnecter le thermostat

Débranchez les connecteurs des bornes. Sortez délicatement le thermostat de son logement.

Étape 5 : Réarmer la sécurité thermique (si présente)

Avant de tester, appuyez sur le bouton de sécurité thermique du thermostat. Un « clic » indique que la sécurité était enclenchée. Les thermostats mécaniques (à canne et à bulbe) disposent d’un bouton de réarmement physique actionnable au tournevis. Les thermostats électroniques utilisent un système de protection différent, généralement intégré à la carte électronique, avec un code d’erreur affiché ou un voyant clignotant.Si vous entendez un clic, le thermostat n’est peut-être pas défectueux. Dans ce cas, rebranchez le thermostat, réalimentez le chauffe-eau et attendez quelques heures. Si l’eau chauffe normalement, le thermostat fonctionne. La sécurité thermique peut se déclencher ponctuellement sans que le thermostat soit défectueux : surtension passagère, température ambiante élevée autour du ballon, ou pic de consommation inhabituel. Si le réarmement (bouton « clic ») résout le problème durablement, le thermostat fonctionne. Tester un thermostat dont la sécurité a déclenché donnera un résultat « OL » qui ressemble à un thermostat HS.

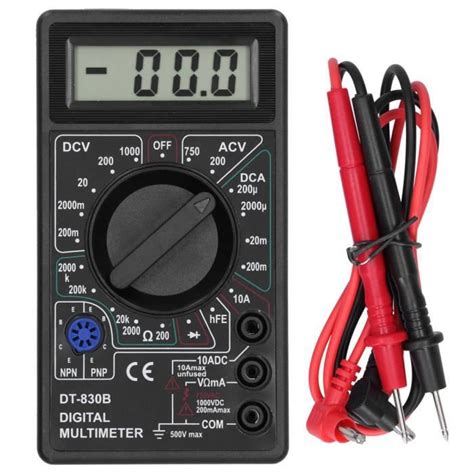

Étape 6 : Tester au multimètre en mode ohmmètre

Réglez le multimètre en mode ohmmètre (calibre 200 Ω) et placez les pointes de touche sur les bornes du thermostat. Un thermostat de chauffe-eau se teste au multimètre en mode ohmmètre : une valeur entre 0 et 1 Ω confirme son bon fonctionnement, tandis qu’un affichage « OL » signale un composant défectueux. Le test au multimètre tranche : si le thermostat affiche entre 0 et 1 Ω, il fonctionne et le problème se situe en amont (contacteur, disjoncteur, câblage). Si le thermostat affiche « OL », c’est bien lui la cause de la panne, indépendamment de l’état du contacteur.

• Tester les bornes d’alimentation : Placez une pointe sur chaque borne d’entrée (les deux bornes reliées au réseau). Un thermostat en bon état affiche entre 0 et 1 Ω (circuit fermé).
• Tester les bornes de sortie : Répétez la mesure sur les bornes de sortie (celles qui alimentent la chauffe). Les résultats doivent être identiques.
• Test complémentaire (variation de consigne) : Tournez progressivement la molette du thermostat de la position minimale vers la position maximale. Vous devez entendre un « clic » et voir la valeur passer de circuit ouvert à circuit fermé (ou inversement). À froid et en position minimale, la consigne de température est supérieure à la température ambiante du thermostat. Le circuit doit donc être fermé (continuité). Si vous testiez un thermostat encore chaud, il pourrait être en position ouverte (coupure normale de chauffe) et simuler un faux diagnostic de panne. Oui, si le thermostat est froid. En position minimale comme en position maximale, la consigne reste supérieure à la température ambiante. Le circuit reste donc fermé dans les deux cas. Le thermostat ne s’ouvrira que lorsque l’eau atteindra la consigne réglée pendant le fonctionnement du chauffe-eau.

Important : Ne jamais tester sous tension. Le test de continuité au multimètre se fait toujours hors tension. L’alimentation électrique doit obligatoirement transiter par le thermostat. Un branchement direct est interdit. Vérifier les connexions. Un mauvais contact entre les pointes du multimètre et les bornes fausse les résultats. Ne pas confondre les bornes. Sur un thermostat à canne, les bornes d’alimentation et de sortie sont distinctes. Identifiez-les avant de mesurer.

Interprétation des résultats

• Si le thermostat est confirmé HS (OL sur les bornes) : Le remplacement s’impose. Un thermostat de remplacement coûte généralement entre quelques dizaines d’euros selon le modèle. Faire remplacer un thermostat par un professionnel revient en moyenne à quelques centaines d’euros, fourniture et déplacement inclus.
• Si le thermostat est OK (0-1 Ω sur toutes les bornes) : La panne vient d’ailleurs. Vérifiez l’alimentation au tableau, les connexions, ou le contacteur jour/nuit.
• Valeur intermédiaire : Un thermostat mécanique fonctionne comme un interrupteur : il est soit fermé (0-1 Ω), soit ouvert (« OL »). Une valeur intermédiaire de plusieurs dizaines d’ohms indique un contact interne dégradé, typiquement par oxydation ou usure mécanique.
• Test de continuité vs. Précision de la régulation : Non. Le test de continuité vérifie uniquement si le circuit s’ouvre et se ferme. Un thermostat qui régule à 70 °C au lieu de 60 °C affichera quand même 0-1 Ω au test, puisque le circuit se ferme et s’ouvre normalement - juste au mauvais seuil de température.

Remplacement et installation d'un thermostat

Pour le vérifier, il faut le tester. Changer, remplacer, … Ne jouons pas sur les mots ! Il se peut que la cause provienne des branchements électriques ou des fusibles. Si le thermostat est confirmé HS, son remplacement est nécessaire.

Choisir un thermostat de remplacement

Relevez trois informations avant de commander : la marque et le modèle exact du chauffe-eau (sur la plaque signalétique), et la référence du thermostat d’origine (imprimée sur le thermostat lui-même ou dans la notice). La longueur de la canne et le type de fixation varient selon les modèles.

Procédure de remplacement

L’installation du thermostat à l’intérieur d’un chauffe-eau doit respecter certaines spécificités liées :

• au type de chauffe-eau : électrique ou CE gaz, CE thermodynamique ou CE solaire ;
• à la puissance de raccordement de l’alimentation du chauffe-eau : monophasé ou triphasé.

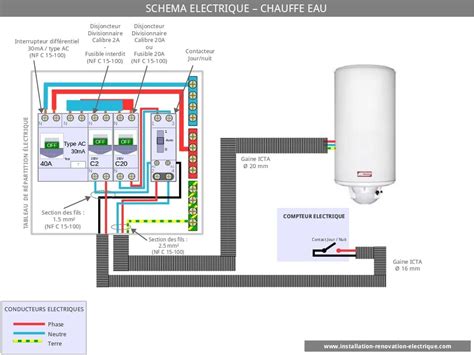

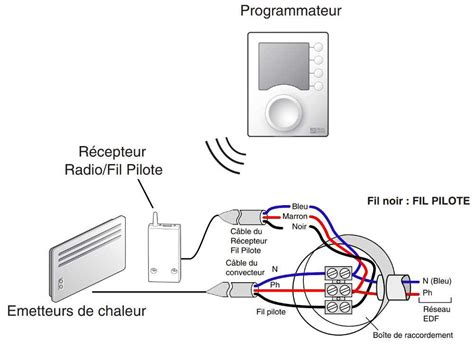

Aussi, il est indispensable de suivre la notice d’installation du fabricant, ainsi que de se référer au schéma de branchement filaire entre le thermostat et le CE.Retirez les vis qui maintiennent les fils du thermostat.

Certains types de chauffe-eau (gaz, thermodynamique, solaire) nécessitent l’intervention d’un professionnel chauffagiste au vu de la complexité de l’installation. Les informations contenues dans cet article ont une vocation pédagogique. Elles ne remplacent pas l’intervention d’un professionnel qualifié. En cas de doute sur votre installation électrique, faites appel à un électricien ou un plombier-chauffagiste.

Entretien et bonnes pratiques

Pour une utilisation optimale de votre système de production d’eau chaude, il est important de savoir manier correctement votre thermostat. Un bon entretien et des tests réguliers permettent d’éviter bien des pannes coûteuses.

Les thermostats électroniques installés au mur n'ont aucunement besoin d'un entretien contraignant ou poussé pour être efficaces ! Vous devez juste veiller à ce qu’il ne soit pas occulté par un meuble ou un rideau pour assurer son bon fonctionnement.
