Guide Complet des Tuyaux d'Arrosage Goutte-à-Goutte Rain Bird

L'arrosage goutte-à-goutte représente une solution d'irrigation à la fois efficace, économique et respectueuse de l'environnement, idéale pour une vaste gamme de cultures, des potagers aux haies et arbustes. Cette méthode, en diffusant l'eau de manière précise et directe aux racines, assure que chaque plante reçoive l'apport hydrique optimal dont elle a besoin, minimisant ainsi le gaspillage. Rain Bird, un acteur majeur dans le domaine de l'irrigation, propose des solutions de tuyaux goutte-à-goutte qui se distinguent par leur innovation et leur durabilité, comme le tuyau XFD autorégulant.

Comprendre le Fonctionnement d'un Système Goutte-à-Goutte

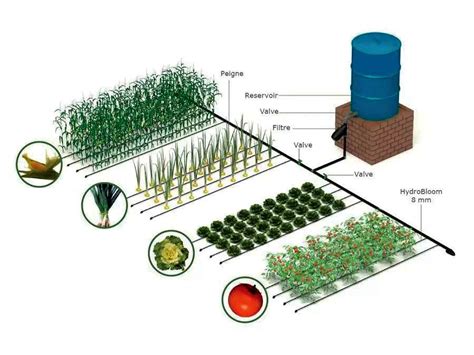

Un système d'arrosage au goutte-à-goutte est constitué d'un réseau de tuyaux souples, généralement posés au sol, à travers lesquels l'eau circule à basse pression. L'irrigation est localisée et ciblée directement au niveau des racines des plantes grâce à des goutteurs ou des micro-asperseurs, intégrés aux tuyaux ou ajoutés selon les besoins, et espacés à intervalles réguliers. Ce processus garantit un apport d'eau précis et constant.

Avantages Majeurs de l'Arrosage Goutte-à-Goutte

Le système d'arrosage goutte-à-goutte offre plusieurs bénéfices significatifs. Il assure une irrigation continue et ciblée des cultures, permettant à chaque plante de recevoir la quantité d'eau adaptée à ses besoins spécifiques. L'eau se diffuse directement aux racines, sans les pertes dues à l'évaporation ou au ruissellement. Cela signifie que l'arrosage se concentre là où il est réellement nécessaire, évitant ainsi le gaspillage.

Ce système se démarque également par les économies d'eau substantielles qu'il génère. En diffusant l'eau avec une grande précision, il limite les pertes et optimise la consommation, ce qui est un atout considérable dans le contexte actuel de gestion prioritaire de l'eau. De plus, il favorise une croissance saine et robuste des végétaux grâce à un apport hydrique constant et régulier, réduisant le stress hydrique.

Enfin, ce type d'installation s'intègre parfaitement avec des systèmes de programmation, offrant une gestion automatisée et efficace de l'irrigation.

Matériel Essentiel pour une Installation Goutte-à-Goutte

Pour la mise en place d'un système d'arrosage goutte-à-goutte, plusieurs éléments sont indispensables, chacun jouant un rôle clé dans l'acheminement de l'eau jusqu'aux racines des plantes. Voici les composants principaux :

• Micro-asperseurs : Ces dispositifs diffusent l'eau de manière localisée pour une irrigation douce, particulièrement utile pour les zones nécessitant une couverture plus large mais toujours ciblée, comme les massifs de vivaces.
• Goutteurs : Fixés sur les tuyaux, ils délivrent l'eau directement au pied des plantes. Il existe différents modèles de goutteurs, adaptés aux débits souhaités pour des besoins spécifiques de chaque plante.
• Raccords : Ces pièces sont cruciales pour assurer la connexion entre les tuyaux et les autres équipements du système. Les types courants incluent les raccords cannelés, les raccords de 16 mm et les raccords de 20 mm, permettant une flexibilité dans l'assemblage.
• Micro-tubes : Ils servent à transporter l'eau depuis les tuyaux principaux jusqu'aux goutteurs et asperseurs, offrant une grande précision dans la distribution de l'eau.
• Piques de maintien : Ces éléments fixent les goutteurs et les micro-tubes en place, garantissant une stabilité optimale du système d'irrigation et une distribution cohérente de l'eau.

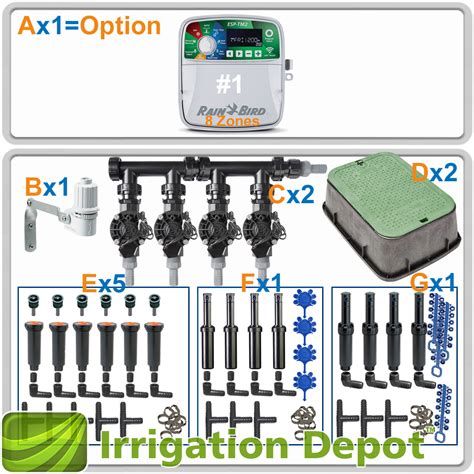

Pour ceux qui recherchent une solution complète et prête à l'emploi, un kit d'arrosage goutte-à-goutte regroupe l'ensemble de ces éléments, fournissant tout le matériel de base nécessaire pour démarrer rapidement.

Le Tuyau Goutte-à-Goutte Rain Bird XFD Autorégulant

Le tuyau goutte-à-goutte XFD 50 mètres autorégulant de Rain Bird est une solution de choix pour l'arrosage des couvertures végétales, des végétations denses, des haies ou des arbustes. Ultra-flexible, ce tuyau permet un arrosage par goutte-à-goutte simple et rapide, s'adaptant à diverses configurations de jardin.

La gamme de tuyaux goutte-à-goutte Rain Bird propose différentes options pour répondre aux besoins spécifiques des utilisateurs :

• Longueurs : Disponibles en rouleaux de 50 et 100 mètres.
• Débit des goutteurs : Offerts avec des débits de 2,3 ou 1,6 litres par heure (l/H), permettant d'adapter l'apport d'eau selon les exigences des plantes.
• Espacement des goutteurs : Trois options d'écartement sont proposées : 33, 40 ou 50 centimètres, pour une couverture optimisée en fonction de la densité de la végétation.

L'épaisseur de paroi de 1,2 mm du tuyau XFD assure une excellente résistance aux contraintes mécaniques, réduisant ainsi considérablement le risque de cassure et garantissant une durabilité accrue.

Les goutteurs intégrés au tuyau XFD sont autorégulés, ce qui garantit un arrosage uniforme, quel que soit le relief du terrain. Ils assurent un débit constant sur toute la longueur du tuyau, même en présence de variations de pression. De plus, ils se vidangent automatiquement à tout moment du cycle d'arrosage, ce qui prévient l'accumulation d'eau et les problèmes liés au gel ou à l'encrassement.

Précautions et Recommandations pour l'Installation

Pour une installation réussie du système goutte-à-goutte Rain Bird, certaines précautions doivent être prises en considération :

• Pression du réseau : La pression de l'eau dans le réseau d'arrosage doit être comprise entre 0,59 et 4,14 bars pour un fonctionnement optimal des goutteurs autorégulés.
• Filtration : Une filtration spécifique au goutte-à-goutte est impérative pour éviter le bouchage des goutteurs. La finesse de filtration requise est de 125 microns, permettant de retenir les particules fines qui pourraient obstruer les orifices des goutteurs.

Applications Diverses du Système Goutte-à-Goutte

Le système d'arrosage goutte-à-goutte s'adapte à une grande variété de cultures, offrant des avantages spécifiques à chaque type :

• Potager : Ce système est parfaitement adapté aux cultures maraîchères telles que les tomates, l'ail, les oignons, les courgettes ou les poivrons. En apportant l'eau directement aux racines, il optimise la croissance des légumes et évite le gaspillage, favorisant des récoltes abondantes et saines.
• Horticulture : Les fleurs, plantes ornementales et massifs floraux bénéficient également grandement de cette méthode. Elle permet une irrigation précise sans mouiller les feuilles, ce qui limite considérablement le risque de maladies fongiques et autres affections liées à l'humidité excessive sur le feuillage.
• Arbres et haies : Pour les arbres fruitiers, les haies et les arbustes, le goutte-à-goutte se révèle particulièrement efficace. Il assure un apport d'eau profond et régulier, essentiel au développement racinaire et à la santé globale de ces végétaux à long terme.

Planification et Installation d'un Système d'Arrosage Intégré

La planification est une étape cruciale pour l'installation d'un système d'arrosage efficace. Elle implique de déterminer le nombre de vannes nécessaires pour le projet et le format des programmateurs. Par exemple, un projet peut requérir un programmateur capable de gérer au moins 21 vannes de commande à distance, comme illustré par un scénario où différentes zones (A, B, C, D, E, F, G, H, I, J) totalisent ce nombre de vannes.

Conception des Zones d'Arrosage

Lors de la conception, il est essentiel de regrouper les arroseurs ayant des besoins similaires en zones distinctes.

• Zone A : Un groupe d'arroseurs peut constituer une zone.
• Zone B : Avec 10 arroseurs, cette zone peut nécessiter environ 3,18 m³/h ou 0,88 l/s.
• Zone C : Six arroseurs nécessitant environ 1,36 m³/h ou 0,38 l/s. Cette zone peut être placée sur un tuyau latéral distinct en raison d'un espacement des arroseurs suffisamment différent de la zone B.
• Zone D : Une zone dédiée à l'arrosage par goutte-à-goutte.
• Zone E : Un autre massif d'arbustes arrosés par goutte-à-goutte, avec des calculs de débit légèrement plus complexes en raison de la présence d'arbres.
• Zone F : Une zone de pelouse en plein soleil, occupant la majorité de la partie arrière, pouvant nécessiter au moins 10 ou 11 vannes pour une couverture adéquate avec un débit maximal de 2,27 m³/h ou 0,63 l/s.
• Zone G : Une zone semi-circulaire de vivaces et d'arbres, arrosée par des buses à secteur variable escamotables de 30,5 cm.
• Zone H : Une autre zone d'arrosage par goutte-à-goutte.
• Zone I : Composée de deux massifs de plantes vivaces, dont un près d'une fenêtre. Pour réduire la pulvérisation excessive sur la maison tout en utilisant des tuyères pour les vivaces, des micro-asperseurs sont employés. Ici, des tuyères à faible débit sont utilisées avec des tuyères escamotables de 30,5 cm. L'utilisation de grandes hauteurs escamotables permet aux tuyères d'être suffisamment hautes pour être efficaces tout en se rétractant après l'arrosage pour libérer le passage. Le rayon et le débit de chaque tuyère peuvent être contrôlés par une vanne à bille intégrée. Le débit maximum de chaque tuyère xeri est de 0,12 m³/h ou 0,02 l/s.
• Zone J : Trois plantes grimpantes arrosées par des gicleurs 1402 (0,11 m³/h ou 0,03 l/s) sur allonges.

Pour une conception optimale, les arroseurs en cercle complet sont souvent placés sur des tuyaux latéraux différents de ceux des arroseurs en cercle partiel. Bien que la majorité des tuyères escamotables aient un débit proportionnel à la surface, cette séparation offre à l'utilisateur final un contrôle accru sur le système d'arrosage.

Après avoir additionné toutes les zones, le total peut s'élever à 21 vannes, nécessitant un programmateur adapté à ce nombre.

Étapes Concrètes de l'Installation

Une fois la planification achevée et les pièces achetées, l'installation peut commencer.

1. Marquage : Placez un piquet ou un drapeau à chaque emplacement des arroseurs, comme indiqué sur le plan.
2. Vérification des réseaux souterrains : Avant de commencer à creuser, il est impératif de localiser toutes les lignes de gaz, les lignes électriques et les lignes de télévision par câble pour éviter tout incident.
3. Creusement des tranchées : Creusez des tranchées en suivant les marquages. Pour faire passer des tuyaux sous des chemins existants, une technique de « forage » par pression d'eau peut être utilisée. Cela implique de prendre un morceau de PVC suffisamment long pour traverser le chemin, de coller un adaptateur à filetage femelle coulissant à une extrémité, et de fixer un tuyau. Après avoir creusé des tranchées des deux côtés du chemin, l'eau est actionnée pour forer sous le chemin. Pour faciliter le creusement des tranchées, la location d'une « trancheuse électrique » est recommandée. Si l'on utilise un tuyau en polyéthylène, une machine à tirer les tuyaux peut permettre d'enterrer les tuyaux sans avoir à creuser la pelouse.
4. Connexion à l'alimentation en eau : Connectez le système à l'alimentation principale en eau.
5. Assemblage du collecteur de vannes : Les tuyaux en PVC sont disponibles dans une variété de diamètres et d'épaisseurs de paroi. Les tuyaux en polyéthylène sont principalement utilisés dans les climats froids en raison de leur flexibilité et de leur meilleure résistance aux dommages causés par le gel. Pour le PVC, du ciment PVC est appliqué à l'intérieur du raccord et à l'extérieur du tuyau, avec un apprêt disponible pour préparer les surfaces au collage.
6. Mise en place des tuyaux et arroseurs : Placez les longueurs de tuyau le long des marquages après avoir posé les arroseurs et les connecteurs appropriés au pied de chaque piquet. L'assemblage doit commencer en se déplaçant d'un emplacement d'arroseur à un autre.
7. Rinçage du système : Ouvrez l'eau au niveau de la « vanne d'arrêt » pour alimenter le système, puis actionnez les vannes manuellement pour rincer le système et éliminer les débris. Les instructions de la vanne doivent être consultées pour le fonctionnement manuel.
8. Connexion au programmateur : Branchez les vannes sur la minuterie en suivant les instructions fournies avec le programmateur.
9. Test du système : Testez chaque zone en utilisant la minuterie pour contrôler les vannes et vérifier le bon fonctionnement de l'ensemble du système d'arrosage.
