La réalisation d'une installation électrique, qu'elle soit située à l'intérieur d'une habitation ou en extérieur (jardin, terrasse), est une opération qui ne doit jamais être prise à la légère. Elle requiert des connaissances en électricité particulières. Pour assurer la sécurité des occupants, le bon fonctionnement des équipements et la pérennité de votre logement, chaque intervention doit se conformer aux exigences de la norme NF C 15-100.
Les enjeux de la sécurité électrique
Une installation électrique conforme est le rempart principal contre les risques domestiques les plus graves : électrisation, électrocution, et départs d'incendie causés par des surchauffes ou des courts-circuits. La norme NF C 15-100 a pour objectif de sécuriser l’installation électrique des habitations ainsi que le confort d’utilisation des appareils électriques. Elle définit des règles de sécurité à respecter qui permettent d’y parvenir.
Il est primordial de distinguer la « mise en sécurité » de la « mise en conformité ». La mise en sécurité consiste à mettre à niveau les éléments essentiels pour un niveau de sécurité convenable, tandis que la mise en conformité implique des travaux complets selon la norme NF C 15-100, souvent nécessaires lors d'une rénovation totale.
Les contraintes spécifiques aux installations extérieures
Réaliser une installation électrique extérieure à sa maison permet de mettre en valeur les arbres et massifs du jardin, d’éclairer les allées afin d’éviter les chutes et de créer une atmosphère agréable pour dîner sur sa terrasse. Cependant, ces installations sont soumises aux intempéries (pluie, neige, vent, gel) et aux variations de température.
Risques et protection
Les équipements électriques exposés aux intempéries peuvent être endommagés par l'eau, la corrosion ou les UV. Cela peut les rendre défaillants, voire dangereux. Le risque d'électrocution est accru si des éléments métalliques, comme des clôtures ou des tuyaux, entrent en contact avec des composants défectueux.

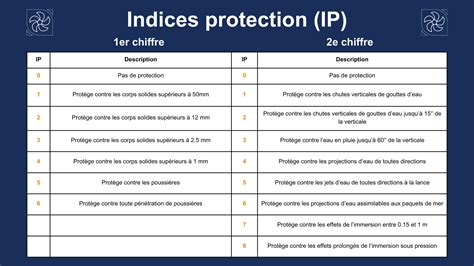

Pour pallier ces dangers, tout équipement doit posséder un Indice de Protection (IP) adapté. L'IP définit le niveau de protection contre les corps solides (premier chiffre, de 1 à 6) et les liquides (second chiffre, de 1 à 9). En extérieur, on privilégie des équipements avec un IP allant de 44 à 67. De plus, les circuits alimentant ces installations doivent impérativement être protégés par un dispositif différentiel à haute sensibilité de 30 mA.
Réalisation d’un repiquage électrique : La démarche technique
Le repiquage consiste à ajouter un point de prise électrique sur un circuit existant. Cette opération nécessite une expertise pointue. Avant toute manipulation, une analyse rigoureuse du circuit est indispensable.
Préparation et diagnostic
- Identification : Localisez le tableau électrique et identifiez le disjoncteur dédié.
- Vérification : Mesurez la section des câbles existants à l’aide d’un calibreur (ex: 1,5 mm² ou 2,5 mm²).
- Sécurité : Utilisez un détecteur de tension sans contact pour confirmer l'absence totale de courant avant toute intervention. Le port d’équipements de protection individuelle (gants isolants conformes EN 60903, lunettes, chaussures de sécurité) est obligatoire.
Règles de raccordement
Le respect des codes couleurs est vital : la phase (brun ou rouge), le neutre (bleu) et la terre (jaune-vert) doivent être connectés aux bornes correspondantes. Pour une prise de courant standard, un câble de 1,5 mm² suffit généralement.
- Sur un disjoncteur de 16 A : Maximum 8 prises de terre sur du fil de 1,5 mm².
- Sur un disjoncteur de 20 A : Maximum 12 prises de terre sur du fil de 2,5 mm².
Si la charge du circuit existant est déjà élevée, la création d'un nouveau circuit dédié est la solution la plus sécurisée pour éviter toute surcharge, laquelle pourrait entraîner un échauffement excessif des câbles et un risque d'incendie.
Normes de répartition par pièce
La norme NF C 15-100 impose un nombre minimal de prises en fonction de la destination des pièces et de leur surface.
Cuisine et Séjour
Dans une cuisine de moins de 4 m², il est recommandé de poser au minimum 3 prises. Au-delà de 4 m², ce nombre passe à 6, dont 4 au-dessus du plan de travail. Pour le séjour, on prévoit au minimum 5 prises si la surface est inférieure à 28 m², et 7 prises au-delà, sans oublier les prises de communication RJ 45.
Chambres et autres pièces
Toute chambre doit comporter au moins 3 prises électriques. Pour les autres pièces de la maison dépassant 4 m² (hors WC), la norme recommande au minimum 1 prise électrique. Dans tous les cas, il est conseillé de placer une prise électrique à proximité de chaque prise RJ 45.
COMMENT CÂBLER UNE PRISE DE COURANT 2P+T ? ELECTRICITÉ JEAN MARC
Installation en saillie ou enterrée
Le choix du mode de pose dépend de l'environnement et du budget :
- Installation en saillie : Elle évite de réaliser des saignées dans les murs. Les fils sont protégés par des goulottes ou des plinthes, ce qui facilite la rénovation dans les maisons anciennes.
- Installation enterrée : Idéale pour le jardin, elle est plus discrète mais nécessite une protection mécanique contre l'écrasement (par des véhicules) et les accidents de jardinage. Elle est également mieux protégée contre les rayons UV et les intempéries extrêmes.
Contrôle final et maintenance
Après le repiquage, un contrôle rigoureux est essentiel :
- Tests électriques : Utilisez un multimètre pour vérifier la continuité et l’isolement des câbles (résistance d'isolement supérieure à 1 MΩ). La continuité de la terre doit impérativement être inférieure à 10 Ohms.
- Inspection visuelle : Vérifiez l’état des connexions, l’absence de fils dénudés et la bonne fixation des appareillages.

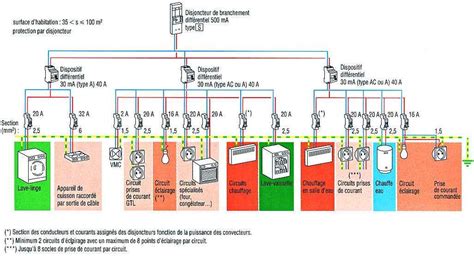

- Documentation : Il est fortement recommandé de réaliser un schéma de l'installation repiquée et de tenir un registre des interventions pour faciliter toute maintenance future.
Pour les installations complexes, ou en cas de doute sur vos compétences techniques, l’intervention d’un électricien qualifié est vivement recommandée. Un professionnel saura concevoir un schéma adapté, choisir les équipements appropriés et réaliser une installation fiable, garantissant ainsi votre sécurité et la conformité de votre logement face aux assureurs.
