L'univers technique de la vis est vaste, s'étendant des petites fixations utilisées en menuiserie aux systèmes mécaniques complexes de convoyage industriel. Bien que le terme « vis » soit commun, ses applications divergent radicalement selon qu'il s'agit d'assembler des éléments en bois ou de déplacer des volumes massifs de combustible. Cet article explore ces deux facettes, en détaillant les caractéristiques des vis de fixation et le fonctionnement des vis sans fin dans les systèmes de stockage de biomasse.
La vis de fixation : anatomie et usages dans la construction
Par définition, une vis est une tige cannelée et de forme cylindrique dont la tête permet de l’enfoncer dans le bois par un mouvement rotatif. Son filetage lui permet de s’accrocher dans les fibres de bois ; une des pièces est serrée, comme dans un étau, entre l’autre pièce et la tête de la vis.
La structure d'une vis
La visserie se compose d'éléments fondamentaux qui déterminent sa performance :
- L'empreinte : Elle détermine la capacité de transmission du couple nécessaire au vissage (fendue, Phillips, Pozidriv, Torx, carrée). L'empreinte Torx est de plus en plus utilisée car l’effort à exercer est moindre et permet d’éviter d’abîmer la tête de la vis.
- La tête : Elle peut être fraisée, ronde, bombée, plate ou hexagonale.
- Le corps : La partie filetée peut être intégrale ou partielle.

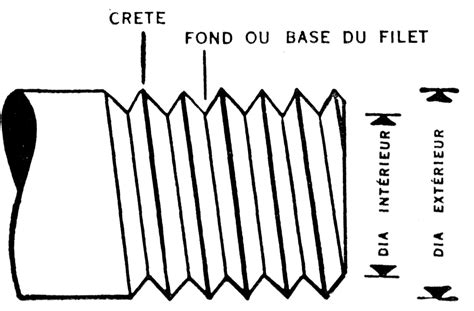

- Le filetage : Il se définit par rapport au pas (distance entre deux filets), sa profondeur et son inclinaison. Le plus commun est le pas large. Certains modèles de filets sont dentés pour faciliter le taraudage des pièces en bois.
- La pointe : Généralement pointue pour pénétrer le bois sans pré-perçage. Certaines vis sont équipées d’une pointe à entaille coupante ou anti-fendage pour éviter l’éclatement du bois.
Typologie des vis selon la tête
On distingue plusieurs grands types de vis dont l’utilisation varie :
- Vis à tête plate fraisée : Idéale pour tous les types d’assemblage avec un encastrement convenable. Pour les bois et les agglomérés dont les vis sont à dissimuler.
- Vis à tête ronde : Utilisée surtout pour la fixation d’une pièce métallique sur du bois (serrures, charnières). Lorsque la vis n’a pas besoin d’être masquée, sa tête permet une plus grande force de serrage.
- Vis à tête cruciforme : Adaptée pour une forte fixation au tournevis mécanique. Idéale pour assembler des éléments solides.
- Vis à tête goutte de suif : Utilisée dans les assemblages susceptibles d’être démontés. La forme de sa tête lui donne une qualité décorative.
- Tirefond : Sans peine d’esthétique mais une demande de solidité, le tirefond est ce qu’il y a de mieux. Terminé par une forme hexagonale plate avec une tige plus large, il fait appel à une clé plate ou à œil. Il est utilisé pour assembler robustement des pièces de charpente, fixation dans le béton, ou pieds de poteau.
Critères de choix : matériaux et dimensions
Le choix de la matière doit tenir compte de la résistance au couple de serrage, de l’environnement (intérieur, extérieur, humidité) et du rendu esthétique. On distingue des vis en aciers doux, aciers inoxydables (A2 ou A4), nickelées, en cuivre ou en laiton. Pour la finition, on trouve des vis zinguées, laquées ou bronzées.
- Acier inoxydable : Idéal pour des ouvrages extérieurs ou dans des espaces clos humides (terrasses, rambardes).
- Acier zingué : Le traitement de surface lui confère une résistance moyenne à l’oxydation. On l’utilisera en priorité en intérieur.
- Laiton : Offre une assez bonne résistance à l’oxydation et est utilisé à des fins esthétiques (serrures, poignées).

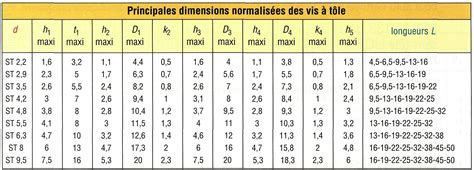

La dimension d’une vis est caractérisée par son diamètre et sa longueur. Pour un tire-fond, on considère soit la longueur sous la tête si la vis est fixée à la surface, soit la longueur totale si elle est encastrée avec un pré-perçage.
Les systèmes de vis sans fin pour le convoyage des copeaux de bois
Au-delà de la fixation, la technologie de la vis est le cœur des systèmes de gestion du combustible dans les chaudières industrielles. Un projet clef-en-main consiste en un système intégré de chargement, stockage et alimentation pour chaudières à copeaux de bois.
Fonctionnement du système de stockage
Le processus est structuré comme suit :
- Réception : Le combustible est déchargé dans une trémie de réception au moyen d’une remorque ou d’une pelle.
- Élévation : Les copeaux sont levés au moyen d’une vis sans fin verticale vers une autre vis qui alimente le silo.
- Distribution : Cette vis se charge d’introduire le combustible et de le distribuer uniformément jusqu’à ce que le silo soit plein.
- Extraction : À l’intérieur, un agitateur à ressort se charge d’extraire le matériel de façon homogène pour alimenter la chaudière.
Ce système peut être alimenté par une trémie extérieure située au niveau du sol ou enterrée, permettant un convoyage horizontal sur de longues distances.
SILOTOP ZERO Venting Filter (3D Animation)
Maintenance et protection contre l'usure
L'utilisation de vis pour transporter des copeaux de bois est soumise à des contraintes d'abrasion sévères. Le type de matériau et les dimensions des particules peuvent entraîner une usure importante, la déformation des vis et une réduction de l’efficacité de production.
Pour contrer ces phénomènes, des solutions de protection avancées sont nécessaires. Par exemple, le rechargement préventif des zones exposées avec des fils contenant des particules de carbure de tungstène dans une matrice nickel-bore-silicone permet d’accroître la résistance à l’usure abrasive. Cette technique prolonge considérablement la durée de vie des vis par rapport aux composants standard non protégés. Il est également noté que pour les gros déchets, le conduit de la vis doit être plus large, la vis travaillant sur un seul côté pour permettre aux débris de s'expulser sans bloquer le système.
Application et avantages de l'assemblage vissé
Pour un travail du bois, avoir recours à une vis est très recommandé car ce type de fixation assure une solidité bien plus pérenne que lorsqu’on utilise un clou. Que ce soit pour assembler des éléments volumineux ou de petites tailles, il est conseillé d’utiliser une vis.
Avantages techniques et esthétiques
D’un point de vue technique, une vis permet d’assembler solidement, d’une façon ferme et surtout durablement deux ou plusieurs pièces de bois. Une structure qui n’utilise que des vis en assemblage peut être démontable, contrairement aux clous qui doivent être arrachés, risquant de casser le bois pendant la pose et lors de cet arrachement.
Le second avantage tient de son rendu visuel très esthétique. Bien réalisé, la vis est presque invisible ; ou bien pour les vis apparentes, on a le choix sur les types de finition correspondant au projet.
Exemples d'utilisation par structure

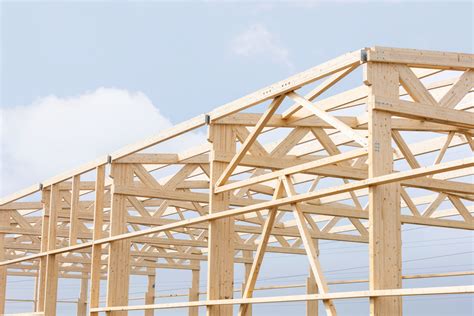

- Pergola : Les tirefonds fixent les poteaux sur les plots béton de fondation. Les vis assurent ensuite l'assemblage des poutres porteuses et des chevrons.
- Cabane : Un tire-fond est utilisé pour la fixation des ossatures de façades. La vis permet d’assembler les éléments d’une ossature entière, jusqu’à la pose des pièces de charpente.
- Carport : Une vis de grande dimension permet de fixer un tirant sur les poteaux et les pannes.
Inconvénients et précautions
La vis est plus chère que le clou, mais avec un travail de qualité, elle s'avère finalement économique. Toutefois, elle peut se rouiller selon l'environnement. Dans une structure portante, il faut choisir la bonne dimension pour éviter la rupture. Selon le type d’assemblage et l’essence du bois, le pré-perçage est nécessaire pour éviter d’éventuelles fissures, notamment devant un bois rigide ou proche du bord.
En somme, qu'il s'agisse de choisir une vis de 3 mm pour une charnière ou de concevoir un système de transport de biomasse avec des vis sans fin renforcées au carbure, la compréhension des propriétés mécaniques et des conditions d'utilisation reste la clé de la durabilité de tout assemblage ou installation technique.
