Alignement des roues avant d'une tondeuse autotractée : Guide complet pour un parallélisme optimal

L'entretien d'une tondeuse à gazon est crucial pour assurer sa performance et prolonger sa durée de vie. Parmi les nombreux aspects de cet entretien, l'alignement des roues avant, souvent négligé, joue un rôle déterminant dans la maniabilité, l'usure des composants et la qualité de la coupe. Un mauvais alignement peut entraîner une usure prématurée des pneus, une direction imprécise, et même une coupe inégale. Ce guide détaillé vous accompagnera dans la compréhension et la résolution des problèmes liés à l'alignement des roues avant de votre tondeuse autotractée.

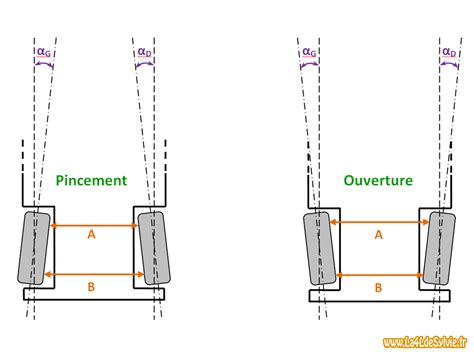

Comprendre l'importance du parallélisme des roues

Le parallélisme, ou alignement des roues, est l'ajustement de l'angle des roues par rapport à la direction et à la route. Sur une tondeuse autotractée, un bon alignement des roues avant garantit que les roues roulent parallèlement l'une à l'autre et perpendiculairement à l'axe de direction. Cela permet une conduite plus stable, réduit la résistance au roulement et minimise l'usure des pneus.

Les roues d'une tondeuse subissent à la fois le poids de la machine et du moteur, les vibrations de la lame et les aléas du terrain. Un choc, même léger, peut suffire à désaligner les roues avant. Ce désalignement peut se manifester par plusieurs symptômes :

• Une usure irrégulière des pneus : Si les roues ne sont pas parallèles, une partie du pneu s'usera plus rapidement que l'autre.
• Une direction qui tire d'un côté : Le tracteur aura tendance à dévier de sa trajectoire, obligeant le conducteur à corriger constamment la direction.
• Une difficulté à maintenir une ligne droite : La tonte peut devenir imprécise, laissant des bandes d'herbe non coupée ou des zones sur-tondues.
• Une usure prématurée des composants de direction : Les rotules, les biellettes et d'autres pièces de la direction seront soumises à une contrainte accrue.

Identifier les signes d'un mauvais alignement

Avant de procéder à des réglages, il est essentiel de diagnostiquer correctement le problème. Les signes d'un mauvais alignement peuvent être subtils ou évidents.

• Observation visuelle des pneus : Inspectez l'usure de vos pneus avant. Si vous constatez une usure plus prononcée sur l'intérieur ou l'extérieur d'un pneu, c'est un indicateur fort de problème d'alignement.
• Test de conduite : Sur une surface plane et dégagée, lâchez brièvement le volant. Si la tondeuse dévie de sa trajectoire, cela suggère un problème de parallélisme ou de direction.
• Vérification des jeux dans la direction : Mettez le moteur en marche (sans engager les lames) et tournez le volant. Un jeu excessif avant que les roues ne commencent à tourner peut indiquer un problème de direction ou un mauvais alignement.
• Examen des composants de direction : Inspectez visuellement les biellettes de direction, les pivots de fusée et les points de fixation. Recherchez des signes de jeu excessif, de déformation ou de dommages.

Démontage et réglage des barres de direction

Pour corriger un problème de parallélisme sur une tondeuse autotractée, il est souvent nécessaire d'agir sur les barres de direction. Le processus peut varier légèrement en fonction du modèle de votre tondeuse, mais les principes généraux restent les mêmes.

1. Préparation et sécurité

Avant toute intervention, la sécurité est primordiale.

1. Garez la tondeuse sur une surface plane et stable.
2. Coupez le moteur et retirez la clé de contact.
3. Engagez le frein de stationnement.
4. Soulevez l'avant de la tondeuse à l'aide d'un cric, de chandelles ou de cales robustes (parpaing, bûche). Assurez-vous que la machine est stable et ne risque pas de tomber. L'objectif est de permettre aux roues avant de tourner librement sans le poids de la machine.

2. Démontage des éléments concernés

Vous mentionnez les "barres 61-62". Dans la plupart des systèmes de direction, ces numéros correspondent aux biellettes de direction qui relient le boîtier de direction aux pivots de fusée des roues avant.

1. Localisez les biellettes de direction (pièces 61 et 62). Elles sont généralement connectées d'un côté au mécanisme de direction (souvent par une rotule) et de l'autre côté au pivot de fusée de la roue.
2. Desserrez et retirez les fixations qui maintiennent ces biellettes en place. Il peut s'agir d'écrous, de contre-écrous et de boulons. Si les filetages sont grippés, utilisez un dégrippant et laissez agir.
3. Retirez les biellettes. Il est conseillé de les déposer pour mieux les inspecter et les ajuster. Comparez-les : "Si il y a une grosse différence, cela est certainement dû à un choc que le train avant a pris." Si une biellette est visiblement tordue, elle devra être remplacée.

3. Réglage du boulon (pièce 122)

Le "boulon 122" fait probablement référence à un écrou de réglage ou à un écrou de blocage sur l'une des biellettes de direction. Ce boulon permet d'ajuster la longueur de la biellette, et par conséquent, l'angle de parallélisme des roues.

1. Identifiez le boulon de réglage (122) sur la biellette que vous avez retirée. Il s'agit souvent d'un écrou qui se visse sur un filetage de la biellette.
2. Desserrer le contre-écrou (s'il y en a un) qui maintient la position de l'écrou de réglage.
3. Ajustez la longueur de la biellette en tournant l'écrou de réglage. Pour ajuster le parallélisme, il faut modifier la longueur de la biellette.
   • Si vous raccourcissez la biellette (en dévissant l'écrou), la roue du côté correspondant aura tendance à pointer davantage vers l'extérieur.
   • Si vous allongez la biellette (en vissant l'écrou), la roue du côté correspondant aura tendance à pointer davantage vers l'intérieur.

L'objectif est de faire en sorte que les deux roues avant soient parallèles entre elles et perpendiculaires à la direction. Il n'est pas nécessaire de les "remettre au pif" ; un réglage précis est préférable.

4. Réassemblage et vérification

1. Remontez les biellettes de direction en vous assurant que les fixations sont bien serrées.
2. Resserrez les contre-écrous pour bloquer le réglage.
3. Abaissez la tondeuse de ses cales.
4. Procédez à un test de conduite sur une surface plane. Vérifiez si la direction est plus droite et si l'usure des pneus semble plus uniforme.

La gestion de la différence de longueur des biellettes

Vous mentionnez que les roues AV ne sont pas d'origine. Cela peut expliquer un problème d'alignement si les nouvelles roues ou jantes ont des caractéristiques différentes des originales (par exemple, un déport différent).

Si, après avoir déposé les pièces 61-62, vous constatez "une grosse différence" de longueur entre elles, c'est un signe clair que le train avant a subi un choc. Dans ce cas, il peut être nécessaire de :

• Tordre la barre 61 : Il est généralement déconseillé de "tordre" une biellette de direction, car cela peut affaiblir le métal et compromettre la sécurité. Si une biellette est tordue, il est préférable de la remplacer. Cependant, pour un ajustement mineur, une légère correction peut parfois être envisagée avec précaution, mais le remplacement reste la solution la plus sûre.
• Jouer sur le réglage au boulon 122 : C'est la méthode privilégiée. En ajustant la longueur de la biellette à l'aide du boulon de réglage, vous pouvez compenser la différence de longueur et rétablir le parallélisme.

L'idée est de parvenir à un état où les deux roues avant sont parallèles l'une à l'autre. Si les roues ne sont pas d'origine, vous pouvez consulter les références des jantes sur votre PDF pour comprendre leurs spécifications et ajuster en conséquence.

L'importance des roulements de roue

Bien que le sujet principal soit l'alignement, il est essentiel de mentionner l'état des roulements de roue, car ils sont intrinsèquement liés à la bonne rotation et au bon fonctionnement des roues. Les douilles à aiguilles, un type spécifique de roulement, permettent aux roues de votre tondeuse de tourner avec peu de friction, garantissant ainsi une meilleure manœuvrabilité et une usure minimale des pièces mobiles.

Signes d'usure des roulements :

• Bruit et vibrations : Écoutez attentivement les bruits de grincement, de claquement ou de grondement provenant des roues.
• Mouvement des roues : Vérifiez si les roues tournent librement sans résistance excessive ou sans faire de bruit.
• Inspection visuelle : Examinez les roulements pour tout signe de saleté excessive, de rouille ou d'autres débris qui pourraient affecter leur fonctionnement.

Remplacement des roulements

1. Surélevez la tondeuse pour faciliter l'accès à la roue et aux composants.
2. Procédez au démontage de la roue en desserrant l'écrou et la rondelle.
3. Retirez la douille (roulement). Si elle ne se retire pas aisément, appliquez un dégrippant pour faciliter son retrait.
4. Nettoyez l'axe avec du papier à poncer pour retirer toute rouille ou saleté accumulée.
5. Installez la nouvelle douille et appliquez une quantité généreuse de graisse.
6. Remontez la douille dans la roue, suivi de l'axe, la rondelle, et enfin l'écrou.

En prenant le temps de vérifier régulièrement l'état des roulements de votre tondeuse, vous assurez non seulement une performance constante mais aussi une longévité accrue de votre équipement. Le remplacement des roulements au premier signe d'usure est une pratique d'entretien préventif qui peut vous éviter des coûts de réparation élevés et des désagréments inattendus.

Le plateau de coupe et son réglage

Bien que distinct du réglage des roues avant, le plateau de coupe est un élément essentiel de la performance de votre tondeuse. Un mauvais réglage du plateau de coupe peut entraîner une coupe inégale, donnant l'impression que la machine ne fonctionne pas correctement, même si les roues sont bien alignées.

Le carter ou plateau de coupe est la partie métallique inférieure d’un tracteur tondeuse, sur laquelle sont situées les lames. Son rôle est de protéger les lames et l'utilisateur, de redresser l'herbe et de diriger l'herbe coupée pour son éjection.

Réglage du plateau de coupe

Un réglage correct du plateau de coupe est indispensable pour un fonctionnement optimal et une finition nette de votre pelouse.

1. Vérifiez la pression des pneus : Une pression inégale peut entraîner une inclinaison du plateau de coupe.
2. Positionnez la tondeuse sur une surface plane.
3. Vérifiez le parallélisme du carter : Mesurez la distance entre le sol et le bord inférieur du carter de chaque côté. Les hauteurs doivent être identiques. Si ce n'est pas le cas, vous devrez régler le parallélisme à l'aide des barres de réglage de la hauteur de coupe situées entre le carter et les roues arrière. Desserrez les contre-écrous pour ajuster la position des écrous jusqu'à obtenir un parallélisme parfait, puis resserrez les contre-écrous.
4. Vérifiez l'assiette longitudinale : Contrairement aux hauteurs latérales, les hauteurs longitudinales ne doivent pas être identiques. Il doit y avoir 5 à 10 mm de moins à l'avant qu'à l'arrière. Si l'écart est plus important, réglez les hauteurs longitudinales en agissant sur la liaison avant du carter. Desserrez le contre-écrou, tournez l'écrou pour lever ou abaisser l'avant du carter, puis resserrez le contre-écrou.

Avant toute action, il est recommandé de consulter le manuel de votre constructeur, car les systèmes de réglage peuvent varier d'un modèle à l'autre.

Un réglage fiable commence par une mise en situation stable. Le tracteur doit être garé sur un sol plat (béton si possible), afin que les mesures soient correctes. La pression des pneus doit être identique : si une roue est plus basse, le plateau penche et le résultat sera faux, même avec de bons réglages. La sécurité passe avant tout : moteur arrêté, clé retirée, coupe désengagée. Les lames de coupe restent dangereuses longtemps après l’arrêt. Le plateau doit être propre et la machine stable. Sur une dalle bien plane, la mesure devient cohérente et reproductible. C’est la meilleure manière de régler sans se tromper : mesurer, ajuster, re-mesurer. Une hauteur trop basse accentue les défauts : sur un terrain bosselé, le plateau peut toucher, scalper le gazon, ou marquer en virage. Un réglage intermédiaire est souvent le mieux à faire au départ, puis l'ajustement se fait ensuite selon le rendu. La plupart des tracteurs ont un levier ou une poignée de relevage : c’est le réglage le plus simple. Une fois la position choisie, il faut vérifier que le plateau ne "penche" pas. Le principe reste le même sur la majorité des systèmes : mesurez à gauche et à droite au niveau de l'extrémité d’une lame (même position de lame, même hauteur de levier), puis corriger avec les biellettes et écrous. Il faut tourner l’écrou de réglage pour monter ou descendre un côté du plateau. Un repère simple consiste à faire une boucle de contrôle trois fois (gauche → droite → gauche, ou l’inverse). Certains plateaux sont prévus pour être très légèrement "piqués" (ce la signifie que l'avant est un peu plus bas que l’arrière) afin d’améliorer l’attaque de l’herbe et limiter la re-coupe. Ce réglage n’est pas obligatoire sur tous les modèles, et il ne doit jamais compenser un défaut gauche/droite. Si le système a été modifié ou si la machine est ancienne, la priorité reste un plateau bien à niveau. Une vérification sur herbe sèche et en ligne droite est plus parlante que d'essayer de tondre en prenant des virages serrés : en virage, une hauteur plus basse suffit à créer des traces même si votre plateau est bien réglé. Si en ligne droite une bande plus haute apparaît, c'est que le plateau de coupe n’est pas parfaitement d’équerre. Sur certains cas, un défaut mécanique empêche un bon réglage : fixation fragilisée, carter déformé, ou bras fissuré. Une soudure qui lâche sur un support de relevage, par exemple, doit être réparée avant d’espérer avoir une coupe parfaite. Le réglage tient dans le temps si l’entretien suit. Un nettoyage régulier sous le plateau limite l’herbe collée, améliore la ventilation, et réduit la rouille. Un contrôle périodique des contre-écrous, de la tension des courroies, et des fixations évite que le plateau se décale.

En résumé, un bon alignement des roues avant est essentiel pour la longévité et la performance de votre tondeuse autotractée. En comprenant les mécanismes de réglage et en effectuant des vérifications régulières, vous garantirez une tonte plus efficace et préserverez votre équipement.
