L'installation d'un système d'arrosage automatique représente une solution optimale pour apporter l'eau au plus près des besoins des plantes, qu'il s'agisse de gazon, d'arbustes ou d'arbres. Ce dispositif permet non seulement de maintenir les végétaux en bonne santé, mais aussi de connaître précisément sa consommation d'eau au jardin et de l'optimiser. Bien qu'il soit possible pour un entrepreneur non spécialisé de concevoir un système pour un petit jardin de forme simple, la complexité augmente rapidement dès lors qu'il s'agit de terrains aux formes complexes, présentant des contraintes de pression, des débits faibles, des cheminements, des arbres isolés ou des pentes.
Les composants de précision : le rôle des allonges
Dans la réalisation d'un réseau enterré, le montage à la bonne hauteur des arroseurs escamotables (tuyères, turbines) devient facile grâce à l'utilisation d'allonges spécifiques. L'allonge droite filetée 1/2" x 3/4" ou l'allonge de déport filetée 1/2" x 1/2" sont des éléments essentiels pour ajuster le positionnement final de l'arroseur par rapport au niveau fini du sol.
Conception et réglage des allonges ajustables
L'allonge droite ajustable est conçue avec de nombreux filetages superposés, ce qui permet un réglage en hauteur plus aisé des arroseurs. Par simple coupe de l'allonge droite filetée mâle 3/4" x 3/4" sur sa longueur ajustable, le montage à la bonne hauteur devient intuitif. Il suffit de couper l'allonge au filetage correspondant à la hauteur souhaitée de l'arroseur.
Les caractéristiques techniques de ces raccords sont optimisées pour les circuits de distribution et d'adduction d'eau :
- Conception : Raccord fileté ajustable à plusieurs filetages superposés.
- Longueur totale : 15 cm.
- Matière : Polypropylène, garantissant une durabilité adaptée à l'enfouissement.
- Compatibilité : L'allonge droite mâle 3/4" et 3/4" est accouplée à des pièces femelles taraudées 3/4" et 3/4".

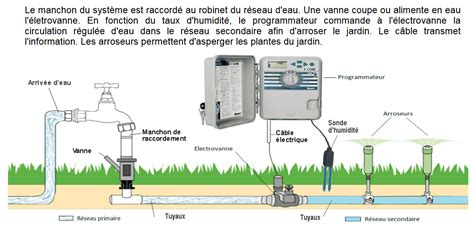

Préparation et conception du réseau hydraulique
Avant toute intervention, il est impératif de déterminer la pression statique et le débit du réseau d'eau. Pour fonctionner correctement, les turbines et les tuyères ont besoin d'une pression comprise entre 2 et 3,5 bars. Lors de sa circulation, l'eau subit des pertes de charge linéaires (environ 0,25 bars tous les 10 m de tuyaux) et locales (coudes, réducteurs). Il est généralement conseillé d'avoir une pression statique dans le système d'au moins 3,5 à 4 bars. Si elle est trop faible, il faudra prévoir un surpresseur ; si elle est trop forte, un réducteur de pression devra être ajouté pour éviter les « coups de bélier » qui peuvent endommager le système.
Système d'arrosage automatique pour plantes utilisant Arduino Tinkercad (en anglais) | Programmat...
Le piquetage et le terrassement
Le piquetage consiste à matérialiser avec des piquets la position des regards d'électrovannes, des purges et celle des arroseurs. Les tranchées doivent avoir une profondeur d'environ 60 cm pour le réseau primaire (liaison entre la source d'eau et les électrovannes) et 40 cm pour le réseau secondaire (liaisons entre les électrovannes et les arroseurs). Il faut veiller à ce que le fond des tranchées soit nivelé et dépourvu de cailloux pointus.
Mise en œuvre des conduites et raccords
En matière d'irrigation, il est possible d'utiliser des conduites en polyéthylène (PE) ou en PVC. Les tubes noirs de PE sont semi-souples et supportent mieux le gel, les chocs et l'écrasement. La couronne PE doit être dévidée en la faisant rouler, en commençant toujours par le tube situé à l'extérieur afin d'éviter toute torsion.
L'assemblage des tubes PE se fait habituellement par serrage mécanique pour les diamètres inférieurs à 63 mm, à l'aide de raccords à compression ou de raccords encliquetables. Pour monter les raccords sur le tuyau polyéthylène, il faut glisser l'écrou puis la bague de compression en évaluant la profondeur de pénétration du tuyau dans le raccord. Il est crucial d'enfoncer le tuyau dans le raccord de manière à dépasser le joint torique ; si ce joint n'était pas dépassé, l'étanchéité serait impossible.
Installation des arroseurs et des systèmes de contrôle

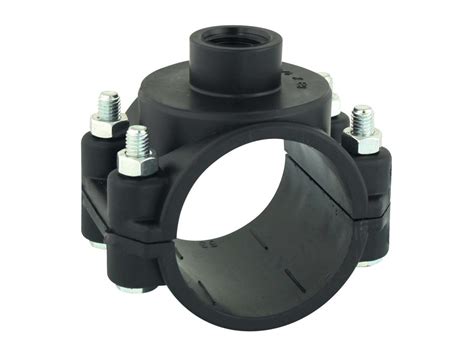

Les turbines et les tuyères se connectent sur le tube PE au moyen de Colliers de Prise en Charge (CPC) en PE. Mettre la partie inférieure du collier sous le tuyau et placer le joint d'étanchéité dans le logement prévu de la partie supérieure. Une fois le collier posé, mettre l'allonge en place, couper à la hauteur désirée, puis visser la turbine ou la tuyère.
Gestion des purges et des regards
L'ensemble de la robinetterie et des électrovannes doit être placé dans des regards rectangulaires, bien plus pratiques. La soupape sert de purge permettant d'éviter les ruptures dues au gel et d'éviter le flaquage des arroseurs aux points les plus bas. Elle offre une ouverture automatique lorsque la pression est inférieure à 0,2 bar.
Finalisation, réglages et maintenance
Une fois le raccordement terminé, il est indispensable de mettre en eau le système pour purger les réseaux de toutes les impuretés qui ont pénétré dans les tuyaux. Ce premier essai permet également d'identifier la présence éventuelle de fuites au niveau des différents raccords.
Pour les turbines, vérifiez que les buses correspondent aux préconisations du concepteur. Chaque turbine est fournie avec un jeu complet de buses, ce qui vous laisse la possibilité d'adapter en fonction des observations. Pour les tuyères, le choix des buses est conditionné par la portée souhaitée et doit se faire à la commande. La pluviométrie des tuyères est 3 à 6 fois supérieure à celle des turbines, ce qui impose d'adapter la durée des cycles de programmation.
Enfin, l'application d'un ajustement saisonnier via la fonction « Water budget » du programmateur permet de modifier rapidement la durée de fonctionnement des électrovannes sans toucher aux réglages de base, en appliquant un pourcentage de la valeur standard. À la réception de l'installation, le plan de récolement à l'échelle doit être remis, accompagné des notices techniques et du tableau de conduite de l'arrosage.
