La Motobineuse Hyundai HMTB 50 : Guide Complet pour une Utilisation Efficace et Sûre

La motobineuse Hyundai HMTB 50 est un appareil conçu pour faciliter l'entretien de vos jardins, permettant d'aérer les pelouses et les étendues herbeuses. Cet article propose un guide détaillé pour son assemblage, son utilisation, sa maintenance et son rangement, en mettant l'accent sur la sécurité et les performances optimales.

Consignes de Sécurité Essentielles pour l'Utilisation de la Motobineuse

La sécurité est primordiale lors de l'utilisation de tout équipement motorisé. La motobineuse Hyundai HMTB 50 doit toujours être utilisée conformément aux instructions du fabricant pour prévenir les accidents et garantir la longévité de l'appareil.

• Arrêt du moteur obligatoire : Le moteur doit être arrêté lors de la réalisation des opérations de maintenance et de nettoyage, en cas de changement d'outils et lorsque la machine est transportée par des moyens autres que par sa propre puissance. Cette règle simple mais cruciale évite tout démarrage accidentel et protège l'utilisateur.
• Protection des utilisateurs : Ne laissez jamais les enfants ou des personnes non familiarisées avec ces instructions utiliser le motoculteur. Les lois locales peuvent limiter l’âge de l’utilisateur, il est donc essentiel de s'informer sur les réglementations en vigueur. De même, ne travaillez jamais lorsque des personnes, particulièrement des enfants ou des animaux, se trouvent dans les environs. Éloignez les passants pour éviter les risques de projections et autres dangers liés à l'outil de travail rotatif.
• Inspection avant utilisation : Avant toute utilisation, inspectez toujours visuellement pour voir si les outils ne sont pas usés ou endommagés. Remplacez les éléments et boulons usés ou endommagés par jeux pour préserver l'équilibre de la machine. Remplacez également les silencieux défectueux pour garantir un fonctionnement optimal et réduire les nuisances sonores.
• Précautions d'utilisation : Ne faites pas fonctionner le moteur dans un espace confiné où les gaz d'échappement pourraient s'accumuler. Faites le plein dans une zone bien ventilée, avec le moteur arrêté et laissé refroidir avant de procéder. Réduisez le réglage des gaz pendant l'arrêt du moteur et, si le moteur est équipé d'une soupape d'arrêt, coupez le carburant à la fin du travail.
• Équipement de protection individuelle (EPI) : Porter un équipement de protection est indispensable, y compris un casque, une protection auditive et oculaire. Des chaussures de sécurité robustes sont également recommandées pour protéger vos pieds des chocs et des objets tranchants.
• Attention aux surfaces chaudes : La pièce est extrêmement chaude ! Ne pas toucher ! Soyez vigilant aux surfaces chaudes, notamment le moteur et le pot d'échappement, pour éviter les brûlures.
• Stabilité de la machine : Assurez-vous que la machine est stable lorsque vous la quittez, même pour un court instant.
• Manipulation de l'essence : Faites extrêmement attention lorsque vous manipulez de l'essence. Laissez l'essence hors de portée des enfants. L'ajout de carburant doit être effectué avec soin loin des sources de chaleur et des flammes nues.

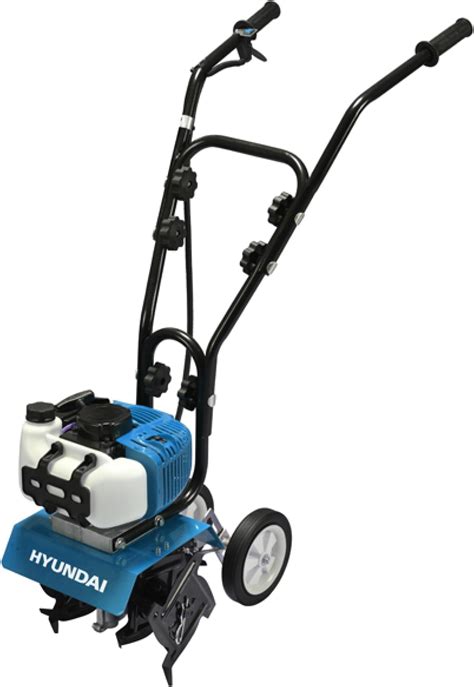

Description Détaillée de la Motobineuse Hyundai HMTB 50

La motobineuse Hyundai HMTB 50 est un appareil robuste, équipé d'un moteur à combustion 4 temps de 6.5HP et d'une cylindrée de 52cm³. Sa puissance de sortie nominale est de 1,45 kW, ce qui en fait un outil efficace pour les travaux de jardinage.

Les principaux composants de la motobineuse sont les suivants :

1. Interrupteur ON / OFF : Permet de démarrer ou d'arrêter la machine.
2. Poignée : Offre une prise en main confortable et facilite la manœuvre de l'appareil.
3. Levier de commande des gaz : Permet de contrôler la vitesse du moteur.
4. Cordon de démarrage : Utilisé pour démarrer le moteur manuellement.
5. Réservoir de carburant : Contient le mélange carburant/huile nécessaire au fonctionnement du moteur.
6. Dents : Les outils rotatifs qui travaillent le sol.

Assemblage de la Motobineuse Hyundai HMTB 50

L'assemblage correct de la motobineuse est essentiel pour son bon fonctionnement et votre sécurité.

a. Ajuster l'assemblage du patin de profondeur

Le patin de profondeur est crucial pour contrôler la profondeur de travail de la motobineuse. Pour l'ajuster :

• Retirez la goupille qui maintient le patin en place.
• Changez la position du patin de profondeur selon l'effet désiré.
• Ensuite, ajoutez la goupille pour fixer le patin de profondeur dans sa nouvelle position.

b. Support de montage

Le support de montage assure la stabilité de la structure de la motobineuse. Pour l'installer :

• Placez la barre inférieure sur l'outil.
• Fixez la barre avec des vis et des écrous.

c. Réglage de la profondeur des roues

Le réglage de la profondeur des roues est un aspect qui peut parfois poser problème, comme en témoigne la difficulté rencontrée par certains utilisateurs. Il y a trois rainures dans la plaque de connexion, permettant d'ajuster la position des roues et, par conséquent, la profondeur de travail des dents.

• Pour le travail : Placez les roues dans la rainure la plus haute lorsque vous travaillez. Cette position permet aux dents d'enfoncer davantage dans le sol pour un labour plus profond.
• Pour le non-travail ou le transport : Positionnez les roues dans la rainure centrale ou inférieure lorsque vous ne les utilisez pas. Le choix entre la rainure centrale et inférieure peut dépendre de la taille de l'opérateur, pour faciliter le déplacement de la machine. Cela permet de surélever les dents et de faciliter le transport ou le rangement de la motobineuse sans qu'elle ne racle le sol.

Si le réglage des roues s'avère difficile, il est conseillé de consulter la notice d'instructions détaillée fournie avec l'appareil ou de demander l'aide du vendeur. Cependant, il est important de noter que les vendeurs ne sont pas toujours aussi connaisseurs que les experts en la matière.

Ajout de Carburant

L'utilisation du bon type de carburant est vitale pour la performance et la durabilité du moteur.

• Type de carburant : Utilisez une huile 2 temps et de l'essence ordinaire sans plomb.
• Mélange : N'utilisez pas d'essence pure ni de taux de mélange carburant / huile supérieur à 25:1. Un mélange correct garantit une lubrification adéquate du moteur.
• Avertissement : L'ajout de carburant doit être effectué avec soin loin des sources de chaleur et des flammes nues. Assurez-vous que le moteur est arrêté et a refroidi avant de faire le plein.

Opération de la Motobineuse Hyundai HMTB 50

Avant de commencer à travailler, assurez-vous de maîtriser les commandes et de comprendre le fonctionnement de la motobineuse.

• Avertissement : Pour éviter des blessures graves, ne ramassez pas et ne transportez la machine lorsque le moteur tourne. Éteignez-la toujours avant chaque utilisation et avant de vous déplacer dans une autre zone.
• Démarrage à froid : Placer l'interrupteur STOP/START (O/I) du guidon droit en position START. Ensuite, utilisez le cordon de démarrage pour mettre le moteur en marche.
• Rythme de travail : Même si les dents sont neuves ou cassées, continuez à un rythme modéré jusqu'à ce que vous soyez familiarisé avec les commandes et la manipulation du cultivateur.
• Améliorer la profondeur : Tirez la machine vers l'arrière pour améliorer la profondeur de culture et réduire vos efforts.
• Travail en pente : Faites particulièrement attention lorsque vous utilisez l’appareil en haut ou en bas d'une colline pour assurer votre sécurité et celle des autres.

Maintenance et Rangement

Une maintenance régulière et un rangement approprié sont essentiels pour prolonger la durée de vie de votre motobineuse et garantir son bon fonctionnement.

Transport de la Machine

1. Assurez-vous que le moteur est arrêté et que les dents ne tournent pas avant de déplacer la machine.

Entretien Général

1. Nettoyage : Essuyez les saletés sur la machine après chaque utilisation.
2. Vérification des fixations : Il convient de vérifier que tous les boulons et écrous n'ont pas été desserrés après chaque session. Gardez tous les écrous, boulons et vis serrés pour vous assurer que l'équipement est en bon état de fonctionnement.
3. Protection des dents : Le protecteur doit être fixé après l'assemblage et il ne doit pas être retiré. Si les dents sont endommagées, faites remplacer ou réparer immédiatement pour éviter des dysfonctionnements ou des accidents.
4. Avertissement : Pour éviter des blessures graves, n'effectuez jamais de maintenance ou de réparation sur un moteur chaud.

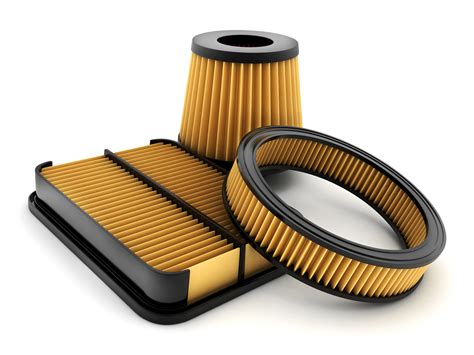

Nettoyage du Filtre à Air

Un filtre à air propre est crucial pour la performance du moteur.

• Nettoyez et huilez le filtre à air régulièrement.
• Appliquez suffisamment d'huile SAE 3D pour recouvrir légèrement le filtre (Fig. 11).
• Pressez le filtre pour étaler et retirez l'huile supplémentaire (Fig.11).
• Remettez en place le filtre à air, le couvercle et la vis de fixation.
• Remarque : L'utilisation de la machine sans l'ensemble filtre à air peut entraîner des dommages importants au moteur.

Entretien de la Bougie d'Allumage

La bougie d'allumage est un élément clé pour le démarrage et le fonctionnement du moteur.

• Retirez la prise toutes les 25 heures de fonctionnement pour vérifier son état.
• Arrêtez le moteur et laissez-le refroidir.
• Saisissez fermement le capuchon de la bougie et tirez-le pour le retirer.
• Nettoyez la saleté autour de la bougie.
• Retirez la bougie d'allumage de la culasse en tournant la douille de 5/8 '' (fournie) dans le sens antihoraire.
• Réinstallez la bougie.
• Note : Lors du redémarrage après un stockage prolongé, assurez-vous de vidanger toute l'huile du cylindre en premier !

Stockage

• Retirez le carburant s'il doit être stocké pendant plus d'un mois pour éviter la dégradation du carburant et l'encrassement du moteur.

Huile de Boîte de Vitesses

Une question courante concerne l'ajout d'huile dans la boîte de vitesses. Selon les instructions, il faut dévisser et ajouter l'huile de lubrification. L'intervalle de "toutes les 2 heures" pour l'ajout d'huile dans la boîte de vitesses peut sembler fréquent et est souvent une source de confusion. Il est impératif de se référer au manuel d'origine pour les spécifications exactes concernant le type d'huile et la fréquence de lubrification de la boîte de vitesses, car une lubrification insuffisante ou excessive peut endommager le mécanisme. Il est possible que cette instruction soit une traduction approximative ou une recommandation pour des conditions d'utilisation très spécifiques. En cas de doute, contacter le service client de Hyundai ou un réparateur agréé est la meilleure approche.

Spécifications Techniques

La motobineuse Hyundai HMTB 50 présente les caractéristiques techniques suivantes :

• Modèle : HMTB50
• Moteur : moteur à combustion 4 temps
• Type : 6.5HP
• Déplacement : 52cm³
• Puissance de sortie nominale : 1,45 kW

Déclaration de Conformité

La société BUILDER SAS, située ZI, 32, rue Aristide Bergès - 31270 Cugnaux - France, déclare que la machine désignée sous le nom de MOTOBINEUSE HMTB50, avec des numéros de série allant de 20200714333 à 20200714412, est conforme aux dispositions de la directive « machine » 2006/42/CE et aux réglementations nationales la transposant. Cette déclaration assure que la motobineuse répond aux normes de sécurité et de qualité européennes.

Garantie et Exclusions

La garantie couvre généralement les défauts de fabrication et de matériaux. Cependant, certaines situations peuvent entraîner une exclusion de garantie. Il est crucial de consulter les termes et conditions de la garantie fournie avec l'appareil pour comprendre les couvertures et les exclusions. Les pannes produit causées par une mauvaise utilisation, un entretien insuffisant ou l'utilisation de pièces non conformes sont souvent exclues.

En suivant ce guide détaillé, les utilisateurs de la motobineuse Hyundai HMTB 50 pourront optimiser l'utilisation de leur appareil, garantir leur sécurité et maintenir leur équipement en excellent état de fonctionnement pour de nombreuses années.
