Guide complet : Création d’un système d’arrosage automatique intelligent avec Arduino et RF

La domotique transforme les gestes simples du quotidien en automatismes précis. Un projet domotique arrosage automatique arduino permet d’arroser les plantes uniquement quand le sol en a besoin, sans gaspillage et sans intervention manuelle. Cette solution convient aux balcons, aux serres, aux jardins d’intérieur ou aux plantes d’appartement. Elle économise l’eau, protège les racines sensibles et fonctionne même pendant les absences prolongées. Les solutions commerciales d’arrosage automatique coûtent cher et manquent souvent de souplesse. Avec arduino, vous contrôlez chaque paramètre : seuil d’humidité, durée d’arrosage, fréquence des mesures. Le système s’adapte à chaque plante, réagit en temps réel et peut être surveillé à distance.

Principes fondamentaux de l'arrosage automatisé

Un système d'arrosage automatique est un dispositif conçu pour fournir de l'eau de manière régulière et contrôlée aux plantes, jardins, pelouses ou espaces verts. Il est souvent utilisé pour maintenir un niveau d'humidité optimal sans nécessiter d'intervention manuelle, ce qui est pratique pour les propriétaires de jardins, les paysagistes, ou dans des contextes agricoles. Ce projet consiste à réaliser un dispositif d’arrosage automatique pour des plantes, qui déclenche une arrivée d’eau seulement en cas de besoin. Utilisable pour une seule plante ou pour une petite plantation, ce système pourra être éventuellement répliqué à différentes échelles.

Le fonctionnement repose sur plusieurs composants clés :

• Programmateur : C'est le "cerveau" du système. Il permet de planifier les horaires d'arrosage, la durée et la fréquence.
• Capteurs (optionnels) : Ces dispositifs, comme les capteurs d'humidité ou de pluie, permettent de mesurer les conditions environnementales.
• Tuyaux et raccords : Ils permettent de distribuer l'eau à travers le jardin ou la pelouse.
• Arroseurs : Ils diffusent l'eau de manière uniforme sur le sol.

Architecture matérielle et électronique

Pour créer un système d’arrosage automatique, vous pouvez utiliser une carte de développement électronique telle qu’une carte Arduino ou une carte Micro:bit pour contrôler les capteurs et les vannes d’arrêt. Une carte Arduino est une carte de développement électronique basée sur un microcontrôleur. Les cartes Arduino sont principalement utilisées pour contrôler des appareils électroniques en utilisant du code informatique, mais elles peuvent également être utilisées pour traiter et afficher des données.

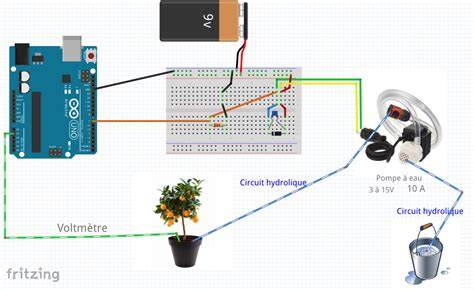

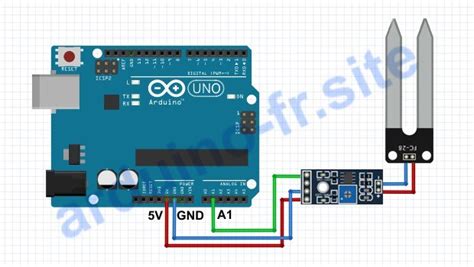

Commencez par brancher le capteur d’humidité : VCC sur 5 V, GND sur GND, signal analogique sur A0. Le relais se connecte sur une broche digitale (exemple : pin 8) : VCC 5 V, GND, IN sur la pin 8. La pompe se branche sur les bornes NO et COM du relais, avec son alimentation séparée pour éviter les surtensions. Utilisez un protoboard pour maintenir tout propre.

Un capteur d’humidité du sol est un dispositif qui mesure l’humidité du sol et envoie ces données à un système de contrôle ou à une carte de microcontrôleur. Disposé à proximité de la ou des plantes à surveiller, le montage surveille l’état de sécheresse de la terre à l’aide d’un capteur dédié, en caractérisant la résistance de la terre entre deux électrodes.

Une pompe à eau de 5V est une pompe électrique qui est alimentée par une tension de 5V. Les pompes à eau de 5V sont souvent utilisées dans les projets de robotique et de domotique, car elles sont petites, légères et faciles à alimenter avec une alimentation électrique de 5V. Le relais est souvent utilisé dans les projets de robotique et de domotique pour contrôler des appareils électriques, tels que des moteurs, des pompes à eau, des lumières et des chauffe-eau. Connectez un relais électrique à la carte Arduino en suivant les instructions du fabricant.

Une plaque d’essai est un type de carte de développement électronique qui permet aux développeurs de tester et de prototyper facilement des circuits électroniques. Les fils de connexion sont des fils électriques utilisés pour connecter des composants électroniques à une carte de développement Arduino. Il existe deux types de fils de connexion: les fils de connexion mâle-mâle et les fils de connexion mâle-femelle.

Mise en œuvre du contrôle intelligent

Un système d’arrosage commandé par une carte Arduino permet de contrôler automatiquement l’arrosage d’un jardin ou de plantes en fonction de l’humidité du sol. Ce système utilise une carte Arduino pour gérer le fonctionnement d’une pompe à eau via un relais et des capteurs d’humidité pour détecter le niveau d’humidité du sol.

1. Mesure l'humidité dans le sol.
2. Intermédiaire entre la carte Arduino et la pompe à eau.
3. Ce seuil est fixé en fonction des besoins d'arrosage des plantes.
4. S : Connectez cette broche à une sortie numérique de l'Arduino (par exemple, le pin 2).

Il est possible de créer un système d’arrosage automatisé à l’aide de la carte Arduino. Vous pouvez également utiliser un programmateur commercial ou créer votre propre programmateur en utilisant une carte de développement et un écran LCD. Voici un programme simple, robuste et commenté. Chargez ce code via l’IDE Arduino.

Évolutivité et connectivité RF

Remplacez l’Arduino Uno par un ESP32 ou un NodeMCU. Ajoutez la bibliothèque WiFi et Blynk ou MQTT pour piloter le système depuis un téléphone. Vous pouvez aussi envoyer les données vers Home Assistant, Domoticz ou Jeedom. Multipliez les capteurs pour arroser plusieurs pots indépendamment. Ajoutez un afficheur OLED pour voir l’humidité en direct. Intégrez un capteur de niveau d’eau dans le réservoir pour déclencher une alerte quand il faut remplir.

Ce projet domotique arrosage automatique arduino reste accessible même aux débutants et évolue facilement. En quelques heures vous obtenez un système qui fonctionne parfaitement et que vous pouvez améliorer pendant des années. L'intégration de modules RF (Radio Fréquence) permet de déporter les capteurs sans avoir à tirer des câbles dans tout le jardin, offrant une flexibilité accrue pour les installations de grande taille ou les zones difficiles d'accès. La communication sans fil transforme ce projet local en un véritable réseau domotique distribué, capable de couvrir l'ensemble de votre espace vert avec une précision chirurgicale. Chaque nœud de capteur peut envoyer ses données à une unité centrale, permettant une gestion centralisée et une optimisation globale de la consommation d'eau, tenant compte des variations micro-climatiques entre les différentes zones de plantation.

L'utilisation de protocoles comme LoRa ou NRF24L01 permet de maintenir une liaison stable sur de longues distances tout en conservant une consommation énergétique extrêmement faible, idéale pour des montages alimentés par batterie ou panneaux solaires. Cette architecture modulaire garantit que votre système pourra croître avec votre jardin, passant d'un simple pot sur un balcon à une gestion complète de potager ou de serre automatisée, tout en conservant la simplicité et la robustesse de la base Arduino. La capacité à surveiller chaque zone individuellement assure que chaque plante reçoit exactement la quantité d'eau requise, optimisant la santé de vos cultures tout en minimisant les pertes par évaporation ou ruissellement excessif.

tags: #arrosage #automatique #arduino #rf
