Arrosage Automatique KNX : Votre Jardin Irrigué Intelligemment et Économiquement

Si vous possédez un jardin, vous avez probablement été confronté à la difficulté de le maintenir en bonne santé et verdoyant au fil des saisons. L'arrosage manuel de votre pelouse, de vos plantes et de vos arbres nécessite des efforts, de la constance et une attention particulière aux conditions météorologiques. Un système d'arrosage automatique résout ces problèmes et offre aux propriétaires un moyen simple de garder leur jardin en bonne santé. Optimisez votre consommation d'eau et gagnez du temps grâce à cette solution intelligente.

L'Importance d'un Jardin Sain

L'entretien d'un jardin sain est plus important qu'on ne le pense. Certes, un jardin verdoyant est magnifique, mais les espaces verts sains présentent également des caractéristiques pratiques essentielles, surtout dans un contexte où les records de chaleur sont battus chaque année. Avec de tels records battus chaque année, il est clair que nous devons être plus conscients de nos ressources, comme l'eau, et de la manière dont nous les utilisons.

Régulation Naturelle du Climat

L'acier et le béton des zones urbaines réfléchissent la chaleur, ce qui rend les étés de plus en plus intolérables en ville. Un jardin aide à absorber la chaleur, et les arbres offrent des espaces ombragés, qui peuvent être jusqu'à 10 degrés plus bas. Cette capacité à tempérer le microclimat local est un atout majeur pour le confort et la qualité de vie.

Un Sol qui Absorbe l'Eau

Les sols complètement desséchés ne contiennent pas les plantes et les minéraux nécessaires pour absorber efficacement l'eau. Le risque d'inondation en cas de pluie augmente, ce qui peut éventuellement endommager votre propriété et porter atteinte à votre sécurité. Un sol bien irrigué et en bonne santé maintient sa structure, favorisant une meilleure infiltration de l'eau et réduisant le ruissellement.

Un Atout pour Votre Santé

Il est prouvé que les espaces verts sont bénéfiques pour la santé physique et mentale, en particulier dans les villes ou les zones surpeuplées. Les arbres et les plantes produisent de l'air pur, mais ils ont également un impact positif sur votre humeur, car les espaces verts contribuent à réduire le stress. Un jardin bien entretenu est une oasis de bien-être.

Qu'est-ce qu'un Système d'Irrigation Automatique ?

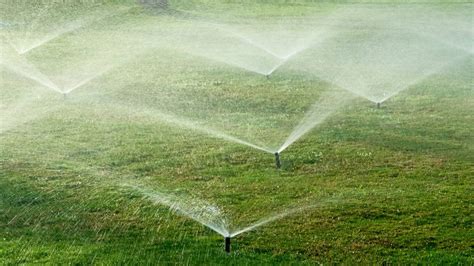

Un système d'irrigation automatique pour le jardin est une solution d'arrosage basée sur la technologie qui fournit la bonne quantité d'eau à votre pelouse et à vos plantes de jardin à des heures programmées sans intervention manuelle. Ces systèmes utilisent des minuteries, des capteurs et des commandes intelligentes pour garantir une irrigation efficace. Contrairement à l'arrosage manuel traditionnel, un système automatique minimise le gaspillage d'eau, s'adapte aux conditions météorologiques et fournit des niveaux d'humidité constants aux différents types de plantes et de sols. Tirez le meilleur parti de votre système d'irrigation intelligent grâce à une installation KNX professionnelle.

L'Arrosage KNX : Une Solution Intelligente

L'arrosage KNX s'adapte automatiquement à la météo et à l'humidité du sol. Il suspend l'irrigation avant la pluie et ajuste les durées selon les besoins réels. Une économie d'eau de 30 à 50% est garantie.

Comment Fonctionne l'Arrosage KNX ?

L'arrosage du jardin est automatisé et optimisé en fonction de la météo réelle et prévisionnelle. Le système gère plusieurs zones (pelouse, massifs, potager, haies) avec des besoins différents. Les capteurs d'humidité du sol et la station météo évitent l'arrosage inutile. L'eau de pluie récupérée est utilisée en priorité.

Déclencheurs Multi-Sources

Le système peut être déclenché par :

• Programmation horaire : Des plages horaires spécifiques sont définies pour l'arrosage, en évitant les heures chaudes pour limiter l'évaporation.
• Capteur d'humidité du sol : L'arrosage se déclenche uniquement si l'humidité du sol est inférieure au seuil configuré par zone.
• Station météo : La station météo fournit des informations en temps réel sur la pluie et la température, permettant d'adapter ou de suspendre l'arrosage.
• Commande manuelle : Il est toujours possible de déclencher un arrosage manuellement via un smartphone ou un interrupteur KNX.

Conditions d'Arrosage

Pour qu'un arrosage soit déclenché, plusieurs conditions doivent être remplies :

• Pas de pluie en cours ni prévue dans les prochaines heures.
• Humidité du sol inférieure au seuil configuré par zone.
• Température extérieure compatible (pas de gel).
• Pression d'eau suffisante.

Action Déclenchée

Lorsque toutes les conditions sont réunies, l'arrosage séquentiel des zones est déclenché selon leurs besoins spécifiques. La durée est adaptée à l'humidité mesurée et aux conditions météo. Par exemple, sur une vanne de 6 arroseurs, un temps standard de 20 minutes peut être ajusté à 3 minutes en mars avec un taux d'humidité de 15%, et à 10 minutes en avril avec un taux de 50%, et même à 0 minute de novembre à février car le pourcentage mensuel est à 0.

Pièces Concernées et Équipements Nécessaires

Les systèmes d'arrosage KNX peuvent être installés dans diverses zones comme le jardin, la terrasse ou le potager.Les équipements nécessaires comprennent :

• Électrovannes 24V par zone d'arrosage (par exemple, Rain Bird, Hunter, Gardena).
• Actionneur KNX avec sorties 24V AC/DC. Un actionneur avec sorties 24V AC (comme l'ABB ES/S avec transformateur) ou un actionneur relais (tel que le Theben RM 4) pilotant un transformateur 230V/24V AC est courant. Généralement, une électrovanne par zone est utilisée (4 à 8 zones typiquement), consommant environ 0.5A par électrovanne.
• Capteurs d'humidité du sol KNX ou analogiques. Il peut s'agir de sondes capacitives ou de tensiomètres avec sortie 0-10V ou 4-20mA connectées à un module d'entrées analogiques KNX (comme l'ABB AE/S, Theben). La plage de mesure est généralement de 0 à 100% d'humidité volumique. Le placement se fait à 15-30 cm de profondeur selon la végétation, avec 1 à 3 capteurs par zone.
• Station météo KNX (capteur de pluie, thermomètre extérieur). Des modèles comme l'Elsner P03/P04 ou le Theben Meteodata 140 sont adaptés. La transmission de pluie peut être DPT 1.001 (pluie oui/non) ou DPT 7.001 (quantité en mm).
• Programmateur horaire KNX (par exemple, Theben TR 648 top2) définissant les plages horaires autorisées.
• Optionnel : récupérateur d'eau de pluie avec pompe.

Paramètres Ajustables pour une Gestion Personnalisée

Le système d'arrosage KNX offre une grande flexibilité grâce à ses paramètres ajustables :

• Zones d'arrosage : Une liste des zones d'arrosage distinctes, permettant une gestion individualisée.
• Horaires d'arrosage : La plage horaire autorisée pour l'arrosage, évitant l'évaporation excessive en pleine journée.
• Seuil d'humidité : Le seuil d'humidité du sol qui déclenche l'arrosage, configurable pour chaque zone.
• Durée maximale par zone : Une durée maximale d'arrosage par zone pour éviter le sur-arrosage.

Estimation du Budget

Le budget pour une installation d'arrosage KNX varie de 800€ à 2500€, selon le nombre de zones et les capteurs installés. Nos intégrateurs KNX peuvent adapter cette automatisation à votre installation et fournir un devis personnalisé.

Les Avantages Concrets de l'Automatisation KNX

Les avantages d'un système d'irrigation intelligent pour les propriétaires sont nombreux et touchent à l'économie, au confort et à l'entretien du jardin.

Économie d'Eau Substantielle (30-50%)

Les capteurs d'humidité du sol évitent d'arroser une terre déjà suffisamment humide. La station météo suspend l'arrosage en cas de pluie ou juste après une averse. L'arrosage aux heures fraîches limite l'évaporation. Le goutte-à-goutte pour les massifs et le potager cible précisément les racines sans gaspiller. Le résultat : une facture d'eau réduite de 30 à 50% par rapport à un arrosage manuel ou un programmateur basique, sans compromis sur la santé de vos plantations. Connectez votre système d'arrosage automatique à un réservoir d'eau de pluie pour profiter au mieux des ressources naturelles en eau et réduire encore davantage vos factures d'eau. La Commission européenne a lancé la campagne #WaterWiseEu, axée sur le changement d'attitude des citoyens de l'UE vis-à-vis de leur utilisation et de leur gestion de l'eau, car selon des études, 30% des citoyens de l'UE seront touchés par la pénurie d'eau chaque année. Un changement dans notre comportement collectif aurait donc un impact positif massif. La gestion intelligente de l'eau, l'efficacité et la réutilisation de l'eau sont quelques-unes des solutions proposées par l'UE aux ménages.

Jardin Toujours Parfaitement Entretenu

Fini les plantes assoiffées au retour de vacances ou les oublis d'arrosage en période chargée. Le système veille sur votre jardin 24h/24, ajustant l'irrigation aux besoins réels de chaque zone. La pelouse reste verte même en été, les fleurs s'épanouissent, le potager produit généreusement. Vous profitez de votre jardin sans la corvée quotidienne de l'arrosoir ou du tuyau à dérouler. Un jardin qui prend soin de lui-même. Si vous n'aimez pas jardiner, l'entretien d'un jardin en bonne santé peut vous sembler un effort considérable. Vous avez un grand jardin ? Dans ce cas, vous devrez prendre le temps de nourrir votre pelouse et vos plantes tous les deux ou trois jours. Un système d'irrigation automatique élimine le besoin d'arrosage manuel, tout comme ces populaires robots tondeuses qui permettent de couper l'herbe. En outre, votre système d'irrigation intelligent est un expert en jardinage de premier ordre, il sait quand et combien d'eau vos plantes ont besoin d'être arrosées.

Gestion Multi-Zones Personnalisée

Chaque zone de votre jardin bénéficie d'un traitement sur mesure. La pelouse exposée au sud reçoit plus d'eau que celle à l'ombre. Les massifs de vivaces rustiques sont moins arrosés que les annuelles gourmandes en eau. Le potager voit son irrigation varier selon que vous cultivez des tomates (beaucoup d'eau) ou des aromatiques méditerranéennes (peu d'eau). Les seuils d'humidité, durées et fréquences sont paramétrables zone par zone. Ce terrain peut être divisé en différentes zones : goutte-à-goutte pour les arbustes/massifs, asperseurs pour une pelouse à l'arrière de la maison, asperseurs pour la pelouse à l'avant de la maison. Il est essentiel de choisir les modèles d'arroseurs enterrés en fonction de leur portée (de 1 mètre à plus de 30 mètres selon le modèle) et de la capacité en eau disponible pour déterminer le nombre de réseaux (ou "stations") nécessaires. Par exemple, avec des caractéristiques d'eau distribuables (2 m² + pression) permettant de ne mettre en route que 4 asperseurs simultanément (chacun consommant 500 l/heure selon le fabricant), chaque réseau sera commandé par une électrovanne.

Contrôle Total depuis Votre Smartphone

Visualisez l'état de chaque zone en temps réel : humidité du sol, dernier arrosage, prochain arrosage prévu. Déclenchez un arrosage manuel d'une zone spécifique si nécessaire. Suspendez l'automatisme pour une réception en terrasse. Consultez l'historique et les statistiques de consommation d'eau. Recevez des alertes en cas d'anomalie (fuite détectée, pression insuffisante, cuve de récupération vide). Gérez votre jardin même à distance pendant vos vacances. Reliez facilement votre jardin à votre installation de maison intelligente avec KNX. Cela s'avère pratique lorsque vous souhaitez intervenir sur le calendrier d'arrosage, soit par le biais de votre application intelligente, soit par une commande vocale à votre assistant intelligent. La connexion permet également de contrôler votre jardin à distance. Vous pouvez ainsi vous assurer que votre jardin est bien entretenu lorsque vous êtes en vacances pour de longues périodes. Si vous avez une station météo connectée à votre maison intelligente, vous pouvez aller encore plus loin. Cet appareil peut prédire avec une grande précision les conditions météorologiques attendues dans votre quartier et piloter votre système d'irrigation intelligent en conséquence. Par exemple, lorsque le vent est prévu à l'ouest, la station météorologique ajustera la direction de vos arroseurs afin de maintenir une couverture optimale.

Architecture Technique de l'Arrosage KNX Intelligent

Le système d'arrosage KNX intègre capteurs, actionneurs et logique pour une irrigation optimisée. L'une des caractéristiques principales de KNX est sa fiabilité. Avec KNX, vous pouvez être sûr que votre système de gestion de l'eau fonctionnera de manière constante, et en cas de dysfonctionnement, vous avez l'assurance d'un vaste réseau international d'installateurs professionnels (Partenaires KNX) et de fabricants (Membres KNX).

Composants Clés et Leur Fonctionnement

Pour gérer efficacement la consommation d'eau et éviter le gaspillage, un système KNX utilise plusieurs composants clés, notamment des capteurs d'eau intelligents, des systèmes d'irrigation automatisés, des compteurs intelligents et des régulateurs de débit. La norme ouverte KNX permet une intégration transparente avec divers appareils domestiques intelligents, ce qui facilite la création d'un système cohésif qui fonctionne harmonieusement. Cela signifie que votre système de gestion de l'eau peut communiquer avec d'autres dispositifs intelligents tels que les systèmes de chauffage et de sécurité, améliorant ainsi l'efficacité globale de votre maison.

• Électrovannes : Les vannes 24V AC (Rain Bird, Hunter, Gardena) sont commandées par un actionneur KNX. Il est important d'utiliser un actionneur avec des sorties 24V AC (par exemple, ABB ES/S avec transformateur) ou un actionneur relais (tel que Theben RM 4) pilotant un transformateur 230V/24V AC. Une électrovanne est dédiée à chaque zone d'arrosage (typiquement 4-8 zones), consommant environ 0.5A par électrovanne. Il est essentiel de s'assurer que le transformateur est adapté à la charge maximale, c'est-à-dire au nombre maximum d'électrovannes en marche simultanément.

• Capteurs d'humidité du sol : Ces sondes capacitives ou tensiomètres, avec une sortie 0-10V ou 4-20mA, sont connectées à un module d'entrées analogiques KNX (comme ABB AE/S, Theben). Ils mesurent l'humidité volumique du sol de 0 à 100%. Il est recommandé de les placer entre 15 et 30 cm de profondeur, selon la végétation, avec 1 à 3 capteurs par zone. Les capteurs d'eau intelligents sont les yeux et les oreilles de votre système de gestion de l'eau KNX. Ces capteurs détectent les fuites, surveillent l'humidité du sol et mesurent le débit d'eau pour garantir une utilisation optimale de l'eau.

• Station météo KNX : Un capteur de pluie (contact sec ou mesure quantitative) et un thermomètre extérieur sont intégrés (modèles comme Elsner P03/P04, Theben Meteodata 140). La transmission des données de pluie peut se faire via DPT 1.001 (pluie oui/non) ou DPT 7.001 (quantité en mm).

• Logique et programmateur : Une horloge KNX (Theben TR 648 top2) définit les plages horaires autorisées. La logique combine plusieurs conditions : heure OK ET humidité < seuil ET pas de pluie ET température > 4°C. Les systèmes d'irrigation automatisés sont conçus pour arroser efficacement votre jardin ou votre pelouse, en se basant sur les données en temps réel des capteurs d'humidité du sol et des prévisions météorologiques. Ces systèmes garantissent que vos plantes reçoivent la bonne quantité d'eau au bon moment, évitant ainsi l'arrosage excessif ou insuffisant. La commande d'irrigation Jardana d'Elsner Elektronik est un système d'irrigation accessible aux propriétaires, quel que soit leur niveau technologique. Il est compatible avec diverses méthodes d'irrigation, du goutte-à-goutte à l'arrosage de pelouse, et s'intègre parfaitement à votre système KNX existant.

• Compteurs intelligents et régulateurs de débit : Ces dispositifs permettent de surveiller en temps réel votre consommation d'eau, ce qui vous aide à identifier les zones où vous pouvez économiser de l'eau. Ils peuvent couper automatiquement l'alimentation en eau si une fuite est détectée ou si la consommation d'eau dépasse un certain seuil. Cependant, pour un débitmètre sur chaque circuit, l'intérêt est très faible ou le coût très élevé (compter un compteur avec contact + un contact sec en entrée par station). La détection de fuite peut être gérée en suivant l'état de la pompe via un module d'entrée 230V ou un suivi de consommation KWH.

Installation et Considérations Pratiques

Un système d'irrigation intelligent s'accompagne d'un processus d'installation complexe, et nécessite donc l'intervention et l'expertise de professionnels pour une mise en œuvre correcte et économe en énergie. Les professionnels de l'automatisation KNX ont suivi des cours de programmation et d'installation rigoureux et ont reçu une certification. Faites toujours confiance à un partenaire KNX certifié pour votre installation.

Choix du Bon Système d'Irrigation pour Votre Jardin

Lors du choix d'un système d'irrigation automatique pour le jardin, il convient de tenir compte des facteurs suivants :

• Taille du jardin : Les grands jardins peuvent bénéficier davantage d'un système d'arrosage, tandis que les petites surfaces peuvent être plus adaptées à un système d'irrigation goutte à goutte.
• Le climat : Les conditions météorologiques influencent la fréquence d'irrigation requise.
• Fonctions intelligentes : Les systèmes dotés d'une application de contrôle, de capteurs de pluie et d'une programmation automatisée offrent un maximum de commodité.

Les types les plus courants de systèmes d'irrigation automatique pour le jardin sont les suivants :

• L'irrigation goutte à goutte : L'eau est acheminée directement aux racines des plantes, ce qui réduit l'évaporation et le ruissellement. Idéal pour les parterres de fleurs et les potagers.
• Système d'arrosage : Il couvre efficacement de grandes surfaces, en simulant les précipitations naturelles.
• Tuyaux d'arrosage : Ils libèrent lentement l'eau sur toute la longueur du tuyau.

Retours d'Expérience et Conseils d'Experts

Plusieurs retours d'expérience mettent en lumière l'efficacité et la flexibilité des systèmes KNX.Un utilisateur a partagé son expérience avec une quinzaine d'électrovannes reliées à deux centrales d'arrosage autonomes Hunter. Pour la partie KNX, de simples actionneurs suffisent parfaitement pour piloter ces électrovannes en 24V (en remplaçant les solénoïdes 9V par du 24V). Le réglage des temps d'arrosage en fonction de l'humidité du sol permet des économies substantielles. Par exemple, si le temps standard est de 20 minutes, cela peut être ajusté à 3 minutes en mars (avec un taux de 15%), 10 minutes en avril (avec un taux de 50%), et 0 minute de novembre à février.

Un autre utilisateur, intéressé par une gestion plus fine de l'arrosage, a envisagé d'utiliser des modules Elsner et des sondes. Cependant, il a été noté que les modules Elsner n'ont pas de sorties hard (contact) directes, ce qui signifie qu'un actionneur TOR KNX est nécessaire en amont du transformateur pour commander les électrovannes. L'argument selon lequel un tel système se justifie pour de l'agriculture intensive plutôt que pour de simples pelouses ou jardins d'ornement a été soulevé, mais la flexibilité et l'économie d'eau offertes par le KNX restent des arguments solides.

Pour la détection des défauts des électrovannes, l'observation régulière du jardin reste la méthode la plus simple. Un système plus sophistiqué pourrait inclure la surveillance de la pompe via un module d'entrée 230V ou un suivi de consommation KWH pour détecter une anomalie de fonctionnement. La solution de la détection de fuite en suivant l'état de la pompe semble efficace et fiable, évitant la complexité et le coût des débitmètres précis pour chaque zone.

Le câblage est une considération importante, surtout pour les longues distances. Avec des électrovannes en 24V, un module On/Off coupe seulement le "+" du courant. Ainsi, il est possible de câbler plusieurs électrovannes avec un nombre limité de fils (par exemple, 6 électrovannes avec seulement 7 fils). Cependant, il faut être attentif aux longueurs de câbles entre l'actionneur 24V et l'électrovanne, car une résistance trop élevée peut empêcher le voltage nécessaire de modifier l'état de l'électrovanne. Une section de câble de 4mm² pourrait convenir pour les usages.

Un jardinier expérimenté a souligné que même avec une automatisation poussée, un contrôle hebdomadaire visuel reste pertinent pour s'assurer de l'absence d'anomalies. Il a également partagé son expérience en matière de gestion de l'eau pour sa propriété non raccordée à l'eau de ville. L'eau est puisée par une pompe à 80m de profondeur, stockée dans une cuve de 10 mètres cubes. Une seconde cuve de 5000 litres, alimentée par gravité, est également monitorée en KNX et alimente l'habitation via un surpresseur et un ballon tampon. La vanne de remplissage de cette seconde cuve est commandée par un actionneur KNX pour garantir une autonomie de 3 jours. Les priorités sont définies arbitrairement, avec l'alimentation de la cuve habitation prioritaire en journée. Cette approche souligne la capacité de KNX à intégrer la gestion hydraulique globale de la propriété.

L'objectif de ces systèmes est d'inspirer les propriétaires dans leur parcours d'automatisation en leur montrant les possibilités infinies de la technologie intelligente et, dans ce cas précis, des systèmes d'arrosage intelligents.

tags: #arrosage #automatique #knx
